铁矿石烧结性能

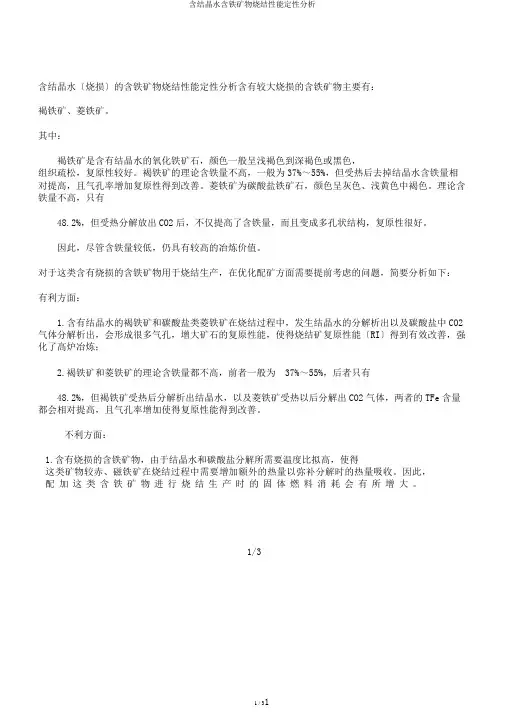

含结晶水〔烧损〕的含铁矿物烧结性能定性分析含有较大烧损的含铁矿物主要有：褐铁矿、菱铁矿。

其中：褐铁矿是含有结晶水的氧化铁矿石，颜色一般呈浅褐色到深褐色或黑色，组织疏松，复原性较好。

褐铁矿的理论含铁量不高，一般为37%～55%，但受热后去掉结晶水含铁量相对提高，且气孔率增加复原性得到改善。

菱铁矿为碳酸盐铁矿石，颜色呈灰色、浅黄色中褐色。

理论含铁量不高，只有48.2%，但受热分解放出CO2后，不仅提高了含铁量，而且变成多孔状结构，复原性很好。

因此，尽管含铁量较低，仍具有较高的冶炼价值。

对于这类含有烧损的含铁矿物用于烧结生产，在优化配矿方面需要提前考虑的问题，简要分析如下：有利方面：1.含有结晶水的褐铁矿和碳酸盐类菱铁矿在烧结过程中，发生结晶水的分解析出以及碳酸盐中CO2气体分解析出，会形成很多气孔，增大矿石的复原性能，使得烧结矿复原性能〔RI〕得到有效改善，强化了高炉冶炼；2.褐铁矿和菱铁矿的理论含铁量都不高，前者一般为37%～55%，后者只有48.2%，但褐铁矿受热后分解析出结晶水，以及菱铁矿受热以后分解出CO2气体，两者的TFe含量都会相对提高，且气孔率增加使得复原性能得到改善。

不利方面：1.含有烧损的含铁矿物，由于结晶水和碳酸盐分解所需要温度比拟高，使得这类矿物较赤、磁铁矿在烧结过程中需要增加额外的热量以弥补分解时的热量吸收。

因此，配加这类含铁矿物进行烧结生产时的固体燃料消耗会有所增大。

1/3说明：①褐铁矿和某些脉石中的结晶水的蒸发温度为500~800℃；②石灰石中CaCO3和白云石中MgCO3分解温度分别为900~1000℃和740~900℃；③水在100℃时候的液化热是×106J/kg，即539kal/g；2.由于褐铁矿和菱铁矿一定的烧损，在生产过程中，会使得烧结矿产出比下降，从而引起产量发生小幅下降3.由于褐铁矿是由其它铁矿石风化而成，其结构比拟松软，比重小，含水量大，硬度小〔1～4〕结构疏松，粉末多，因此，在进行烧结配料生产过程中，可能引起低温复原粉化率(RDI)指标率略有升高。

常见铁矿品种及典型指标铁矿石是炼铁的主要原料，根据其物理性质和化学成分的不同，可以分为多种不同品种的铁矿石。

以下是常见的铁矿石品种及其典型指标的介绍：1.高品位磁铁矿（高级矿）：-化学成分：含有较高的铁含量（通常超过65％Fe）和低的杂质含量。

-低杂质含量：硅含量低于2％，磷含量低于0.075％，锰含量低于0.10％。

-磁性强：可以通过磁力选矿方法进行提取。

2.低品位磁铁矿（中低级矿）：-较低的铁含量：通常在50％到65％之间。

-化学成分可变性较大：杂质含量较高，比如硅、铝、磷、锰等。

-使用较多的矿石类型之一，需要通过磁力选矿或其他方法进行提纯。

3.赤铁矿（高温烧结型矿）：-化学成分：通常含有60％到67％的铁含量。

-必要的烧结性能：能够在高温下烧结形成高强度的球团矿。

4.褐铁矿（低温烧结型矿）：-化学成分：铁含量通常在50％到60％之间。

-低温烧结性能：较低的熔点和烧结性能，可以在较低的温度下成团。

5.胶结矿（球团矿）：-由其他较低品位的铁矿石经烧结工艺形成的球状颗粒。

-化学成分：通常铁含量为55％到65％，杂质含量较高。

-特点：球团矿在炼铁过程中熔点低，易于熔化，并具有良好的焦炭比。

6.粉矿（细粉状铁矿石）：-特点：颗粒细小且均匀，易于矿石的混合和炼铁过程中的熔化反应。

-化学成分：根据需要可通过混合不同品种的矿石来调整铁含量和杂质含量。

铁矿石的典型指标包括化学成分、物理性质和炼铁特性等：1.化学成分：-铁（Fe）含量：以Fe2O3计，高品位磁铁矿通常超过65％，低品位磁铁矿通常在50％到65％之间。

-硅（SiO2）含量：通常作为杂质来计算，高品位磁铁矿低于2％，低品位磁铁矿较高。

-磷（P）含量：通常作为炼铁过程中的有害杂质来计算，高品位磁铁矿低于0.075％，低品位磁铁矿较高。

-锰（Mn）含量：通常作为杂质来计算，高品位磁铁矿低于0.10％，低品位磁铁矿较高。

2.物理性质：-粒度：粉矿通常细粉状，粒径在0.15毫米以下。

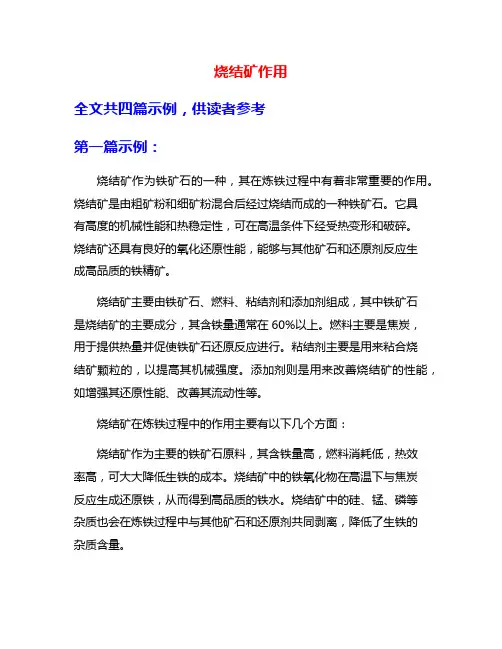

烧结矿作用全文共四篇示例，供读者参考第一篇示例：烧结矿作为铁矿石的一种，其在炼铁过程中有着非常重要的作用。

烧结矿是由粗矿粉和细矿粉混合后经过烧结而成的一种铁矿石。

它具有高度的机械性能和热稳定性，可在高温条件下经受热变形和破碎。

烧结矿还具有良好的氧化还原性能，能够与其他矿石和还原剂反应生成高品质的铁精矿。

烧结矿主要由铁矿石、燃料、粘结剂和添加剂组成，其中铁矿石是烧结矿的主要成分，其含铁量通常在60%以上。

燃料主要是焦炭，用于提供热量并促使铁矿石还原反应进行。

粘结剂主要是用来粘合烧结矿颗粒的，以提高其机械强度。

添加剂则是用来改善烧结矿的性能，如增强其还原性能、改善其流动性等。

烧结矿在炼铁过程中的作用主要有以下几个方面：烧结矿作为主要的铁矿石原料，其含铁量高，燃料消耗低，热效率高，可大大降低生铁的成本。

烧结矿中的铁氧化物在高温下与焦炭反应生成还原铁，从而得到高品质的铁水。

烧结矿中的硅、锰、磷等杂质也会在炼铁过程中与其他矿石和还原剂共同剥离，降低了生铁的杂质含量。

烧结矿具有一定的流动性和透气性，有利于高炉内物料的均匀分布和气体的顺利流通。

烧结矿颗粒在高炉内受到高温和气流的作用，逐渐软化和熔融，形成一层坚固的“烧结块”，有助于高炉内的均质化和还原反应进行。

烧结矿颗粒之间的空隙也有利于煤气的传递和反应，提高了高炉内反应的效率。

烧结矿中的粘结剂能够使烧结矿颗粒之间紧密结合，增强烧结块的机械强度和抗压性。

这有利于高炉内矿料的顺利下降和保持高炉的稳定操作。

粘结剂还有助于减少烧结矿颗粒之间的空隙，减少煤气的透过和提高反应效率。

烧结矿中的添加剂能够改善烧结矿的性能，如增强其还原性能、降低烧结温度、改善烧结块的熔融性等。

这些添加剂可以根据不同的原料和工艺要求进行选择，以确保烧结矿在炼铁过程中的正常运行和达到预期的成效。

烧结矿在炼铁过程中起着至关重要的作用，其优良的性能和适宜的成分能够大大提高生铁的质量和产量，降低生产成本，提高生产效率。

球团烧结工艺的特点及意义
球团烧结工艺是一种重要的铁矿石烧结技术，其特点是将粉末状的铁矿石和添加剂均匀混合后，压制成一定的形状（通常是球形），然后以一定的温度和时间进行高温烧结。

这种工艺具有以下几个特点和意义：
一、烧结均匀性好
球团烧结工艺中先将铁矿石和添加剂混合，再压成球状，这种形状不仅可以更好地保持料层的均匀性，还能提高物料的流动性，进一步保证了烧结过程中的均匀性。

此外，球团烧结工艺中使用的热风炉、蒸汽等加热方式，可以良好地控制温度，使得烧结均匀性更好。

二、烧结氧化还原性好
球团烧结工艺中添加的还原剂、燃料等物质有利于提高烧结物料内部还原剂的含量，从而促进了烧结过程中还原反应的进行；同时还可以使得物料中的氧化性成分得到还原，从而达到优良的氧化还原性。

这对于生产高品质的铁精粉、合金铁等产品非常有意义。

三、烧结耗能低
在球团烧结工艺中，热风炉、蒸汽等加热方式可以使热能得到充分利用，同时还可以使得物料在烧结过程中释放出的热能得到很好的回收，因此烧结过程的能耗相对较低，节省了生产成本。

四、烧结环保性强
球团烧结工艺中的高温燃烧可以减少污染物的排放，同时还能使烟气中的某些有害成分得到充分燃烧和净化，从而保障工业生产的环保性。

五、产品性能优良
球团烧结工艺的最终产品质量好，铁精粉、合金铁等产品的性能稳定、质量优良，因此在铁炉生产中得到了广泛应用。

综上所述，球团烧结工艺具有烧结均匀性好、烧结氧化还原性好、烧结耗能低、烧结环保性强等优点，是一种经济、环保、高效的铁矿石烧结技术，将在未来的矿业生产中得到广泛应用。

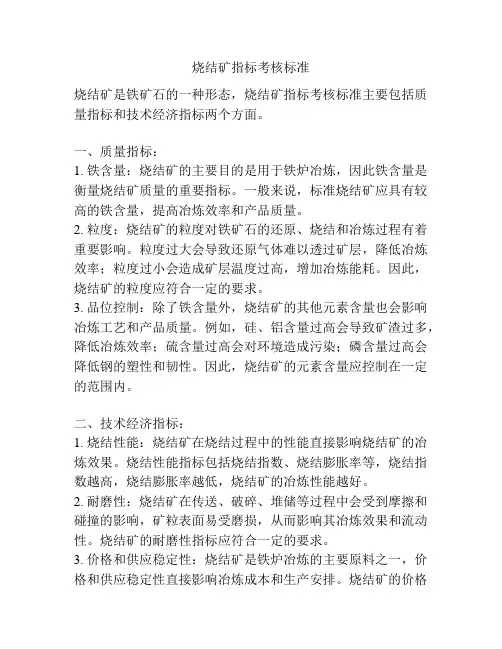

烧结矿指标考核标准烧结矿是铁矿石的一种形态，烧结矿指标考核标准主要包括质量指标和技术经济指标两个方面。

一、质量指标：1. 铁含量：烧结矿的主要目的是用于铁炉冶炼，因此铁含量是衡量烧结矿质量的重要指标。

一般来说，标准烧结矿应具有较高的铁含量，提高冶炼效率和产品质量。

2. 粒度：烧结矿的粒度对铁矿石的还原、烧结和冶炼过程有着重要影响。

粒度过大会导致还原气体难以透过矿层，降低冶炼效率；粒度过小会造成矿层温度过高，增加冶炼能耗。

因此，烧结矿的粒度应符合一定的要求。

3. 品位控制：除了铁含量外，烧结矿的其他元素含量也会影响冶炼工艺和产品质量。

例如，硅、铝含量过高会导致矿渣过多，降低冶炼效率；硫含量过高会对环境造成污染；磷含量过高会降低钢的塑性和韧性。

因此，烧结矿的元素含量应控制在一定的范围内。

二、技术经济指标：1. 烧结性能：烧结矿在烧结过程中的性能直接影响烧结矿的冶炼效果。

烧结性能指标包括烧结指数、烧结膨胀率等，烧结指数越高，烧结膨胀率越低，烧结矿的冶炼性能越好。

2. 耐磨性：烧结矿在传送、破碎、堆储等过程中会受到摩擦和碰撞的影响，矿粒表面易受磨损，从而影响其冶炼效果和流动性。

烧结矿的耐磨性指标应符合一定的要求。

3. 价格和供应稳定性：烧结矿是铁炉冶炼的主要原料之一，价格和供应稳定性直接影响冶炼成本和生产安排。

烧结矿的价格应合理，供应稳定，并且需要有良好的产地和供应链管理。

总结起来，烧结矿指标考核标准主要包括质量指标和技术经济指标两个方面，其中质量指标包括铁含量、粒度、品位控制等，技术经济指标包括烧结性能、耐磨性、价格和供应稳定性等。

这些指标可以帮助生产企业评估烧结矿的品质和冶炼效果，从而指导优化生产工艺和提高产品质量。

1989.白几第l期烧结球团论铁矿石(烧结矿、球团矿)一软化、熔化、滴落测试方法和基本参数的选择包头钢铁公司钢研所付式要本文讨论了铁矿石(烧结矿、球团矿)的高退性能(软熔、滴落)的侧试方法和从本参数的选择。

高炉冶炼的基本参数包括:还原气氛、沮度、煤气压力与流速、煤气成份、炉料负荷、矿石粒度、料层高度、试样质t(m)等作了较详细的论述,同时简单介绍一r国外各种测试装置并为今后制定标准方法提出了初步设想。

1高炉冶炼的基本技术参数高炉冶炼中最墓本的儿个技术参数是:l)还原气氛;2)高2益(从200‘(二下2200℃);3)有较高的煤气流速;4)炉料承受自身的负荷压强;5)变化着的煤气成分等。

1)还原气氛。

一切高炉中的反应都在还原气‘氛中进行。

表1、表2的软化,熔化温度表明,在没有还原的条件下,烧结矿的碱度越高,软化和熔化温度(收缩40%时的温度可以近似地看作熔化开始温度)就越低。

可是在还原条件下,情况正好相反,烧结矿(Cao/510:在o~1.8范围时)的碱度越高,熔化温度也越简。

表3是一组酸性球团矿的熔化温度的数据。

也说明球团矿的熔化温度与还原状况有关。

一般来说,还原率越高,熔化温度也越局。

山此可见,比较准确地说,软熔滴落性能的测定是在荷重还原下的软熔滴落性能的测定。

2)温度分布曲线。

大体上来说,高炉内从纵向(轴向)来看是反S形曲线状的温度分布。

通过高炉实测和高炉解剖资料的计算,得出基本数据如表4。

大体上,200~900℃属于上部热交换区,升温速度约为20~20℃/min;900~1100℃属热呆滞区,升温速度很小,1100℃至1500℃左右是软熔区,升温速度约为3~5‘C/min。

3)炉内煤气压力与流速。

高炉内的煤气压力并不很大,不过是1~2个大气压,就烧结矿在级化气氛中的荷,软化1‘!表1烧结矿孩度Cao/510:软化开始沮度,℃收缩40纬之沮度,℃107010401025130512801285970960915126012451225(烧结矿510:6.0~5.4%,A]:033.0~4.1%)·4.2989年第1期烧结矿在还原条件下的熔化沮度{’]表2 1100℃,90分钟预还原1200℃,90分钟预还原C扭0510,还原度%熔化始℃熔化终℃CaO510:还原度%熔化始℃熔化终℃25。

烧结矿质量指标标准
烧结矿是一种铁矿石粉末，通常用于冶金工业中的烧结生产过程。

其质量指标标准通常由国家或行业标准确定，具体标准可能会因国家和地区的不同而有所差异。

下面是一些可能包括在烧结矿质量指标标准中的常见参数：
1. 化学成分：包括烧结矿的主要成分和杂质含量，比如铁（Fe）含量、硅（SiO2）含量、铝（Al2O3）含量、钙（CaO）含量、镁（MgO）含量等。

这些成分的比例对于烧结矿的质量和适用性至关重要。

2. 粒度分布：烧结矿的粒度分布对于烧结反应的进行和产出烧结块的质量具有重要影响。

通常包括最大粒径、平均粒径、细度以及特定粒度分数的要求。

3. 烧结特性指标：这包括耐磨指数、烧结指数、烧损指数等，这些指标反映了烧结矿在高温下的烧结性能。

4. 矿石热性能：主要涉及烧结矿的热膨胀性能和结块性能，也是评价烧结矿的重要指标。

5. 其他特殊要求：如含硫量、磷含量、水分含量、胶结指数、耐热强度等适用于特殊工艺和使用条件的指标。

以上仅是一些可能包括在烧结矿质量指标标准中的常见指标，具体的标准以及要求应当根据实际的国家标准、行业标准或企业标准进行制定和遵守。

磁铁矿的矿石高温烧结和矿床形态变化磁铁矿是一种重要的铁矿石，广泛用于炼钢和冶金工业。

在磁铁矿的加工过程中，矿石高温烧结是一项重要的步骤，它有助于提高矿石的冶炼性能和矿床的利用率。

同时，矿石高温烧结也会引起矿床形态的变化。

本文将讨论磁铁矿的矿石高温烧结和矿床形态变化的相关内容。

首先，让我们了解一下磁铁矿的矿石高温烧结的基本概念和作用。

矿石高温烧结是指将经过粉碎和分级处理的磁铁矿粉末在高温条件下进行加热和结合，形成具有一定强度和透气性的颗粒状烧结矿。

高温烧结的目的是将磁铁矿内部的杂质和结合水去除，提高矿石的冶炼性能，同时使矿石更易于储存和运输。

矿石高温烧结的过程涉及到多种因素，如石灰负荷、温度、烧结工艺等。

石灰负荷是指烧结矿中加入的石灰量与矿石中氧化铁的化学当量之比。

石灰负荷的控制可以影响矿石烧结过程中的反应速率和反应程度，进而影响烧结矿的品质。

温度是矿石高温烧结过程中的重要参数，它直接影响到烧结矿的矿物相组成和物理性质。

烧结工艺包括烧结机的结构、烧结机操作参数的选择和控制等，直接影响到矿石高温烧结的效果。

矿石高温烧结的目的之一是去除矿石中的结合水。

磁铁矿中的结合水是指存在于矿石中的可提取水分，它主要是由于矿石中含有结合水分子，或者与铁矿石颗粒表面的氧化铁形成水合物而形成的。

结合水的存在会降低矿石的冶炼性能，因为在高温条件下，结合水会分解释放出水分，造成矿石颗粒破裂。

通过高温烧结过程中的加热、干燥和脱水反应可以去除矿石中的结合水，从而提高矿石的冶炼性能。

另一个重要的作用是消除矿石内部的杂质。

在磁铁矿中，常见的杂质有硅酸盐矿物、硫酸盐矿物和含磷矿物等。

这些杂质在冶炼过程中会引起炉渣成分的变化、冶炼过程的不稳定性和冶炼设备的磨损。

高温烧结过程中的高温和氧化性气氛可以使矿石中的硫酸盐和含磷矿物发生化学反应，从而转化为易于脱除的氧化物或磷酸盐。

同时，高温烧结还可以使磁铁矿中的含硅酸盐矿物发生矽化反应，从而得到易于分离的硅酸盐残余物。

1、杨迪粉：BHP Yandi JV，典型指标：FE:58, SIO2:5, AL2O3:1.7, P:0.05, LOI:8.5。

褐铁矿，烧结性能好。

2、PB粉: Rio Tinto，典型指标：FE:61.5, SIO2:3.6, AL2O3:2.3, P:0.08, LOI:5。

部分褐铁矿，烧结性能好。

3、PB块：Rio Tinto，典型指标：FE:62.8，SIO2：3，AL2O3：1.5，P:0.07，LOI:4。

褐铁矿，还原性好，热强度一般。

4、纽曼粉: BHP，典型指标：FE:62.5, SIO2:4.5, AL2O3:2.2, P:0.08，LOI:2.5。

烧结粉，赤铁矿，烧结性能较好。

5、纽曼块：BHP，典型指标：FE:64，SIO2:2.6 ,AL2O3:1.3, P:0.06,LOI:1.5。

赤铁矿，还原性好，热强度较好。

6、火箭: FMG Rocket，火箭粉典型指标：FE:57.5, SIO2：4.2，AL2O3：2.2，P:0.05，LOI:9.5。

褐铁矿，烧结性能较好。

火箭块典型指标:FE:60 SIO2：3.1，AL2O3：1.6，P:0.045，LOI:9.5。

褐铁矿，还原性能较好。

7、特粉：FMG特粉，典型指标FE:57.5，SIO2：5.5，AL2O3：2.5，P:0.05，LOI:10。

褐铁矿，烧结性能较好。

8、超特:FMG超特粉，典型指标FE:56.7，SIO2：7，AL2O3：2.5，P:0.05，LOI:10。

褐铁矿，烧结性能较好。

9、阿特拉斯粉：atlas ，典型指标FE:57.5，SIO2：7，AL2O3：2，P:0.1，LOI:10。

褐铁矿，烧结性能与火箭粉和超特粉相近。

10、麦克粉：BHP MAC，典型指标：FE:61.5，SIO2：3.6，AL2O3:2.2, P:0.07,LOI:5。

部分褐铁矿，烧结性能较好。

11、麦克块：BHP MAC, 典型指标：FE:63.5，SIO2：2.5，AL2O3：1.5，P:0.07，LOI:6。

铁矿石空心球烧结研究及其对行为的影响铁矿石空心球是指一种由铁粉、炭粉等材料制成的空心球体，它们是高炉烧结中的一种原料。

随着钢铁工业的发展，对铁矿石空心球的制备和研究也越来越深入。

本文旨在探讨铁矿石空心球烧结研究及其对行为的影响。

一、铁矿石空心球的烧结原理及工艺空心球的制备工艺分为两种：湿法和干法。

湿法中所用的材料比较简单，常用的为铁粉、炭粉、湿法酚醛树脂、环氧树脂等。

首先将铁粉和炭粉混合，并加入一定量的润湿剂，制成水分含量为12%~14%的颗粒状物料。

然后将物料放入可旋转的球形制粒机中，通过旋转制成颗粒状空心球。

对于干法来说，材料复杂度略高一些，常用的原料有铁粉、炭粉、氯化胆红素、聚丙烯酸钠等。

在制备空心球的过程中，还需要进行球形塑性变形和热模压成型。

通过这两个步骤制备出来的空心球较为坚硬，表面质量也较高。

在烧结方面，铁矿石空心球在高炉中热解后释放的二氧化碳会将空心球的表面烧结，从而使烧结后球体的力学性能和耐火性能都得到提高。

二、铁矿石空心球烧结对行为的影响1.铁水渗透性铁矿石空心球的热解过程所释放的二氧化碳可使它们的表面烧结，并增强整个球体的强度。

然而，烧结过程必须使空心球内的松散物料粘结成坚固的团块。

如果这些团块未能充分烧结，那么在高温高压的条件下，气体便可进入烧结土壤和空心泡孔之间的松隙中，以影响铁水的渗透性。

2.高炉冶炼能力由于铁矿石空心球的表面烧结，铁水渗透性得到了提高，因此可使高炉冶炼能力增强。

此外，铁矿石空心球的应用也可取代部分钙质矿物，从而减少下料量，缩短下料时间，提高炉效。

3.灰化度灰化度是指一种物质燃烧后留下的不可燃灰分的重量与该物质的总重量之比。

铁矿石空心球的表面经过烧结处理后，它们的燃烧和着火阶段不同于普通铁矿石，呈现出较长时间的燃烧和着火阶段，并留下不包括球体外表面的不可燃残渣。

4.球形度空心球的球形度是指空心球的表面与理想球面的接触程度。

空心球表面的不规则和不平滑直接导致其球形度降低。
