电涌保护器的检测

电涌保护器检验批质量验收记录一、验证测试方法根据国家相关标准和产品规范，我们使用以下测试方法对电涌保护器进行检验和验收，以确保其质量和性能符合要求。

1.测试工具：使用数字多功能测试仪和电涌发生器作为测试工具。

2.检验内容：对电涌保护器的耐压、电涌放电能力、沟通电测量、接触电阻等参数进行检测。

3.测试条件：测试环境温度为25℃，湿度为45%-75%，无明显振动和电磁干扰。

4.测试步骤：1)前期准备：确保电涌保护器正常工作，并清除在装配和运输过程中可能留下的污染物。

2)耐压测试：在标称电气参数下进行耐压测试，保持30s不发生击穿和电弧放电。

3)电涌放电能力测试：在不同电压条件下，使用电涌发生器模拟电涌情况，记录电涌保护器放电前后的测试数值，并验证其放电能力是否满足要求。

4)沟通电测量：使用数字多功能测试仪测量电涌保护器的输入和输出端的电流、电压、功率因数等参数。

5)接触电阻测试：使用测试仪测量电涌保护器的接触电阻，确保其符合要求。

6)其他测试项目：根据产品规范和实际需求，进行必要的其他测试项目。

7)结果判定：根据测试结果，判定电涌保护器是否合格。

二、测试结果记录在进行电涌保护器质量验收检验过程中，按照上述测试方法，对每个检验批的产品进行了全面的测试和记录。

以下是测试结果的记录示例：序号，产品型号，耐压测试结果（KV），电涌放电能力测试结果（KA），沟通电测量结果，接触电阻测试结果（Ω），是否合格------，----------，--------------------，-------------------------，---------------，----------------------，-----------1，ABC-001，3.0，20.0，输入:220V/1A，0.2，合格2，ABC-001，3.0，18.0，输入:220V/1A，0.3，合格3，ABC-002，4.0，15.0，输入:220V/1A，0.4，合格4，ABC-003，2.5，22.0，输入:220V/1A，0.2，合格三、结果评定及处理根据以上的测试结果记录，我们对每个产品的测试结果进行评定和处理。

电涌保护器安全巡检仪安全操作及保养规程1. 引言电涌保护器是一种用于保护电气设备免受电涌过电压损害的设备。

为确保电涌保护器的正常工作和延长其使用寿命，需要定期进行安全巡检和保养。

本文档将介绍电涌保护器安全巡检仪的安全操作流程及保养规程。

2. 安全操作步骤2.1 准备工作在进行电涌保护器安全巡检仪的操作之前，需要进行以下准备工作：•确保使用的安全巡检仪是合格的，并经过相关认证。

•检查巡检仪的电池电量是否充足。

•确保巡检仪的外壳完好，无裂缝或其他损坏。

•确保巡检仪的触摸屏幕干净，无污渍或划痕。

2.2 开机操作按照操作说明，正确连接巡检仪的电源，并按下电源按钮启动巡检仪。

2.3 巡检仪功能选择根据需要进行巡检仪功能的选择。

一般包括电涌保护器巡检、报告生成等功能。

根据实际情况选择需要使用的功能。

2.4 电涌保护器巡检步骤按照以下步骤进行电涌保护器的巡检：1.进入电涌保护器巡检功能界面。

2.输入待巡检的电涌保护器的相关信息，如设备名称、位置等。

3.连接巡检仪与电涌保护器。

确保连接稳固可靠。

4.开始电涌保护器巡检。

按照操作指引进行巡检操作，对电涌保护器的各个部分进行检查和测试。

5.结果录入和保存。

将巡检结果录入巡检仪，并保存至报告中。

2.5 报告生成根据巡检结果，生成相应的巡检报告。

在巡检仪中选择报告生成功能，填写需要的相关信息，并生成巡检报告。

2.6 关机操作在使用完毕后，根据操作说明选择关机操作，将巡检仪关机。

拔掉电源线，清理并存放巡检仪。

3. 保养规程为确保电涌保护器安全巡检仪的正常使用和延长其使用寿命，需要定期进行保养。

以下是电涌保护器安全巡检仪的保养规程：1.清洁：定期清洁巡检仪的外壳和触摸屏幕。

使用柔软的布料擦拭，避免使用含有腐蚀性的清洁剂。

2.电池维护：巡检仪使用锂电池，为确保正常使用，需定期充电并避免过度放电。

3.存放环境：巡检仪应存放在干燥、通风良好的环境中，避免受潮和受热。

4.防护措施：在巡检仪未使用时，应放置在防尘袋或箱中，以避免进入灰尘或其他杂质。

电涌保护器(SPD) 的测试参数信息产业部邮电设计院金山石宇海李跃进摘要：了解电涌保护器（SPD ）的测试参数是掌握SPD 防雷水平和产品品质的基础，对于测试参数满足通信局（站）雷电防护设计要求的SPD ，则该产品可以最大限度地保障通信系统的安全运行，否则将会对通信系统造成危害。

目前通信系统防雷已经成为通信防护领域最重要的内容之一，而在通信系统的雷电防护工程中合理地选择高质量和高可靠性的SPD 则是至关重要的，那么如何衡量SPD 的防雷水平和产品品质？目前主要是通过依据现行有效的测试标准，对SPD 产品的各个技术参数和指标一一进行测试，通过测试获得其科学、公正和有效的测试数据及结果。

而防雷工程设计人员则要依据这些测试数据和结果进行雷电防护工程设计。

可见要想合理和有效地选用SPD 产品，必须首先准确地了解SPD 的测试参数。

目前在我国通信防雷领域中所采用SPD 产品的主要测试参数有：•限压型SPD 标称导通电压和漏电流参数；•开关型SPD 的斜角波测试参数（100/V 、1kV/ m s ）；•限压型SPD 的标称放电电压和通流容量测试参数（8/20 m s ）；•开关型SPD 的标称放电电压和通流容量测试参数（10/350 m s ）；•残压及限制电压的测试参数；•点火电压的测试参数；•混合波测试参数。

图 1 的波形可定义如下：•视在头时间t f ：为雷电波冲击电流波峰值的10% 到90%( 见图1) 间的时间间隔的 1.25 倍；•视在原点O 1 ：为雷电波冲击电流峰值10% 和90% 两点画一直线与时间坐标轴的相交点。

•视在半峰值时间t t ：为从雷电波冲击电流视在原点O 1 到电流降到半峰值时刻之间的时间间隔；雷电波冲击电流测试，主要用于雷电浪涌保护器的冲击通流容量及其残压的测试，测试这两个参数的意义、要求及定义如下：1.1 标称放电电流和通流容量标称放电电流和通流容量是衡量雷电浪涌保护器允许通过雷电流水平的参数，也是工程设计人员选择防雷器的重要依据之一。

电涌保护器剩余电流检测方法
电涌保护器（Surge Protective Device，SPD）是一种用于保护电子设备免受瞬态电压浪涌的设备。

要检测电涌保护器的剩余电流，可以采用以下操作方法：
1、准备工具和材料：万用表、测试线、电涌保护器。

2、断开被保护设备的电源，并从电涌保护器上拔下电源插头。

3、使用测试线将电涌保护器的输出端与地线短接，并将万用表设置在电流档。

4、将万用表串联在电涌保护器的输出端和地线之间，测量电涌保护器的剩余电流。

5、观察万用表的读数，如果读数在电涌保护器的正常范围内，则说明剩余电流正常。

如果读数超出正常范围，则说明电涌保护器的剩余电流存在问题，需要更换或维修。

需要注意的是，在进行电涌保护器剩余电流检测时，应该遵循安全操作规程，确保测试过程中不会发生触电等安全事故。

电气系统中电涌保护器的检测及技术参数分析摘要：雷电产生于强对流天气（雷暴）之中，是伴有闪电和雷鸣的放电现象，具有电流强度大、电压值高、强电磁辐射等特征。

随着我国经济水平的不断提高，信息技术得以快速发展，智能化设备越来越多的应用到各行各业以及民用家庭中，而雷电引起的危害也显著增加，产生的社会影响也越来越大，对电气以及电子设备的保护也越来越引起人们的重视，因此为了将雷电造成的损失降低，除应做好建筑物的外部防雷措施以外，还应做好内部防雷措施，包括屏蔽、等电位联结、合理布线以及装设电涌保护器。

本文主要分析电气系统中电涌保护器的检测及技术参数分析。

关键词：电气系统；电涌保护器；防雷引言在防雷检测工作中，对电涌保护器的检测是防雷检测中的一个工作重点，对检测中已经存在安全隐患的电涌保护器应及时给受检单位提出并要求受检单位及时整改，防止造成更大的经济损失。

1、电涌保护器（SPD）的类别①开关型SPD：为间隙放电型器件，当无电涌时，SPD呈现出高阻的状态，当有电涌电压出现时，SPD就突然呈现低阻抗的特性；其雷电能量泻放能力大，主要作用是泄放雷电能量，并且具有不连续的电压、电流特性。

②限压型SPD：当无电涌时，SPD呈现出高阻的状态，但随着雷电流的侵入，其电涌的电压和电流的增加，SPD的阻抗则连续变小，最后呈现出+低阻抗的状态。

该SPD为氧化锌压敏电阻器件，它泻放雷电能量的能力小，但其对过电压抑制能力好，因为具有连续的电压、电流特性，使用该SPD的主要作用是限制过电压。

③组合型SPD：由限压型元件和开关型元件组合而成，它的特性可分别表现为开关型SPD或限压型SPD特性，或者两种SPD特性都有。

在建筑物入口处，即电源第一级防护部分，应选用开关型电涌保护器来泄放雷电能量，在电源第二级防护区及后级线路应选用限压型电涌保护器，该SPD能限制因前级雷电能量泻放后，而在后级线路产生的高过电压。

开关型电涌保护器和限压型电涌保护器需配合使用，才能保证配电线路中各级设备的安全。

电涌保护（SPD）作业指导书1.压敏电压U1mA（1）压敏电压U1mA实测值在下表中SPD的最大持续工作电压Uc对应的压敏电流的区间范围内。

（如表中无对应Uc值时，交流SPD的压敏电压值与Uc的比值不小于1.5，直流SPD的压敏电流值与Uc的比值不小于1.15）（2）后续测量压敏电压U1mA时，除满足上述要求外，实测值还应不小于首次测量值的90%。

（2.泄露电流I ie（1）泄露电流的实测值I ie应不超过生产厂标称的I ie最大值；如生产厂未声称泄露电流I ie时，实测值应不大于20μA。

多片MOV并联的SPD，其泄露电流的实测值I ie应不超过生产厂标称的I ie最大值；如生产厂未声称泄露电流I ie时，实测值应不大于20μA乘以MOV阀片的数量。

不能确定阀片数量时，SPD的实测值不大于20μA；（2）后续测量I1mA时，单片MOV和多片MOV构成的SPD，其泄露电流I ie的实测值应不大于首次测量值的1倍。

3.绝缘电阻：SPD的绝缘电阻测试仅对SPD所有接线端与SOD壳体间进行测量。

先将后保护装置断开电源后，用不小于500V绝缘电阻测试仪正负极各测试一次，测量指针应在稳定之后或施加电压1min后读取，（不小于50MΩ）。

4.两端引线长度：SPD两端的引线长度之和宜不大于0.5m，电源SPD的有效电压保护水平U p/f（SPD两端引线上产生的电压）应低于被保护的耐冲击过电压额定值Uw户外线进入建筑物处可按1KV/m计算（8/20μs、20KA 时）5.连接导线截面：检测方法：量测、绝缘电阻测试仪、压敏电压测试仪、万用表。

通信局（站）低压配电系统用电涌保护器检验实施细则目录1 编制依据及适用范围 (1)2 引用标准 (1)3 检验项目及技术要求 (1)3.1 检验项目及技术要求 (1)3.2 对各种类型SPD 检测项目 (7)4 检验方法 (9)5 抽样 (9)5.1 抽样基数 (9)5.2 样品数量 (9)6 质量判定 (9)6.1通信局（站）低压配电系统用电涌保护器监督总体的检验项目和质量判定 (9)6.2 判定准则 (9)通信局（站）低压配电系统用电涌保护器检验实施细则1 编制依据及适用范围本实施细则依据YD/T1235.1-2002《通信局（站）低压配电系统用电涌保护器技术要求》编制。

本细则适用于通信局（站）低压配电系统用电涌保护器的质量检验。

2引用标准GB/T4942-1993 低压电器外壳防护等级（eqv IEC60947:1988）YD/T1235.2-2002通信局（站）低压配电系统用电涌保护器测试方法3 检验项目及技术要求3.1 检验项目及技术要求（见表1至表10）保护模式暂时过电压V r.m.s试验持续时间sL-PE、N-PE12005保护模式暂时过电压U TV r.m.s试验持续时间minL-PE380120L-N320120序号123456试验电流等级mA r.m.s5000250010003208020I p （kA）5+%cos（05.0-）Ip≤1.50.951.5<Ip≤3.00.93.0<Ip≤4.50.84.5<Ip≤6.00.76.0<Ip≤10.00.510.0<Ip≤20.00.320.0<Ip≤50.00.2550.0<Ip0.23.2 对各种类型SPD 检测项目（见表11）表11（续）. 通信局（站）低压配电系统用电涌保护器测试项目低压配电系统用电涌保护器产品名称检测项目名称一端口单相交流浪涌保护器二端口单相交流浪涌保护器一端口三相交流浪涌保护器二端口三相交流浪涌保护器一端口直流浪涌保护器二端口直流浪涌保护器11外壳防护等级√√√√√√12保护接地√√√√√√13着火危险性（灼热丝试验）√√√√√√14暂时过电压失效安全性15暂时过电压耐受特性√√√√16热稳定性√√√√√√17电压降√√√18负载侧电涌耐受能力√√√19负载侧短路耐受能力必须检测项目数注：表中打“√”的检测项目为该产品必须进行的检测项目，打“”的检测项目为该产品参考检测项目。

技术创新198 2015年4期防雷SPD(电涌保护器)检测技术概述林鹏1吴小鹏2李俊3庄亮4吴陈凡11.福州市防雷中心，福建福州 3500142.平潭县气象局，福建福州 3504003.永泰县气象局，福建福州 3507004.永安市气象局，福建福州 366000摘要：防雷SPD(电涌保护器)随着各种电子设备在日常生活中拓展应用，也逐渐在雷电防护领域愈发受到重视，本文依据作者多年一线防雷检测经验及结合相关技术规范要求，总结出专门针对SPD(电涌保护器)的相关检测内容并予以概述整理。

关键词：防雷；SPD(电涌保护器)；检测中图分类号：TM862 文献标识码：A 文章编号：1671-5780(2015)04-0198-021 引言雷电电涌是近年来由于精密设备的不断应用扩展而引起人们极大重视的一种雷电危害形式。

最常见的电子设备危害常常不是由于直接雷击引起的，而是由于雷击发生时在电源和通讯线路中感应的电流电涌而产生的。

SPD(电涌保护器)是雷电防护中针对闪电感应及闪电电涌的一种重要有效手段，而根据历年雷击灾害统计数据，闪电感应及闪电电涌引起的雷击事故（电气电子设备损坏或故障等）占了事故法的绝大部分。

故笔者结合自己多年一线现场检测经验，将SPD 做了相应的汇总和归纳。

2 SPD(电涌保护器)简介2.1 电压开关型电涌保护器无电涌时为高阻抗，当出现电压电涌时突变为低阻抗。

通常采用放电间隙、充气放电管、硅可控整流器或三端双向可控硅元件做这类电涌保护器的组件。

这类电涌保护器也称“克罗巴型”电涌保护器。

2.2 限压型电涌保护器无电涌出现时为高阻抗，随着电涌电流和电压增加，阻抗跟着连续变小。

通常采用压敏电阻、抑制二极管做这类电涌保护器的组件。

2.3 组合型电涌保护器由电压开关型元件和限压型元件组合而成的电涌保护器，其特性随所加电压的特性可以表现为电压开关型、限压型或两者皆有。

3 SPD(电涌保护器)检测内容3.1 SPD(电涌保护器)安装位置确认SPD(电涌保护器)安设位置，与经过技术评价（图审）的配电系统图进行对照，确认安装位置是否按设计实施，防止错装、漏装等现象发生。

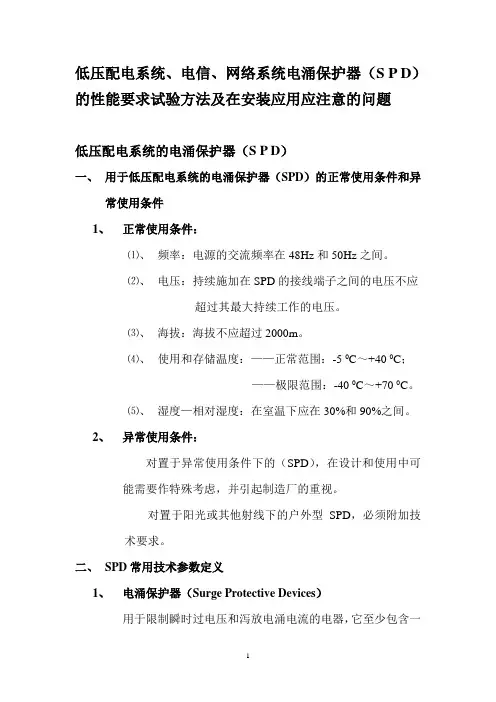

低压配电系统、电信、网络系统电涌保护器（S P D）的性能要求试验方法及在安装应用应注意的问题低压配电系统的电涌保护器（S P D）一、用于低压配电系统的电涌保护器（SPD）的正常使用条件和异常使用条件1、正常使用条件：⑴、频率：电源的交流频率在48Hz和50Hz之间。

⑵、电压：持续施加在SPD的接线端子之间的电压不应超过其最大持续工作的电压。

⑶、海拔：海拔不应超过2000m。

⑷、使用和存储温度：——正常范围：-5 0C～+40 0C；——极限范围：-40 0C～+70 0C。

⑸、湿度—相对湿度：在室温下应在30%和90%之间。

2、异常使用条件：对置于异常使用条件下的（SPD），在设计和使用中可能需要作特殊考虑，并引起制造厂的重视。

对置于阳光或其他射线下的户外型SPD，必须附加技术要求。

二、SPD常用技术参数定义1、电涌保护器（Surge Protective Devices）用于限制瞬时过电压和泻放电涌电流的电器，它至少包含一个非线性的元件。

2、电压开关型SPD没有电涌时具有高阻抗，有浪涌电压时能立即转变成低阻抗的SPD。

常用元件有放电间隙、气体放电管、闸流管和三端双向可控硅开关元件。

也称作“短路型SPD”3、电压限制型SPD没有电涌时具有高阻抗，但随着电涌电流和电压的上升，其阻抗将持续地减小的SPD。

常用的非线性元件是：压敏电阻和瞬态二极管。

也称作“箝位型SPD”4、复合型SPD由电压开关型元件和电压限制型元件组成的SPD。

其特性随所加电压的特性可以表现为电压开关型、电压限制型或两者皆有。

5、标称放电电流I n流过SPD具有8/20μs波形的电流峰值。

该波形主要用于二级试验。

6、冲击电流I imp它由电流峰值I peak和电荷量确定。

It 该波形主要用于一级试验。

7、最大放电电流I max一般情况I max =2I n，特殊时I max =1.2I n8、最大持续交流工作电压U C允许持久地施加在SPD上的最大交流电压有效值。
