电涌保护器的检测

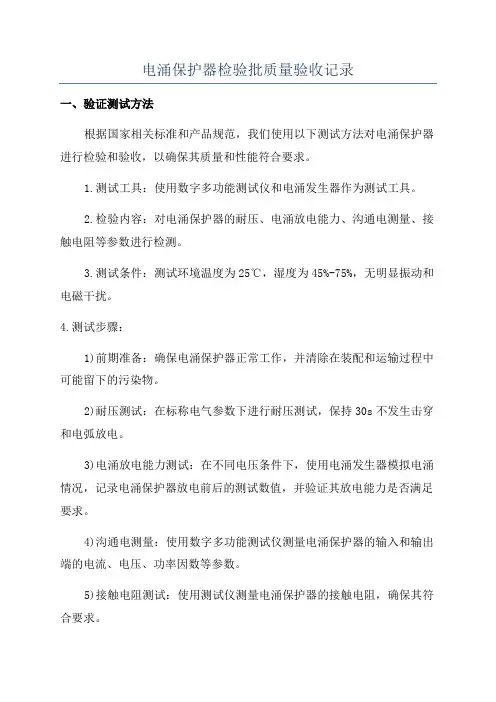

电涌保护器检验批质量验收记录一、验证测试方法根据国家相关标准和产品规范，我们使用以下测试方法对电涌保护器进行检验和验收，以确保其质量和性能符合要求。

1.测试工具：使用数字多功能测试仪和电涌发生器作为测试工具。

2.检验内容：对电涌保护器的耐压、电涌放电能力、沟通电测量、接触电阻等参数进行检测。

3.测试条件：测试环境温度为25℃，湿度为45%-75%，无明显振动和电磁干扰。

4.测试步骤：1)前期准备：确保电涌保护器正常工作，并清除在装配和运输过程中可能留下的污染物。

2)耐压测试：在标称电气参数下进行耐压测试，保持30s不发生击穿和电弧放电。

3)电涌放电能力测试：在不同电压条件下，使用电涌发生器模拟电涌情况，记录电涌保护器放电前后的测试数值，并验证其放电能力是否满足要求。

4)沟通电测量：使用数字多功能测试仪测量电涌保护器的输入和输出端的电流、电压、功率因数等参数。

5)接触电阻测试：使用测试仪测量电涌保护器的接触电阻，确保其符合要求。

6)其他测试项目：根据产品规范和实际需求，进行必要的其他测试项目。

7)结果判定：根据测试结果，判定电涌保护器是否合格。

二、测试结果记录在进行电涌保护器质量验收检验过程中，按照上述测试方法，对每个检验批的产品进行了全面的测试和记录。

以下是测试结果的记录示例：序号，产品型号，耐压测试结果（KV），电涌放电能力测试结果（KA），沟通电测量结果，接触电阻测试结果（Ω），是否合格------，----------，--------------------，-------------------------，---------------，----------------------，-----------1，ABC-001，3.0，20.0，输入:220V/1A，0.2，合格2，ABC-001，3.0，18.0，输入:220V/1A，0.3，合格3，ABC-002，4.0，15.0，输入:220V/1A，0.4，合格4，ABC-003，2.5，22.0，输入:220V/1A，0.2，合格三、结果评定及处理根据以上的测试结果记录，我们对每个产品的测试结果进行评定和处理。

低压配电系统用电涌保护器符合性认定检测细则1. 引言本文档旨在规定低压配电系统中电涌保护器（Surge Protective Device, SPD）的符合性认定检测流程和标准，确保SPD能够满足安全和性能要求。

2. 适用范围适用于额定电压不超过1000V的低压配电系统中使用的电涌保护器。

3. 术语和定义3.1 电涌保护器（SPD）用于限制由电涌引起的过电压和过电流，保护电气设备免受损害的装置。

3.2 符合性认定指通过检测确认SPD满足特定的安全和性能标准。

4. 检测目的确保SPD能够：有效限制电涌能量。

保护连接的电气设备不受电涌损害。

符合相关的安全标准和性能要求。

5. 检测原则5.1 安全性检测应确保SPD在正常工作和故障状态下均不会造成人身安全风险。

5.2 有效性检测应验证SPD的电涌保护能力，确保其在规定条件下能有效工作。

5.3 可靠性检测应评估SPD的长期稳定性和可靠性。

6. 检测项目6.1 外观检查检查SPD的外观是否有损伤、变形等缺陷。

6.2 标记和标签检查SPD上的标记和标签是否清晰、完整，符合标准要求。

6.3 电气连接检查SPD的电气连接是否牢固，接触是否良好。

6.4 电压保护水平检测SPD的电压保护水平是否符合低压配电系统的要求。

6.5 冲击电流承受能力检测SPD承受规定次数的冲击电流后的性能。

6.6 漏电流测量SPD在正常工作条件下的漏电流。

6.7 响应时间测量SPD对电涌的响应时间。

6.8 热稳定性评估SPD在长期工作和过载条件下的热稳定性。

7. 检测方法7.1 外观检查采用目视检查方法，必要时使用放大镜。

7.2 标记和标签检查SPD上的标识是否符合制造商提供的产品规格。

7.3 电气连接使用专业工具检查电气连接的牢固性和接触电阻。

7.4 电压保护水平使用高精度电压测试设备进行测试。

7.5 冲击电流承受能力使用冲击电流发生器进行测试。

7.6 漏电流使用漏电流测试仪进行测量。

7.7 响应时间使用高速示波器或相关测试设备进行测量。

电涌保护器(SPD) 的测试参数信息产业部邮电设计院金山石宇海李跃进摘要：了解电涌保护器（SPD ）的测试参数是掌握SPD 防雷水平和产品品质的基础，对于测试参数满足通信局（站）雷电防护设计要求的SPD ，则该产品可以最大限度地保障通信系统的安全运行，否则将会对通信系统造成危害。

目前通信系统防雷已经成为通信防护领域最重要的内容之一，而在通信系统的雷电防护工程中合理地选择高质量和高可靠性的SPD 则是至关重要的，那么如何衡量SPD 的防雷水平和产品品质？目前主要是通过依据现行有效的测试标准，对SPD 产品的各个技术参数和指标一一进行测试，通过测试获得其科学、公正和有效的测试数据及结果。

而防雷工程设计人员则要依据这些测试数据和结果进行雷电防护工程设计。

可见要想合理和有效地选用SPD 产品，必须首先准确地了解SPD 的测试参数。

目前在我国通信防雷领域中所采用SPD 产品的主要测试参数有：•限压型SPD 标称导通电压和漏电流参数；•开关型SPD 的斜角波测试参数（100/V 、1kV/ m s ）；•限压型SPD 的标称放电电压和通流容量测试参数（8/20 m s ）；•开关型SPD 的标称放电电压和通流容量测试参数（10/350 m s ）；•残压及限制电压的测试参数；•点火电压的测试参数；•混合波测试参数。

图 1 的波形可定义如下：•视在头时间t f ：为雷电波冲击电流波峰值的10% 到90%( 见图1) 间的时间间隔的 1.25 倍；•视在原点O 1 ：为雷电波冲击电流峰值10% 和90% 两点画一直线与时间坐标轴的相交点。

•视在半峰值时间t t ：为从雷电波冲击电流视在原点O 1 到电流降到半峰值时刻之间的时间间隔；雷电波冲击电流测试，主要用于雷电浪涌保护器的冲击通流容量及其残压的测试，测试这两个参数的意义、要求及定义如下：1.1 标称放电电流和通流容量标称放电电流和通流容量是衡量雷电浪涌保护器允许通过雷电流水平的参数，也是工程设计人员选择防雷器的重要依据之一。

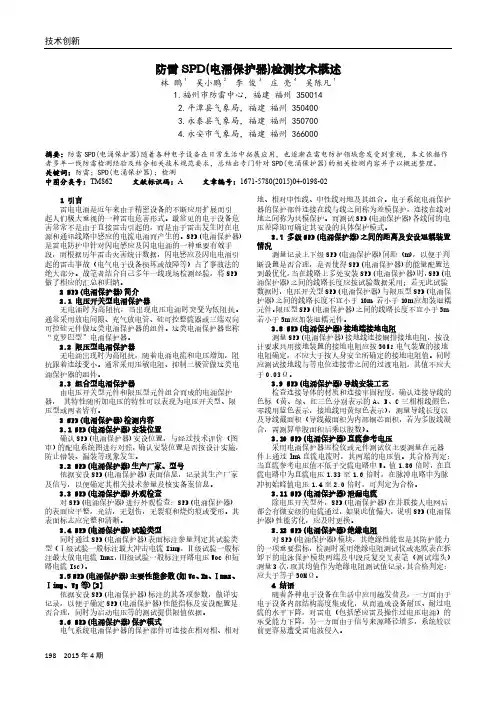

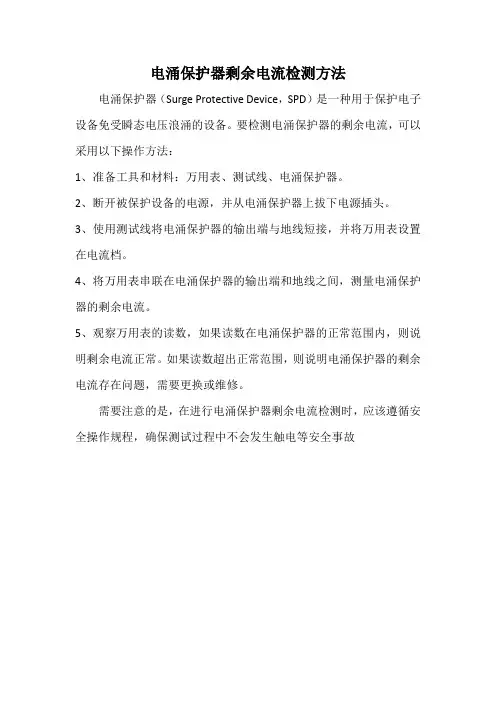

电涌保护器剩余电流检测方法
电涌保护器（Surge Protective Device，SPD）是一种用于保护电子设备免受瞬态电压浪涌的设备。

要检测电涌保护器的剩余电流，可以采用以下操作方法：
1、准备工具和材料：万用表、测试线、电涌保护器。

2、断开被保护设备的电源，并从电涌保护器上拔下电源插头。

3、使用测试线将电涌保护器的输出端与地线短接，并将万用表设置在电流档。

4、将万用表串联在电涌保护器的输出端和地线之间，测量电涌保护器的剩余电流。

5、观察万用表的读数，如果读数在电涌保护器的正常范围内，则说明剩余电流正常。

如果读数超出正常范围，则说明电涌保护器的剩余电流存在问题，需要更换或维修。

需要注意的是，在进行电涌保护器剩余电流检测时，应该遵循安全操作规程，确保测试过程中不会发生触电等安全事故。

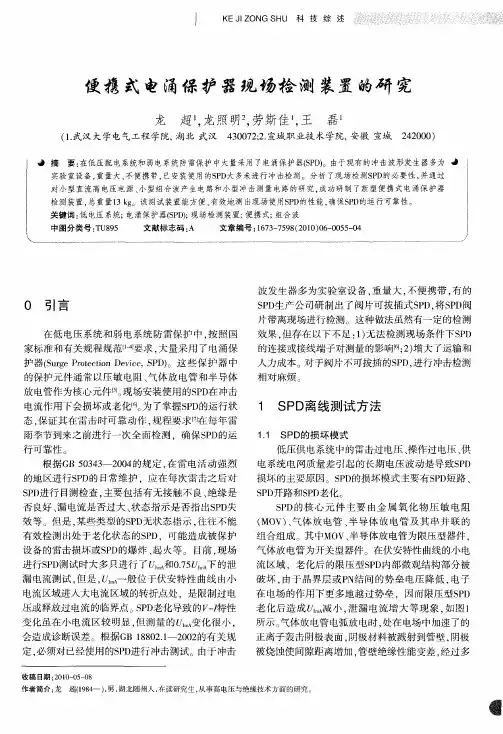

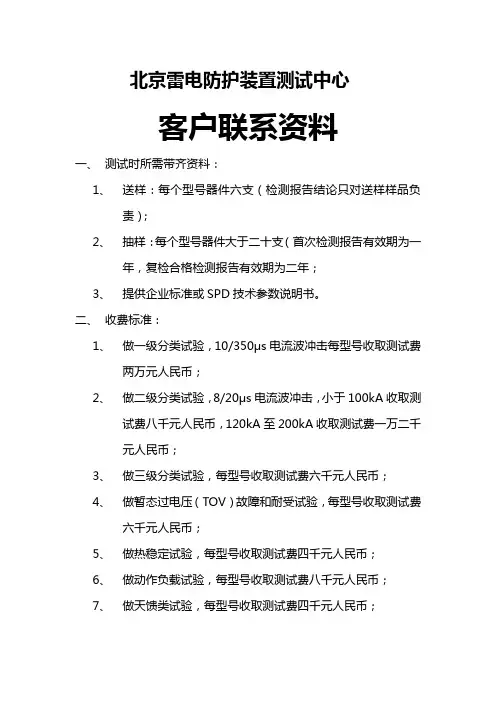

北京雷电防护装置测试中心客户联系资料一、测试时所需带齐资料：1、送样：每个型号器件六支（检测报告结论只对送样样品负责）；2、抽样：每个型号器件大于二十支（首次检测报告有效期为一年，复检合格检测报告有效期为二年；3、提供企业标准或SPD技术参数说明书。

二、收费标准：1、做一级分类试验，10/350μs电流波冲击每型号收取测试费两万元人民币；2、做二级分类试验，8/20μs电流波冲击，小于100kA收取测试费八千元人民币，120kA至200kA收取测试费一万二千元人民币；3、做三级分类试验，每型号收取测试费六千元人民币；4、做暂态过电压（TOV）故障和耐受试验，每型号收取测试费六千元人民币；5、做热稳定试验，每型号收取测试费四千元人民币；6、做动作负载试验，每型号收取测试费八千元人民币；7、做天馈类试验，每型号收取测试费四千元人民币；8、做有线数据通信类试验，每型号收取测试费六千元人民币；9、复检，每型号收取测试费为首次检测的50%。

三、检测流程：1、双方接洽，签署“检测委托合同书”，客户付清检测费用；2、在收到检测费后，按“检测委托合同书”所签项目检测，周期一般七个工作日；3、出据检测报告。

附件：1、检测委托合同书；表 BTCS-431-03检测委托合同书编号：表BTCS-431-03 附表1低压配电系统电涌保护器（SPD）检测项目编号：表BTCS-431-03 附表2电信和信号网络系统的电涌保护器（SPD）检测项目编号：表BTCS-431-03 附表3SPD的例行试验检测项目编号：本表一式二联，第一联存档，第二联交委托方留存，委托方如对检测内容有任何更改，应及时通知本中心。

电气系统中电涌保护器的检测及技术参数分析摘要：雷电产生于强对流天气（雷暴）之中，是伴有闪电和雷鸣的放电现象，具有电流强度大、电压值高、强电磁辐射等特征。

随着我国经济水平的不断提高，信息技术得以快速发展，智能化设备越来越多的应用到各行各业以及民用家庭中，而雷电引起的危害也显著增加，产生的社会影响也越来越大，对电气以及电子设备的保护也越来越引起人们的重视，因此为了将雷电造成的损失降低，除应做好建筑物的外部防雷措施以外，还应做好内部防雷措施，包括屏蔽、等电位联结、合理布线以及装设电涌保护器。

本文主要分析电气系统中电涌保护器的检测及技术参数分析。

关键词：电气系统；电涌保护器；防雷引言在防雷检测工作中，对电涌保护器的检测是防雷检测中的一个工作重点，对检测中已经存在安全隐患的电涌保护器应及时给受检单位提出并要求受检单位及时整改，防止造成更大的经济损失。

1、电涌保护器（SPD）的类别①开关型SPD：为间隙放电型器件，当无电涌时，SPD呈现出高阻的状态，当有电涌电压出现时，SPD就突然呈现低阻抗的特性；其雷电能量泻放能力大，主要作用是泄放雷电能量，并且具有不连续的电压、电流特性。

②限压型SPD：当无电涌时，SPD呈现出高阻的状态，但随着雷电流的侵入，其电涌的电压和电流的增加，SPD的阻抗则连续变小，最后呈现出+低阻抗的状态。

该SPD为氧化锌压敏电阻器件，它泻放雷电能量的能力小，但其对过电压抑制能力好，因为具有连续的电压、电流特性，使用该SPD的主要作用是限制过电压。

③组合型SPD：由限压型元件和开关型元件组合而成，它的特性可分别表现为开关型SPD或限压型SPD特性，或者两种SPD特性都有。

在建筑物入口处，即电源第一级防护部分，应选用开关型电涌保护器来泄放雷电能量，在电源第二级防护区及后级线路应选用限压型电涌保护器，该SPD能限制因前级雷电能量泻放后，而在后级线路产生的高过电压。

开关型电涌保护器和限压型电涌保护器需配合使用，才能保证配电线路中各级设备的安全。

通信局（站）低压配电系统用电涌保护器检验实施细则目录1 编制依据及适用范围 (1)2 引用标准 (1)3 检验项目及技术要求 (1)3.1 检验项目及技术要求 (1)3.2 对各种类型SPD 检测项目 (7)4 检验方法 (9)5 抽样 (9)5.1 抽样基数 (9)5.2 样品数量 (9)6 质量判定 (9)6.1通信局（站）低压配电系统用电涌保护器监督总体的检验项目和质量判定 (9)6.2 判定准则 (9)通信局（站）低压配电系统用电涌保护器检验实施细则1 编制依据及适用范围本实施细则依据YD/T1235.1-2002《通信局（站）低压配电系统用电涌保护器技术要求》编制。

本细则适用于通信局（站）低压配电系统用电涌保护器的质量检验。

2引用标准GB/T4942-1993 低压电器外壳防护等级（eqv IEC60947:1988）YD/T1235.2-2002通信局（站）低压配电系统用电涌保护器测试方法3 检验项目及技术要求3.1 检验项目及技术要求（见表1至表10）保护模式暂时过电压V r.m.s试验持续时间sL-PE、N-PE12005保护模式暂时过电压U TV r.m.s试验持续时间minL-PE380120L-N320120序号123456试验电流等级mA r.m.s5000250010003208020I p （kA）5+%cos（05.0-）Ip≤1.50.951.5<Ip≤3.00.93.0<Ip≤4.50.84.5<Ip≤6.00.76.0<Ip≤10.00.510.0<Ip≤20.00.320.0<Ip≤50.00.2550.0<Ip0.23.2 对各种类型SPD 检测项目（见表11）表11（续）. 通信局（站）低压配电系统用电涌保护器测试项目低压配电系统用电涌保护器产品名称检测项目名称一端口单相交流浪涌保护器二端口单相交流浪涌保护器一端口三相交流浪涌保护器二端口三相交流浪涌保护器一端口直流浪涌保护器二端口直流浪涌保护器11外壳防护等级√√√√√√12保护接地√√√√√√13着火危险性（灼热丝试验）√√√√√√14暂时过电压失效安全性15暂时过电压耐受特性√√√√16热稳定性√√√√√√17电压降√√√18负载侧电涌耐受能力√√√19负载侧短路耐受能力必须检测项目数注：表中打“√”的检测项目为该产品必须进行的检测项目，打“”的检测项目为该产品参考检测项目。
