高中物理螺旋测微器精品PPT课件 (2)

高中物理螺旋测微器精品PPT课件 (2)
②在读数时，要注意固定刻度尺上表示半毫米的刻线是 否已经露出。 ③读数时，千分位要一位估读数字，即使固定刻度的零 点正好与可动刻度的某一刻度线对齐，千分位上也应读 取为“0”。 ④用毕放回盒中，存放中测杆和测砧不要接触，长期不 用，要涂油防锈。
五、螺旋测微器的读数 • ①在固定刻度上读整毫米数； • ②在可动刻度读格数,并估读,再乘以0.01； • ③待测长度为两者之和。
三、螺旋测微器的使用
①调零：使用前应先检查零点，方法是缓缓转动微调旋钮， 使测微螺杆和测砧接触，到微调旋钮发出声音为止，此时 可动尺（活动套筒）上的零刻线应当和固定套筒上的基准 线（长横线）对齐，否则有零误差；
②测量：左手持曲柄（U型框架），右手转动旋钮使测杆与 测砧间距稍大于被测物，放入被测物，转动微调旋钮到夹 住被测物，微调旋钮发出声音为止；
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
螺旋测微器的使用
• 螺旋测微器（又叫千分尺）是精密的测量长度 的工具，用它测长度可以准确到0.01mm，测
量范围为几厘米。
一、螺旋测微器的结构
测砧，测微螺杆，固定刻度，可动刻度，旋 钮，微调旋钮，框架

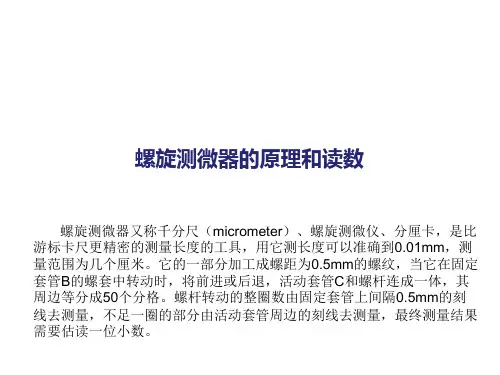

二、螺旋测微器的原理
螺旋测微器是依据螺旋放大的原理制成的，即螺 杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进 或后退一个螺距的距离。因此，沿轴线方向移动的微 小距离，就能用圆周上的读数表示出来。
螺旋测微器的精密螺纹的螺距是0.5mm，可 动刻度有50个等分刻度，可动刻度旋转一周， 测微螺杆可前进或后退0.5mm，因此旋转每个 小分度，相当于测微螺杆前进或后退 0.5/50=0.01mm。可见，可动刻度每一小分度 表示0.01mm，所以以螺旋测微器可准确到 0.01mm。由于还能再估读一位，可读到毫米的 千分位。

高二物理螺旋测微器PPT课件

高二物理螺旋测微器PPT课件

11
6、螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
固定刻度： 0
5 0 0 45
可动刻度：
0.6 说明已经超过半
刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0.5 + 0.006 = 0.506 mm
2021/4/8
12
6、螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
固定刻度： 0
5 0 0 45
可动刻度：
49.6 说明没有超过半
刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.496 = 0.496 mm
2021/4/8
13
7、请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
半刻度
可动刻度：50等分主尺 上的0.5毫米，每等分
为0.01毫米
固定刻度： 每刻度为1
毫米
0
45 01 2
40
可米测动，量刻若读度旋数每转=转n个固1周最定小，刻分可度度动+（小半包砧刻括就度估沿+读轴可分线动度直刻）进，（度则或（l退=+0）估.001读.n5毫毫位米）。
2021/4/8
8
5、螺旋测微器的读数方法： 是否超过半刻
L= 1 + 0.5 + 0.250 = 1.750 mm
2021/4/8
10
6、螺旋测微器的读数练习：
是否超过半刻 度？否。
固定刻度： 2

高二物理螺旋测微器的使用PPT优秀课件

高二物理螺旋测微器的使用PPT优秀课件

读数方法
测量读数=“固定刻度示数” ＋ “半刻度” ＋“可动刻度 示数×精确度”
（单位为mm）
1.493mm
5.982mm
0.605mm
5、请你读出下列测量结果：
1.604
1510015 Nhomakorabea答案：L= 1+ 0.5 + 0.104 = 1.604 mm
5
0
0
45
1.004
答案：L= 1+ 0 + 0.004 = 1.004 mm
螺旋测微器的使用
1、螺旋测微器的构造
E
AF
D
D’
B
C
2、螺旋测微器的使用方法：
课本上的螺旋测微器是外径千分尺，如图所示，a)使用前 应先检查零点，方法是缓缓转动保护旋钮D′，使测杆F和测砧 A接触，到棘轮发出声音为止，此时可动尺上的零刻线应当和 固定套筒上的基准线对正，b)左手持曲柄（U型框架），右手 转动大旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物， 转动保护旋钮D′到夹住被测物，棘轮发出声音为止，c)拨固 定旋钮使测杆固定后读数。
3、螺旋测微器使用注意事项：
a．转动保护旋钮D′不可太快，否则由于惯性 会使接触压力过大使被测物变形，造成测量误 差，更不可直接转动大旋钮去使测杆夹住被测 物，这样往往压力过大使测杆上的精密螺纹变 形，损伤量具。
b．被测物表面应光洁，不允许把测杆固定而将 被测物强行卡入或拉出，那会划伤测杆和测砧 的经过精密研磨的端面。
c．轻拿轻放，防止掉落摔坏。
d．用毕放回盒中，存放中测杆F和测砧A不要接 触，长期不用，要涂油防锈。
5 0
0
45
调零准确
4、螺旋测微器的读数原理：

螺旋测微器 PPT课件 课件 人教课标版

螺旋测微器 PPT课件 课件 人教课标版

23、天行健君子以自强不息；地势坤君子以厚德载物。
•
24、态度决定高度，思路决定出路，细节关乎命运。
•
25、世上最累人的事，莫过於虚伪的过日子。
•
26、事不三思终有悔，人能百忍自无忧。
•
27、智者，一切求自己；愚者，一切求他人。
•
28、有时候，生活不免走向低谷，才能迎接你的下一个高点。
•
29、乐观本身就是一种成功。乌云后面依然是灿烂的晴天。
•
38、当一个人真正觉悟的一刻，他放弃追寻外在世界的财富，而开始追寻他内心世界的真正财富。
•
39、人的价值，在遭受诱惑的一瞬间被决定。
•
40、事虽微，不为不成；道虽迩，不行不至。
•
41、好好扮演自己的角色，做自己该做的事。
•
42、自信人生二百年，会当水击三千里。
•
43、要纠正别人之前，先反省自己有没有犯错。
3、螺旋测微器使用注意事项：
a．转动保护旋钮K′不可太快，否则由于 惯性会使接触压力过大使被测物变形， 造成测量误差，更不可直接转动大旋钮 去使测杆夹住被测物，这样往往压力过 大使测杆上的精密螺纹变形，损伤量具。
b．被测物表面应光洁，不允许把测杆固 定而将被测物强行卡入或拉出，那会划 伤测杆和测砧的经过精密研磨的端面。
L= 0 + 0 + 0.496 = 0.496 mm
7、请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
7、请你读出下列测量结果：
1.004
5
0
0
45
答案：L= 1+ 0 + 0.004 = 1.004 mm

人教高中物理选修3-1第二章第6节螺旋测微器的使用方法ppt课件

人教高中物理选修3-1第二章第6节螺旋测微器的使用方法ppt课件

精选ppt课件
3
观察与思考： 1.可动刻度1周共有多少格？ 2.可动刻度每转1周，可动小砧就沿轴线前进 （或后退）多少 毫米？ 3.可动刻度每一小格表示多少毫米？ 4.可动刻度转2周，你精看选p到pt课件了什么？3周？4周呢4 ？
螺旋测微器的读数原理：
半刻度
固定刻度： 每格为1毫米
01 2
可动刻度：50等分主尺 上的0.5毫米，每等分
螺2
螺旋测微器的使用方法：
1、使用前应先检查零点,否则有零误差.
2、左手持曲柄（U型框架），右手转动大旋钮D使测 杆F与测砧A间距稍大于被测物，放入被测物，转动 保护旋钮D′到夹住被测物，棘[jí]轮发出声音为止，
3、拨固定(止动)旋钮G使测杆固定后读数。
精选ppt课件
12
30
25
20
0
5
10
10.191mm
精选ppt课件
15 15
20
10
13
9.694mm
精选ppt课件
14
螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
固定刻度： 0
5 0 0 45
可动刻度：
0.6 说明已经超过半
刻度线
L= 0.506 mm
精选ppt课件
15
螺旋测微器的读数练习： 是否超过半刻
c．轻拿轻放，防止掉落摔坏。
d．用毕放回盒中，存放中测杆P和测砧 A不要接触，长期不用，要涂油防锈。
精选ppt课件
21
9
螺旋测微器的读数练习：
是否超过半刻 度？是。
固定刻度： 1
30
可动刻度：
25.0
25
01 20
L=1.750 mm

螺旋测微器的原理和读数 课件

螺旋测微器的原理和读数 课件

答案：L= 1+ 0 + 0.004 = 1.004 mm
7、请你读出下列测量结果：
0.905
45
40
0
35
答案：L= 0+ 0.5 + 0.405 = 0.905 mm
注意： ①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮， 而改用微调旋钮，避免产生过大的压力，既可使测量结果 精确，又能保护螺旋测微器。 ②在读数时，要注意固定刻度尺上表示半毫米的刻线是否 已经露出。 ③读数时，千分位要一位估读数字，即使固定刻度的零点 正好与可动刻度的某一刻度线对齐，千分位上也应读取为
可动刻度：
49.6 说明没有超过
半刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.496 = 0.496 mm
7、请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
7、请你读出下列测量结果：
1.004
5
0
0
45
“0”，螺旋测微器读数结果 有3位小数，单位为 mm.
20
15
10
5
0
10
15 20
5
1.603mm
0
d=1.5mm+28.0×0.01mm=1.780mm
30
25
20
0
5
10.191mm
10
15 15
20
10
20
15
10
5
0
10
15 20
5

游标卡尺螺旋测微器ppt课件

游标卡尺、螺旋测微器
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
二、游标卡尺： 1、认识游标卡尺：
A---标尺 、B---主尺 标尺可以在主尺上左右滑动
什么也不测试，两个测量爪合在一起，主尺零刻度线示螺旋测微器的示数为多少？
整数部分：0.5mm 小数部分：2.0格×0.01mm
示数：0.5+0.020=0.520mm
=0.020mm 千分尺
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
6、再试身手：
一、问题引入：如何测 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统 得一根细丝的横截
面面积S？ 只要测出直径D，由S=π(D/2)2可计算出面积S 方法一：直接用毫米刻度尺测量D 误差大
方法二：“测多求少法” 减少误差
L
D=L/N
方法三：利用更精密的仪器测量
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
3、练习：
主尺上的“4”指的是多少？ 本次测量的整数部分是多少mm？
小数部分如何计算？
本次测量读数为多少mm？
37.8mm
总结读数方法： 整数部分+小数部分
=标尺零刻度线前的整毫米数+标尺对齐格数x精度
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1mm + 46.5× 0.01mm
=1.465mm
1.5mm+ 46.5× 0.01mm
=1.965mm
4
二、电表读数
5
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分 估读到下一位，读数为两位小数。
1
2
量程3A
0
3
A 0.74A 6
量程为0.6A的电流表，最小分格为 0.02A，指针偏转不够一个分格的部 分用估读到本位，读数为两位小数。
A
0.46A
12
5
10
量程15V
0
15
V
3.8V
13
1
2
量程3V
0
3
V
0.75V
14
例.在“描绘小灯泡的伏安特性曲线”实验中.用导线a、b、c、 d、e、f、g和h按题图所示方式连接电路,电路中所有元器件都 完好，且电压表和电流表已调零.闭合开关后.
①若电压表的示数为2 V,电流表的的示数为零，小灯泡不亮， 则断路的导线为_________; ②若电压表的示数为零，电流 表的示数为0.3 A,小灯泡亮，则断路的导线为_________;
一、螺旋测微器（千分尺）
测砧
测微螺杆
可动刻度Q 固定刻度B
旋钮
微调旋钮J
尺架C
螺距：0.5mm，每旋转一周，测微螺杆前进或后退0.5mm 可动刻度：50等份，每一小格0.01mm
1
读数方法： 固定尺整毫米数mm×可动尺对齐格数（估 读） 注意：以mm为单位，有三位小数，末尾 零0不能省
量程0.6A
0.2 0.4
0
0.6
A
0.15A
7
电表读数方法总结： 1.若精度末尾是1，估读到精度的下一位 2.若精度末尾不是1，估读到精度同位。
8
1
2
量程3V
0
3
V
2.38V
9
5
10
量程15V
0
15
V
11.7V
10
1
2
0
A
量程3A
3
2.31A
11
量程0.6A
0.2 0.4
0
0.6
2
读数练习
35
30
0
5
10
25
25
20
0
5
10
15
1mm + 30.4× 0.01mm
=1.304mm
1.5mm+ 20.0× 0.01mm
=1.700mm
3
5
0
0
5
10
45
0
45
0
5
10
40
1.5mm + 1.4 × 0.01mm
=1.514mm
1mm + 1.4 × 0.01mm
=1.014mm
③若反复调节滑动变阻器,小灯泡亮度发生变化，但电压表、 电流表的示数不能调为零，则断路的导线为____________.
答案： d导线 h导线 g导线
12题图
