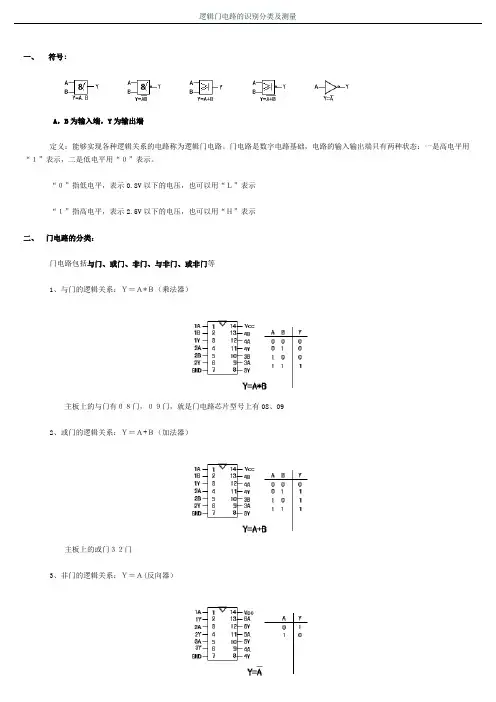

逻辑门电路的识别分类及测量一、符号：A，B为输入端，Y为输出端定义：能够实现各种逻辑关系的电路称为逻辑门电路。
门电路是数字电路基础，电路的输入输出端只有两种状态：一是高电平用“１”表示，二是低电平用“０”表示。
“０”指低电平，表示0.8V以下的电压，也可以用“Ｌ”表示“１”指高电平，表示2.5V以下的电压，也可以用“Ｈ”表示二、门电路的分类：门电路包括与门、或门、非门、与非门、或非门等1、与门的逻辑关系：Ｙ＝Ａ*Ｂ（乘法器）主板上的与门有０８门，０９门，就是门电路芯片型号上有08、092、或门的逻辑关系：Ｙ＝Ａ+Ｂ（加法器）主板上的或门３２门3、非门的逻辑关系：Ｙ＝Ａ(反向器）主板上的非门有０４、０５、０６、１４门4、与非门的逻辑关系Ｙ＝ＡＢ主板上的与非门有１３２、００、０３、３１5、或非门的逻辑关系：Ｙ＝Ａ+Ｂ主板上的或非门有０２6、０７门的逻辑关系：Ｙ＝Ａ（跟随器），不做逻辑电平转换主板上的跟随器有０７、１７、３４、３５说明：VCC：C=circuit 表示电路的意思, 即接入电路的电压 GND： ground 接地7、７４双上升沿触发器ＲＤ－－复位信号ＳＤ－－置位信号ＣＰ－－脉冲信号Ｄ－－数据信号Ｑ－－输出的结果Ｑ－－输出结果的非Ｈ－－表示高电平Ｌ－－表示低电平Ｘ－－表示任意值Ｚ－－表示悬浮状态↑－－处于上升沿－－高阻状态（输出）Ｑ０－－表示隔状态ＲＤ、ＳＤ、ＣＰ是控制信号，ＲＤ、ＳＤ为软关机信号（系统信号） 8、２７３八Ｄ型触发器ＲＤ、ＣＰ为公共信号9、３７４八Ｄ型触发器ＣＰ为公共信号，ＯＣ为控制信号（低电平有效）10、２４４八缓冲器Ｇ为控制信号１Ｇ控制的是以１开头缓冲器，２Ｇ控制以２开头的缓冲器。
11、２４５八双向总线发送/接收器（总线收发器）ＤＩＲ为双向选通脚，Ｇ为控制信号（低电平有效）三、触发器的作用：74、273、374触发器主要用在开机复位电路中做逻辑电平转换。
如果损坏会造成不能开机、复位不正常、不能软关机等故障。
什么是逻辑门电路常见的逻辑门有哪些逻辑门电路是现代电子电路中常见的一种技术组件，在计算机科学和电子工程领域中扮演着重要的角色。
本文将介绍逻辑门电路的概念以及常见的逻辑门类型。
一、什么是逻辑门电路逻辑门电路是一种由逻辑门组成的电子电路，用于执行逻辑运算。
逻辑门是一个具有一个或多个逻辑输入和一个逻辑输出的设备，它根据输入信号的逻辑状态（通常是高电平或低电平）产生相应的输出信号。
逻辑门电路由多个逻辑门组成，通过逻辑门之间的连接和组合，可以实现复杂的逻辑运算和控制功能。
逻辑门电路广泛应用于数字电子系统，如计算机、手机、数码电视等。
二、常见的逻辑门类型1. 与门（AND Gate）与门是最基本的逻辑门之一，它具有两个或多个输入端和一个输出端。
当所有输入端都为高电平时，输出端才为高电平；只要有一个输入端为低电平，输出端就为低电平。
与门的符号通常用一个圆圈表示，并在圆圈内部标注与门的名称和输入端的数量。
例如，一个具有两个输入端的与门的符号为： |───|AND|───|2. 或门（OR Gate）或门是另一个常见的逻辑门，在多个输入端中只要有一个为高电平时，输出端就为高电平；只有所有输入端都为低电平时，输出端才为低电平。
或门的符号通常用一个“＋”符号表示，并在符号上标注或门的名称和输入端的数量。
例如，一个具有三个输入端的或门的符号为： ___───| OR |───___3. 非门（NOT Gate）非门也被称为反相器，它只有一个输入端和一个输出端。
非门的输出与输入电平相反，即当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。
非门的符号通常用一个小圆圈表示，并在圆圈内部标注非门的名称。
例如，一个非门的符号为：|───|NOT|───|4. 异或门（XOR Gate）异或门是逻辑门中的一种特殊类型，它具有两个输入端和一个输出端。
当两个输入端的电平相同时，输出端为低电平；当两个输入端的电平不同时，输出端为高电平。
什么是逻辑门电路逻辑门电路的注意事项实现基本和常用逻辑运算的电子电路叫逻辑门电路。
那么你对逻辑门电路了解多少呢?以下是由店铺整理关于什么是逻辑门电路的内容，希望大家喜欢!逻辑门电路的简介定义最基本的逻辑关系是与、或、非，最基本的逻辑门是与门、或门和非门。
实现“与”运算的叫与门，实现“或”运算的叫或门，实现“非”运算的叫非门，也叫做反相器，等等。
逻辑门是在集成电路(也称：集成电路)上的基本组件。
组成逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。
也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路。
简单的逻辑门可由晶体管组成。
这些晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。
作用高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
常见的逻辑门包括“与”门，“或”门，“非”门，“异或”门(也称：互斥或)等等。
逻辑门可以组合使用实现更为复杂的逻辑运算。
类别逻辑门电路是数字电路中最基本的逻辑元件。
所谓门就是一种开关，它能按照一定的条件去控制信号的通过或不通过。
门电路的输入和输出之间存在一定的逻辑关系(因果关系)，所以门电路又称为逻辑门电路。
基本逻辑关系为“与”、“或”、“非”三种。
逻辑门电路按其内部有源器件的不同可以分为三大类。
第一类为双极型晶体管逻辑门电路，包括TTL、ECL电路和I2L电路等几种类型;第二类为单极型MOS逻辑门电路，包括NMOS、PMOS、LDMOS、VDMOS、VVMOS、IGT等几种类型;第三类则是二者的组合BICMOS门电路。
常用的是CMOS逻辑门电路。
1、TTL全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。
TTL主要有BJT(Bipolar Junction Transistor 即双极结型晶体管，晶体三极管)和电阻构成，具有速度快的特点。
