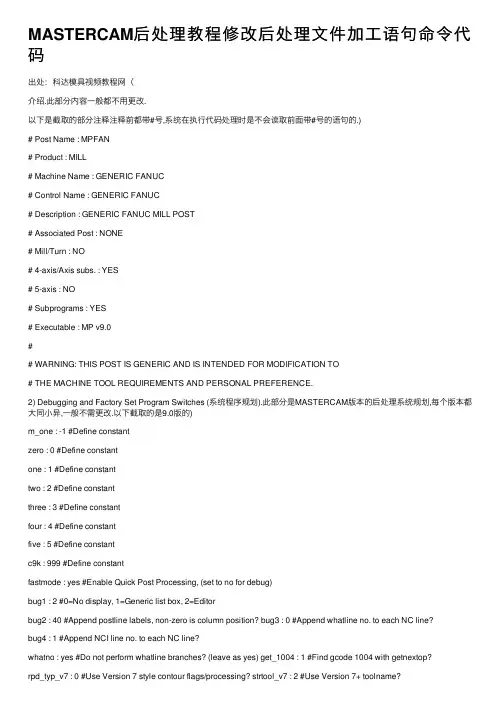

MASTERCAM后处理教程修改后处理⽂件加⼯语句命令代码出处：科达模具视频教程⽹（介绍.此部分内容⼀般都不⽤更改.以下是截取的部分注释注释前都带#号,系统在执⾏代码处理时是不会读取前⾯带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) Debugging and Factory Set Program Switches (系统程序规划).此部分是MASTERCAM版本的后处理系统规划,每个版本都⼤同⼩异,⼀般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position? bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes) get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing? strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aft newglobal : 1 #Error checking for global variables getnextop : 0 #Build the next variable table3）General Output Settings(常规后处理设定).此部分可视情况更改,以适合机台或个⼈使⽤.以下截取的是9.0版的⼀些常规设定.冒号前⾯的是变量,冒号后⾯的是设定值,#号后⾯是注解(⼀般是说明0代表什么,1代表什么,2代表什么,yes或no应该不⽤翻译了吧?!)英⽂后⾯的中⽂注解是我加进去的,翻译的不是很详细,但相信⼤家能看懂.没有翻译的就表⽰我根本不会或此设定不常⽤....嘿嘿...sub_level : 1 #Enable automatic subprogram support(启⽤⾃动⽀持⼦程式)breakarcs : 2 #Break arcs, 0 = no, 1 = quadrants, 2 = 180deg. max arcs(打断圆弧⽅式)arcoutput : 1 #0 = IJK, 1 = R no sign, 2 = R signed neg. over180(转出圆弧⽅式)arctype : 2 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St, 4=unsigned inc. do_full_arc : 0 #Allow full circle output? 0=no, 1=no (是否转成整圆⽅式)helix_arc : 0 #Support helix arc output, 0=no, 1=all planes,2=XY plane only(是否转成螺旋弧)arccheck : 1 #Check for small arcs, convert to linear(是否检测⼩圆弧并将其转成线)atol : .01 #Angularity tolerance for arccheck = 2(圆弧⾓度公差) ltol : .002 #Length tolerance for arccheck = 1(圆弧长度公差) vtol : .1 #System tolerance(系统公差)maxfeedpm : 500 #Limit for feed in inch/min(最⼤进给-英制)ltol_m : .05 #Length tolerance for arccheck = 1, metric(圆弧长度公差-公制)vtol_m : .0025 #System tolerance, metric(系统公差-公制) maxfeedpm_m : 10000 #Limit for feed in mm/min(最⼤进给-公制) force_wcs : no #Force WCS output at every toolchange?(换⼑时是否转出WCS坐标)spaces : 0 #Number of spaces to add between fields(两⾏之间是否加⼊空格)omitseq : yes #Omit sequence numbers?(是否省略序列号) seqmax : 9999 #Max. sequence number(最⼤序列号) stagetool : 0 #0 = Do not pre-stage tools, 1 = Stage tools(是否沿⽤⼑具)use_gear : 0 #Output gear selection code, 0=no, 1=no (是否转成齿轮代码)max_speed : 10000 #Maximum spindle speed(最⼤转速)min_speed : 50 #Minimum spindle speed(最⼩转速)nobrk : no #Omit breakup of x, y & z rapid movesprogname : 0 #Use uppercase for program name (sprogname)(程式名称是否使⽤⼤写)4）中间还有⼀些例如:Common User-defined(指令设定),Format statements(格式报告),definitions for NC output(NC代码限定),Error messages(出错信息),Toolchange / NC output Variable Formats(⼑具变量)等基本上都是系统固定格式,不需要更改.在此就不再详述.当然,我也不建议你更改这些项⽬,如果你改错的话,系统很可能不执⾏或机台报警......5) Start of File and Toolchange Setup(⽂本内容和换⼑设定).此部分内容很重要,很多使⽤者都从这⾥着⼿把程式改成⾃⼰需要的格式.以下截取的是9.0版的部分内容,其中有些是我根据⾃⼰需要更改的,中⽂是我加的注解.引号内是可以更改的内容. "%", e(程式开头的百分号)*progno, e(程式号码)comment(注解,可有可⽆,如不需要则删除此句)"(PROGRAM NAME - ", sprogname, ")", e(程式名称,可有可⽆) "(", *tnote, *toffnote, *tlngnote, *tldia, ")", e(⼑具直径及补正参数显⽰,如不需要则把此整句删除)"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e(程式⽇期显⽰,可有可⽆)pbld, n, *"/M99", e (我⾃⼰加的⼀句,如不需要则整句删除,⽽不是只删除引号内的内容)pbld, n, *"G90", "G92","X0.Y0.Z10.", e(定义加⼯原点,也可以改为G54坐标)sav_absinc = absinc (绝对坐标系)......(中间省略的部分是系统根据⼑路⾃动转出的程式,⼀般不必改) ......MasterCAM9后处理的修改[⽇期：2009-08-18] 来源：数富作者：数富⼯程师[字体：⼤中⼩]MasterCAM9后处理的修改：MasterCAM系统缺省的后处理⽂件为MPFAN.PST，适⽤于FANUC（发那科）数控代码的控制器。
MASTERCAM后处理的设置和参数修改MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONALPREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。
此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editor bug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variables getnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。

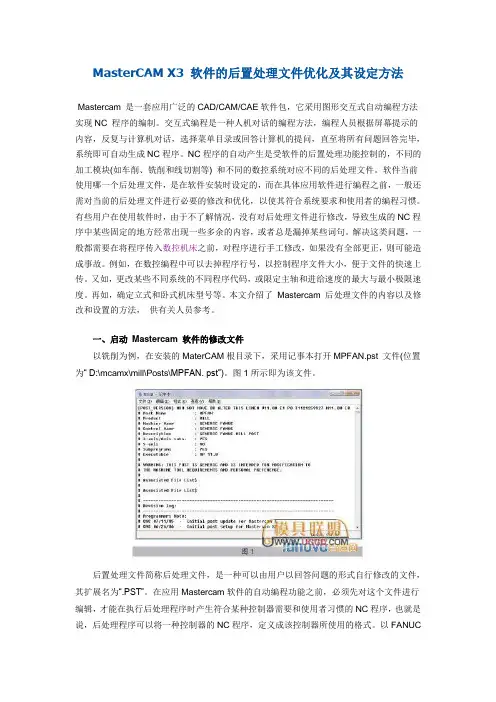

MasterCAM X3 软件的后置处理文件优化及其设定方法Mastercam 是一套应用广泛的CAD/CAM/CAE软件包，它采用图形交互式自动编程方法实现NC 程序的编制。
交互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或回答计算机的提问，直至将所有问题回答完毕，系统即可自动生成NC程序。
NC程序的自动产生是受软件的后置处理功能控制的，不同的加工模块(如车削、铣削和线切割等) 和不同的数控系统对应不同的后处理文件。
软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需对当前的后处理文件进行必要的修改和优化，以使其符合系统要求和使用者的编程习惯。
有些用户在使用软件时，由于不了解情况，没有对后处理文件进行修改，导致生成的NC程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句。
解决这类问题，一般都需要在将程序传入数控机床之前，对程序进行手工修改，如果没有全部更正，则可能造成事故。
例如，在数控编程中可以去掉程序行号，以控制程序文件大小，便于文件的快速上传。
又如，更改某些不同系统的不同程序代码，或限定主轴和进给速度的最大与最小极限速度。
再如，确定立式和卧式机床型号等。
本文介绍了Mastercam 后处理文件的内容以及修改和设置的方法，供有关人员参考。
一、启动Mastercam 软件的修改文件以铣削为例，在安装的MaterCAM根目录下，采用记事本打开MPFAN.pst 文件(位置为“ D:\mcamx\mill\Posts\MPFAN. pst”)。
图1所示即为该文件。
后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为“.PST”。
在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，也就是说，后处理程序可以将一种控制器的NC程序，定义成该控制器所使用的格式。
Mastercam软件安装好后，其默认的后处理是可以直接使用的，无需做任何修改。
（对于FANUC,哈斯系统是没有问题的，其他系统没有用过，不敢乱讲。
）
由于一些特殊的原因，我们想修改一下后处理，比如去掉顺序号，这样程序就会小很多，这也是可以的。
Mastercam X版系列修改后处理有两种方式。
一是在软件里面修改，二是直接修改后处理文件。
今天给大家谈谈怎么在Mastercam软件里面修改。
单击菜单设置—控制器定义，弹出自定义控制器对话框。
在这里可以修改后处理。
1.删除行号。
单击NC输出，将输出行号的勾去掉即可。
2.备刀。
单击刀具，将启用预先架刀的例行程序打钩即可。
这个适用于机械手换刀的数控加工中心。
3.修改圆弧是用I，J，K还是R。
单击圆弧，在这里修改。
关于在软件Mastercam中常用的后处理修改就这么多。

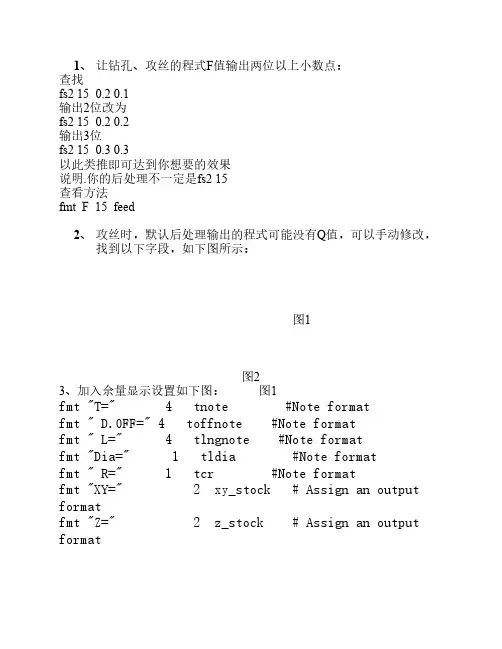

当然，要删除四轴A0.，％，关闭程序开头的一些信息，刀具信息的显示，程序结尾回零去掉X0.等等，这些都要去后处理文件中修改。
今天先谈到这，在后处理文件中修改后处理的问题下次再谈。
Mastercam后处理文件及设定方法-1（转载）2010年03月09日星期二23:37Mastercam后处理文件及设定方法Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC 程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
Mastercam后处理文件介绍及修改
仲兴国
【期刊名称】《机械工程师》
【年(卷),期】2008(000)004
【摘要】NC程序的自动产生是受软件的后置处理功能控制的,后置处理文件的编辑和设定,对所有的CAD/CAM软件都是需要的.但是使用者经常忽略这一点,在每次生成NC程序后去对程序进行修改,不仅浪费时间,而且容易出错导致事故.文中介绍了Mastercam后处理文件的内容以及修改和设置的方法.
【总页数】3页(P40-42)
【作者】仲兴国
【作者单位】沈阳理工大学,应用技术学院机械系,辽宁,抚顺,113122
【正文语种】中文
【中图分类】TG502.7
【相关文献】

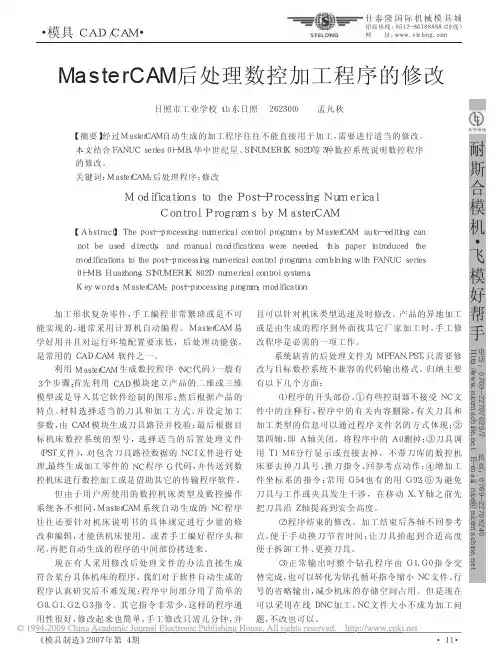

1.MasterCAM后处理数控加工程序的修改 [J], 孟凡秋
2.数控铣床FANUC系统的MasterCAM后处理修改技巧 [J], 韦江波;张伶俐
3.数控车床西门子802D系统的MasterCAM后处理修改 [J], 曹明
4.MasterCAM后处理程序的修改设定 [J], 仵建强
5.对MasterCAM9.0中SINUMERIK840D钻孔循环后处理的修改 [J], 钟如全因版权原因，仅展示原文概要，查看原文内容请购买。
Mastercam后处理程序修改的尝试Mastercam后处理程序修改的尝试Mastercam软件是由美国CNC SOFTWARE 公司研制开发的基于微机的CAD（计算机辅助设计）和CAM（计算机辅助制造）系统。
自1984年诞生以来，就以其强大的加工功能闻名于世。
由于其较好的性能价格比（对硬件的要求不高，操作灵活，易学易用，能使企业很快见到效益），是工业界和学校广泛采用的CAD和CAM系统。
后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
NC程序的生成受软件的后置处理程序的控制，不同数控系统的数控机床对应于不同的后置处理程序。
Mastercam的后置处理程序内定成适应日本FANUC控制器的通用格式。
在具体应用软件进行编程之前，一般要对当前的后处理程序进行修改和设定。
国产的数控系统一般在Mastercam中没有对应的.PST后处理文件。
我校的数控铣床采用的`是国产的数控系统（HX2000M数控系统），同样在Mastercam中也没有对应的.PST后处理文件。
Mastercam生成的NC代码需经多处修改后才能使用，极为不便。
在数控教学的实践中我渐渐有这样的想法，能不能针对我校的数控系统开发专用的Mastercam后处理程序，更好地进行数控实习教学呢？经过一段时间的摸索，我尝试着对Mastercam的后处理程序进行了相应的修改。
我使用的是Mastercam7.1的版本。
首先分析了学校采用HX2000M系统的数控铣床的特点和它的G、M代码的格式。
该系统不具有换刀功能，而且圆弧只能以I、J、K的形式编程。
接着我反复比较Mastercam内置的几十种后处理程序所生成的NC程序，发现其中由MP-EZ.PST后处理程序生成的NC程序与HX2000M编程格式最为相近。
我想格式相同之处越多，后处理程序修改的地方也就相对越少。
于是我确定把MP-EZ.PST后处理程序作为我尝试修改的后处理程序。
