高中物理速度选择器和回旋加速器技巧和方法完整版及练习题及解析

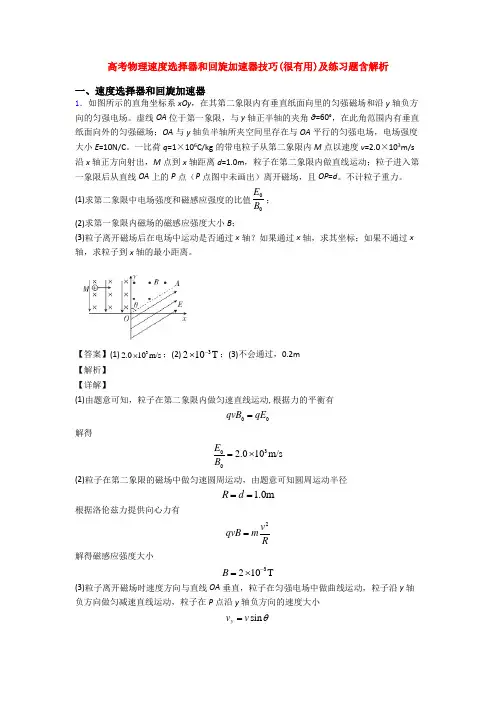

高考物理速度选择器和回旋加速器技巧(很有用)及练习题含解析一、速度选择器和回旋加速器1．如图所示的直角坐标系xOy ，在其第二象限内有垂直纸面向里的匀强磁场和沿y 轴负方向的匀强电场。

虚线OA 位于第一象限，与y 轴正半轴的夹角θ=60°，在此角范围内有垂直纸面向外的匀强磁场；OA 与y 轴负半轴所夹空间里存在与OA 平行的匀强电场，电场强度大小E =10N/C 。

一比荷q =1×106C/kg 的带电粒子从第二象限内M 点以速度v =2.0×103m/s 沿x 轴正方向射出，M 点到x 轴距离d =1.0m ，粒子在第二象限内做直线运动；粒子进入第一象限后从直线OA 上的P 点（P 点图中未画出）离开磁场，且OP =d 。

不计粒子重力。

(1)求第二象限中电场强度和磁感应强度的比值E B ；(2)求第一象限内磁场的磁感应强度大小B ；(3)粒子离开磁场后在电场中运动是否通过x 轴？如果通过x 轴，求其坐标；如果不通过x 轴，求粒子到x 轴的最小距离。

【答案】(1)32.010m/s ⨯；(2)3210T -⨯；(3)不会通过，0.2m 【解析】 【详解】(1)由题意可知，粒子在第二象限内做匀速直线运动,根据力的平衡有00qvB qE =解得302.010m/s E B =⨯ (2)粒子在第二象限的磁场中做匀速圆周运动，由题意可知圆周运动半径1.0m R d ==根据洛伦兹力提供向心力有2v qvB m R=解得磁感应强度大小3210T B -=⨯(3)粒子离开磁场时速度方向与直线OA 垂直，粒子在匀强电场中做曲线运动，粒子沿y 轴负方向做匀减速直线运动，粒子在P 点沿y 轴负方向的速度大小sin y v v θ=粒子在电场中沿y 轴方向的加速度大小cos y qEa mθ=设经过t ∆时间，粒子沿y 轴方向的速度大小为零，根据运动学公式有y yv t a ∆=t ∆时间内，粒子沿y 轴方向通过的位移大小2y v y t ∆=⋅∆联立解得0.3m y ∆=由于cos y d θ∆<故带电粒子离开磁场后不会通过x 轴，带电粒子到x 轴的最小距离cos 0.2m d d y θ'=-∆=2．如图所示，A 、B 两水平放置的金属板板间电压为U(U 的大小、板间的场强方向均可调节)，在靠近A 板的S 点处有一粒子源能释放初速度为零的不同种带电粒子，这些粒子经A 、B 板间的电场加速后从B 板上的小孔竖直向上飞出，进入竖直放置的C 、D 板间，C 、D 板间存在正交的匀强电场和匀强磁场，匀强电场的方向水平向右，大小为E ，匀强磁场的方向水平向里，大小为B 1。

高中物理速度选择器和回旋加速器技巧和方法完整版及练习题及解析一、速度选择器和回旋加速器1．如图所示，虚线O 1O 2是速度选择器的中线，其间匀强磁场的磁感应强度为B 1，匀强电场的场强为E （电场线没有画出）。

照相底片与虚线O 1O 2垂直，其右侧偏转磁场的磁感应强度为B 2。

现有一个离子沿着虚线O 1O 2向右做匀速运动，穿过照相底片的小孔后在偏转磁场中做半径为R 的匀速圆周运动，最后垂直打在照相底片上（不计离子所受重力）。

(1)求该离子沿虚线运动的速度大小v ； (2)求该离子的比荷q m； (3)如果带电量都为q 的两种同位素离子，沿着虚线O 1O 2射入速度选择器，它们在照相底片的落点间距大小为d ，求这两种同位素离子的质量差△m 。

【答案】(1)1E v B =；(2)12q E m RB B =；(3)122B B qd m E∆=【解析】 【分析】 【详解】(1)离子沿虚线做匀速直线运动，合力为0Eq =B 1qv解得1Ev B =(2)在偏转磁场中做半径为R 的匀速圆周运动，所以22mv B qv R= 解得12q E m RB B = (3)设质量较小的离子质量为m 1，半径R 1；质量较大的离子质量为m 2，半径为R 2 根据题意R 2=R 1+2d 它们带电量相同，进入底片时速度都为v ，得2121m v B qv R =2222m v B qv R =联立得22121()B qm m m R R v∆=-=- 化简得122B B qdm E∆=2．某粒子源向周围空间辐射带电粒子，工作人员欲通过质谱仪测量粒子的比荷，如图所示，其中S 为粒子源，A 为速度选择器，当磁感应强度为B 1，两板间电压为U ，板间距离为d 时，仅有沿轴线方向射出的粒子通过挡板P 上的狭缝进入偏转磁场，磁场的方向垂直于纸面向外，磁感应强度大小为B 2，磁场右边界MN 平行于挡板，挡板与竖直方向夹角为α，最终打在胶片上离狭缝距离为L 的D 点，不计粒子重力。

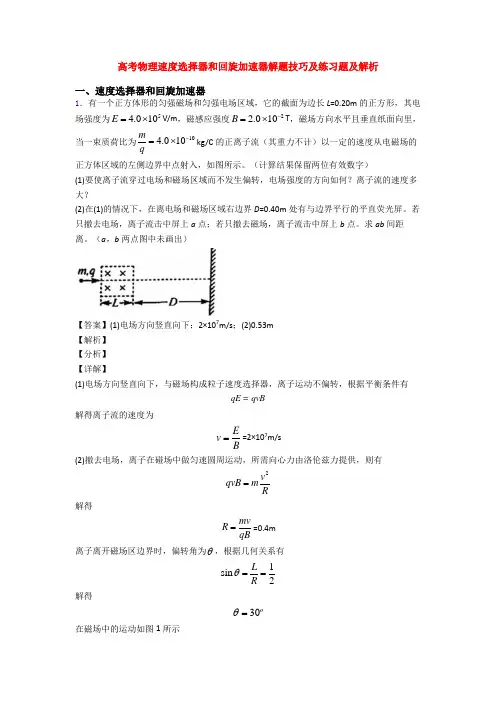

高考物理速度选择器和回旋加速器解题技巧及练习题及解析一、速度选择器和回旋加速器1．有一个正方体形的匀强磁场和匀强电场区域，它的截面为边长L =0.20m 的正方形，其电场强度为54.010E =⨯V/m ，磁感应强度22.010B -=⨯T ，磁场方向水平且垂直纸面向里，当一束质荷比为104.010mq-=⨯kg/C 的正离子流（其重力不计）以一定的速度从电磁场的正方体区域的左侧边界中点射入，如图所示。

（计算结果保留两位有效数字） (1)要使离子流穿过电场和磁场区域而不发生偏转，电场强度的方向如何？离子流的速度多大？(2)在(1)的情况下，在离电场和磁场区域右边界D =0.40m 处有与边界平行的平直荧光屏。

若只撤去电场，离子流击中屏上a 点；若只撤去磁场，离子流击中屏上b 点。

求ab 间距离。

（a ，b 两点图中未画出）【答案】(1)电场方向竖直向下；2×107m/s ；(2)0.53m 【解析】 【分析】 【详解】(1)电场方向竖直向下，与磁场构成粒子速度选择器，离子运动不偏转，根据平衡条件有qE qvB =解得离子流的速度为Ev B==2×107m/s (2)撤去电场，离子在碰场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m R=解得mvR qB==0.4m 离子离开磁场区边界时，偏转角为θ，根据几何关系有1sin 2L R θ== 解得30θ=o在磁场中的运动如图1所示偏离距离1cos y R R θ=-=0.054m离开磁场后离子做匀速直线运动，总的偏离距离为1tan y y D θ=+=0.28m若撤去磁场，离子在电场中做匀变速曲线运动通过电场的时间L t v≤加速度qE a m=偏转角为θ'，如图2所示则21tan 2y v qEL vmv θ'=== 偏离距离为2212y at ==0.05m 离开电场后离子做匀速直线运动，总的偏离距离2tan y y D θ''=+=0.25m所以a 、b 间的距离ab =y +y '=0.53m2．如图所示，竖直挡板MN 右侧空间存在相互垂直的匀强电场和匀强磁场，电场方向竖直向上，电场强度E =100N/C ，磁场方向垂直纸面向里，磁感应强度B =0.2T ，场中A 点与挡板的距离L =0.5m 。

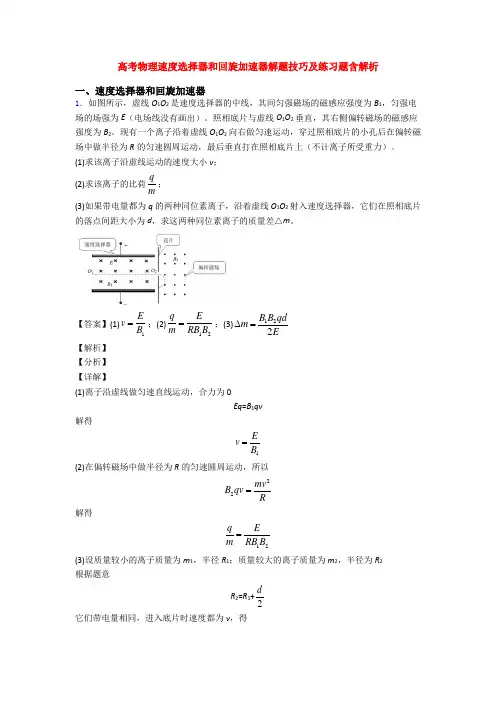

高考物理速度选择器和回旋加速器解题技巧及练习题含解析一、速度选择器和回旋加速器1．如图所示，虚线O 1O 2是速度选择器的中线，其间匀强磁场的磁感应强度为B 1，匀强电场的场强为E （电场线没有画出）。

照相底片与虚线O 1O 2垂直，其右侧偏转磁场的磁感应强度为B 2。

现有一个离子沿着虚线O 1O 2向右做匀速运动，穿过照相底片的小孔后在偏转磁场中做半径为R 的匀速圆周运动，最后垂直打在照相底片上（不计离子所受重力）。

(1)求该离子沿虚线运动的速度大小v ； (2)求该离子的比荷q m； (3)如果带电量都为q 的两种同位素离子，沿着虚线O 1O 2射入速度选择器，它们在照相底片的落点间距大小为d ，求这两种同位素离子的质量差△m 。

【答案】(1)1E v B =；(2)12q E m RB B =；(3)122B B qd m E∆=【解析】 【分析】 【详解】(1)离子沿虚线做匀速直线运动，合力为0Eq =B 1qv解得1Ev B =(2)在偏转磁场中做半径为R 的匀速圆周运动，所以22mv B qv R= 解得12q E m RB B = (3)设质量较小的离子质量为m 1，半径R 1；质量较大的离子质量为m 2，半径为R 2 根据题意R 2=R 1+2d 它们带电量相同，进入底片时速度都为v ，得2121m vB qv R =2222m v B qv R =联立得22121()B qm m m R R v∆=-=- 化简得122B B qdm E∆=2．有一个正方体形的匀强磁场和匀强电场区域，它的截面为边长L =0.20m 的正方形，其电场强度为54.010E =⨯V/m ，磁感应强度22.010B -=⨯T ，磁场方向水平且垂直纸面向里，当一束质荷比为104.010mq-=⨯kg/C 的正离子流（其重力不计）以一定的速度从电磁场的正方体区域的左侧边界中点射入，如图所示。

（计算结果保留两位有效数字） (1)要使离子流穿过电场和磁场区域而不发生偏转，电场强度的方向如何？离子流的速度多大？(2)在(1)的情况下，在离电场和磁场区域右边界D =0.40m 处有与边界平行的平直荧光屏。

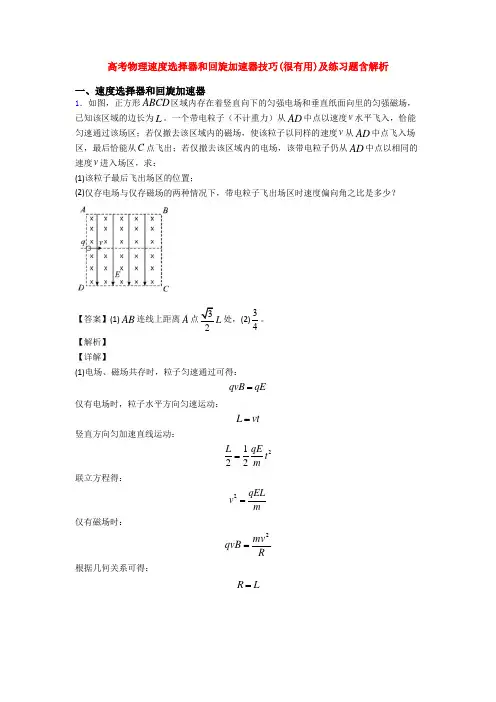

高考物理速度选择器和回旋加速器技巧(很有用)及练习题含解析一、速度选择器和回旋加速器1．如图，正方形ABCD 区域内存在着竖直向下的匀强电场和垂直纸面向里的匀强磁场，已知该区域的边长为L 。

一个带电粒子（不计重力）从AD 中点以速度v 水平飞入，恰能匀速通过该场区；若仅撤去该区域内的磁场，使该粒子以同样的速度v 从AD 中点飞入场区，最后恰能从C 点飞出；若仅撤去该区域内的电场，该带电粒子仍从AD 中点以相同的速度v 进入场区，求： (1)该粒子最后飞出场区的位置；(2)仅存电场与仅存磁场的两种情况下，带电粒子飞出场区时速度偏向角之比是多少？【答案】(1)AB 连线上距离A 3L 处，(2)34。

【解析】 【详解】(1)电场、磁场共存时，粒子匀速通过可得：qvB qE =仅有电场时，粒子水平方向匀速运动：L vt =竖直方向匀加速直线运动：2122L qE t m= 联立方程得：2qELv m=仅有磁场时：2mv qvB R= 根据几何关系可得：R L =设粒子从M 点飞出磁场，由几何关系：AM 222L R ⎛⎫- ⎪⎝⎭=32L 所以粒子离开的位置在AB 连线上距离A 点32L 处； (2)仅有电场时，设飞出时速度偏角为α，末速度反向延长线过水平位移中点：2tan 12LL α==解得：45α︒=仅有磁场时，设飞出时速度偏角为β：tan 3AMOAβ== 解得：60β︒= 所以偏转角之比：34αβ=。

2．如图，空间存在匀强电场和匀强磁场，电场方向为y 轴正方向，磁场方向垂直于xy 平面（纸面）向外，电场E 和磁场B 都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样。

一带正电的粒子质量为m 、电荷量为q 从P (x =0，y =h )点以一定的速度平行于x 轴正向入射。

这时若只有磁场，粒子将做半径为R 0的圆周运动；若同时存在电场和磁场，粒子恰好做直线运动．求：（1）若只有磁场，粒子做圆周运动的半径R 0大小； （2）若同时存在电场和磁场，粒子的速度0v 大小；（3）现在，只加电场，当粒子从P 点运动到x =R 0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x 轴交于M 点。

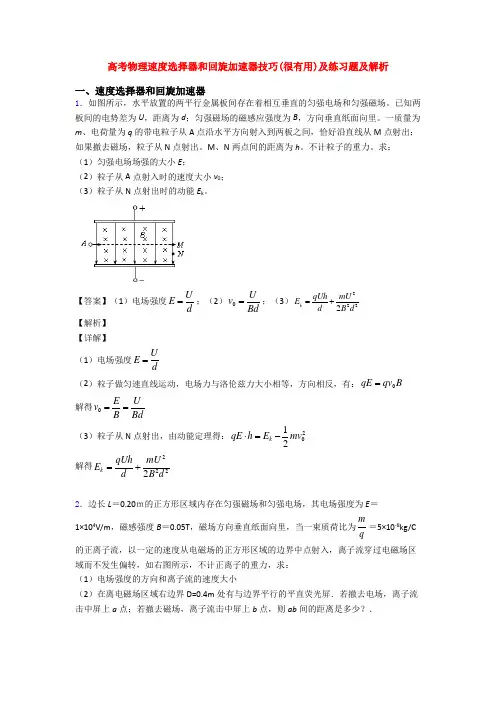

高考物理速度选择器和回旋加速器技巧(很有用)及练习题及解析一、速度选择器和回旋加速器1．如图所示，水平放置的两平行金属板间存在着相互垂直的匀强电场和匀强磁场。

已知两板间的电势差为U ，距离为d ；匀强磁场的磁感应强度为B ，方向垂直纸面向里。

一质量为m 、电荷量为q 的带电粒子从A 点沿水平方向射入到两板之间，恰好沿直线从M 点射出；如果撤去磁场，粒子从N 点射出。

M 、N 两点间的距离为h 。

不计粒子的重力。

求： （1）匀强电场场强的大小E ； （2）粒子从A 点射入时的速度大小v 0； （3）粒子从N 点射出时的动能E k 。

【答案】（1）电场强度U E d =；（2）0U v Bd=；（3）2222k qUh mU E d B d =+【解析】 【详解】（1）电场强度U E d=（2）粒子做匀速直线运动，电场力与洛伦兹力大小相等，方向相反，有：0qE qv B = 解得0E U v B Bd== （3）粒子从N 点射出，由动能定理得：2012k qE h E mv ⋅=-解得2222k qUh mU E d B d=+2．边长L ＝0.20ｍ的正方形区域内存在匀强磁场和匀强电场，其电场强度为E ＝1×104V/m ，磁感强度B ＝0.05T ，磁场方向垂直纸面向里，当一束质荷比为mq＝5×10-8kg/C 的正离子流，以一定的速度从电磁场的正方形区域的边界中点射入，离子流穿过电磁场区域而不发生偏转，如右图所示，不计正离子的重力，求： （1）电场强度的方向和离子流的速度大小（2）在离电磁场区域右边界D=0.4m 处有与边界平行的平直荧光屏．若撤去电场，离子流击中屏上a 点；若撤去磁场，离子流击中屏上b 点，则ab 间的距离是多少？．【答案】（1）竖直向下；52s 10m /⨯（2）1.34m 【解析】 【详解】（1）正离子经过正交场时竖直方向平衡，因洛伦兹力向上，可知电场力向下，则电场方向竖直向下； 由受力平衡得qE qvB =离子流的速度5210m /s Ev B==⨯ （2）撤去电场，离子在磁场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m r=故0.2m mvr qB== 离子离开磁场后做匀速直线运动，作出离子的运动轨迹如图一所示图一由几何关系可得，圆心角60θ=︒1sin (0.60.13)m x L D R θ=+-=- 11tan (0.630.3)m=0.74m y x θ==若撤去磁场，离子在电场中做类平抛运动，离开电场后做匀速直线运动，运动轨迹如图二所示图二通过电场的时间6110Lt s v-==⨯ 加速度11210m /s qEa m==⨯ 在电场中的偏移量210.1m 2y at == 粒子恰好从电场右下角穿出电场，则tan 1y xv v α==由几何关系得20.4m y =a 和b 的距离()120.63-0.30.40.2m ab y y y L =++=++=1.34m3．如图所示，相距为d 的平行金属板M 、N 间存在匀强电场和垂直纸面向里、磁感应强度为B 0的匀强磁场；在xOy 直角坐标平面内，第一象限有沿y 轴负方向场强为E 的匀强电场，第四象限有垂直坐标平面向里、磁感应强度为B 的匀强磁场．一质量为m 、电荷量为q 的正离子(不计重力)以初速度v 0沿平行于金属板方向射入两板间并做匀速直线运动，从P 点垂直y 轴进入第一象限，经过x 轴上的A 点射出电场进入磁场．已知离子过A 点时的速度方向与x 轴成45°角．求：(1)金属板M 、N 间的电压U ；(2)离子运动到A 点时速度v 的大小和由P 点运动到A 点所需时间t ；(3)离子第一次离开第四象限磁场区域的位置C (图中未画出)与坐标原点的距离OC ．【答案】(1)00B v d ；(2) t ＝0mv qE；(3) 2002mv mv qE qB + 【解析】 【分析】 【详解】离子的运动轨迹如下图所示（1）设平行金属板M 、N 间匀强电场的场强为0E ，则有：0U E d =因离子所受重力不计，所以在平行金属板间只受有电场力和洛伦兹力，又因离子沿平行于金属板方向射入两板间并做匀速直线运动，则由平衡条件得：000qE qv B = 解得：金属板M 、N 间的电压00U B v d =（2）在第一象限的电场中离子做类平抛运动，则由运动的合成与分解得：0cos 45v v=o故离子运动到A 点时的速度：02v v =根据牛顿第二定律：qE ma =设离子电场中运动时间t ，出电场时在y 方向上的速度为y v ，则在y 方向上根据运动学公式得y v at =且0tan 45y v v =o联立以上各式解得，离子在电场E 中运动到A 点所需时间：0mv t qE=（3）在磁场中离子做匀速圆周运动，洛伦兹力提供向心力，则由牛顿第二定律有：2v qvB m R=解得：02mv mv R qB qB==由几何知识可得022cos 452mv AC R R qB===o在电场中，x 方向上离子做匀速直线运动，则200mv OA v t qE==因此离子第一次离开第四象限磁场区域的位置C 与坐标原点的距离为：2002mv mv OC OA AC qE qB=+=+【点睛】本题考查电场力与洛伦兹力平衡时的匀速直线运动、带电粒子在匀强磁场中的运动的半径与速率关系、带电粒子在匀强电场中的运动、运动的合成与分解、牛顿第二定律、向心力、左手定则等知识，意在考查考生处理类平抛运动及匀速圆周运动问题的能力．4．如图所示，两平行金属板水平放置，间距为d ，两极板接在电压可调的电源上。

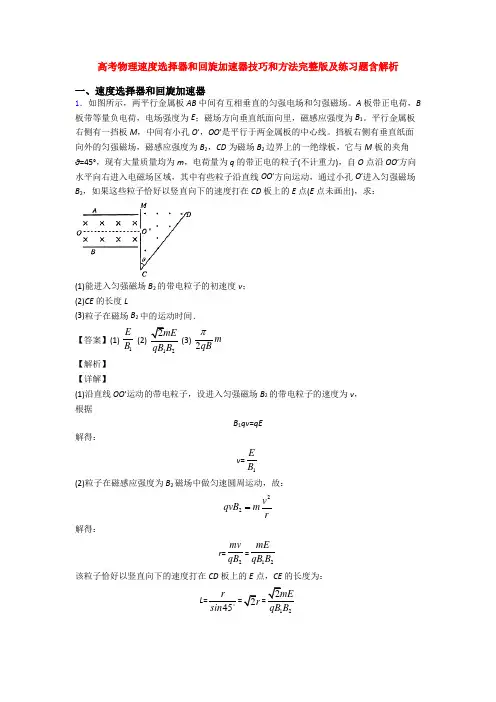

高考物理速度选择器和回旋加速器技巧和方法完整版及练习题含解析一、速度选择器和回旋加速器1．如图所示，两平行金属板AB 中间有互相垂直的匀强电场和匀强磁场。

A 板带正电荷，B 板带等量负电荷，电场强度为E ；磁场方向垂直纸面向里，磁感应强度为B 1。

平行金属板右侧有一挡板M ，中间有小孔O ′，OO ′是平行于两金属板的中心线。

挡板右侧有垂直纸面向外的匀强磁场，磁感应强度为B 2，CD 为磁场B 2边界上的一绝缘板，它与M 板的夹角θ=45°，现有大量质量均为m ，电荷量为q 的带正电的粒子(不计重力)，自O 点沿OO ′方向水平向右进入电磁场区域，其中有些粒子沿直线OO ′方向运动，通过小孔O ′进入匀强磁场B 2，如果这些粒子恰好以竖直向下的速度打在CD 板上的E 点(E 点未画出)，求：(1)能进入匀强磁场B 2的带电粒子的初速度v ； (2)CE 的长度L(3)粒子在磁场B 2中的运动时间．【答案】(1)1 E B (2) 122mE qB B (3) 2m qB π 【解析】 【详解】(1)沿直线OO ′运动的带电粒子，设进入匀强磁场B 2的带电粒子的速度为v ， 根据B 1qv =qE解得：v =1EB (2)粒子在磁感应强度为B 2磁场中做匀速圆周运动，故：22v qvB m r=解得：r =2mv qB =12mE qB B 该粒子恰好以竖直向下的速度打在CD 板上的E 点，CE 的长度为：L =45r sin =2r 122mE(3) 粒子做匀速圆周运动的周期2mT qBπ= 2t m qBπ=2．如图所示，相距为d 的平行金属板M 、N 间存在匀强电场和垂直纸面向里、磁感应强度为B 0的匀强磁场；在xOy 直角坐标平面内，第一象限有沿y 轴负方向场强为E 的匀强电场，第四象限有垂直坐标平面向里、磁感应强度为B 的匀强磁场．一质量为m 、电荷量为q 的正离子(不计重力)以初速度v 0沿平行于金属板方向射入两板间并做匀速直线运动，从P 点垂直y 轴进入第一象限，经过x 轴上的A 点射出电场进入磁场．已知离子过A 点时的速度方向与x 轴成45°角．求：(1)金属板M 、N 间的电压U ；(2)离子运动到A 点时速度v 的大小和由P 点运动到A 点所需时间t ；(3)离子第一次离开第四象限磁场区域的位置C (图中未画出)与坐标原点的距离OC ．【答案】(1)00B v d ；(2) t ＝0mv qE；(3) 2002mv mv qE qB + 【解析】 【分析】 【详解】离子的运动轨迹如下图所示（1）设平行金属板M 、N 间匀强电场的场强为0E ，则有：0U E d =因离子所受重力不计，所以在平行金属板间只受有电场力和洛伦兹力，又因离子沿平行于金属板方向射入两板间并做匀速直线运动，则由平衡条件得：000qE qv B = 解得：金属板M 、N 间的电压00U B v d =（2）在第一象限的电场中离子做类平抛运动，则由运动的合成与分解得：0cos 45v v=故离子运动到A 点时的速度：02v v =根据牛顿第二定律：qE ma =设离子电场中运动时间t ，出电场时在y 方向上的速度为y v ，则在y 方向上根据运动学公式得y v at =且0tan 45y v v =联立以上各式解得，离子在电场E 中运动到A 点所需时间：0mv t qE=（3）在磁场中离子做匀速圆周运动，洛伦兹力提供向心力，则由牛顿第二定律有：2v qvB m R=解得：02mv mv R qB qB== 由几何知识可得022cos 452mv AC R R qB===在电场中，x 方向上离子做匀速直线运动，则200mv OA v t qE==因此离子第一次离开第四象限磁场区域的位置C 与坐标原点的距离为：2002mv mv OC OA AC qE qB=+=+【点睛】本题考查电场力与洛伦兹力平衡时的匀速直线运动、带电粒子在匀强磁场中的运动的半径与速率关系、带电粒子在匀强电场中的运动、运动的合成与分解、牛顿第二定律、向心力、左手定则等知识，意在考查考生处理类平抛运动及匀速圆周运动问题的能力．3．如图所示，一束质量为m 、电荷量为q 的粒子，恰好沿直线从两带电平行板正中间通过，沿圆心方向进入右侧圆形匀强磁场区域，粒子经过圆形磁场区域后，其运动方向与入射方向的夹角为θ(弧度)．已知粒子的初速度为v 0，两平行板间与右侧圆形区域内的磁场的磁感应强度大小均为B ，方向均垂直纸面向内，两平行板间距为d ，不计空气阻力及粒子重力的影响，求：(1)两平行板间的电势差U ；(2)粒子在圆形磁场区域中运动的时间t ； (3)圆形磁场区域的半径R ．【答案】(1)U=Bv0d；（2）mqBθ；（3）R=0tan2mvqBθ【解析】【分析】（1）由粒子在平行板间做直线运动可知洛伦兹力和电场力平衡，可得两平行板间的电势差．（2）在圆形磁场区域中，洛伦兹力提供向心力，找到转过的角度和周期的关系可得粒子在圆形磁场区域中运动的时间．（3）)由几何关系求半径R．【详解】(1)由粒子在平行板间做直线运动可知，Bv0q=qE，平行板间的电场强度E=Ud，解得两平行板间的电势差：U=Bv0d(2)在圆形磁场区域中，由洛伦兹力提供向心力可知：Bv0q=m2vr同时有T=2rvπ粒子在圆形磁场区域中运动的时间t=2θπT解得t=mBqθ(3)由几何关系可知：r tan2θ=R解得圆形磁场区域的半径R=0tan2mvqBθ4．实验中经常利用电磁场来改变带电粒子运动的轨迹．如图所示，氕、氘、氚三种粒子同时沿直线在纸面内通过电场强度为E、磁感应强度为B的复合场区域．进入时氕与氘、氘与氚的间距均为d，射出复合场后进入y轴与MN之间（其夹角为θ）垂直于纸面向外的匀强磁场区域Ⅰ，然后均垂直于边界MN射出．虚线MN与PQ间为真空区域Ⅱ且PQ与MN平行．已知质子比荷为qm，不计重力．（1）求粒子做直线运动时的速度大小v；（2）求区域Ⅰ内磁场的磁感应强度B1；（3）若虚线PQ右侧还存在一垂直于纸面的匀强磁场区域Ⅲ，经该磁场作用后三种粒子均能汇聚于MN上的一点，求该磁场的最小面积S和同时进入复合场的氕、氚运动到汇聚点的时间差△t．【答案】（1）EB（2）mEqdB（3）(2)BdEπθ+【解析】【分析】由电场力与洛伦兹力平衡即可求出速度；由洛伦兹力提供向心力结合几何关系即可求得区域Ⅰ内磁场的磁感应强度B1；分析可得氚粒子圆周运动直径为3r，求出磁场最小面积，在结合周期公式即可求得时间差．【详解】（1）粒子运动轨迹如图所示:由电场力与洛伦兹力平衡，有：Bqv＝Eq解得：E vB =（2）由洛伦兹力提供向心力，有：2 1v qB v mr=由几何关系得：r＝d解得：1mEBqdB=（3）分析可得氚粒子圆周运动直径为3r，磁场最小面积为：22 13222r r Sπ⎛⎫⎛⎫=-⎪ ⎪⎝⎭⎝⎭解得：S＝πd2由题意得：B2＝2B1由2rTvπ=可得：2mTqBπ=由轨迹可知：△t1＝（3T1﹣T1）2θπ，其中112mTqBπ=△t2＝12（3T2﹣T2）其中222mTqBπ=解得：△t＝△t1+△t2＝()()122m dBqB Eθπθπ++=【点睛】本题考查带电粒子在电磁场中的运动，分析清楚粒子运动过程是解题的关键，注意在磁场中的运动要注意几何关系的应用．5．如图所示，两平行金属板相距为d，板间电压为U．两板之间还存在匀强磁场，磁感应强度大小为B，方向垂直纸面向里．平行金属板的右侧存在有界匀强磁场区域Ⅰ和Ⅱ，其磁感应强度的大小分别为B和2B．三条磁场边界彼此平行且MN与PQ间的距离为L．一群质量不同、电荷量均为＋q的粒子以一速度恰沿图中虚线OO'穿过平行金属板，然后垂直边界MN进入区域Ⅰ和Ⅱ，最后所有粒子均从A点上方（含A点）垂直于PQ穿出磁场．已知A点到OO'的距离为34L，不计粒子重力．求：（1）粒子在平行金属板中运动的速度大小；（2）从PQ穿出的粒子的最大质量和最小质量．【答案】（1）UvBd=（2）2max2536B qLdmU= ;2min23B qLdmU=【解析】【分析】(1)抓住带电粒子在平行金属板间做匀速直线运动，根据电场力和洛伦兹力相等求出粒子在平行金属板中运动的速度大小；(2)根据几何关系求出粒子在磁场中的最大半径和最小半径，结合半径公式求出粒子的最大质量和最小质量．【详解】(1) 带电粒子在平行金属板间做匀速直线运动，有：UqqvB d= 解得粒子在平行板中的运动速度v=U dB； (2) 由题意可知，根据mvr qB=知，质量越大，轨道半径越大，则质量最大的粒子从A 点射出，如图由于左边磁场磁感应强度是右边磁感应强度的一半，则粒子在左边磁场中的半径是右边磁场半径的2倍，根据几何关系知，右边磁场的宽度是左边磁场宽度的2倍，有：123(1cos )(1cos )4r r L θθ-+-=r 1sinθ+r 2sinθ=L ，2112r r =联立解得cosθ=725，12536L r = 根据max 1m v r qB =得最大质量为：m max =22536B LdqU粒子在左边磁场中的最小半径为：r min ＝23L 根据min minm v r qB =得最小质量为：m min ＝223B Ldq U． 【点睛】本题考查了带电粒子在磁场中的运动，关键作出运动的轨迹，通过几何关系求出临界半径是解决本题的关键，该题有一定的难度，对学生数学几何能力要求较高．6．如图所示，在两个水平平行金属极板间存在着竖直向下的匀强电场和垂直于纸面向里的匀强磁场，电场强度和磁感应强度的大小分别为E=2×106N/C 和B 1=0.1T ，极板的长度，间距足够大．在板的右侧还存在着另一圆形区域的匀强磁场，磁场的方向为垂直于纸面向外，圆形区域的圆心O 位于平行金属极板的中线上，圆形区域的半径。

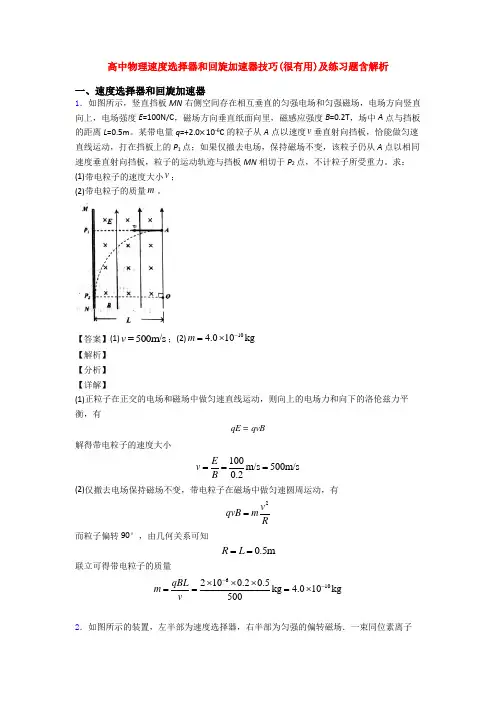

高中物理速度选择器和回旋加速器技巧(很有用)及练习题含解析一、速度选择器和回旋加速器1．如图所示，竖直挡板MN 右侧空间存在相互垂直的匀强电场和匀强磁场，电场方向竖直向上，电场强度E =100N/C ，磁场方向垂直纸面向里，磁感应强度B =0.2T ，场中A 点与挡板的距离L =0.5m 。

某带电量q =+2.0×10-6C 的粒子从A 点以速度v 垂直射向挡板，恰能做匀速直线运动，打在挡板上的P 1点；如果仅撤去电场，保持磁场不变，该粒子仍从A 点以相同速度垂直射向挡板，粒子的运动轨迹与挡板MN 相切于P 2点，不计粒子所受重力。

求： (1)带电粒子的速度大小v ； (2)带电粒子的质量m 。

【答案】(1)500m/s v =；(2)104.010kg m -=⨯【解析】 【分析】 【详解】(1)正粒子在正交的电场和磁场中做匀速直线运动，则向上的电场力和向下的洛伦兹力平衡，有qE qvB =解得带电粒子的速度大小100m/s 500m/s 0.2E v B === (2)仅撤去电场保持磁场不变，带电粒子在磁场中做匀速圆周运动，有2v qvB m R=而粒子偏转90°，由几何关系可知0.5m R L ==联立可得带电粒子的质量6102100.20.5kg 4.010kg 500qBL m v --⨯⨯⨯===⨯2．如图所示的装置，左半部为速度选择器，右半部为匀强的偏转磁场．一束同位素离子（质量为m ，电荷量为＋q ）流从狭缝S 1射入速度选择器，速度大小为v 0的离子能够沿直线通过速度选择器并从狭缝S 2射出，立即沿水平方向进入偏转磁场，最后打在照相底片D 上的A 点处．已知A 点与狭缝S 2的水平间距为3L ，照相底片D 与狭缝S 1、S 2的连线平行且距离为L ，忽略重力的影响．则（1）设速度选择器内部存在的匀强电场场强大小为E 0，匀强磁场磁感应强度大小为B 0，求E 0∶B 0；（2）求偏转磁场的磁感应强度B 的大小和方向；（3）若将右半部的偏转磁场换成方向竖直向下的匀强电场，要求同位素离子仍然打到A 点处，求离子分别在磁场中和在电场中从狭缝S 2运动到A 点处所用时间之比t 1∶t 2．【答案】（1）v 0（2）02mv B qL =，磁场方向垂直纸面向外（3）1239=∶t t π【解析】 【详解】（1）能从速度选择器射出的离子满足qE 0=qv 0B 0所以E 0∶B 0=v 0（2）离子进入匀强偏转磁场后做匀速圆周运动，由几何关系得：222()(3)R R L L =-+则2R L =由200v Bqv m R= 则2mv B qL=磁场方向垂直纸面向外 （3）磁场中，离子运动周期2RT v π=运动时间101263L tT v π==电场中，离子运动时间203=Lt 则磁场中和在电场中时间之比12239=∶t t π3．如图所示，在直角坐标系xOy 平面内有一个电场强度大小为E 、方向沿-y 方向的匀强电场，同时在以坐标原点O 为圆心、半径为R 的圆形区域内，有垂直于xOy 平面的匀强磁场，该圆周与x 轴的交点分别为P 点和Q 点，M 点和N 点也是圆周上的两点，OM 和ON 的连线与+x 方向的夹角均为θ=60°。

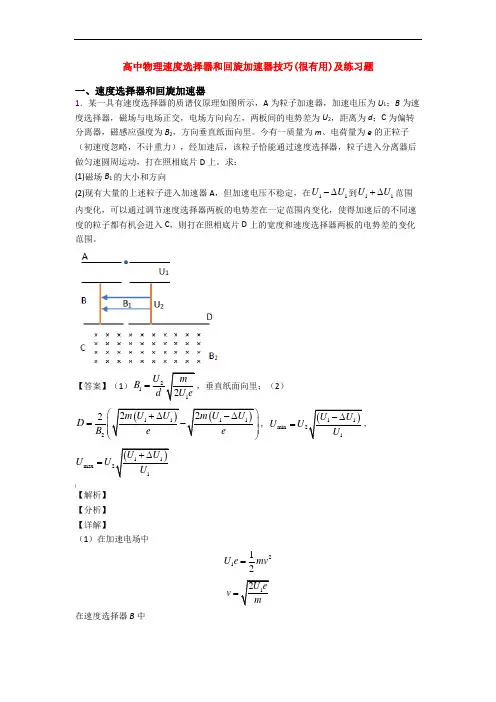

高中物理速度选择器和回旋加速器技巧(很有用)及练习题一、速度选择器和回旋加速器1．某一具有速度选择器的质谱仪原理如图所示，A为粒子加速器，加速电压为U1；B为速度选择器，磁场与电场正交，电场方向向左，两板间的电势差为U2，距离为d；C为偏转分离器，磁感应强度为B2，方向垂直纸面向里。

今有一质量为m、电荷量为e的正粒子（初速度忽略，不计重力），经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做匀速圆周运动，打在照相底片D上。

求：(1)磁场B1的大小和方向(2)现有大量的上述粒子进入加速器A，但加速电压不稳定，在11U U-∆到11U U+∆范围内变化，可以通过调节速度选择器两板的电势差在一定范围内变化，使得加速后的不同速度的粒子都有机会进入C，则打在照相底片D上的宽度和速度选择器两板的电势差的变化范围。

【答案】（1）2112U mBd U e=2）()()11112222m U U m U UDB e e+∆-∆=，()11min1U UU UU-∆=()11max1U UU UU+∆=]【解析】【分析】【详解】（1）在加速电场中2112U e mv=12U evm=在速度选择器B中21U eB v e d=\得1B =根据左手定则可知方向垂直纸面向里；（2）由可得加速电压不稳后获得的速度在一个范围内变化，最小值为1v =112mv R eB =最大值为2v =\ 222mv R eB =打在D 上的宽度为2122D R R =-22D B = 若要使不同速度的粒子都有机会通过速度选择器，则对速度为v 的粒子有1UeB v e d=得U=B 1vd【代入B1得2U U = 再代入v 的值可得电压的最小值min U U =最大值max U U =2．如图所示，虚线O1O2是速度选择器的中线，其间匀强磁场的磁感应强度为B1，匀强电场的场强为E（电场线没有画出）。

照相底片与虚线O1O2垂直，其右侧偏转磁场的磁感应强度为B2。

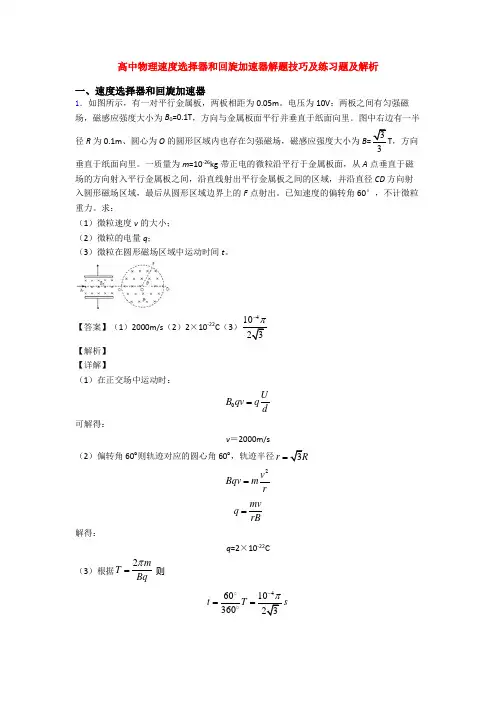

高中物理速度选择器和回旋加速器解题技巧及练习题及解析一、速度选择器和回旋加速器1．如图所示，有一对平行金属板，两板相距为0.05m 。

电压为10V ；两板之间有匀强磁场，磁感应强度大小为B 0=0.1T ，方向与金属板面平行并垂直于纸面向里。

图中右边有一半径R 为0.1m 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为B =3T ，方向垂直于纸面向里。

一质量为m =10-26kg 带正电的微粒沿平行于金属板面，从A 点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD 方向射入圆形磁场区域，最后从圆形区域边界上的F 点射出。

已知速度的偏转角60°，不计微粒重力。

求：（1）微粒速度v 的大小； （2）微粒的电量q ；（3）微粒在圆形磁场区域中运动时间t 。

【答案】（1）2000m/s （2）2×10-22C （3423-【解析】 【详解】（1）在正交场中运动时：0U B qv qd= 可解得：v ＝2000m/s（2）偏转角60°则轨迹对应的圆心角60°，轨迹半径3r R =2v Bqv m r=mv q rB=解得：q =2×10-22C（3）根据2mT Bqπ=则 46036023t T -==o o2．如图所示：在两个水平平行金属极板间存在着向下的匀强电场和垂直纸面向里的匀强磁场，电场强度和磁感应强度的大小分别为E =1×103N/C 和B 1=0.02T ，极板长度L =0.4m ，间距足够大。

在极板的右侧还存在着另一圆形匀强磁场区域，磁场的方向垂直纸面向外，圆形磁场的圆心O 位于平行金属板的中线上，圆形磁场的半径R =0.6m 。

有一带正电的粒子以一定初速度v 0沿极板中线水平向右飞入极板间恰好做匀速直线运动，然后进入圆形匀强磁场区域，飞出后速度方向偏转了74°，不计粒子重力，粒子的比荷qm=3.125×106C/kg ，sin37°=0.6,cos37°=0.8，5≈2.24。

高中物理速度选择器和回旋加速器解题技巧及练习题及解析一、速度选择器和回旋加速器1．如图所示，虚线O 1O 2是速度选择器的中线，其间匀强磁场的磁感应强度为B 1，匀强电场的场强为E （电场线没有画出）。

照相底片与虚线O 1O 2垂直，其右侧偏转磁场的磁感应强度为B 2。

现有一个离子沿着虚线O 1O 2向右做匀速运动，穿过照相底片的小孔后在偏转磁场中做半径为R 的匀速圆周运动，最后垂直打在照相底片上（不计离子所受重力）。

(1)求该离子沿虚线运动的速度大小v ； (2)求该离子的比荷q m； (3)如果带电量都为q 的两种同位素离子，沿着虚线O 1O 2射入速度选择器，它们在照相底片的落点间距大小为d ，求这两种同位素离子的质量差△m 。

【答案】(1)1E v B =；(2)12q E m RB B =；(3)122B B qd m E∆=【解析】 【分析】 【详解】(1)离子沿虚线做匀速直线运动，合力为0Eq =B 1qv解得1Ev B =(2)在偏转磁场中做半径为R 的匀速圆周运动，所以22mv B qv R= 解得12q E m RB B = (3)设质量较小的离子质量为m 1，半径R 1；质量较大的离子质量为m 2，半径为R 2 根据题意R 2=R 1+2d 它们带电量相同，进入底片时速度都为v ，得2121mv B qv R =2222m v B qv R =联立得22121()B qm m m R R v∆=-=- 化简得122B B qdm E∆=2．边长L ＝0.20ｍ的正方形区域内存在匀强磁场和匀强电场，其电场强度为E ＝1×104V/m ，磁感强度B ＝0.05T ，磁场方向垂直纸面向里，当一束质荷比为mq＝5×10-8kg/C的正离子流，以一定的速度从电磁场的正方形区域的边界中点射入，离子流穿过电磁场区域而不发生偏转，如右图所示，不计正离子的重力，求： （1）电场强度的方向和离子流的速度大小（2）在离电磁场区域右边界D=0.4m 处有与边界平行的平直荧光屏．若撤去电场，离子流击中屏上a 点；若撤去磁场，离子流击中屏上b 点，则ab 间的距离是多少？．【答案】（1）竖直向下；52s 10m /⨯（2）1.34m 【解析】 【详解】（1）正离子经过正交场时竖直方向平衡，因洛伦兹力向上，可知电场力向下，则电场方向竖直向下； 由受力平衡得qE qvB =离子流的速度5210m /s Ev B==⨯ （2）撤去电场，离子在磁场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m r=故0.2m mvr qB== 离子离开磁场后做匀速直线运动，作出离子的运动轨迹如图一所示图一由几何关系可得，圆心角60θ=︒1sin (0.60.13)m x L D R θ=+-=- 11tan (0.630.3)m=0.74m y x θ==-若撤去磁场，离子在电场中做类平抛运动，离开电场后做匀速直线运动，运动轨迹如图二所示图二通过电场的时间6110Lt s v-==⨯ 加速度11210m /s qEa m==⨯在电场中的偏移量210.1m2y at == 粒子恰好从电场右下角穿出电场，则tan 1y xv v α==由几何关系得20.4m y =a 和b 的距离()120.63-0.30.40.2m ab y y y L =++=++=1.34m3．如图所示为质谱仪的原理图，A 为粒子加速器，电压为1U ，B 为速度选择器，其内部匀强磁场与电场正交，磁感应强度为1B ，左右两板间距离为d ，C 为偏转分离器，内部匀强磁场的磁感应强度为2B ，今有一质量为m ，电量为q 且初速为0的带电粒子经加速器A 加速后，沿图示路径通过速度选择器B ，再进入分离器C 中的匀强磁场做匀速圆周运动，不计带电粒子的重力，试分析： （1）粒子带何种电荷；（2）粒子经加速器A 加速后所获得的速度v ； （3）速度选择器的电压2U ；（4）粒子在C 区域中做匀速圆周运动的半径R 。

高考物理速度选择器和回旋加速器技巧和方法完整版及练习题含解析一、速度选择器和回旋加速器1．如图所示，半径为R 的圆与正方形abcd 相内切，在ab 、dc 边放置两带电平行金属板，在板间形成匀强电场，且在圆内有垂直纸面向里的匀强磁场．一质量为m 、带电荷量为+q 的粒子从ad 边中点O 1沿O 1O 方向以速度v 0射入，恰沿直线通过圆形磁场区域，并从bc 边中点O 2飞出．若撤去磁场而保留电场，粒子仍从O 1点以相同速度射入，则粒子恰好打到某极板边缘．不计粒子重力．（1）求两极板间电压U 的大小（2）若撤去电场而保留磁场，粒子从O 1点以不同速度射入，要使粒子能打到极板上，求粒子入射速度的范围．【答案】（1）20mv q （2）00212122v v v -+≤≤ 【解析】试题分析：（1）由粒子的电性和偏转方向，确定电场强度的方向，从而就确定了两板电势的高低；再根据类平抛运动的规律求出两板间的电压．（2）先根据有两种场均存在时做直线运动的过程，求出磁感应强度的大小，当撤去电场后，粒子做匀速圆周运动，要使粒子打到板上，由几何关系求出最大半径和最小半径，从而由洛仑兹力提供向心力就能得出最大的速度和最小速度．（1）无磁场时，粒子在电场中做类平抛运动，根据类平抛运动的规律有：212R at =，02R v t =，2qUa Rm =解得：2mv U q=（2）由于粒子开始时在电磁场中沿直线通过，则有：02U qv B q R= 撤去电场保留磁场粒子将向上偏转，若打到a 点，如图甲图：由几何关系有：2r r R +=由洛伦兹力提供向心力有：211v qv B m r=解得：10212v v -=若打到b 点，如图乙所示：由几何关系有：2r R R '-=由洛伦兹力提供向心力有：222v qv B m r='解得：2021v v += 故010212122v v v v -+≤≤=2．如图所示，有一对平行金属板，两板相距为0.05m 。

高中物理速度选择器和回旋加速器技巧(很有用)及练习题含解析一、速度选择器和回旋加速器1．如图，平行金属板的两极板之间的距离为d ，电压为U 。

两极板之间有一匀强磁场，磁感应强度大小为B 0，方向与金属板面平行且垂直于纸面向里。

两极板上方一半径为R 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面向里。

一带正电的粒子从A 点以某一初速度沿平行于金属板面且垂直于磁场的方向射入两极板间，而后沿直径CD 方向射入圆形磁场区域，并从边界上的F 点射出。

已知粒子在圆形磁场区域运动过程中的速度偏转角23πθ=，不计粒子重力。

求：（1）粒子初速度v 的大小； （2）粒子的比荷。

【答案】（1）v = o U B d （2）3o q U m BB Rd= 【解析】 【详解】（1）粒子在平行金属板之间做匀速直线运动 qvB 0 = qE ① U = Ed ②由①②式得v = o UB d③ （2）在圆形磁场区域，粒子做匀速圆周运动，由牛顿第二定律有2v qvB m r= ④由几何关系有：tan2Rrθ=⑤ 由③④⑤式得：3o q Um BB Rd=⑥2．如图所示，两平行金属板相距为d ，板间电压为U ．两板之间还存在匀强磁场，磁感应强度大小为B，方向垂直纸面向里．平行金属板的右侧存在有界匀强磁场区域Ⅰ和Ⅱ，其磁感应强度的大小分别为B和2B．三条磁场边界彼此平行且MN与PQ间的距离为L．一群质量不同、电荷量均为＋q的粒子以一速度恰沿图中虚线OO'穿过平行金属板，然后垂直边界MN进入区域Ⅰ和Ⅱ，最后所有粒子均从A点上方（含A点）垂直于PQ穿出磁场．已知A点到OO'的距离为34L，不计粒子重力．求：（1）粒子在平行金属板中运动的速度大小；（2）从PQ穿出的粒子的最大质量和最小质量．【答案】（1）UvBd=（2）2max2536B qLdmU= ;2min23B qLdmU=【解析】【分析】(1)抓住带电粒子在平行金属板间做匀速直线运动，根据电场力和洛伦兹力相等求出粒子在平行金属板中运动的速度大小；(2)根据几何关系求出粒子在磁场中的最大半径和最小半径，结合半径公式求出粒子的最大质量和最小质量．【详解】(1) 带电粒子在平行金属板间做匀速直线运动，有：Uq qvBd=解得粒子在平行板中的运动速度v=U dB；(2) 由题意可知，根据mvrqB=知，质量越大，轨道半径越大，则质量最大的粒子从A点射出，如图由于左边磁场磁感应强度是右边磁感应强度的一半，则粒子在左边磁场中的半径是右边磁场半径的2倍，根据几何关系知，右边磁场的宽度是左边磁场宽度的2倍，有：123(1cos )(1cos )4r r L θθ-+-=r 1sinθ+r 2sinθ=L ，2112r r =联立解得cosθ=725，12536L r = 根据max 1m v r qB =得最大质量为：m max =22536B LdqU粒子在左边磁场中的最小半径为：r min ＝23L 根据min minm v r qB =得最小质量为：m min ＝223B Ldq U． 【点睛】本题考查了带电粒子在磁场中的运动，关键作出运动的轨迹，通过几何关系求出临界半径是解决本题的关键，该题有一定的难度，对学生数学几何能力要求较高．3．（1）获得阴极射线，一般采用的办法是加热灯丝，使其达到一定温度后溅射出电子，然后通过一定的电压加速．已知电子质量为m ，带电量为e ，加速电压为U ，若溅射出的电子初速度为0，试求加速之后的阴极射线流的速度大小v ．（2）实际问题中灯丝溅射出的电子初速度不为0，且速度大小满足某种分布，所以经过同一电压加速后的电子速度大小就不完全相同．但可以利用电场和磁场对电子的共同作用来筛选出科学研究所需要的特定速度的电子．设计如图所示的装置，上下极板接电源的正负极，虚线为中轴线，在装置右侧设置一个挡板，并在与中轴线相交处开设一个小孔，允许电子通过．调节极板区域内电场和磁场的强弱和方向，使特定速度的电子沿轴线穿过．请在图中画出满足条件的匀强磁场和匀强电场的方向．（3）为了确定从上述速度选择装置射出的阴极射线的速度，可采用如图所示的电偏转装置（截面图）．右侧放置一块绝缘荧光板，电子打在荧光板上发光，从而知道阴极射线所打的位置．现使荧光板紧靠平行极板右侧，并将其处于两板间的长度六等分，端点和等分点分别用a 、b 、c 、……表示．偏转电极连接一个闭合电路，将滑线变阻器也六等分，端点和等分点分别用A 、B 、C 、……表示．已知电子所带电量e = 1.6×10-19C ，取电子质量m = 9.0×10-31kg ，板间距和板长均为L ，电源电动势E = 120V ．实验中发现，当滑线变阻器的滑片滑到A 点时，阴极射线恰好沿中轴线垂直打到d 点；当滑片滑到D 点时，观察到荧光屏上f 点发光．忽略电源内阻、所有导线电阻、电子重力以及电子间的相互作用．请通过以上信息计算从速度选择装置射出的阴极射线的速度大小v0．【答案】（1）2eUm（2）如图所示：（3）6410m/s⨯【解析】（1）根据动能定理可以得到：212Ue mv=，则：2eUvm=；（2）当电子受到洛伦兹力和电场力相等时，即qvB Eq=，即EvB=，满足这个条件的电子才能通过，如图所示：（3）设当滑片滑到D点时两极板间电压为U，EU602V==由电子在电场中的偏转运动得：211()32eU LLmL v=则：63E410/4ev m sm==⨯．点睛：本题主要考查带电粒子在电场中的加速、速度选择器以及带电粒子在电场中的偏转问题，但是本题以信息题的形式出现，令人耳目一新的感觉，但是难度不大，是一道好题，对学生分析问题能起到良好的作用．4．如图所示的平面直角坐标系，x 轴水平，y 轴竖直，第一象限内有磁感应强度大小为B ，方向垂直坐标平面向外的匀强磁场；第二象限内有一对平行于x 轴放置的金属板，板间有正交的匀强电场和匀强磁场，电场方向沿y 轴负方向，场强大小未知，磁场垂直坐标平面向里，磁感应强度大小也为B ；第四象限内有匀强电场，电场方向与x 轴正方向成45°角斜向右上方，场强大小与平行金属板间的场强大小相同．现有一质量为m ，电荷量为q 的粒子以某一初速度进入平行金属板，并始终沿x 轴正方向运动，粒子进入第一象限后，从x 轴上的D 点与x 轴正方向成45°角进入第四象限，M 点为粒子第二次通过x 轴的位置．已知OD 距离为L ，不计粒子重力．求：（1）粒子运动的初速度大小和匀强电场的场强大小． （2）DM 间的距离．（结果用m 、q 、v 0、L 和B 表示） 【答案】（1）22B qLE m= （2）220222m v DM B q L =【解析】 【详解】（1）、粒子在板间受电场力和洛伦兹力做匀速直线运动，设粒子初速度为v 0，由平衡条件有：qv 0B=qE…①粒子在第一象限内做匀速圆周运动，圆心为O 1，半径为R ，轨迹如图，由几何关系知R ＝245LL cos ＝︒…② 由牛顿第二定律和圆周运动的向心力公式有：qv 0B ＝m 20 v R…③由②③式解得：v 0＝2BqLm…④ 由①④式解得：E ＝22 B qLm…⑤（2）、由题意可知，粒子从D 进入第四象限后做类平抛运动，轨迹如图，设粒子从D 到M 的运动时间为t ，将运动分解在沿场强方向和垂直于场强的方向上，则粒子沿DG 方向做匀速直线运动的位移为：DG ＝v 0t …⑥粒子沿DF 方向做匀加速直线运动的位移为：22122Eqt DF at m＝＝…⑦ 由几何关系可知： DG DF ＝， 2DM DG ＝ …⑧由⑤⑥⑦⑧式可解得220222 m v DM q B L＝． 【点睛】此类型的题首先要对物体的运动进行分段，然后对物体在各段中进行正确的受力分析和运动的分析，进行列式求解; 洛伦兹力对电荷不做功，只是改变运动电荷的运动方向，不改变运动电荷的速度大小．带电粒子做匀速圆周运动的圆心、半径及运动时间的确定：①、圆心的确定：因为洛伦兹力提供向心力，所以洛伦兹力总是垂直于速度的方向，画出带电粒子运动轨迹中任意两点（一般是射入磁场和射出磁场的两点）洛伦兹力的方向，其延长线的交点即为圆心．②、半径的确定：半径一般都是在确定圆心的基础上用平面几何的知识求解，常常用到解三角形，尤其是直角三角形．③、运动时间的确定：利用圆心角与弦切角的关系或者四边形的内角和等于360°计算出粒子所经过的圆心角θ的大小，用公式t=360T θ︒可求出运动时间．5．如图所示，水平放置的两块带金属极板 a 、b 平行正对.极板长度为 l ,板间距为 d ,板间存在着方向坚直向下、场强大小为 E 的匀强电场和垂直于纸面向里的匀强磁场.假设电场、磁场只顾在于两板间.一质量为 m 、电荷量为 q 的粒子，以水平速度 v 0 从两极板的左端正中央沿垂直于电场、磁场的方向入极板间，恰好做做匀速直线运动.不计重力及空气阻力. （1）求匀强磁场感应强度 B 的大小；（2）若撤去磁场，粒子能从极板间射出，求粒子穿过电场时沿电场方向移动的距离； （3）若撤去磁场，并使电场强度变为原来的2倍，粒子将打在下极板上，求粒子到达下极板时动能的大小.【答案】（1）0E B v = （2）2202qEl mv （3）2012k E mv qEd =+ 【解析】【分析】（1）粒子恰好做匀速直线运动，可知电场力与洛仑兹力平衡，可求磁感应强度B ； （2）粒子做类平抛运动，由运动分解方法，求解粒子穿过电场时沿电场方向移动的距离； （3）用动能定理求解粒子到达下极板时动能． 【详解】（1）带电粒子匀速通过场区时受到的电场力与洛仑兹力平衡，qE=qv 0B ， 解得磁感应强度大小B=E v ； （2）撤掉磁场后，粒子做类平抛运动，通过电场区偏转的距离22220011()222qE l qEl y at m v mv ==⨯⨯= （3）设粒子运动到下极板时的动能大小为E K ，根据动能定理得：q×2E×12d=E k -12m v 02 解得E K =12mv 02+qEd【点睛】对粒子搞好受力分析，挖掘“恰好做匀速直线运动”的隐含条件，对于撤掉磁场后的粒子的类平抛运动，要能够熟练分析解决，为常考内容．6．回旋加速器D 形盒中央为质子流，D 形盒的交流电压为U ＝2×104V ，静止质子经电场加速后，进入D 形盒，其最大轨道半径R ＝1m ，磁场的磁感应强度B ＝0.5T ，质子的质量为1.67×10－27kg ，电量为1.6×10－19C ，问： (1)质子最初进入D 形盒的动能多大？ (2)质子经回旋加速器最后得到的动能多大？ (3)交流电源的频率是多少？【答案】(1)153.210J -⨯； (2)121.910J -⨯； (3)67.610Hz ⨯. 【解析】 【分析】 【详解】(1)粒子在第一次进入电场中被加速，则质子最初进入D 形盒的动能411195210 1.610J 3.210J k E Uq -==⨯=⨯⨯⨯－(2)根据2v qvB m R=得粒子出D 形盒时的速度为m qBRv m=则粒子出D 形盒时的动能为22219222212271 1.610051J 1.910J (22211).670kmm q B R E mv m ---⨯⨯⨯====⨯⨯⨯． (3) 粒子在磁场中运行周期为2mT qBπ=因一直处于加速状态，则粒子在磁场中运动的周期与交流电源的周期相同，即为2mT qBπ=那么交变电源的频率为196271.6100.5Hz 7.610Hz 22 3.14 1.6710qB f m π--⨯⨯===⨯⨯⨯⨯7．回旋加速器的工作原理如图甲所示，置于高真空中的D 形金属盒半径为R ，两盒间距很小，带电粒子穿过的时间可以忽略不计。

高考物理速度选择器和回旋加速器技巧小结及练习题及解析一、速度选择器和回旋加速器1．如图所示，竖直挡板MN 右侧空间存在相互垂直的匀强电场和匀强磁场，电场方向竖直向上，电场强度E =100N/C ，磁场方向垂直纸面向里，磁感应强度B =0.2T ，场中A 点与挡板的距离L =0.5m 。

某带电量q =+2.0×10-6C 的粒子从A 点以速度v 垂直射向挡板，恰能做匀速直线运动，打在挡板上的P 1点；如果仅撤去电场，保持磁场不变，该粒子仍从A 点以相同速度垂直射向挡板，粒子的运动轨迹与挡板MN 相切于P 2点，不计粒子所受重力。

求： (1)带电粒子的速度大小v ； (2)带电粒子的质量m 。

【答案】(1)500m/s v =；(2)104.010kg m -=⨯【解析】 【分析】 【详解】(1)正粒子在正交的电场和磁场中做匀速直线运动，则向上的电场力和向下的洛伦兹力平衡，有qE qvB =解得带电粒子的速度大小100m/s 500m/s 0.2E v B === (2)仅撤去电场保持磁场不变，带电粒子在磁场中做匀速圆周运动，有2v qvB m R=而粒子偏转90°，由几何关系可知0.5m R L ==联立可得带电粒子的质量6102100.20.5kg 4.010kg 500qBL m v --⨯⨯⨯===⨯2．如图所示的装置，左半部为速度选择器，右半部为匀强的偏转磁场．一束同位素离子（质量为m ，电荷量为＋q ）流从狭缝S 1射入速度选择器，速度大小为v 0的离子能够沿直线通过速度选择器并从狭缝S 2射出，立即沿水平方向进入偏转磁场，最后打在照相底片D 上的A 点处．已知A 点与狭缝S 2的水平间距为3L ，照相底片D 与狭缝S 1、S 2的连线平行且距离为L ，忽略重力的影响．则（1）设速度选择器内部存在的匀强电场场强大小为E 0，匀强磁场磁感应强度大小为B 0，求E 0∶B 0；（2）求偏转磁场的磁感应强度B 的大小和方向；（3）若将右半部的偏转磁场换成方向竖直向下的匀强电场，要求同位素离子仍然打到A 点处，求离子分别在磁场中和在电场中从狭缝S 2运动到A 点处所用时间之比t 1∶t 2．【答案】（1）v 0（2）02mv B qL =，磁场方向垂直纸面向外（3）1239=∶t t π【解析】 【详解】（1）能从速度选择器射出的离子满足qE 0=qv 0B 0所以E 0∶B 0=v 0（2）离子进入匀强偏转磁场后做匀速圆周运动，由几何关系得：222()(3)R R L L =-+则2R L =由200v Bqv m R= 则2mv B qL=磁场方向垂直纸面向外 （3）磁场中，离子运动周期2RT v π=运动时间101263Lt T v π==电场中，离子运动时间203=Lt 则磁场中和在电场中时间之比12239=∶t t π3．如图所示的速度选择器水平放置，板长为L ，两板间距离也为L ，下极板带正电，上极板带负电，两板间电场强度大小为E ，两板间分布有匀强磁场，磁感强度方向垂直纸面向外，大小为B ， E 与B 方向相互垂直．一带正电的粒子（不计重力）质量为m ，带电量为q ，从两板左侧中点沿图中虚线水平向右射入速度选择器． （1）若该粒子恰能匀速通过图中虚线，求该粒子的速度大小；（2）若撤去磁场，保持电场不变，让该粒子以一未知速度从同一位置水平射入，最后恰能从板 的边缘飞出，求此粒子入射速度的大小；（3）若撤去电场，保持磁场不变，让该粒子以另一未知速度从同一位置水平射入，最后恰能从板的边缘飞出，求此粒子入射速度的大小．【答案】（1）E B ； （2qELm3）54qBL m 或4qBL m【解析】 【分析】 【详解】（1）若该粒子恰能匀速通过图中虚线，电场力向上，洛伦兹力向下，根据平衡条件，有：qv 1B =qE解得：1E v B=（2）若撤去磁场，保持电场不变，粒子在电场中做类平抛运动，则 水平方向有：L =v 2t竖直方向有：21122L at = 由牛顿第二定律有：qE =ma解得：2qELv m=（3）若粒子从板右边缘飞出，则2222L r L r =+-（）解得：5 4r L =由233v qv B m r= 得：354qBLv m＝若粒子从板左边缘飞出，则：4L r =由244v qv B mr=得：44qBLv m＝4．如图所示为一速度选择器，也称为滤速器的原理图．K 为电子枪，由枪中沿KA 方向射出的电子，速度大小不一．当电子通过方向互相垂直的均匀电场和磁场后，只有一定速率的电子能沿直线前进，并通过小孔S ．设产生匀强电场的平行板间的电压为300 V ，间距为5 cm ，垂直纸面的匀强磁场的磁感应强度为0．06 T ，问：（1）磁场的方向应该垂直纸面向里还是垂直纸面向外？ （2）速度为多大的电子才能通过小孔S?【答案】（1）磁场方向垂直纸面向里（2）1×105m/s 【解析】 【分析】（1）由题图可知，平行板产生的电场强度E方向向下．带负电的电子受到的静电力F E＝eE，方向向上．若没有磁场，电子束将向上偏转，为了使电子能够穿过小孔S，所加的磁场施于电子束的洛伦兹力必须是向下的，根据左手定则分析得出，B的方向垂直于纸面向里．（2）能够通过小孔的电子，其速率满足evB＝eE解得：v＝E B又因为E＝Ud所以v＝UBd＝1×105m/s即只有速率为1×105m/s的电子才可以通过小孔S5．如图，平行金属板的两极板之间的距离为d，电压为U。

高考物理速度选择器和回旋加速器技巧(很有用)及练习题及解析一、速度选择器和回旋加速器1．有一个正方体形的匀强磁场和匀强电场区域，它的截面为边长L =0.20m 的正方形，其电场强度为54.010E =⨯V/m ，磁感应强度22.010B -=⨯T ，磁场方向水平且垂直纸面向里，当一束质荷比为104.010mq-=⨯kg/C 的正离子流（其重力不计）以一定的速度从电磁场的正方体区域的左侧边界中点射入，如图所示。

（计算结果保留两位有效数字） (1)要使离子流穿过电场和磁场区域而不发生偏转，电场强度的方向如何？离子流的速度多大？(2)在(1)的情况下，在离电场和磁场区域右边界D =0.40m 处有与边界平行的平直荧光屏。

若只撤去电场，离子流击中屏上a 点；若只撤去磁场，离子流击中屏上b 点。

求ab 间距离。

（a ，b 两点图中未画出）【答案】(1)电场方向竖直向下；2×107m/s ；(2)0.53m 【解析】 【分析】 【详解】(1)电场方向竖直向下，与磁场构成粒子速度选择器，离子运动不偏转，根据平衡条件有qE qvB =解得离子流的速度为Ev B==2×107m/s (2)撤去电场，离子在碰场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m R=解得mvR qB==0.4m 离子离开磁场区边界时，偏转角为θ，根据几何关系有1sin 2L R θ== 解得30θ=o在磁场中的运动如图1所示偏离距离1cos y R R θ=-=0.054m离开磁场后离子做匀速直线运动，总的偏离距离为1tan y y D θ=+=0.28m若撤去磁场，离子在电场中做匀变速曲线运动通过电场的时间L t v≤加速度qE a m=偏转角为θ'，如图2所示则21tan 2y v qEL vmv θ'=== 偏离距离为2212y at ==0.05m 离开电场后离子做匀速直线运动，总的偏离距离2tan y y D θ''=+=0.25m所以a 、b 间的距离ab =y +y '=0.53m2．如图所示，两平行金属板AB 中间有互相垂直的匀强电场和匀强磁场。

高考物理速度选择器和回旋加速器解题技巧讲解及练习题一、速度选择器和回旋加速器1．某一具有速度选择器的质谱仪原理如图所示，A 为粒子加速器，加速电压为U 1；B 为速度选择器，磁场与电场正交，电场方向向左，两板间的电势差为U 2，距离为d ；C 为偏转分离器，磁感应强度为B 2，方向垂直纸面向里。

今有一质量为m 、电荷量为e 的正粒子（初速度忽略，不计重力），经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做匀速圆周运动，打在照相底片D 上。

求： (1)磁场B 1的大小和方向(2)现有大量的上述粒子进入加速器A ，但加速电压不稳定，在11U U -∆到11U U +∆范围内变化，可以通过调节速度选择器两板的电势差在一定范围内变化，使得加速后的不同速度的粒子都有机会进入C ，则打在照相底片D 上的宽度和速度选择器两板的电势差的变化范围。

【答案】（1）2112U mB dU e=2）()()11112222m U U m U U D B e e +∆-∆=，()11min 1U U U U U -∆=()11max 1U U U U U +∆=【解析】 【分析】 【详解】（1）在加速电场中2112U e mv =12U ev m=在速度选择器B 中21U eB v e d=得1B =根据左手定则可知方向垂直纸面向里；（2）由可得加速电压不稳后获得的速度在一个范围内变化，最小值为1v =112mv R eB =最大值为2v =222mv R eB =打在D 上的宽度为2122D R R =-22D B = 若要使不同速度的粒子都有机会通过速度选择器，则对速度为v 的粒子有1UeB v e d=得U=B 1vd代入B 1得2U U = 再代入v 的值可得电压的最小值min U U =最大值max U U =2．如图所示的装置，左半部为速度选择器，右半部为匀强的偏转磁场．一束同位素离子（质量为m ，电荷量为＋q ）流从狭缝S 1射入速度选择器，速度大小为v 0的离子能够沿直线通过速度选择器并从狭缝S 2射出，立即沿水平方向进入偏转磁场，最后打在照相底片D 上的A 点处．已知A 点与狭缝S 2的水平间距为3L ，照相底片D 与狭缝S 1、S 2的连线平行且距离为L ，忽略重力的影响．则（1）设速度选择器内部存在的匀强电场场强大小为E 0，匀强磁场磁感应强度大小为B 0，求E 0∶B 0；（2）求偏转磁场的磁感应强度B 的大小和方向；（3）若将右半部的偏转磁场换成方向竖直向下的匀强电场，要求同位素离子仍然打到A 点处，求离子分别在磁场中和在电场中从狭缝S 2运动到A 点处所用时间之比t 1∶t 2．【答案】（1）v 0（2）02mv B qL =，磁场方向垂直纸面向外（3）1223=∶t t π【解析】 【详解】（1）能从速度选择器射出的离子满足qE 0=qv 0B 0所以E 0∶B 0=v 0（2）离子进入匀强偏转磁场后做匀速圆周运动，由几何关系得：222()(3)R R L L =-+则2R L =由200v Bqv m R= 则2mv B qL=磁场方向垂直纸面向外 （3）磁场中，离子运动周期2RT v π=运动时间101263Lt T v π==电场中，离子运动时间203=Lt v 则磁场中和在电场中时间之比1223=∶t t π3．如图，平行金属板的两极板之间的距离为d ，电压为U 。

高考物理速度选择器和回旋加速器技巧和方法完整版及练习题一、速度选择器和回旋加速器1．如图所示，两平行金属板AB 中间有互相垂直的匀强电场和匀强磁场。

A 板带正电荷，B 板带等量负电荷，电场强度为E ；磁场方向垂直纸面向里，磁感应强度为B 1。

平行金属板右侧有一挡板M ，中间有小孔O ′，OO ′是平行于两金属板的中心线。

挡板右侧有垂直纸面向外的匀强磁场，磁感应强度为B 2，CD 为磁场B 2边界上的一绝缘板，它与M 板的夹角θ=45°，现有大量质量均为m ，电荷量为q 的带正电的粒子(不计重力)，自O 点沿OO ′方向水平向右进入电磁场区域，其中有些粒子沿直线OO ′方向运动，通过小孔O ′进入匀强磁场B 2，如果这些粒子恰好以竖直向下的速度打在CD 板上的E 点(E 点未画出)，求：(1)能进入匀强磁场B 2的带电粒子的初速度v ； (2)CE 的长度L(3)粒子在磁场B 2中的运动时间．【答案】(1)1 E B (2) 122mE qB B (3) 2m qB π 【解析】 【详解】(1)沿直线OO ′运动的带电粒子，设进入匀强磁场B 2的带电粒子的速度为v ， 根据B 1qv =qE解得：v =1EB (2)粒子在磁感应强度为B 2磁场中做匀速圆周运动，故：22v qvB m r=解得：r =2mv qB =12mE qB B 该粒子恰好以竖直向下的速度打在CD 板上的E 点，CE 的长度为：L =45r sin o2r 122mE(3) 粒子做匀速圆周运动的周期2mT qBπ= 2t m qBπ=2．如图所示，有一对水平放置的平行金属板，两板之间有相互垂直的匀强电场和匀强磁场，电场强度为E =200V/m ，方向竖直向下；磁感应强度大小为B 0=0.1T ，方向垂直于纸面向里。

图中右边有一半径R 为0.1m 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为B =3T ，方向垂直于纸面向里。

高考物理速度选择器和回旋加速器技巧和方法完整版及练习题含解析一、速度选择器和回旋加速器1．某一具有速度选择器的质谱仪原理如图所示，A 为粒子加速器，加速电压为U 1；B 为速度选择器，磁场与电场正交，电场方向向左，两板间的电势差为U 2，距离为d ；C 为偏转分离器，磁感应强度为B 2，方向垂直纸面向里。

今有一质量为m 、电荷量为e 的正粒子（初速度忽略，不计重力），经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做匀速圆周运动，打在照相底片D 上。

求： (1)磁场B 1的大小和方向(2)现有大量的上述粒子进入加速器A ，但加速电压不稳定，在11U U -∆到11U U +∆范围内变化，可以通过调节速度选择器两板的电势差在一定范围内变化，使得加速后的不同速度的粒子都有机会进入C ，则打在照相底片D 上的宽度和速度选择器两板的电势差的变化范围。

【答案】（1）2112U mB dU e=2）()()11112222m U U m U U D B e e +∆-∆=，()11min 1U U U U U -∆=()11max 1U U U U U +∆=【解析】 【分析】 【详解】（1）在加速电场中2112U e mv =12U ev m=在速度选择器B 中21U eB v e d=得1B =根据左手定则可知方向垂直纸面向里；（2）由可得加速电压不稳后获得的速度在一个范围内变化，最小值为1v =112mv R eB =最大值为2v =222mv R eB =打在D 上的宽度为2122D R R =-22D B = 若要使不同速度的粒子都有机会通过速度选择器，则对速度为v 的粒子有1UeB v e d=得U=B 1vd代入B 1得2U U = 再代入v 的值可得电压的最小值min U U =最大值max U U =2．如图所示的速度选择器水平放置，板长为L ，两板间距离也为L ，下极板带正电，上极板带负电，两板间电场强度大小为E ，两板间分布有匀强磁场，磁感强度方向垂直纸面向外，大小为B ， E 与B 方向相互垂直．一带正电的粒子（不计重力）质量为m ，带电量为q ，从两板左侧中点沿图中虚线水平向右射入速度选择器． （1）若该粒子恰能匀速通过图中虚线，求该粒子的速度大小；（2）若撤去磁场，保持电场不变，让该粒子以一未知速度从同一位置水平射入，最后恰能从板 的边缘飞出，求此粒子入射速度的大小；（3）若撤去电场，保持磁场不变，让该粒子以另一未知速度从同一位置水平射入，最后恰能从板的边缘飞出，求此粒子入射速度的大小．【答案】（1）E B ； （2qELm3）54qBL m 或4qBL m【解析】 【分析】 【详解】（1）若该粒子恰能匀速通过图中虚线，电场力向上，洛伦兹力向下，根据平衡条件，有：qv 1B =qE解得：1E v B=（2）若撤去磁场，保持电场不变，粒子在电场中做类平抛运动，则 水平方向有：L =v 2t竖直方向有：21122L at = 由牛顿第二定律有：qE =ma解得：2qELv m=（3）若粒子从板右边缘飞出，则2222L r L r =+-（）解得：5 4r L =由233v qv B m r= 得：354qBLv m＝若粒子从板左边缘飞出，则：4L r =由244v qv B mr=得：44qBLv m＝3．如图为质谱仪的原理图。

高考物理速度选择器和回旋加速器技巧和方法完整版及练习题一、速度选择器和回旋加速器1．如图，正方形ABCD 区域内存在着竖直向下的匀强电场和垂直纸面向里的匀强磁场，已知该区域的边长为L 。

一个带电粒子（不计重力）从AD 中点以速度v 水平飞入，恰能匀速通过该场区；若仅撤去该区域内的磁场，使该粒子以同样的速度v 从AD 中点飞入场区，最后恰能从C 点飞出；若仅撤去该区域内的电场，该带电粒子仍从AD 中点以相同的速度v 进入场区，求： (1)该粒子最后飞出场区的位置；(2)仅存电场与仅存磁场的两种情况下，带电粒子飞出场区时速度偏向角之比是多少？【答案】(1)AB 连线上距离A 3L 处，(2)34。

【解析】 【详解】(1)电场、磁场共存时，粒子匀速通过可得：qvB qE =仅有电场时，粒子水平方向匀速运动：L vt =竖直方向匀加速直线运动：2122L qE t m= 联立方程得：2qELv m=仅有磁场时：2mv qvB R= 根据几何关系可得：R L =设粒子从M 点飞出磁场，由几何关系：AM 222L R ⎛⎫- ⎪⎝⎭=32L 所以粒子离开的位置在AB 连线上距离A 点32L 处； (2)仅有电场时，设飞出时速度偏角为α，末速度反向延长线过水平位移中点：2tan 12LL α==解得：45α︒=仅有磁场时，设飞出时速度偏角为β：tan 3AMOAβ== 解得：60β︒= 所以偏转角之比：34αβ=。

2．如图所示，两平行金属板水平放置，间距为d ，两极板接在电压可调的电源上。

两板之间存在着方向垂直纸面向里的匀强磁场，磁感应强度的大小为B 。

金属板右侧有一边界宽度为d 的无限长匀强磁场区域，磁感应强度的大小为B 、方向垂直纸面向里，磁场边界与水平方向的夹角为60°。

平行金属板中间有一粒子发射源，可以沿水平方向发射出电性不同的两种带电粒子，改变电源电压，当电源电压为U 时，粒子恰好能沿直线飞出平行金属板，粒子离开平行金属板后进入有界磁场后分成两束，经磁场偏转后恰好同时从两边界离开磁场，而且从磁场右边界离开的粒子的运动方向恰好与磁场边界垂直，粒子之间的相互作用不计，粒子的重力不计，试求： (1)带电粒子从发射源发出时的速度； (2)两种粒子的比荷11q m 和22qm分别是多少；(3)带正电粒子在磁场中做圆周运动的轨道半径。

高中物理速度选择器和回旋加速器解题技巧及练习题及解析一、速度选择器和回旋加速器1．如图，正方形ABCD 区域内存在着竖直向下的匀强电场和垂直纸面向里的匀强磁场，已知该区域的边长为L 。

一个带电粒子（不计重力）从AD 中点以速度v 水平飞入，恰能匀速通过该场区；若仅撤去该区域内的磁场，使该粒子以同样的速度v 从AD 中点飞入场区，最后恰能从C 点飞出；若仅撤去该区域内的电场，该带电粒子仍从AD 中点以相同的速度v 进入场区，求： (1)该粒子最后飞出场区的位置；(2)仅存电场与仅存磁场的两种情况下，带电粒子飞出场区时速度偏向角之比是多少？【答案】(1)AB 连线上距离A 3L 处，(2)34。

【解析】 【详解】(1)电场、磁场共存时，粒子匀速通过可得：qvB qE =仅有电场时，粒子水平方向匀速运动：L vt =竖直方向匀加速直线运动：2122L qE t m= 联立方程得：2qELv m=仅有磁场时：2mv qvB R= 根据几何关系可得：R L =设粒子从M点飞出磁场，由几何关系：AM=2 22L R⎛⎫- ⎪⎝⎭=32L所以粒子离开的位置在AB连线上距离A点32L处；(2)仅有电场时，设飞出时速度偏角为α，末速度反向延长线过水平位移中点：2tan12LLα==解得：45α︒=仅有磁场时，设飞出时速度偏角为β：tan3AMOAβ==解得：60β︒=所以偏转角之比：34αβ=。

2．实验中经常利用电磁场来改变带电粒子运动的轨迹．如图所示，氕、氘、氚三种粒子同时沿直线在纸面内通过电场强度为E、磁感应强度为B的复合场区域．进入时氕与氘、氘与氚的间距均为d，射出复合场后进入y轴与MN之间（其夹角为θ）垂直于纸面向外的匀强磁场区域Ⅰ，然后均垂直于边界MN射出．虚线MN与PQ间为真空区域Ⅱ且PQ与MN 平行．已知质子比荷为qm，不计重力．（1）求粒子做直线运动时的速度大小v ； （2）求区域Ⅰ内磁场的磁感应强度B 1；（3）若虚线PQ 右侧还存在一垂直于纸面的匀强磁场区域Ⅲ，经该磁场作用后三种粒子均能汇聚于MN 上的一点，求该磁场的最小面积S 和同时进入复合场的氕、氚运动到汇聚点的时间差△t ． 【答案】（1）EB （2）mE qdB （3）(2)Bd Eπθ+【解析】 【分析】由电场力与洛伦兹力平衡即可求出速度；由洛伦兹力提供向心力结合几何关系即可求得区域Ⅰ内磁场的磁感应强度B 1；分析可得氚粒子圆周运动直径为3r ，求出磁场最小面积，在结合周期公式即可求得时间差． 【详解】（1）粒子运动轨迹如图所示:由电场力与洛伦兹力平衡，有：Bqv ＝Eq 解得：Ev B=（2）由洛伦兹力提供向心力，有：21v qB v m r=由几何关系得：r ＝d解得：1mEB qdB=（3）分析可得氚粒子圆周运动直径为3r ，磁场最小面积为：2213222r r S π⎛⎫⎛⎫=- ⎪ ⎪⎝⎭⎝⎭解得：S ＝πd 2 由题意得：B 2＝2B 1由2rT vπ= 可得：2m T qB π=由轨迹可知：△t 1＝（3T 1﹣T 1）2θπ， 其中112mT qB π=△t2＝1 2（3T2﹣T2）其中222mTqBπ=解得：△t＝△t1+△t2＝()()122m dBqB Eθπθπ++=【点睛】本题考查带电粒子在电磁场中的运动，分析清楚粒子运动过程是解题的关键，注意在磁场中的运动要注意几何关系的应用．3．如图所示为质谱仪的原理图，A为粒子加速器，电压为1U，B为速度选择器，其内部匀强磁场与电场正交，磁感应强度为1B，左右两板间距离为d，C为偏转分离器，内部匀强磁场的磁感应强度为2B，今有一质量为m，电量为q且初速为0的带电粒子经加速器A 加速后，沿图示路径通过速度选择器B，再进入分离器C中的匀强磁场做匀速圆周运动，不计带电粒子的重力，试分析：（1）粒子带何种电荷；（2）粒子经加速器A加速后所获得的速度v；（3）速度选择器的电压2U；（4）粒子在C区域中做匀速圆周运动的半径R。
