晶体三极管思考题

三极管例题分析1.电路如图1所示。

当开关S放在“1”、“2”、“3”的哪个位置时，I B值最大，哪个位置时的I B值最小。

为什么？图1[解]当开关S置于“1”时，I B最大；在位置“3”时，I B最小。

这是因为S置于“1”时，集电极与发射极相连，V BB使发射结和集电结均处于正向偏置，且两个PN结并联，此时的基极电流为两个正向偏置的PN结电流之和，故最大。

S置于“2”时，集电极开路，基极电流等于一个正向偏置的发射结电流，小于S在位置“1”时的值。

S在位置“3”时，V CC使集电结反偏，从发射区扩散到基区的多数载流子绝大多数漂移到集电区，只有很少一部分在基区复合，形成基极电流，故此时的I B最小。

分析：本题应从S处于不同位置时，对晶体管发射结和集电结的偏置影响去分析。

2. 电路如图1.12（a）所示。

当开关S分别放在“1”和“2”时，问哪一个位置的I C较大，哪一个位置的集电极与发射极之间的耐压较高，为什么？[解] S置于“1”时，发射结被短路，这时的I C为集电结反向饱和电流I CBO；C、E极间的耐压为U(BR)CES。

S置于“2”时，基极开路，V CC被集电结和发射结分压，使发射结正向偏置、集电结反向偏置，此时的I C=I CEO=（1+β）I CBO；C、E极间耐压为U(BR)CEO。

故S置于位置“2”时的I C较大；在位置“1”时，管子集电极与发射极间的耐压较高。

分析：S置于“2”时，晶体管内部的载流子分配关系如图1.12(b)所示。

V CC在两个“结”上分压，使发射结（J E）反偏。

从发射区扩散到基区的多子中，有一部分在基区复合形成电流I‘B，大部分漂移到集电区，形成I‘C，即_βI’B。

集电结还有少子漂移电流I CBO，由于I B=0，故I‘B=I CBO，I C=_βI’B+I CBO=（1+_β）ICBO。

3. 试分析图3所示各电路有无正常放大电压的能力。

图3[解]图3（a）：无电压放大能力。

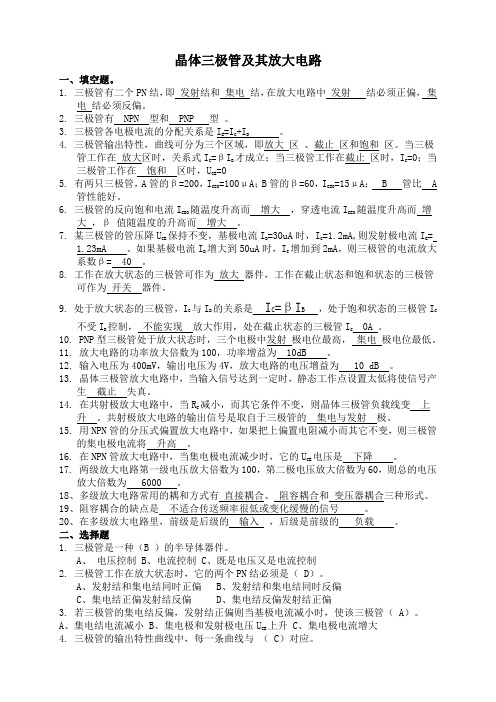

晶体三极管及其放大电路一、填空题。

1. 三极管有二个PN结，即发射结和集电结，在放大电路中发射结必须正偏，集电结必须反偏。

2. 三极管有 NPN 型和 PNP 型。

3. 三极管各电极电流的分配关系是IE =IC+IB。

4. 三极管输出特性，曲线可分为三个区域，即放大区、截止区和饱和区。

当三极管工作在放大区时，关系式IC =βIB才成立；当三极管工作在截止区时，IC=0；当三极管工作在饱和区时，UCE=05. 有两只三极管，A管的β=200，ICEO =100μA；B管的β=60，ICEO=15μA； B 管比 A管性能好。

6. 三极管的反向饱和电流ICBO 随温度升高而增大，穿透电流ICEO随温度升高而增大，β值随温度的升高而增大。

7. 某三极管的管压降UCE 保持不变，基极电流IB=30uA时，IC=1.2mA,则发射极电流IE=1.23mA 。

如果基极电流IB 增大到50uA时，IC增加到2mA，则三极管的电流放大系数β= 40 。

8. 工作在放大状态的三极管可作为放大器件，工作在截止状态和饱和状态的三极管可作为开关器件。

9. 处于放大状态的三极管，IC 与IB的关系是 I C=βI B，处于饱和状态的三极管I C不受IB 控制，不能实现放大作用，处在截止状态的三极管IC0A 。

10. PNP型三极管处于放大状态时，三个电极中发射极电位最高，集电极电位最低。

11. 放大电路的功率放大倍数为100，功率增益为 10dB 。

12. 输入电压为400mV，输出电压为4V，放大电路的电压增益为 10 dB 。

13. 晶体三极管放大电路中，当输入信号达到一定时，静态工作点设置太低将使信号产生截止失真。

14. 在共射极放大电路中，当RC减小，而其它条件不变，则晶体三极管负载线变上升。

共射极放大电路的输出信号是取自于三极管的集电与发射极。

15. 用NPN管的分压式偏置放大电路中，如果把上偏置电阻减小而其它不变，则三极管的集电极电流将升高。

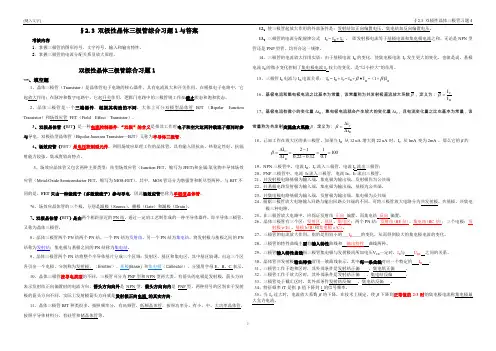

§2.3 双极性晶体三极管综合习题1与答案考核内容1．掌握三极管的图形符号、文字符号、输入和输出特性。

2．掌握三极管的电流分配关系及放大原理。

双极性晶体三极管综合习题1一、填空题1、晶体三极管（Transistor）是晶体管电子电路的核心器件，具有电流放大和开关作用。

在模拟电子电路中，它起放大作用；在脉冲和数字电路中，它起开关作用，逻辑门电路中的三极管则工作在截止状态和饱和状态。

2、晶体三极管是一个三端器件，根据其构造的不同，大体上可分双极型晶体管BJT（Bipolar Junction Transistor）和场效应管FET（Field Effect Transistor）。

3、双极晶体管（BJT）是一种电流控制器件，“双极”的含义是指其工作时电子和空穴这两种载流子都同时参与导电。

双极结型晶体管（Bipolar Junction Transistor—BJT）又称为半导体三极管。

4、场效应管（FET）是电压控制型元件，利用场效应原理工作的晶体管，具有输入阻抗高，热稳定性好，抗辐射能力较强，集成度较高特点。

5、场效应晶体管又包含两种主要类型：结型场效应管（Junction FET，缩写为JFET)和金属-氧化物半导体场效应管（Metal-Oxide Semiconductor FET，缩写为MOS-FET）。

其中，MOS管还分为增强型和耗尽型两种。

与BJT不同的是，FET只由一种载流子（多数载流子）参与导电，因此场效应管也称为单极型晶体管。

*6、场效应晶体管的三个极，分别是源极（Source）、栅极（Gate）和漏极（Drain）。

7、双极晶体管（BJT）是由两个相距很近的PN结，通过一定的工艺制作成的一种半导体器件，即半导体三极管，又称为晶体三极管。

8、晶体三极管两个PN结两个PN结，一个PN结为发射结，另一个PN结为集电结。

将发射极与基极之间的PN 结称为发射结；集电极与基极之间的PN结称为集电结。

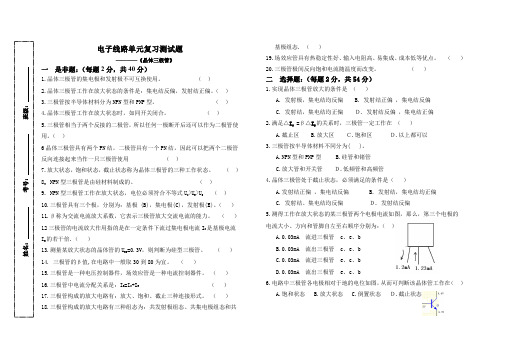

《晶体三极管和单级低频小信号放大器》试题时间：60分钟总分：分班级：班命题人：一、判断题1.晶体三极管按材料分有两种：锗管和硅管。

（正确）2.晶体三极管按结构分:NPN、PNP。

（正确）3.晶体三极管有NPN和PNP两种结构形式，但使用最多的是锗NPN和硅PNP两种三极管。

（错误）4.晶体三极管功率分：小功率管、中功率管、大功率管。

（正确）5.晶体三极管三条引线分别称为发射极e、基极b和集电极c。

（正确）6.晶体三极管的管脚分别是发射极、门极、集电极。

（错误）7.在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄。

（正确）8.晶体三极管是线性器件，可用作开关或者放大器件。

（错误）9.晶体管由两个PN结组成，所以可以用两个二极管反向连接起来充当晶体管使用。

（错误）10.晶体三极管的发射结和集电结是同类型的PN结，所以三极管在作放大管使用时，射极和集电极可相互调换使用。

（错误）11.通常的BJT在集电极和发射极互换使用时，仍有较大的电流放大作用。

（错误）12.三极管有三个工作区，分别是饱和区、放大区、截止区。

（正确）13.三极管是构成放大器的核心，模拟电路中，若要信号不失真，三极管应该工作在放大区。

（正确）14.模拟电路中，三极管用作开关器件。

（错误）15.晶体三极管是非线性器件。

（正确）16.晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

（正确）17.无论在任何情况下，三极管都具有电流放大能力。

（错误）18.三极管是构成放大器的核心，三极管器件具有电压放大作用。

（错误）19.当三极管发射结、集电结都反向偏置时具有放大作用。

（错误）20.当三极管发射结、集电结都正向偏置时具有放大作用。

（错误）21.放大电路中，硅三极管发射结工作电压是0.3V。

（错误）22.放大电路中，硅三极管发射结工作电压是0.7V。

（正确）23.放大电路中，锗三极管发射结工作电压是0.3V。

晶体管放大电路实验思考题
晶体管放大电路是一种常见的电子电路，用于放大电信号。

以下是一些关于晶体管放大电路实验的思考题，帮助您加深对该电路的理解和思考：
请简要解释晶体管放大电路的工作原理和作用。

晶体管的放大倍数是什么？如何计算晶体管放大电路的电压增益？
在晶体管放大电路中，基极、发射极和集电极分别起什么作用？
如何确定晶体管的工作点（静态工作点）？工作点的选择会对电路性能产生什么影响？
什么是交流耦合和直流耦合？它们在晶体管放大电路中有何不同？请举例说明。

解释什么是放大电路的线性区域和饱和区域。

在实验中，如何观察晶体管的工作状态？
为什么在实际电路中会加入耦合电容和旁路电容？它们有什么作用？
晶体管放大电路中可能会出现的问题有哪些？如何进行故障排查和修复？
实验中，你是否观察到晶体管放大电路的非线性失真？有什么方法可以减少非线性失真？
请设计一个简单的晶体管放大电路，使其可以放大输入信号，并通过示波器观察输出波形。

这些思考题将帮助您巩固对晶体管放大电路的理解，并促使您深入思考该电路的性质和应用。

通过实验和思考，您可以更好地掌握电子电路的基本原理和设计技巧。

半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。

a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。

半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为0.06mA,3.66mA 和3.6mA 。

则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。

a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为-2V 、-8V 、-2.2V ，则该管为_________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为2V 、6V 、-2.2V ，则该管_________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是_________ 放大电路。

第二章 半导体三极管及其电路分析题1.2.1 有二个晶体管，一个β=200，I CEO =200µA ；另一个β=50，I CEO =10µA 其余参数大致相同。

你认为应选用哪个管子较稳定？解： 选β=50,I CEO =10μA 的管子较稳定。

题1.2.2 有甲、乙两个三极管一时辨认不出型号，但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压分别为：甲管V X =9V ，V Y =6V ，V Z =6.7V ；乙管V X =9V ，V Y =6V ，V Z =6.2V 。

试分析三个电极中，哪个是发射极、基极、集电极？它们分别是NPN 型还是PNP 型，是锗管还是硅管？解： 甲管为NPN 型硅管，其中X 为C 极，Y 为E 极，Z 为B 极；乙管为PNP 型锗管， 其中X 为C 极，Y 为E 极，Z 为B 极。

题1.2.3 共射电路如图题1.2.3所示。

现有下列各组参数：（1） V CC =15V ，R b =390k Ω，R c =3.1k Ω，β=100（2） V CC =18V ，R b =310k Ω，R c =4.7k Ω，β=100（3） V CC =12V ，R b =370k Ω，R c =3.9k Ω，β=80（4） V CC =6V ，R b =210k Ω，R c =3 k Ω，β=50判定电路中三极管T 的工作状态（放大、饱和、截止）。

图题1.2.3解： (1)工作在放大状态(工作在放大区)(2)工作在饱和状态(工作在饱和区)(3)工作在放大状态(工作在放大区)(4)工作在放大状态(工作在放大区)。

题1.2.4 从图题1.2.4所示各三极管电极上测得的对地电压数据中，分析各管的类型和电路中所处的工作状态。

（1） 是锗管还是硅管？（2） 是NPN 型还是PNP 型？（3） 是处于放大、截止或饱和状态中的哪一种？或是已经损坏？（指出哪个结已坏，是烧断还是短路？）[提示：注意在放大区，硅管V V V V E B BE 7.0≈-=，锗管V V BE 3.0≈，且E C CE V V V -=>0.7V ；而处于饱和区时，V V CE 7.0≤。

晶体三极管和场效应管试题及答案一、单选题1.如图所示各特性曲线中，N沟道增强型MOS管的转移特性曲线是A、B、C、D、【正确答案】：D2.某单管共射放大电路在处于放大状态时，三个电极A、B、C对地的电位分别是，则此三极管一定是A、PNP硅管B、NPN硅管C、PNP锗管D、NPN锗管【正确答案】：A3.用万用表测量某放大电路中三极管各个极的电位如下，处于放大状态的三极管是A、B、C、D、【正确答案】：B4.某场效应管的符号如图所示，可判断该管为A、N沟道结型场效应管B、P沟道结型场效应管C、N沟道耗尽型场效应管D、P沟道耗尽型场效应管【正确答案】：A5.下列说法中正确的是A、体现晶体三极管电流放大特性的公式是B、硅材料晶体三极管的导通电压是0.3VC、锗材料晶体三极管的饱和压降是0.1VD、晶体三极管具有能量放大作用【正确答案】：C6.射极输出器的主要特点是A、电压放大倍数略大于1，输入电阻高，输出电阻低B、电压放大倍数略大于1，输入电阻低，输出电阻高C、电压放大倍数略小于1，输入电阻高，输出电阻低D、电压放大倍数略小于1，输入电阻低，输出电阻高【正确答案】：C7.把射极输出器用作多级放大器的第一级，是利用它的A、电压放大倍数略小于1，电压跟随特性好B、输入电阻高C、输出电阻低D、有一定的电流和功率放大能力【正确答案】：B8.万用表测得三极管时，；时，，则该管的交流电流放大系数为A、100B、80C、75D、60【正确答案】：D9.NPN型三极管处于放大状态时，下列各极电位或电压关系正确的是A、B、C、D、【正确答案】：D10.测得晶体三极管=30μA时,=2.4mA；=40μA时,=3mA；则该管的交流电流放大系数为A、75B、80C、60D、100【正确答案】：C11.硅材料三极管的饱和压降是A、0.1vB、0.3vC、0.5vD、0.7v【正确答案】：B12.场效应管的极限参数的有A、最大漏极电流B、击穿电压C、最大耗散功率D、低频跨导【正确答案】：A13.某放大管的三极电流参考方向都是流入管内，大小分别为：。

晶体三极管及放大电路练习题一、填空题1、三极管的输出特性曲线可分为三个区域，即______区、______区和______区。

当三极管工作在______区时，关系式IC=βIB才成立；当三极管工作在______区时，IC=0；当三极管工作在______区时，UCE≈0。

2、NPN型三极管处于放大状态时，三个电极中电位最高的是______，______极电位最低。

3、晶体三极管有两个PN结，即________和________，在放大电路中________必须正偏，________反偏。

4、晶体三极管反向饱和电流ICBO随温度升高而________，穿透电流ICEO随温度升高而________，β值随温度升高而________。

5、硅三极管发射结的死区电压约为________V，锗三极管发射结的死区电压约为________V，晶体三极管处在正常放大状态时，硅三极管发射结的导通电压约为________V，锗三极管发射结的导通电压约为________V。

6、输入电压为20mV，输出电压为2V，放大电路的电压增益为________。

7、多级放大电路的级数愈多则上限频率fH越_________。

8当半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。

9、(2-1，低)根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。

10、(2-1，低)三极管的特性曲线主要有曲线和曲线两种。

11、(2-1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压VCE一定时，与之间的关系。

12、(2-1，低)为了使放大电路输出波形不失真,除需设置外,还需输入信号。

13、(2-1，中)为了保证不失真放大，放大电路必须设置静态工作点。

对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调RB，使其，则IB，这样可克服失真。

14、(2-1，低)共发射极放大电路电压放大倍数是与的比值。

三极管复习题及答案1. 三极管的基本结构包括哪三个部分？答：三极管的基本结构包括发射极（Emitter）、基极（Base）和集电极（Collector）。

2. 描述NPN型三极管和PNP型三极管的工作原理。

答：NPN型三极管在基极施加正向电压时，发射极的电子被吸引到基极，进而到达集电极形成电流。

PNP型三极管则相反，基极施加负向电压时，集电极的空穴被吸引到基极，进而到达发射极形成电流。

3. 三极管的放大作用是如何实现的？答：三极管的放大作用是通过控制基极电流来实现对集电极电流的放大。

基极电流的微小变化可以导致集电极电流的较大变化，从而实现信号的放大。

4. 什么是三极管的截止状态？答：三极管的截止状态是指基极没有电流流过，导致集电极和发射极之间没有电流流过的状态。

5. 三极管的饱和状态是什么？答：三极管的饱和状态是指基极电流足够大，使得集电极和发射极之间的电压接近于零，集电极电流达到最大值的状态。

6. 三极管的放大区是如何定义的？答：三极管的放大区是指基极电流在一定范围内变化，集电极电流随之成比例变化的区域，此时三极管能够实现信号的放大。

7. 三极管的主要参数有哪些？答：三极管的主要参数包括最大集电极电流（Ic_max）、最大耗散功率（P_max）、集电极-发射极击穿电压（BVceo）等。

8. 如何判断三极管的极性？答：可以通过使用万用表的二极管测试功能，测量三极管的基极与发射极、集电极之间的正向导通电压来判断三极管的极性。

对于NPN型三极管，基极与发射极之间的正向导通电压较低，而PNP型三极管则相反。

9. 三极管的开关作用是如何实现的？答：三极管的开关作用是通过控制基极电流来实现的。

当基极电流足够大时，三极管导通，集电极和发射极之间电流流通；当基极电流为零时，三极管截止，集电极和发射极之间电流被切断。

10. 三极管在电路中的主要应用有哪些？答：三极管在电路中的主要应用包括放大器、开关、振荡器、调制器等。

1如果在电路中测得放大偏置的BJT的三个电极的电位为下面四组数据：（1） 7.1V, 2.16V, 1.4V （2） 6.1V, 5.8V, 1V（3） 8.87V, 8.15V, 2V （4） –9.6V, –9.27V, 0V试判断各电位对应的电极以及三极管的类型（NPN管或PNP管）和材料（Si管或Ge管）。

[解]将三电压按从高到低排列，列出如下表：2 如果将BJT的集电极与发射极对调使用，在放大偏置时，I C≈I E的关系是否仍然成立？为什么？[解] 不成立。

集电区较基区不是高掺杂，中有较大的成分是基区多子向集电区注入形成。

这部分电流不能转化为，会比明显减小。

3图示电路可以用来测量晶体管的直流参数。

改变电阻R B的值，由两支电流表测得两组I B和I C的数值如下表所示。

I B6μA18μAI C0.4mA 1.12mA（1）由数据表计算﹑I CBO﹑I CEO和（2 ）图中晶体管是S i管还是G e管？[解]（1）由图P2-3联立求得，AA（2）是Ge管。

为A量级，硅管不可有如此大的集电结反向饱和电流。

4* 图为BJT共射放大原理电路。

输入电压，v i的幅度可使发射结上的信号电压满足小信号条件。

试推导BJT 集电极平均功耗的表达式。

将与静态（v i=0）时的集电极功耗比较是增大还是减小？电源的平均功耗是增大还是减小？[解] 由（2-20）式在小信号条件下故集电极瞬时管耗集电极平均管耗为图P2-10将和表式代入上式，可得注意到，静态时，即有信号时管耗会减小。

电源功耗。

故有信号输入时，电源功耗不变。

以上分析提示了甲类放大器的一些特点：（1）电源功耗与信号无关。

（2）当输入信号后，部分电源功率转化为信号功率，使管耗反而减小。

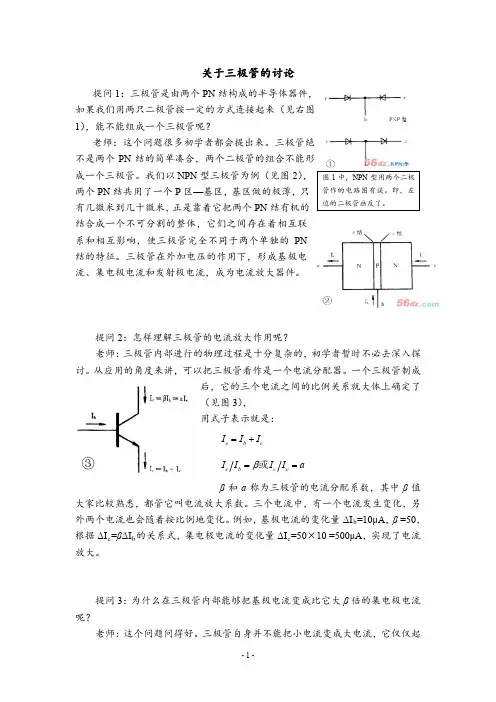

关于三极管的三个问题我学习了电子技术有好几年时间了，但有三个问题关于三极管的一点也想不通。

我想请教一下网友。

1,二极管中强调PN结单向导电性，认为电子由P流向N，是截止，虽然可以测量出极小部分的漏电流，也就是说，在三极管中，我承认可以通过制造工艺把PN结做成很薄，但兄弟你们想过没有，就算电子容易反向穿过PN结，但PN 结必竟是反向，肯定存在一定的阻力，从而导致电流会分出一部分流向回路VB，我的意思就是，好端端的VB回路不走，为什么要去走有阻碍的PN反向偏置呢。

问题二：Ib为什么能控制Ic，我顶多承认Ie=Ic+Ib，但Ib人家有自己的回路，为什么会存在Ic和Ib有一个比值关系呢？问题三：什么叫饱和，饱和究竟是怎样一种状态，在我看来，饱和状态是由于，Ib太大，导致Ic和Ib的和太大，让PN结处于反向击穿状态，我可以这样理解么？注明：这三个问题想了我太多的精力了，如果网友能帮我解答，我定给高分，或者说有两个以上网友能给我提示，我也想办法给分，我只能这样了。

问题补充：图片就是这个，比较经典，而且Ib就是基极回路电流，Ic就是集电极回路电流，Ie=Ic+Ib，这个很好理解的。

首先要了解一下二极管的单向导电性和反向漏电流的概念。

二极管的结构与原理都很简单，内部一个PN结具有单向导电性，如图1。

很明显图示二极管处于反偏状态，PN结截止。

我们要特别注意这里的截止状态，实际上PN结截止时，总是会有很小的漏电流存在，也就是说PN结总是存在着反向关不断的现象。

反偏时，少数载流子在电源的作用下能够很容易地反向穿过PN结形成漏电流。

漏电流只所以很小，是因为少数载流子的数量太少。

很明显，此时漏电流的大小主要取决于少数载流子的数量。

如果要想人为地增加漏电流，只要想办法增加反偏时少数载流子的数量即可。

讲到这里，一定要重点地说明PN结正、反偏时，多数载流子和少数载流子所充当的角色及其性质。

正偏时是多数载流子载流导电，反偏时是少数载流子载流导电。
