第3章三极管习题

第3章 习题1. 概念题：（1）在放大电路中，三极管或场效应管起的作用就是 将一种形式的电量转换为另一种形式的电量 。

（2）电源的作用是 为能量转换提供能源 ，如果离开电源，放大器可以工作吗？（ 不能 ）（3）单管放大器的讲解从电容耦合形式开始，这是因为 阻容耦合放大器设计和计算相对来说要简单点 ，如果信号和负载直接接入，其 工作点 的计算将要复杂的多。

（4）在共射放大器的发射极串接一个小电阻，还能认为是共射放大器吗？（ 能 ）在共集放大器的集电极串接一个小电阻，还能认为是共集放大器吗？（ 能 ）（5）在模电中下列一些说法是等同的，（A 、C 、F ）另一些说法也是等同的。

（B 、D 、E ）A. 直流分析B. 交流分析C. 静态分析D. 动态分析E. 小信号分析F. 工作点分析（6）PN 结具有单向导电性，信号电压和电流的方向是随时间变化的，而交流信号却能在放大电路中通过并获得放大，这是因为 放大器输出端获取的交流信号其实就是电流或电压的相对变化量 。

（7） β大的三极管输入阻抗 也大 ，小功率三极管的基本输入阻抗可表示为EQTbb'be I U )1(r r β++≈。

（8）画直流通路比画交流通路复杂吗？（不）在画交流通路时直流电压源可认为 短路 ，直流电流源可认为 开路 ，二极管和稳压管只考虑其 动态内阻 即可。

（9）求输出阻抗时负载R L 必须 断开 ，单管放大器输出阻抗最难求的是共 集电极 放大器，其次是共 源 放大器。

（10）对晶体管来说，直流电阻指 晶体管对所加电源呈现的等效电阻 ，交流电阻指 在一定偏置下晶体管对所通过的信号呈现的等效电阻 ，对纯电阻元件有这两种电阻之区分吗？（ 无 ）（11）在共射级放大器或共源放大器中，电阻R C 或R D 的作用是 把电流I C 或I D 的变化转换为电压的变化 。

（12）放大电路的非线性失真包括 饱和 失真和 截止 失真，引起非线性失真的主要原因是 放大器工作点偏离放大区 。

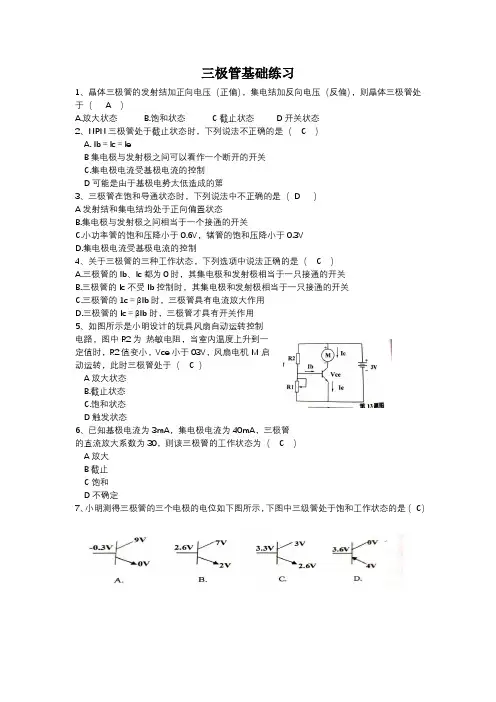

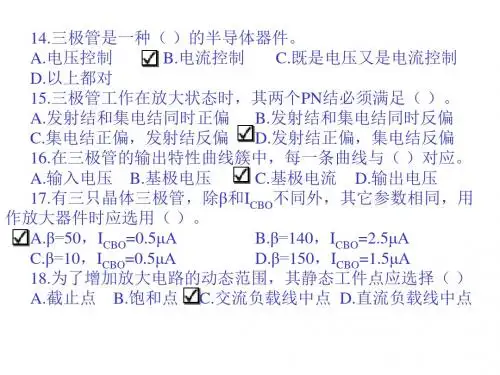

三极管基础练习1、晶体三极管的发射结加正向电压（正偏），集电结加反向电压（反偏），则晶体三极管处于（ A ）A.放大状态B.饱和状态C截止状态D开关状态2、NPN三极管处于截止状态时，下列说法不正确的是（ C ）A. Ib＝lc＝leB集电极与发射极之间可以看作一个断开的开关C.集电极电流受基极电流的控制D可能是由于基极电势太低造成的第3、三极管在饱和导通状态时，下列说法中不正确的是（D ）A发射结和集电结均处于正向偏置状态B.集电极与发射极之间相当于一个接通的开关C.小功率管的饱和压降小于0.6V，锗管的饱和压降小于0.3VD.集电极电流受基极电流的控制4、关于三极管的三种工作状态，下列选项中说法正确的是（ C ）A.三极管的Ib、Ic都为0时，其集电极和发射极相当于一只接通的开关B.三极管的Ic不受Ib控制时，其集电极和发射极相当于一只接通的开关C.三极管的1c＝βIb时，三极管具有电流放大作用D.三极管的Ic＝βIb时，三极管才具有开关作用5、如图所示是小明设计的玩具风扇自动运转控制电路，图中R2为热敏电阻，当室内温度上升到一定值时，R2值变小，Vce小于03V，风扇电机M启动运转，此时三极管处于（ C ）A放大状态B.截止状态C.饱和状态D触发状态6、已知基极电流为3mA，集电极电流为40mA，三极管的直流放大系数为30，则该三极管的工作状态为（ C ）A放大B截止C饱和D不确定7、小明测得三极管的三个电极的电位如下图所示，下图中三级管处于饱和工作状态的是（C）8、如图所示为两只三极管的类型和工作状态，分析正确的是（ A ）A.（1）NPN、放大（2）PNP、放大B.（1）NPN、饱和；（2）PNP、饱和C.（1）PNP、饱和；（2）NPN、放大D.（1）NPN、饱和: （2）PNP、放大9、黄兴同学在检修某电路时，用多用电表测得NPN型三极管各电极对地电位分别是:集电极电位UC＝5.5V，基极电位UB＝5.9V，发射极电位UE＝5.2V，以下判断正确的是（D ）A发射结正偏，集电结反偏，三极管处于放大状态B.发射结正偏，集电结反偏，三极管处于饱和状态C发射结正偏，集电结正偏，三极管处于放大状态D发射结正偏，集电结正偏，三极管处于饱和状态10、小明测得某型号三极管工作在放大状态时三个极的电流，以下示意图中正确的是（B ）。

三极管试题及答案一、填空题1. 三极管是一种______控制型半导体器件，它由两个PN结组成，分为______极、______极和______极。

答案：电流；发射；基；集2. 三极管的放大作用是通过改变______极电流的大小来控制______极电流的大小。

答案：基；集3. 三极管的三种工作状态分别是______、______和______。

答案：放大区；饱和区；截止区4. 三极管的静态工作点设置在放大区的目的是为了保证三极管的______和______。

答案：稳定性；线性5. 三极管的截止频率是指三极管的放大倍数下降到1倍时的频率，它反映了三极管的______特性。

答案：高频二、选择题1. 三极管的电流放大系数β的物理意义是（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 基极电流与集电极电流之比2. 在三极管放大电路中，若要使三极管工作在放大区，应满足的条件是（）。

A. U_B > U_BEB. U_B < U_BEC. U_B = U_BED. U_B ≈ U_BE答案：A3. 三极管的饱和区是指（）。

A. I_C = βI_BB. I_C = I_BC. I_C ≈ βI_BD. I_C ≈ I_B4. 三极管的截止区是指（）。

A. I_C = βI_BB. I_C = I_BC. I_C ≈ βI_BD. I_C ≈ 0答案：D5. 三极管的截止频率是指（）。

A. 三极管的放大倍数下降到1倍时的频率B. 三极管的放大倍数下降到0.707倍时的频率C. 三极管的放大倍数下降到0.5倍时的频率D. 三极管的放大倍数下降到0.1倍时的频率三、判断题1. 三极管的放大作用是通过改变集电极电流的大小来控制基极电流的大小。

（ ×）2. 三极管的三种工作状态分别是放大区、饱和区和截止区。

（√ ）3. 三极管的截止频率是指三极管的放大倍数下降到0.707倍时的频率。

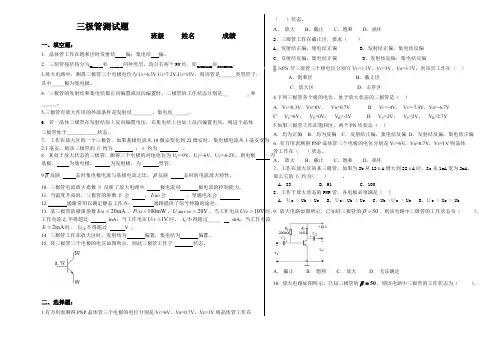

三极管练习题一、填空题：1．晶体管工作在饱和区时发射结偏；集电结偏。

2．三极管按结构分为_和两种类型，均具有两个PN结，即______和______。

3.三极管是___________控制器件，场效应管是控制器件。

4.晶体管放大电路的性能指标分析，主要采用等效电路分析法。

5.放大电路中，测得三极管三个电极电位为U1=6.5V,U2=7.2V,U3=15V，则该管是______类型管子，其中_____极为集电极。

6.场效应管输出特性曲线的三个区域是________、___________和__________。

7．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是____和______。

8．场效应管同三极管相比其输入电阻_________，热稳定性________。

9.采用微变等效电路法对放大电路进行动态分析时，输入信号必须是________的信号。

10.三极管有放大作用的外部条件是发射结________，集电结______。

11.在正常工作范围内，场效应管极无电流12．三极管按结构分为______和______两种类型，均具有两个PN结，即___________和_________。

13.晶体三极管是一种＿＿＿控制＿＿＿器件，而场效应管是一种＿＿＿控制＿＿＿器件。

14．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处于＿＿＿＿＿＿状态。

15．作放大作用时，场效应管应工作在＿＿＿＿(截止区，饱和区，可变电阻区)。

16．晶体三极管用于放大时，应使发射极处于＿＿偏置，集电极处于＿＿偏置。

二、选择题：1.有万用表测得PNP晶体管三个电极的电位分别是V C=6V，V B=0.7V，V E=1V则晶体管工作在（）状态。

A、放大B、截止C、饱和D、损坏2、三级管开作在放大区，要求（???）A、发射结正偏，集电结正偏????????B、发射结正偏，集电结反偏C、发射结反偏，集电结正偏?????????D、发射结反偏，集电结反偏3、在放大电路中，场效应管应工作在漏极特性的哪个区域？（）A可变线性区B截止区C饱合区D击穿区4.一NPN型三极管三极电位分别有V C=3.3V，V E=3V，V B=3.7V，则该管工作在（）A．饱和区B．截止区C．放大区D．击穿区+7.5V -8V +7.1V +5V +3.5V -3V +6.9V +5V 5.三极管参数为P CM =800mW,I CM =100mA,U BR(CEO)=30V,在下列几种情况中，（）属于正常工作。

第3章习题答案3.2.1 选择题1．晶体管能够放大的外部条件是___C______。

(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏2．当晶体管工作于饱和状态时，其__A_______。

(a) 发射结正偏，集电结正偏 (b) 发射结反偏，集电结反偏(c) 发射结正偏，集电结反偏3. 测得晶体管三个电极的静态电流分别为0.06mA，3.66mA和3.6mA。

则该管的为___C______。

(a) 40 (b) 50 (c) 604．反向饱和电流越小，晶体管的稳定性能___A______。

(a) 越好 (b) 越差 (c) 无变化5．温度升高，晶体管的电流放大系数b___A______。

(a) 增大 (b) 减小 (c) 不变6．温度升高，晶体管的管压降|UBE|__B_______。

(a) 升高 (b) 降低 (c) 不变7．对PNP型晶体管来说，当其工作于放大状态时，__C______极的电位最低。

(a) 发射极 (b) 基极 (c) 集电极8．温度升高，晶体管输入特性曲线____B____。

(a) 右移 (b) 左移 (c) 不变9．温度升高，晶体管输出特性曲线___A_____。

(a) 上移 (b) 下移 (c) 不变10．温度升高，晶体管输出特性曲线间隔___C_____。

(a) 不变 (b) 减小 (c) 增大11．晶体管共射极电流放大系数b随集电极电流iC___B_____。

(a) 不变化 (b) 有一定变化 (c) 无法判断12.当晶体管的集电极电流时，下列说法正确的是__C_____。

(a) 晶体管一定被烧毁 (b) 晶体管的(c) 晶体管的一定减小13．对于电压放大器来说，___B____越小，电路的带负载能力越强。

(a) 输入电阻 (b) 输出电阻 (c) 电压放大倍数14．在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位___B____。

第三章 三极管基本放大电路练习题一、选择题（1）当晶体管工作于饱和状态时，其（ ）A.发射结正偏，集电结正偏B.发射结反偏，集电结正偏C.发射结正偏，集电结反偏D.发射结反偏，集电结反偏（2）测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为（ ）A.60B. 40C.70（3）温度升高，晶体管输入特性曲线（ ）A.右移B.左移C.不变（4）温度升高，晶体管输出特性曲线（ ）A.上移B.下移C.不变（5）温度升高，晶体管输出特性曲线间隔（ ）A.不变B.减小C.增大（6）在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是（ ）失真。

A.饱和B.截止C.饱和和截止（7）失真的主要原因是（ ）A.输入电阻太小B.静态工作点偏低C.静态工作点偏高（8）在共射、共集和共基三种基本放大电路中，输出电阻最小的是放大电路（ ）A.共射极B.共集电极C.共基极（9）与空载相比， 接上负载后，放大电路的动态范围一定_______A.不变B.变大C. 变小（10）如图所示放大电路中，已知I1>>I BQ，U BQ>>U BEQ，则当温度升高时，（ ）。

A．I CQ基本不变 B．I CQ减小 C． I CQ增大 D．U CEQ 增大10题图（11）使用万用表直流电压档，测得电路中晶体管各极相对于某一参考点的电位如图所示，从而可判断出该晶体管工作在（　）A.饱和状态B.放大状态C.截止状态D.倒置状态11题图（12）工作在放大区的某三极管，当IB从20μA增大到40μA时，IC 从1mA变成2mA。

它的β约为__________。

A.50B.100C.200二、 简答题（1）试判断题图所示的各电路能否放大交流电压信号？为什么？1题图（2）2题图中，已知U BE=0.6V，β=50。

（1）欲使三极管截止，R B=？（2）若R B=300kΩ，欲使三极管饱和，R C=？（3）R B=300kΩ，R C=3.9kΩ时，三极管处于何种状态？2题图三、计算题（1）晶体管放大电路如题图1所示，已知V CC = 12 V，R B =500 kΩ，R C = 5kΩ，R L =5kΩ，β=50。

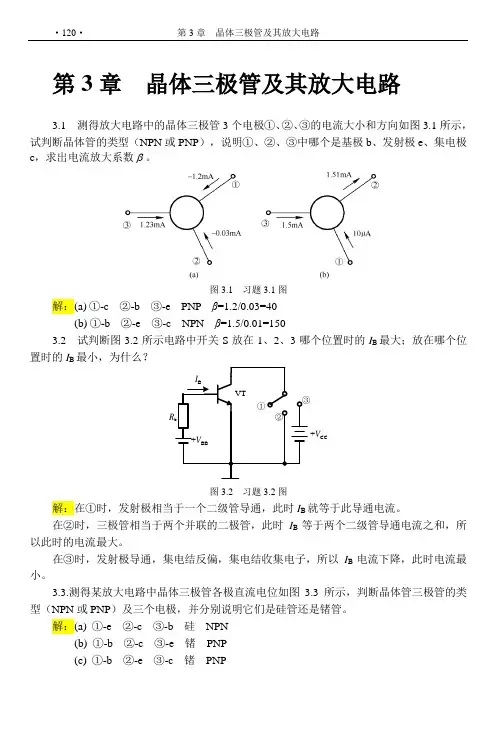

第3章晶体三极管及其放大电路3.1 测得放大电路中的晶体三极管3个电极①、②、③的电流大小和方向如图3.1所示，试判断晶体管的类型（NPN或PNP），说明①、②、③中哪个是基极b、发射极e、集电极c，求出电流放大系数 。

图3.1 习题3.1图解：(a) ①-c ②-b ③-e PNP β=1.2/0.03=40(b) ①-b ②-e ③-c NPN β=1.5/0.01=1503.2 试判断图3.2所示电路中开关S放在1、2、3哪个位置时的I B最大；放在哪个位置时的I B最小，为什么？+V CC图3.2 习题3.2图解：在①时，发射极相当于一个二级管导通，此时I B就等于此导通电流。

在②时，三极管相当于两个并联的二极管，此时I B等于两个二级管导通电流之和，所以此时的电流最大。

在③时，发射极导通，集电结反偏，集电结收集电子，所以I B电流下降，此时电流最小。

3.3.测得某放大电路中晶体三极管各极直流电位如图3.3所示，判断晶体管三极管的类型（NPN或PNP）及三个电极，并分别说明它们是硅管还是锗管。

解：(a) ①-e ②-c ③-b 硅NPN(b) ①-b ②-c ③-e 锗PNP(c) ①-b ②-e ③-c 锗PNP图3.3 习题3.3图3.4 用万用表直流电压挡测得晶体三极管的各极对地电位如图3.4所示，判断这些晶体管分别处于哪种工作状态（饱和、放大、截止或已损坏）。

2.7V(a)(b)－5V－－0.6V(c)－(d)9V－6V(e)0V(f)图3.4 习题3.4图解：(a) 截止 (b) 饱和 (c) 放大 (d) 饱和 (e) 截止 (f) 损坏3.5 某晶体管的极限参数为I CM = 20mA 、P CM = 200mW 、U (BR)CEO = 15V ，若它的工作电流I C = 10mA ，那么它的工作电压U CE 不能超过多少？若它的工作电压U CE = 12V ，那么它的工作电流I C 不能超过多少？解：)V (1510200,15min ,min C CM (BR)CEO CE =⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=I P U U )mA (67.1612200,20min ,min CE CM CM C =⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=U P I I3.6 图3.5所示电路对正弦信号是否有放大作用？如果没有放大作用，则说明理由并将错误加以改正（设电容的容抗可以忽略）。

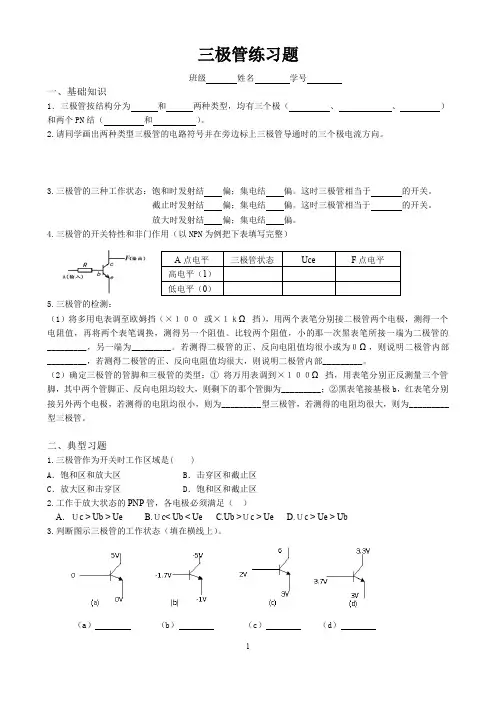

三极管练习题班级 姓名 学号一、基础知识1．三极管按结构分为 和 两种类型，均有三个极（ 、 、 ）和两个PN 结（ 和 ）。

2.请同学画出两种类型三极管的电路符号并在旁边标上三极管导通时的三个极电流方向。

3.三极管的三种工作状态：饱和时发射结 偏；集电结 偏。

这时三极管相当于 的开关。

截止时发射结 偏；集电结 偏。

这时三极管相当于 的开关。

放大时发射结 偏；集电结 偏。

4.三极管的开关特性和非门作用（以NPN 为例把下表填写完整）5.三极管的检测：（1）将多用电表调至欧姆挡（×１００ 或×１ｋΩ 挡），用两个表笔分别接二极管两个电极，测得一个电阻值，再将两个表笔调换，测得另一个阻值。

比较两个阻值，小的那一次黑表笔所接一端为二极管的_________，另一端为_________。

若测得二极管的正、反向电阻值均很小或为０Ω，则说明二极管内部_________，若测得二极管的正、反向电阻值均很大，则说明二极管内部_________。

（2）确定三极管的管脚和三极管的类型：① 将万用表调到×１００Ω 挡，用表笔分别正反测量三个管脚，其中两个管脚正、反向电阻均较大，则剩下的那个管脚为_________；②黑表笔接基极b ，红表笔分别接另外两个电极，若测得的电阻均很小，则为_________型三极管，若测得的电阻均很大，则为_________型三极管。

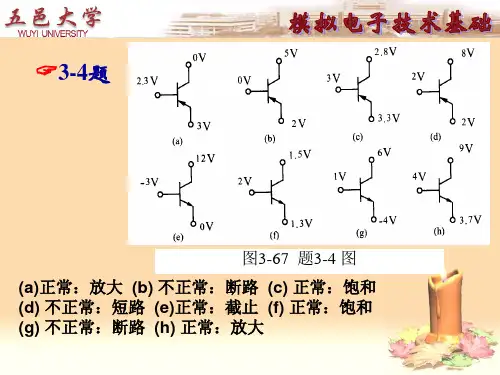

二、典型习题1.三极管作为开关时工作区域是( )A ．饱和区和放大区B ．击穿区和截止区C ．放大区和击穿区D ．饱和区和截止区 2.工作于放大状态的PNP 管，各电极必须满足（ ）A ．Ｕc > Ub > Ue B.Ｕc< Ub < Ue C.Ub >Ｕc > Ue D.Ｕc > Ue > Ub 3.判断图示三极管的工作状态（填在横线上）。

（a ） （b ） （c ） （d ）（e）（f）（g）（h）4. 用万用表测得PNP晶体管三个电极的电位分别是V C=0.8V，V B=0.7V，V E=1.0V则晶体管工作在（）状态。

第三章双极型三极管基本放大电路a.R B 开路b. R C 开路c. R B 短路d. R B 过小5.对于题3-1图所示放大电路中，当 V CC =12V , R c =2k Q,集电极电流I C 计算值为1mA 。

用直流电压表测时 U CE =8V ，这说明 _______ 。

a.电路工作正常b.三极管工作不正常c.电容C i 短路d.电容C o 短路6.对于题3-1图所示放大电路中，若其他电路参数不变，仅当R B 增大时，U CEQ 将 ________ ;若仅当R c 减小时，U CEQ 将 _________ ;若仅当R L 增大时，U CEQ 将 __________ ;若仅更换一个 卩较 小的三极管时， U CEQ 将_______ ;a 增大b.减小c.不变d.不确定7.对于题3-1图所示放大电路中， 输入电压u i 为余弦信号，若输入耦合电容 C i 短路，则该电 路 ______ 。

a.正常放大b.出现饱和失真c.出现截止失真d.不确定8. 对于NPN 组成的基本共射放大电路，若产生饱和失真，则输出电压 _____________ 失真；若产 生截止失真，则输出电压 _______ 失真。

a 顶部b.低部9. 当输入电压为余弦信号时，如果 PNP 管共射放大电路发生饱和失真，则基极电流i b 的波形将 ___________ ，集电极电流i c 的波形将 _____________ ，输出电压u o 的波形将 __________ 。

3-1选择填空1•晶体管工作在放大区时，具有如下特点a.发射结正偏，集电结反偏。

c.发射结正偏，集电结正偏。

2.晶体管工作在饱和区时，具有如下特点a.发射结正偏，集电结反偏。

c.发射结正偏，集电结正偏。

Ob.发射结反偏, d.发射结反偏,Ob.发射结反偏, d.发射结反偏， 集电结正偏。

集电结反3•在共射、共集、共基三种基本组态放大电路中，电压放大倍数小于 a.共射b.共集c.共基4•对于题3-1图所示放大电路中，当用直流电压表测得集电结正偏。

第三章 三极管放大电路基础习题解答3．1 对于典型的晶体管，其β值范围一般为150~50，试求其对应的α值范围。

解：因为ββα+=1，当β值范围为150~50，α值的范围为0.98~0.993。

3．2 如果两个晶体管的参数α分别为0.99和0.98，则两个晶体管的β分别为多少？若其集电极的电流为mA 10，则对应的基极电流分别为多少？ 解：因为ααβ-=1，C B I I β1=。

当99.0=α时，100=β，mA I B 1.0=；当98.0=α时，50=β，mA I B 2.0=。

3．3 对于一个晶体管，若其基极电流为A μ5.7，集电极电流为A μ940，试问晶体管的β和α分别为多少？ 解：33.1255.7940===B C I I β， 992.033.125133.1251=+=+=ββα 3．4 对于一个PNP 型晶体管，当集电极电流为mA 1，其发射结电压V v EB 8.0=。

试问，当集电极电流分别为mA 10、A 5时，对应的发射结电压EB v 分别为多少？ 解：因为TBEV V S C eI I =，则有⎪⎪⎭⎫ ⎝⎛=S C T BE I I V V ln ，因此有⎪⎪⎭⎫⎝⎛=S C T BE I I V V 11ln 。

所以有⎪⎪⎭⎫⎝⎛=-C C T BE BE I I V V V 11ln若令mA I C 101=时，V I I V V V C C T BE BE 06.0110ln 26ln 11=⎪⎭⎫⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=-，则V V V BE BE 86.006.08.006.01=+=+=若令A I C 51=时，V I I V V V C C T BE BE 22.015000ln 26ln 11=⎪⎭⎫⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=-，则V V V BE BE 02.122.08.022.01=+=+=。

3．5 在图P3.5所示的电路中，假设晶体管工作在放大模式，并且晶体管的β为无限大，试确定各图中所对应标注的电压、电流值。
