实用的标准化变电站建设实施要求规范(二次设备的名称及标识)

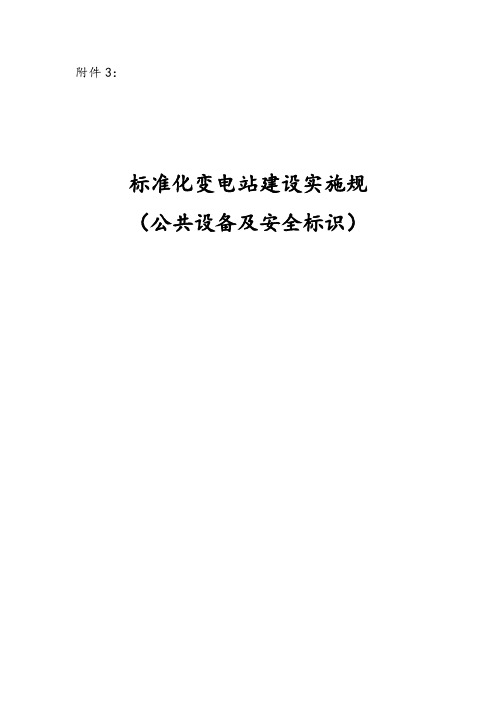

附件3：标准化变电站建设实施规（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

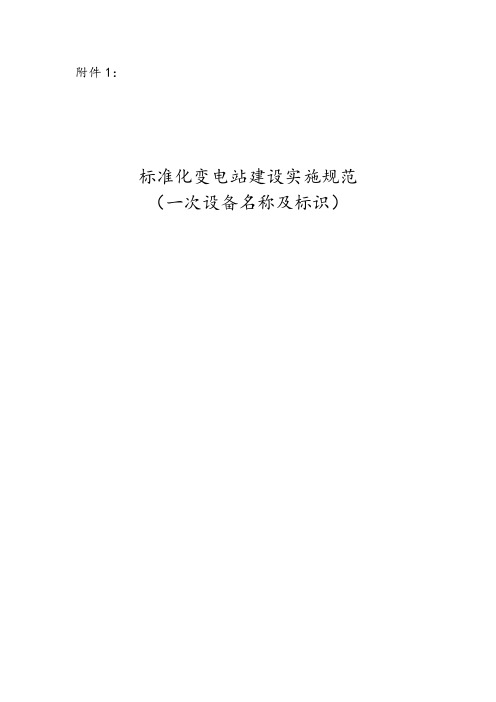

附件1：标准化变电站建设实施规范（一次设备名称及标识）一次设备名称及标识1 一次设备铭牌标识1.1 铭牌标识制作要求1.1.1 内容：按照附录一次设备铭牌命名规范执行。

1.1.2 规格：设备标志牌基本形式为矩形，衬底色为白色，边框、编号文字为红色（接地设备标志牌的边框、文字为黑色）。

采用反光黑体字，字号根据标志牌尺寸、字数适当调整。

1.1.3 色号：红色 M100 Y100，黑色 K100，绿色 C100 Y100，黄色 M20 Y100。

1.1.4 材质：铝合金或工业贴纸1.1.5 变压器、电抗器标志牌的图例如图1.1，制图参数如表1.1。

图1.1 变压器标志牌（示例）表1.1 变压器标志牌的制图参数单位：mm参数B A B1 A1种类甲300 200 268 168乙400 300 364 264丙500 400 460 3601.1.6 断路器、隔离开关、电流互感器、避雷器、耦合电容器、阻波器、控制箱、端子箱、接地刀闸标志牌的图例如图1.2，制图参数如表1.2。

图1.2 断路器标志牌（示例）表1.2 断路器标志牌的制图参数单位：mm参数B A B1 A1种类甲220 320 168 288乙60 250按同比例缩放。

图1.3 室内配电装置标志牌（示例）表1.3 室内配电装置标志牌的制图参数单位：mm 参数B A B1 A1种类甲160 136 200 176乙144 124 180 160丙120 104 150 1341.1.7 母线标志牌的图例如图1.4，制图参数如表1.4。

图1.4 母线标志牌（示例）表1.4 母线标志牌的制图参数单位：mm参数A A1 A2B B1 B2种类甲350 320 313 500 470 463乙134 114 109 200 184 176丙110 94 90 160 144 1401.1.8 变压器标志牌示意图如图1.5。

图1.5 变压器标志牌示意图1.1.9 母线标志牌示意图如图1.6。

变电部二次设备指示标识技术规范1、目的为了规范对新建、改建、扩建、改造工程中关于二次设备的指示和标识的验收项目，加强变电部管辖范围内各变电站微机继电保护装置（包括安全自动装置，下同）的运行管理，防止误投退压板造成保护不正确动作，提高继电保护装置的正确动作率，特制订本规范。

2、适用范围本规范规定了微机保护设备屏（柜）内继电保护装置、指示灯、压板、切换把手、空气开关等二次元件，以及二次控制电缆挂牌、二次线套，端子箱、机构箱、开关柜等设备内二次元件的标识要求，适用于10kV及以上电力主设备和线路的微机继电保护设备屏（柜）。

对于自动化、通信设备屏（柜）内相关装置、压板、指示灯等设备的标识可参照执行。

所有新建、改造施工项目必须严格遵照本规范实施，现有运行保护屏（柜）可结合停电机会逐步进行整改。

3、相关文件本规范参照下列规程和文本：《中国南方电网变电站安健环设施标准Q/CSG 1 0001-2004》《中国南方电网视觉识别系统管理手册》《广东电网公司（电气操作导则）实施细则》4、技术规定4.1保护屏命名原则4.1.1命名规定：（1）主变保护屏命名原则：屏柜设计编号+主变的调度命名+保护屏序号如：15P ＃1主变保护屏一。

（2）母线保护屏命名原则：500 kV系统：屏柜设计编号+电压等级+母线名称+母差保护屏序号。

如：27P 500kVⅠM母差保护屏一；28P 500kVⅡM母差保护屏二。

220 kV以下系统：屏柜设计编号+电压等级+母差保护屏序号如：25P 220kV母差保护屏一。

（3）线路保护屏命名原则：屏柜设计编号+电压等级+线路调度命名+主一(二)保护屏；如：10P 500kV上博甲线主一保护屏；11P 500kV上博甲线主二保护屏；主一保护和主二保护的命名参照《广东省220kV及以上电网继电保护运行规定》中规定“对线路保护使用全光纤通道的，定义电流差动保护或方向保护为主一保护，另一套为主二保护；当两套保护类型相同时，则定义其中带操作箱保护屏为主一保护，另一套为主二保护”。

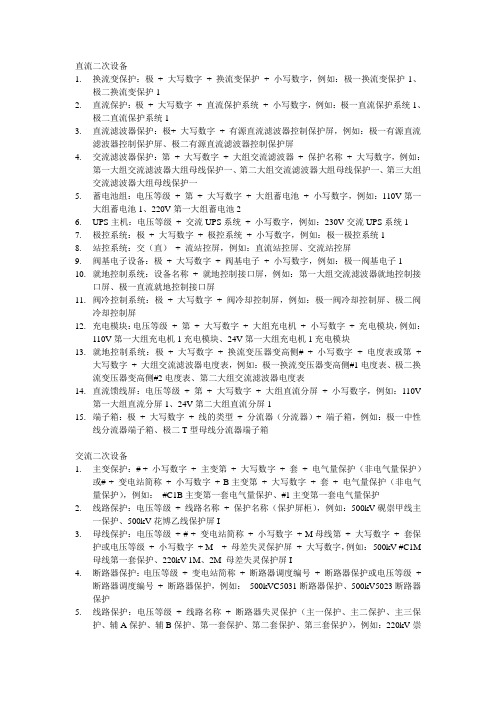

直流二次设备1.换流变保护：极+ 大写数字+ 换流变保护+ 小写数字，例如：极一换流变保护1、极二换流变保护12.直流保护：极+ 大写数字+ 直流保护系统+ 小写数字，例如：极一直流保护系统1、极二直流保护系统13.直流滤波器保护：极+ 大写数字+ 有源直流滤波器控制保护屏，例如：极一有源直流滤波器控制保护屏、极二有源直流滤波器控制保护屏4.交流滤波器保护：第+ 大写数字+ 大组交流滤波器+ 保护名称+ 大写数字，例如：第一大组交流滤波器大组母线保护一、第二大组交流滤波器大组母线保护一、第三大组交流滤波器大组母线保护一5.蓄电池组：电压等级+ 第+ 大写数字+ 大组蓄电池+ 小写数字，例如：110V第一大组蓄电池1、220V第一大组蓄电池26.UPS主机：电压等级+ 交流UPS系统+ 小写数字，例如：230V交流UPS系统17.极控系统：极+ 大写数字+ 极控系统+ 小写数字，例如：极一极控系统18.站控系统：交（直）+ 流站控屏，例如：直流站控屏、交流站控屏9.阀基电子设备：极+ 大写数字+ 阀基电子+ 小写数字，例如：极一阀基电子110.就地控制系统：设备名称+ 就地控制接口屏，例如：第一大组交流滤波器就地控制接口屏、极一直流就地控制接口屏11.阀冷控制系统：极+ 大写数字+ 阀冷却控制屏，例如：极一阀冷却控制屏、极二阀冷却控制屏12.充电模块：电压等级+ 第+ 大写数字+ 大组充电机+ 小写数字+ 充电模块，例如：110V第一大组充电机1充电模块、24V第一大组充电机1充电模块13.就地控制系统：极+ 大写数字+ 换流变压器变高侧# + 小写数字+ 电度表或第+大写数字+ 大组交流滤波器电度表，例如：极一换流变压器变高侧#1电度表、极二换流变压器变高侧#2电度表、第二大组交流滤波器电度表14.直流馈线屏：电压等级+ 第+ 大写数字+ 大组直流分屏+ 小写数字，例如：110V第一大组直流分屏1、24V第二大组直流分屏115.端子箱：极+ 大写数字+ 线的类型+ 分流器（分流器）+ 端子箱，例如：极一中性线分流器端子箱、极二T型母线分流器端子箱交流二次设备1.主变保护：# + 小写数字+ 主变第+ 大写数字+ 套+ 电气量保护（非电气量保护）或# + 变电站简称+ 小写数字+ B主变第+ 大写数字+ 套+ 电气量保护（非电气量保护），例如：#C1B主变第一套电气量保护、#1主变第一套电气量保护2.线路保护：电压等级+ 线路名称+ 保护名称（保护屏柜），例如：500kV砚崇甲线主一保护、500kV花博乙线保护屏I3.母线保护：电压等级+ # + 变电站简称+ 小写数字+ M母线第+ 大写数字+ 套保护或电压等级+ 小写数字+ M + 母差失灵保护屏+ 大写数字，例如：500kV #C1M 母线第一套保护、220kV 1M、2M 母差失灵保护屏I4.断路器保护：电压等级+ 变电站简称+ 断路器调度编号+ 断路器保护或电压等级+断路器调度编号+ 断路器保护，例如：500kVC5031断路器保护、500kV5023断路器保护5.线路保护：电压等级+ 线路名称+ 断路器失灵保护（主一保护、主二保护、主三保护、辅A保护、辅B保护、第一套保护、第二套保护、第三套保护），例如：220kV崇桃I线断路器失灵保护、500kV梧罗Ⅱ线主一保护、500kV梧罗Ⅱ线辅A保护6.辅助保护：电压等级+ 线路名称+辅A保护（辅B保护），例如：500kV梧罗Ⅱ线辅A保护7.电容器保护：电压等级+ 断路器调度编号+ 低抗过流保护或电压等级+ 断路器调度编号+ 电容器组+ 型号+ 保护，例如：35kV321低抗过流保护、35kV325电容器组RCS-9631A保护8.电抗器保护：电压等级+ 线路名称+ 电抗器保护（第一套电抗器保护、第二套电抗器保护、第三套电抗器保护），例如：500kV来梧Ⅱ线电抗器保护、500kV来梧II线第一套电抗器保护9.站用变保护：# + 变电站简称+ 小写数字+站用变保护或# + 小写数字+站用变保护，例如：#C0站用变保护、#1站用变保护装置10.充电模块：小室名称+ # + 小写数字+ 充电机充电模块+ 大写数字，例如：51小室#1充电机充电模块一、通信室#2充电机充电模块二11.集中监控器：小室名称+ # + 小写数字+ 集中监控器，例如：通信室#1集中监控器、51小室#1集中监控器12.直流调压装置：小室名称+ # + 小写数字+ 调压装置（降压装置），例如：51小室#1硅链降压装置13.交流输入单元：小室名称+ # + 小写数字+ 交流输入单元，例如：52小室#2交流输入单元14.电能表：电压等级+ 线路名称+ 主表（副表）或电压等级+ 主变名称+ 主表（副表），例如：500kV北花甲线主表500kV北花甲线副表15.直流馈线屏：电压等级+ # + 小写数字+ 直流主屏（直流分屏），例如：110V#1直流主屏、48V #1直流分屏16.端子箱：极+ 大写数字+ 线的类型+ 分流器（分流器）+ 端子箱，例如：500kV砚花甲线高抗A相本体端子箱、220kV花从甲线线路A相CVT端子箱17.蓄电池组：电压等级+ 第+ 大写数字+ 大组蓄电池+ 小写数字，例如：110V第一大组蓄电池1、220V第一大组蓄电池2。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

附件1：标准化变电站建设实施规范（一次设备名称及标识）一次设备名称及标识1 一次设备铭牌标识1.1铭牌标识制作要求1.1.1内容：按照附录一次设备铭牌命名规范执行。

1.1.2 规格：设备标志牌基本形式为矩形，衬底色为白色，边框、编号文字为红色（接地设备标志牌的边框、文字为黑色）。

采用反光黑体字，字号根据标志牌尺寸、字数适当调整。

1.1.3 色号：红色 M100 Y100，黑色 K100，绿色 C100 Y100，黄色 M20 Y100。

1.1.4 材质：铝合金或工业贴纸1.1.5 变压器、电抗器标志牌的图例如图1.1，制图参数如表1.1。

图1.1 变压器标志牌（示例）表1.1 变压器标志牌的制图参数单位：mm参数B A B1 A1种类甲300 200 268 168乙400 300 364 264丙500 400 460 3601.1.6 断路器、隔离开关、电流互感器、避雷器、耦合电容器、阻波器、控制箱、端子箱、接地刀闸标志牌的图例如图1.2，制图参数如表1.2。

图1.2 断路器标志牌（示例）表1.2 断路器标志牌的制图参数单位：mm参数B A B1 A1种类甲220 320 168 288乙60 250按同比例缩放。

图1.3 室内配电装置标志牌（示例）表1.3 室内配电装置标志牌的制图参数单位：mm 参数B A B1 A1种类甲160 136 200 176乙144 124 180 160丙120 104 150 1341.1.7 母线标志牌的图例如图1.4，制图参数如表1.4。

图1.4 母线标志牌（示例）表1.4 母线标志牌的制图参数单位：mm参数A A1 A2B B1 B2种类甲350 320 313 500 470 463乙134 114 109 200 184 176丙110 94 90 160 144 1401.1.8 变压器标志牌示意图如图1.5。

图1.5 变压器标志牌示意图1.1.9 母线标志牌示意图如图1.6。

公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。

也可以根据实际，使用多重标志。

附件3：标准化变电站建设实施规范（公共设备及安全标识）公共设备及安全标识1 总体要求1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。

1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。

1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。

1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。

对于照明条件差的场所，标志牌宜用荧光材料制作。

1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。

1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。

1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。

各类标线应采用道路线漆涂刷。

1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。

1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。

环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。

1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。

标志牌前不得放置妨碍认读的障碍物。

1.11 标志牌的固定方式分附着式、悬挂式和柱式。

附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。

临时标志牌应采取防止脱落、移位措施。

1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。

修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识2.1 一般规定2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。

2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
