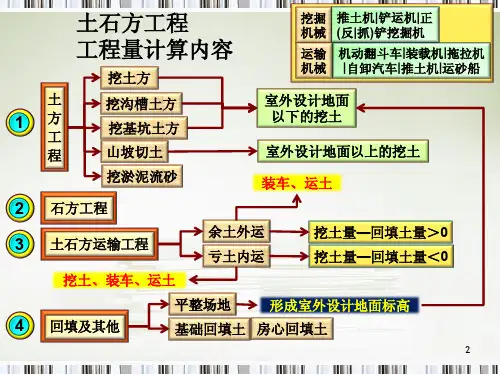

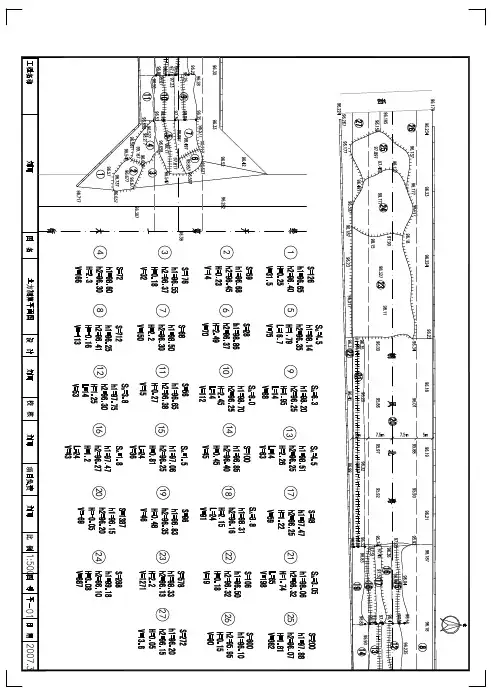

市政道路的路基土方计算断面图示例纬十九路路基工程断面图申报单位：市政总公司纬十九路一标项目部绘图软件：《易算土方》填===== 左坡脚:: 80 填=====:: 100 填=====:: 120 填=====:: 140 填=====::160 填=====::180 填=====::200 填=====::220 填=====:: 240 填=====:: 260 填=====:: 280 填=====:: 300 填=====::320 填=====::340 填=====::360 填=====::380 填=====:: 400 填=====:: 420 填=====:: 440 填=====:: 460 填=====::480 填=====::500 填=====::520 填=====::540 填=====:: 560 填=====:: 580 填=====:: 600 填=====:: 620 填=====::640 填=====::660 填=====::680 填=====::700 填=====:: 720 填=====:: 740 填=====:: 760 填=====:: 780 填=====::800 填=====::填=====::填=====::900 填=====:: 920 填=====:: 940 填=====:: 960 填=====:: 980 填=====::1000 填=====::1020 填=====::1040 填=====::1060 填=====:: 1080 填=====:: 1100 填=====:: 1120 填=====:: 1140 填=====::1160 填=====::1180 填=====::1200 填=====::1220 填=====:: 1240 填=====:: 1260 填=====:: 1280 填=====:: 1300 填=====::1320 填=====::1340 填=====::1360 填=====::1380 填=====:: 1400 填=====:: 1420 填=====:: 1440 填=====:: 1460 填=====::1480 填=====::1500 填=====::填=====::填=====:: 1620 填=====:: 1640 填=====:: 1660 填=====:: 1680 填=====::1700 填=====::1720 填=====::1740 填=====::1760 填=====:: 1780 填=====:: 填=====:: 填=====:: 1880 填=====::1900 填=====::1920 填=====::1940 填=====::1960 填=====:: 1980 填=====:: 2000 填=====:: 2020 填=====:: 2040 填=====::2060 填=====::2080 填=====::2100 填=====::2120 填=====:: 2140 填=====:: 2160 填=====:: 2180 填=====:: 2200 填=====::2220 填=====::2240 填=====::2260 填=====::2280 填=====:: 2300 填=====:: 2320 填=====:: 2340 填=====:: 2360 填=====::2380 填=====::2400 填=====::2420 填=====::2440 填=====:: 2460 填=====:: 2480 填=====:: 2500 填=====:: 2520 填=====::2540 填=====::2560 填=====::2580 填=====::填=====:: 填=====:: 2680 填=====:: 2700 填=====:: 2720 填=====::2740 填=====::2760 填=====::2780 填=====::2800 填=====:: 2820 填=====:: 2840 填=====:: 2860 填=====:: 2880 填=====::2900 填=====::2920 填=====::2940 填=====::2960 填=====:: 2980 填=====:: 3000 填=====:: 3020 填=====:: 3040 填=====::3060 填=====::3080 填=====::3100 填=====::3120 填=====:: 3140 填=====:: 3160 填=====::3180 填=====:: 3200 填=====:: 3220 填=====:: 3240 填=====:: 3260 填=====::3280 填=====:: 3300 填=====:: 3320 填=====:: 3340 填=====:: 3360 填=====:: 3380 填=====:: 3400 填=====::填=====::。
南方CASS工程应用--道路断面土方计算实例一、系统环境：（1）操作系统WIN XP ；（2）应用环境：南方FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：（路径：\Program Files\CASS70\DEMO\ ）三、准备工作展绘坐标数据文件中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline 绘多段线命令，连接中测点点号421和227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
