变压器损耗率计算公式变压器在电力传输和分配中起着至关重要的作用，而了解变压器的损耗率对于评估其性能和效率可是相当重要的。
那咱们就来好好聊聊变压器损耗率的计算公式。
咱先说说变压器的损耗都有啥。
一般来讲，变压器的损耗主要包括铜损和铁损。
铜损呢，就像是电线里的电阻消耗能量一样，电流在变压器的绕组里流动时会产生热量，这部分消耗的能量就是铜损。
铁损呢，则是因为变压器铁芯中的磁通变化导致的能量损失。
要计算变压器的损耗率，公式是这样的：变压器损耗率 = （变压器总损耗 ÷变压器输入功率）× 100% 。
这里的总损耗就是铜损加上铁损啦。
那怎么算出铜损和铁损呢？铜损一般用公式 Pcu = I²×R 来计算，其中 I 是绕组电流，R 是绕组电阻。
铁损呢，通常由磁滞损耗和涡流损耗组成，计算起来相对复杂些，不过一般厂家会提供相关的数据。
我还记得有一次，我在一个工厂里，看到工人们正在为一台新安装的变压器进行调试。
那台变压器个头可大了，工人们围着它忙前忙后。
我好奇地凑过去，跟一位老师傅聊了起来。
老师傅一边查看仪表的数据，一边跟我解释说：“这变压器啊，要是损耗率太高，那可就费电啦，成本也上去了。
所以咱们得把这损耗率算准，才能保证生产的正常运行和成本的控制。
” 我看着他认真专注的样子，深深感受到了这看似简单的计算公式背后，其实关系着整个工厂的生产效益。
在实际应用中，准确测量变压器的输入功率和损耗是关键。
这就需要用到专业的测量仪器，像功率分析仪之类的。
而且，不同类型、不同容量的变压器，其损耗率也会有所不同。
总之，变压器损耗率的计算公式虽然看起来不复杂，但要真正准确地计算和应用，还需要结合实际情况，仔细测量和分析相关数据。
只有这样，咱们才能更好地了解变压器的性能，让它为我们的生产和生活服务。
希望通过今天的介绍，能让您对变压器损耗率的计算公式有更清晰的认识和理解。
变压器绕组损耗计算公式
一、变压器绕组损耗基本概念。
变压器绕组损耗也称为铜损，是由于电流通过绕组的电阻而产生的热量损耗。
1. 对于单相变压器，设绕组电阻为R（单位为Ω），流过绕组的电流为I（单位为A），根据焦耳定律，绕组损耗P_Cu（单位为W）的计算公式为：
- P_Cu=I^2R
- 这里的R可以通过测量或者根据绕组的材料（电阻率ρ）、绕组长度l和横截面积S来计算，R = ρ(l)/(S)。
1. 在三相变压器中，如果是星形（Y）接法。
- 设相电流为I_ph，相电阻为R_ph，则三相绕组总损耗P_Cu为：
- P_Cu=3I_ph^2R_ph
- 若已知线电流I_L，对于星形接法I_ph=I_L，并且相电阻R_ph已知时，可直接代入计算。
2. 如果是三角形（Δ）接法。
- 设相电流为I_ph，相电阻为R_ph，则三相绕组总损耗P_Cu为：
- P_Cu=3I_ph^2R_ph
- 对于三角形接法，线电流I_L与相电流I_ph的关系为
I_ph=frac{I_L}{√(3)}。
当已知线电流I_L和相电阻R_ph时，先根据
I_ph=frac{I_L}{√(3)}求出相电流，再代入P_Cu=3I_ph^2R_ph计算绕组损耗。

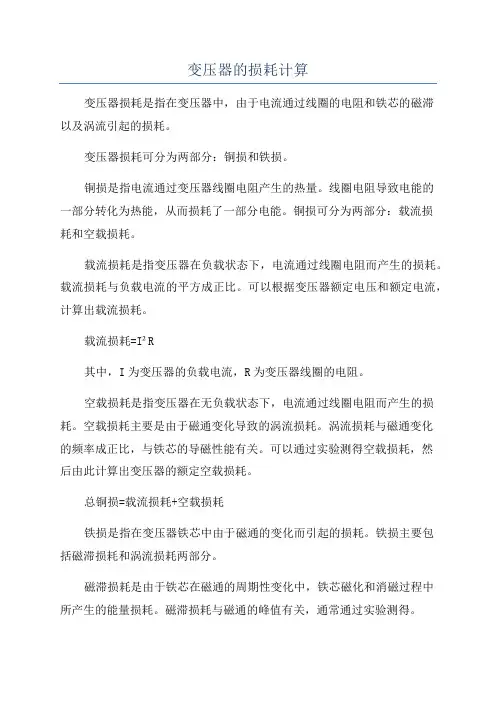

变压器的损耗计算变压器损耗是指在变压器中，由于电流通过线圈的电阻和铁芯的磁滞以及涡流引起的损耗。
变压器损耗可分为两部分：铜损和铁损。
铜损是指电流通过变压器线圈电阻产生的热量。
线圈电阻导致电能的一部分转化为热能，从而损耗了一部分电能。
铜损可分为两部分：载流损耗和空载损耗。
载流损耗是指变压器在负载状态下，电流通过线圈电阻而产生的损耗。
载流损耗与负载电流的平方成正比。
可以根据变压器额定电压和额定电流，计算出载流损耗。
载流损耗=I²R其中，I为变压器的负载电流，R为变压器线圈的电阻。
空载损耗是指变压器在无负载状态下，电流通过线圈电阻而产生的损耗。
空载损耗主要是由于磁通变化导致的涡流损耗。
涡流损耗与磁通变化的频率成正比，与铁芯的导磁性能有关。
可以通过实验测得空载损耗，然后由此计算出变压器的额定空载损耗。
总铜损=载流损耗+空载损耗铁损是指在变压器铁芯中由于磁通的变化而引起的损耗。
铁损主要包括磁滞损耗和涡流损耗两部分。
磁滞损耗是由于铁芯在磁通的周期性变化中，铁芯磁化和消磁过程中所产生的能量损耗。
磁滞损耗与磁通的峰值有关，通常通过实验测得。
涡流损耗是由于铁芯磁通变化时，铁芯内产生的涡流而引起的电流损耗。
涡流损耗与变压器铁芯的材料、形状以及磁通变化的频率有关。
可以通过实验测得涡流损耗的值。
总铁损=磁滞损耗+涡流损耗为了保证变压器的工作效率，减少损耗和热量，通常会将变压器设计为在额定负载下的总损耗不超过额定功率的一定比例。
这个比例称为变压器的额定效率。
额定效率=额定输出功率/(额定输入功率+铜损+铁损)在实际中，可以通过测量变压器的输入功率和输出功率，再结合已知的铜损和铁损的数值，计算出变压器的实际效率。
变压器损耗的计算对于变压器的选型和评估非常重要。
合理计算和控制变压器的损耗，能够提高变压器的工作效率，减少能源消耗和运行成本。
变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1 、变压器损耗计算公式(1)有功损耗：AP^PO +KT B2PK ----------------------- (1)(2)无功损耗：AQ = Q O+KT (32QK ——(2)(3)综合功率损耗：△PZnAP + KQ AQ ---- (3)QO〜IO%SN,QK〜UK%SN式中：QO 空载无功损耗(kvar)PO——空载损耗(kW)PK—额疋负载损耗(kW)SN—变压器额定容量(kVA)10%——变压器空载电流百分比。
UK％——短路电压百分比平均负载系数KT——负载波动损耗系数QK—额疋负载漏磁功率(kvar)KQ—无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1 .0 5;(2)对城市电网和工业企业电网的6kV〜1 OkV降压变压器取系统最小负荷时，其无功当量KQ=O.lkW/kvar;(3)变压器平均负载系数，对于农用变压器可取p=2O% ;对于工业企业，实行三班制，可取［3=75%;(4)变压器运行小时数T= 8 7 6 Oh，最大负载损耗小时数：t= 55OOh;(5)变压器空载损耗PO、额定负载损耗PK、IO%、UK%, 见产品资料所示。
2、变压器损耗的特征PO――空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
P C――负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比; (并用标准线圈温度换算值来表示)。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗AP = PO + P C变压器的损耗比=P C /PO变压器的效率二PZ / (PZ + AP)，以百分比表示；其中PZ为变压器二次侧输出功率。
变压器损耗的计算公式及方法变压器损耗是指变压器运行过程中由于铁心和线圈中的电流引起的功率损失。
变压器损耗可以分为铁损和铜损两部分。
铁损是指在变压器铁心中由于交变磁通产生涡流引起的损耗，铜损是指在变压器线圈中由于电流通过导线而产生的电阻功率损耗。
1.铁损的计算公式及方法：变压器铁损可以通过以下公式进行计算：P铁损=(V1/V2)^2×P额定其中，P铁损为变压器的铁损功率，V1和V2分别为变压器的输入电压和输出电压，P额定为变压器的额定功率。
铁损的计算方法主要有以下几种：a.全功率损耗法：将整个变压器接入电源，测量输入功率和输出功率的差值即为铁损功率。
b.空载损耗法：将变压器的输出端口断开，仅将输入端口接入电源，测量变压器的输入功率即为铁损功率。
c.空载损耗与短路损耗之和法：先测量变压器的空载损耗，再测量变压器的短路损耗，最后将两者相加即为铁损功率。
2.铜损的计算公式及方法：变压器的线圈电阻会产生导线中的功率损耗，也称为铜损。
铜损可以通过以下公式进行计算：P铜损=I^2×R其中，P铜损为变压器的铜损功率，I为变压器的电流，R为变压器线圈的电阻。
铜损的计算方法可以根据实际情况进行选择：a.直流电阻法：将变压器的其中一线圈短路，通过流过短路线圈的直流电流来测量线圈的电阻。
然后利用电流和电阻的关系计算出铜损功率。
b.双差法：将变压器的两个线圈分别接入两个相反方向的电流源，通过测量两个电流源的电压和电流来计算出线圈的电阻，并进而计算出铜损功率。
综上所述，变压器损耗的计算公式和方法主要包括铁损和铜损的计算。
铁损的计算公式为P铁损=(V1/V2)^2×P额定，方法包括全功率损耗法、空载损耗法和空载损耗与短路损耗之和法。
铜损的计算公式为P铜损=I^2×R，方法包括直流电阻法和双差法。
不同方法可以根据实际情况选择合适的计算方式。
变压器损耗的计算公式及方法变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗)，而铜损也叫负荷损耗。
负载曲线的平均负载系数越高，为达到损耗电能越小，要选用损耗比越小的变压器；负载曲线的平均负载系数越低，为达到损耗电能越小，要选用损耗比越大的变压器。
将负载曲线的平均负载系数乘以一个大于1的倍数，通常可取1-1.3，作为获得最佳效率的负载系数，然后按βb＝(1/R)1/2计算变压器应具备的损耗比。
一、变压器损耗计算公式(1)有功损耗：ΔP＝P0＋KTβ^2PK -------（1）(2)无功损耗：ΔQ＝Q0＋KTβ^2QK -------（2）(3)综合功率损耗：ΔPZ＝ΔP＋KQΔQ----（3）Q0≈I0％SN，QK≈UK％SN式中：Q0——空载无功损耗(kvar)；P0——空载损耗(kW)；PK——额定负载损耗(kW)；SN——变压器额定容量(kVA)；I0％——变压器空载电流百分比；UK％——短路电压百分比；β——平均负载系数；KT——负载波动损耗系数；QK——额定负载漏磁功率(kvar)；KQ——无功经济当量(kW／kvar)。
上式计算时各参数的选择条件：(1)取KT＝1.05；(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ＝0．1kW／kvar；(3)变压器平均负载系数，对于农用变压器可取β＝20％；对于工业企业，实行三班制，可取β＝75％；(4)变压器运行小时数T＝8760h，最大负载损耗小时数：t＝5500h；(5)变压器空载损耗P0、额定负载损耗PK、I0％、UK％，见产品资料所示。
二、变压器损耗的特征P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
PC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

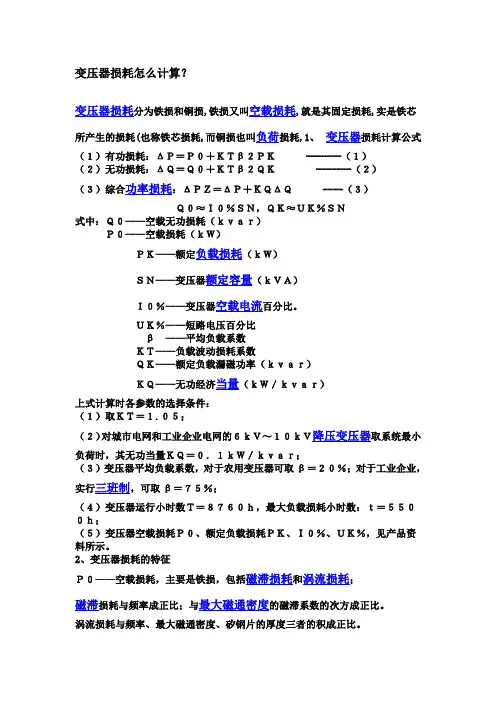

变压器损耗怎么计算？变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。
ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。
2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。
负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。
变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

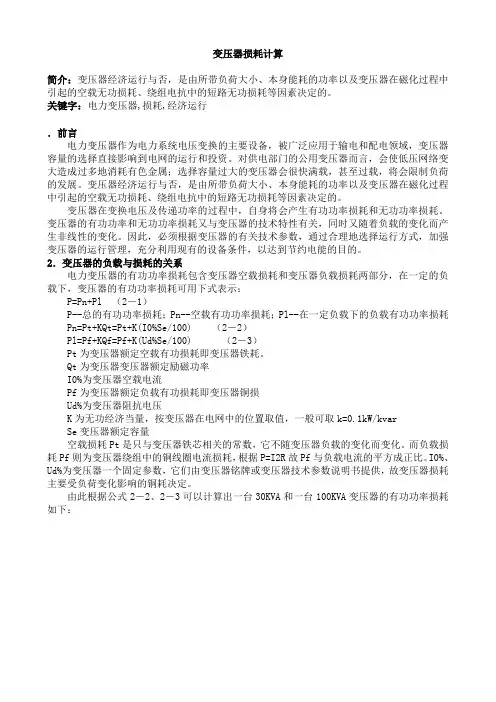

变压器损耗计算简介：变压器经济运行与否，是由所带负荷大小、本身能耗的功率以及变压器在磁化过程中引起的空载无功损耗、绕组电抗中的短路无功损耗等因素决定的。
关键字：电力变压器,损耗,经济运行．前言电力变压器作为电力系统电压变换的主要设备，被广泛应用于输电和配电领域，变压器容量的选择直接影响到电网的运行和投资。
对供电部门的公用变压器而言，会使低压网络变大造成过多地消耗有色金属；选择容量过大的变压器会很快满载，甚至过载，将会限制负荷的发展。
变压器经济运行与否，是由所带负荷大小、本身能耗的功率以及变压器在磁化过程中引起的空载无功损耗、绕组电抗中的短路无功损耗等因素决定的。
变压器在变换电压及传递功率的过程中，自身将会产生有功功率损耗和无功功率损耗。
变压器的有功功率和无功功率损耗又与变压器的技术特性有关，同时又随着负载的变化而产生非线性的变化。
因此，必须根据变压器的有关技术参数，通过合理地选择运行方式，加强变压器的运行管理，充分利用现有的设备条件，以达到节约电能的目的。
2．变压器的负载与损耗的关系电力变压器的有功功率损耗包含变压器空载损耗和变压器负载损耗两部分，在一定的负载下，变压器的有功功率损耗可用下式表示：P=Pn+Pl （2－1）P--总的有功功率损耗；Pn--空载有功功率损耗；Pl--在一定负载下的负载有功功率损耗Pn=Pt+KQt=Pt+K(I0%Se/100) （2－2）Pl=Pf+KQf=Pf+K(Ud%Se/100) （2－3）Pt为变压器额定空载有功损耗即变压器铁耗。
Qt为变压器变压器额定励磁功率I0%为变压器空载电流Pf为变压器额定负载有功损耗即变压器铜损Ud%为变压器阻抗电压K为无功经济当量，按变压器在电网中的位置取值，一般可取k=0.1kW/kvarSe变压器额定容量空载损耗Pt是只与变压器铁芯相关的常数，它不随变压器负载的变化而变化。
而负载损耗Pf则为变压器绕组中的铜线圈电流损耗，根据P=I2R故Pf与负载电流的平方成正比。
变压器损耗的计算公式及方法变压器损耗是指变压器在工作过程中的功率损耗，包括铁损和铜损两部分。
铁损又称为磁损，是指变压器的铁心在磁化和去磁化过程中产生的功率损耗；铜损是指变压器的线圈由于电流通过时产生的电阻功率损耗。
下面将详细介绍变压器损耗的计算公式及方法。
1.铁损（磁损）的计算公式及方法：铁损可以分为有载损耗和无载损耗两部分。
1.1无载损耗（空载损耗）的计算公式及方法：无载损耗是指在变压器未接负载时的功率损耗。
它主要由磁载损耗和机械损耗组成。
磁载损耗是指在没有电流的情况下，变压器的铁心由于磁场的交变磁化和去磁化过程中产生的功率损耗。
其计算公式为：P0=2*π*f*B^2*Vt/(Σ*10^6)其中，P0为无载损耗（单位为瓦特），f为变压器的工频（单位为赫兹），B为变压器铁心的饱和磁感应强度（单位为特斯拉），Vt为变压器的电压变化率（单位为伏/秒），Σ为变压器的有效磁路截面积之和（单位为平方米）。
机械损耗是指变压器的传动装置和冷却装置带来的功率损耗，通常在10%以下，可以忽略。
1.2有载损耗（负载损耗）的计算公式及方法：有载损耗是指在变压器接负载时的功率损耗。
它主要由涡流损耗和焦耳损耗组成。
涡流损耗是指由于变压器线圈中通有交流电流时，导线的电阻和自感带来的功率损耗。
其计算公式为：Pc=(I1^2*R1*n1)+(I2^2*R2*n2)其中，Pc为涡流损耗，I1和I2分别为一次侧和二次侧的有效值电流，R1和R2分别为一次侧和二次侧的线圈电阻，n1和n2分别为一次侧和二次侧的匝数。
焦耳损耗是指由于变压器线圈中电流通过导线时，导线的电阻带来的功率损耗。
其计算公式为：Pj = (I1^2 * Rdc1) + (I2^2 * Rdc2)其中，Pj为焦耳损耗，I1和I2分别为一次侧和二次侧的有效值电流，Rdc1和Rdc2分别为一次侧和二次侧的直流电阻。
变压器的有载损耗等于涡流损耗和焦耳损耗之和。
2.铜损的计算公式及方法：铜损是指在变压器的线圈中，由于电流通过导线时产生的电阻功率损耗。
变压器负载损耗计算公式变压器的负载损耗可以通过以下公式进行估算：
总损耗 = 铁损耗 + 铜损耗
1. 铁损耗（Core Loss）：铁损耗是由于磁场引起的铁心材料中的涡流和剩余磁化损耗而产生的。
它可以使用以下公式计算：铁损耗 = K₁ * V²
其中，K₁是变压器的铁损耗常数，V 是变压器的额定电压。
2. 铜损耗（Copper Loss）：铜损耗是由于变压器线圈中的电流通过导线电阻而产生的热损耗。
它可以使用以下公式计算：铜损耗 = K₂ * I²
其中，K₂是变压器的铜损耗常数，I 是变压器的额定电流。
请注意，上述公式中的常数（K₁和 K₂）是特定于变压器的参数，可以从变压器的技术规格表或性能曲线图中获得。
这些常数通常以每单位电压或电流的损耗值给出。
需要注意的是，这些公式提供了负载损耗的近似估算，实际的损耗可能受到多种因素的影响，例如变压器的设计、负载特性、温度等。
因此，在实际应用中，更准确的损耗估算可能需要考虑更多的因素和调整参数。
如果您有特定的变压器参数和需求，请提供更多细节，我将尽力提供更详细和准确的帮助。
