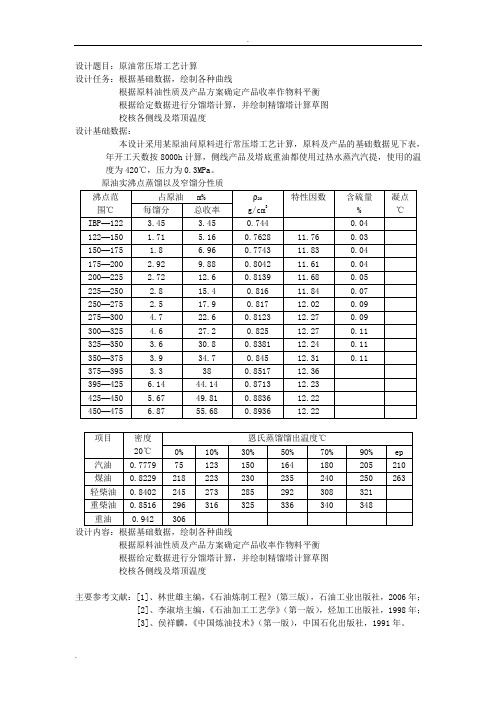

设计题目：原油常压塔工艺计算设计任务：根据基础数据，绘制各种曲线根据原料油性质及产品方案确定产品收率作物料平衡根据给定数据进行分馏塔计算，并绘制精馏塔计算草图校核各侧线及塔顶温度设计基础数据：本设计采用某原油问原料进行常压塔工艺计算，原料及产品的基础数据见下表，年开工天数按8000h计算，侧线产品及塔底重油都使用过热水蒸汽汽提，使用的温度为420℃，压力为0.3MPa。
设计内容：根据基础数据，绘制各种曲线根据原料油性质及产品方案确定产品收率作物料平衡根据给定数据进行分馏塔计算，并绘制精馏塔计算草图校核各侧线及塔顶温度主要参考文献：[1]、林世雄主编，《石油炼制工程》(第三版)，石油工业出版社，2006年；[2]、李淑培主编，《石油加工工艺学》（第一版），烃加工出版社，1998年；[3]、侯祥麟，《中国炼油技术》（第一版），中国石化出版社，1991年。
一、生产方案经过计算，此次油品是密度较大的油品，根据经验计算，汽油、煤油、轻柴、重柴的总收率大于30%，重油是生产优质沥青的好原料，还可以考虑渣油的轻质化，煤油收率高，适合生产航空煤油，该原油的生产方案是燃料一化型加工方案。
二、回流方式的确定本设计的处理量较大，考虑采用塔顶二级冷回流，并采用两个中段回流。
三、确定塔板数在原料一定的情况下，塔板的数目越多，精度越好，但压降越大，成本越高，本设计采用41层塔板。
四、塔板形式的确定本设计采用操作弹性大，塔板压降小，造价适中的浮阀塔板。
设计说明书：1、根据基础数据绘制各种曲线；2、根据已知数据，计算并查工艺图表确定产品收率，作物料平衡；3、确定汽提蒸汽用量；4、塔板选型和塔板数的确定；5、确定操作压力；6、确定汽化段温度：⑴、汽化段中进料的汽化率与过汽化度；⑵、汽化段油气分压；⑶、汽化段温度的初步求定；⑷、t F的校核。
7、确定塔底温度；8、塔顶及侧线温度的假定与回流热分配：⑴、假设塔顶及各侧线温度；⑵、全塔回流热；⑶、回流方式及回流热分配。
常压蒸馏塔设计摘要本次设计主要是设计原油处理量能力为325万吨/年的常压塔。
常压塔的设计主要是依据所给的原油实沸点蒸馏数据及产品的恩氏蒸馏数据，计算产品各物性，确定切割方案，计算产品收率。
参考同类装置确定塔板数、进料及侧线抽出位置，再假设各主要部位确定操作温度及操作压力，进行全塔热平衡计算。
采用塔顶二级冷凝冷却和两个中段回流，塔顶取热:第一中段回流取热:第二中段取热为4：3：3，最后校核各主要部位温度都在允许误差范围内。
设计的基本方案是：常压塔采取三侧线，常压塔塔顶生产汽油，三个侧线分别生产煤油，轻柴油，重柴油。
塔板形式选用重阀浮阀板，依常压塔内最大汽、液相负荷处算得塔板外径为3.5m，板间距为0.8m，最后计算得塔高为29.6m。
这部分最重要的是通过核算使塔板在适宜的操作范围内操作。
本次设计结果表明，参数的校核结果与假设值之间误差在允许范围内，其余均在经验值范围内，本次设计就此完成。
关键词：常压蒸馏塔;塔板;回流热配比。
