关于精馏塔操作的知识精馏塔是化工生产中常用的设备，用于将混合物中的不同成分按照其沸点进行分离的一种方法。
在精馏塔中，通过加热混合物并将其蒸发，然后再冷凝回液体形式，从而实现不同成分的分离。
精馏塔是一个非常重要的设备，广泛应用于石油化工、化学工业、制药、食品工业等领域。
精馏塔的操作过程一般包括物料的进料、加热、分馏和冷凝等步骤。
不同的物料在精馏塔中会根据其沸点的不同被分离出来，可以得到纯净的产品或分离出不同部分的产品。
在精馏塔的操作中，需要注意以下几个方面的知识：一、精馏塔的结构和工作原理精馏塔一般由塔体、填料、冷凝器、除液泵等部分组成。
在精馏塔中，填料的作用是增加塔内的表面积，促进气液两相的充分接触，从而提高分馏效率。
冷凝器则用于将蒸发的气体冷凝成液体，形成产品。
精馏塔的工作原理是通过将混合物加热至其中成分的沸点，使其蒸发成气体，然后再冷却冷凝成液体，实现不同成分的分离。
二、操作前的准备工作在进行精馏塔操作前，需要进行一些准备工作。
首先要检查精馏塔的设备和仪器是否正常运转，检查各种阀门、管道和连接件是否密封无漏。
其次检查填料是否完整，冷却水是否正常供应等。
还需要根据操作手册和工艺要求设置好操作参数，如加热温度、进料速度等。
三、加热操作加热是精馏塔操作的重要环节，需要控制加热温度和速度。
加热温度应该根据混合物中各成分的沸点来设定，从而确保被分离的成分能够达到沸点并蒸发出来。
加热速度也需要适当控制，过快的加热会导致压力升高，影响操作的稳定性。
四、分馏操作在精馏塔中，分馏是将混合物中的不同成分分离出来的过程。
在进行分馏操作时，需要根据混合物的成分和物性来确定操作参数，如进料速度、塔体高度、冷凝温度等。
对于待分离的成分，需要关注其沸点、比重等特性，掌握好分馏的时机和程度，确保分离效果。
五、冷却和收集操作在分馏后，需要将蒸馏出来的气体冷却成液体，并进行收集。
冷却器的选择和设置要合理，确保冷却效果良好。
冷却后的液体产品要进行检查，确认其质量和纯度是否符合要求，再进行储存或进一步处理。
精馏塔的原理和流程精馏塔是一种常见的化工设备，主要用于分离混合物中的不同组分。
它的原理是利用不同组分的沸点差异，通过加热和冷却的交替作用，将混合物中的各个组分逐一分离出来。
下面我们来详细了解一下精馏塔的原理和流程。
一、精馏塔的原理精馏塔的原理是基于沸点差异的。
在混合物中，不同组分的沸点不同，因此在加热的过程中，沸点较低的组分会先蒸发出来，而沸点较高的组分则会留在混合物中。
通过这种方式，我们可以将混合物中的各个组分逐一分离出来。
具体来说，精馏塔的原理可以分为以下几个步骤：1.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。
2.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。
3.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。
4.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。
5.重复：这个过程会一直重复，直到所有的组分都被分离出来。
二、精馏塔的流程精馏塔的流程可以分为以下几个步骤：1.进料：将混合物加入精馏塔的塔底。
2.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。
3.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。
4.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。
5.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。
6.排出：剩余的混合物会从塔底排出。
7.重复：这个过程会一直重复，直到所有的组分都被分离出来。
需要注意的是，精馏塔的流程是一个连续的过程，每个步骤都需要严格控制，才能保证分离效果。
此外，不同的混合物需要采用不同的操作条件，比如温度、压力、冷却器的位置等等，这些都需要根据具体情况进行调整。
三、精馏塔的应用精馏塔是一种非常常见的化工设备，广泛应用于石油化工、化学工业、制药工业等领域。
它可以用来分离各种混合物，比如石油中的不同馏分、化学品中的不同成分、药品中的不同成分等等。
精馏塔的种类一、引言在化工领域，精馏是一种常用的分离技术，可以用于分离液体混合物中的不同组分。
而精馏塔作为精馏过程中最核心的设备之一，具有不同的种类和结构。
本文将介绍精馏塔的种类、结构和应用领域。
二、按照结构分类1. 塔板精馏塔塔板精馏塔是最常见的一种精馏设备。
它由一系列塔板组成，每个塔板上都有一个孔，用于液体和气体的交换。
塔板通常由金属材料制成，如不锈钢。
塔板的数量可以根据需要进行调整，以实现不同的分离效果。
塔板精馏塔具有操作简单、投资成本低的优点，被广泛应用于石油、化工和食品等行业。
2. 填料精馏塔填料精馏塔不同于塔板精馏塔，它没有塔板，而是通过填料来实现液体和气体之间的传质传热。
填料可以是不同形状的颗粒或物块，如环状填料、网状填料和球状填料等。
填料精馏塔由于没有塔板的限制，可以实现更高的传质传热效率和更高的塔效。
填料精馏塔通常用于需要较高塔效的工艺，如精制石油产品的分离和超高纯度化学品的生产。
3. 除气塔除气塔是一种特殊的精馏塔，它主要用于除去液体中的气体。
除气塔通常由吸附剂填料构成，通过与气体中的气体相互作用来实现气体的分离。
除气塔被广泛应用于炼油、天然气处理和化学品生产等领域。
三、按照应用分类1. 石油精馏塔石油精馏塔主要用于石油加工行业中，用于将原油中的不同组分进行分离。
根据石油组分的不同，石油精馏塔可以实现蒸馏、重整、裂化和精制等不同的工艺。
石油精馏塔的设计和操作需要考虑原油的性质、产品要求和经济因素等多个因素。
2. 酒精精馏塔酒精精馏塔主要用于酒精和酒的生产过程中，用于将发酵产生的液体中的酒精进行分离。
酒精精馏塔通常采用填料结构，以实现高效的酒精分离。
酒精精馏塔还需要考虑产品的纯度、产量和能源消耗等因素。
3. 精细化工精馏塔精细化工精馏塔广泛应用于化学工业中，用于生产高纯度的化学品。
精细化工精馏塔通常采用填料结构和复杂的操作控制系统，以实现对微量杂质的高度分离。
精细化工精馏塔的设计和操作需要考虑产品的要求、设备的安全性和可靠性等因素。
精馏塔蒸馏塔的工作原理
精馏塔是一种用于液体混合物分离的设备，通常用于化工工业中。
其工作原理基于液体混合物中各组分的沸点差异，通过加热液体混合物并使其部分蒸发，然后再冷凝回收蒸汽的方式实现分离。
1. 精馏塔的结构
精馏塔通常由塔体、进料口、冷凝器、蒸发器、提取装置等部分组成。
塔体内通常填充着填料，以增加接触面积，有利于组分间的质量传递。
2. 工作原理
1.进料与蒸汽相接触：混合物通过进料口进入精馏塔，在塔体内与升
腾蒸汽接触，升腾蒸汽来自底部的蒸发器。
2.蒸馏过程：液体混合物在与热蒸汽接触时部分蒸发，其中易挥发性
组分在较低的温度下蒸发，升至塔体上部。
3.凝结分离：上升的蒸汽接触到冷凝器外壳表面，降温后重新变成液
态，在冷凝器内壁凝结成液体状态，随后由下部排出。
4.组分收集：经过蒸馏后的液体在提取装置中进行收集、分离，从而
得到不同组分的纯净产物。
3. 应用领域
精馏塔广泛应用于石油、化工、制药等领域，用于提取纯净溶剂、分离液体混合物、精炼原料等。
其在工业生产中发挥着重要的分离作用，提高了产品的纯度和质量。
总结
精馏塔蒸馏塔通过利用液体混合物中组分的沸点差异，实现了液体混合物的高效分离和提取。
在工业生产中扮演着重要角色，促进了产品质量的提高和生产效率的增加。
填料塔的附属结构填料支承板（Packing support plate ）主要包括：填料支承装置；液体分布及再分布装置；气体进口分布装置；除沫装置等。
要求：（1）足够的机械强度以承受设计载荷量，支承板的设计载荷主要包括填料的重量和液体的重量。
（2）足够的自由面积以确保气、液两相顺利通过。
总开孔面积应不小于填料层的自由截面积。
一般开孔率在70%以上。
常用结构：栅板；升气管式；气体喷射式。
栅板（support grid）：优点是结构简单，造价低；缺点是栅板间的开孔容易被散装填料挡住，使有效开孔面积减小。
升气管式：具有气、液两相分流而行和开孔面积大的特点。
气体由升气管侧面的狭缝进入填料层。
气体喷射式（multibeam packing support plate）：具有气、液两相分流而行和开孔面积大的特点。
气体由波形的侧面开孔射入填料层。
床层限位圈和填料压板（Bed limiter and hold down plate）填料压紧和限位装置安装在填料层顶部，用于阻止填料的流化和松动，前者为直接压在填料之上的填料压圈或压板，后者为固定于塔壁的填料限位圈。
规整填料一般不会发生流化，但在大塔中，分块组装的填料会移动，因此也必需安装由平行扁钢构造的填料限制圈。
液体分布器（Liquid distributor）作用：将液体均匀分布于填料层顶部。
莲蓬头分布器：一种结构十分简单的液体喷洒器，其喷头的下部为半球形多孔板，喷头直径为塔径的1/3~1/5，一般用于直径在0.6m以下的塔中。
它的主要缺点是喷洒孔易堵塞，且气量较大时液沫夹带量大。
压力型多孔管式分布器：有环形和梯形两种。
优点：结构简单、造价低、易于支承。
自由面积较大，气体阻力小，适用于气体流量很大的场合。
其操作弹性在2~2.5:1之间。
缺点：也存在小孔易堵塞的问题，故被喷淋的液体不能有固体颗粒或悬浮物。
梯形二级槽式液体分布器优点：具有较多的喷淋点数，分布质量比较高，且操作弹性可高达4:1。

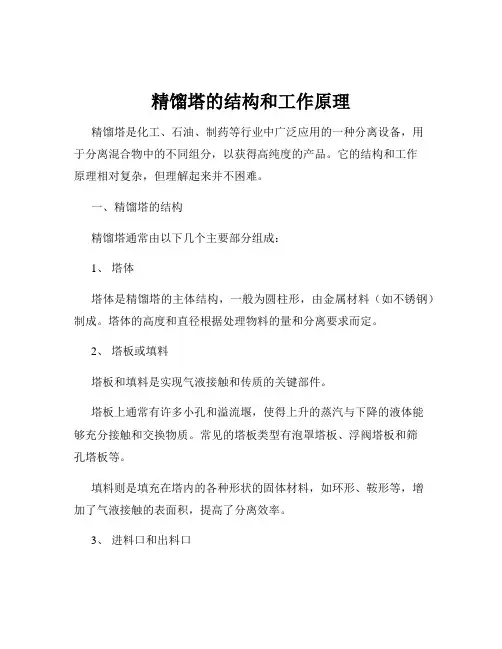

精馏塔的结构和工作原理精馏塔是化工、石油、制药等行业中广泛应用的一种分离设备，用于分离混合物中的不同组分，以获得高纯度的产品。
它的结构和工作原理相对复杂，但理解起来并不困难。
一、精馏塔的结构精馏塔通常由以下几个主要部分组成：1、塔体塔体是精馏塔的主体结构，一般为圆柱形，由金属材料（如不锈钢）制成。
塔体的高度和直径根据处理物料的量和分离要求而定。
2、塔板或填料塔板和填料是实现气液接触和传质的关键部件。
塔板上通常有许多小孔和溢流堰，使得上升的蒸汽与下降的液体能够充分接触和交换物质。
常见的塔板类型有泡罩塔板、浮阀塔板和筛孔塔板等。
填料则是填充在塔内的各种形状的固体材料，如环形、鞍形等，增加了气液接触的表面积，提高了分离效率。
3、进料口和出料口进料口用于将待分离的混合物引入塔内，一般位于塔体的中部或上部。
出料口则分为塔顶出料口和塔底出料口，分别用于排出塔顶的轻组分和塔底的重组分。
4、冷凝器和再沸器冷凝器位于塔顶，用于将塔顶上升的蒸汽冷却并冷凝成液体，一部分作为塔顶产品排出，另一部分回流至塔内。
再沸器位于塔底，通过加热使塔底液体部分汽化，产生上升的蒸汽。
5、回流装置回流装置包括回流罐和回流泵，用于将冷凝器冷凝下来的液体一部分送回塔内，以维持塔内的物料平衡和温度梯度。
二、精馏塔的工作原理精馏塔的工作原理基于混合物中各组分的挥发度不同。
挥发度高的组分（即沸点低的组分）容易汽化，而挥发度低的组分（即沸点高的组分）则不容易汽化。
在精馏过程中，待分离的混合物从进料口进入塔内，与塔内自上而下流动的液体（回流液）和自下而上流动的蒸汽（上升蒸汽）进行多次接触和传质。
上升蒸汽中易挥发组分的含量逐渐增加，而下降液体中难挥发组分的含量逐渐增加。
经过多次接触和传质后，在塔顶得到纯度较高的易挥发组分，在塔底得到纯度较高的难挥发组分。
具体来说，当混合物进入塔内后，由于各组分的沸点不同，低沸点的组分容易汽化，形成蒸汽向上运动。
在上升过程中，蒸汽与下降的回流液相遇，进行热量和物质交换。
第一章精馏塔简介1.1精馏塔概念精馏塔是进行精馏的一种塔式汽液接触装置，又称为蒸馏塔。
有板式塔与填料塔两种主要类型。
根据操作方式又可分为连续精馏塔与间歇精馏塔。
相平衡：相就是指在系统中具有相同物理性质和化学性质的均匀部分，不同相之间往往有一个相界面，把不同的相分别开。
系统中相数的多少与物质的数量无关。
如水和冰混合在一起，水为液相，冰为固相。
一般情况下，物料在精馏塔内是气、液两相。
在一定的温度和压力下，如果物料系统中存在两个或两个以上的相，物料在各相的相对量以及物料中各组分在各个相中的浓度不随时间变化，我们称系统处于平衡状态。
平衡时，物质还是在不停地运动，但是，各个相的量和各组分在各项的浓度不随时间变化，当条件改变时，将建立起新的相平衡，因此相平衡是运动的、相对的，而不是静止的、绝对的。
比如：在精馏系统中，精馏塔板上温度较高的气体和温度较低的液体相互接触时，要进行传热、传质，其结果是气体部分冷凝，形成的液相中高沸点组分的浓度不断增加。
塔板上的液体部分气化，形成的气相中低沸点组分的浓度不断增加。
但是这个传热、传质过程并不是无止境的，当气液两相达到平衡时，其各组分的两相的组成就不再随时间变化了。
饱和蒸汽压：在一定的温度下，与同种物质的液态（或固态）处于平衡状态的蒸汽所产生的压强叫饱和蒸汽压，它随温度的升高而增加。
众所周知，放在杯子里的水，会因不断蒸发变得愈来愈少。
如果把纯水放在一个密闭容器里，并抽走上方的空气，当水不断蒸发时，水面上方气相的压力，即水的蒸汽所具有的压力就不断增加。
但是，当温度一定时，气相压力最中将稳定在一个固定的数值上，这时的压力称为水在该温度下的饱和蒸汽压。
露点：把气体混合物在压力不变的条件下降温冷却，当冷却到某一温度时，产生的第一个微小的液滴，此温度叫做该混合物在指定压力下的露点温度，简称露点。
处于露点温度下的气体称为饱和气体。
从精馏塔顶蒸出的气体温度，就是处在露点温度下。
值得注意的是：第一个野地不是纯组分，塔时露点温度下与气相平衡的液相，其组成有相平衡关系决定。
化工原理课程设计精馏塔
精馏塔是化工原理课程设计中的重要内容，它是一种用于分离液体混合物的设备，广泛应用于石油化工、化工制药等领域。
精馏塔的设计和操作对于提高产品纯度、降低能耗、优化生产工艺具有重要意义。
首先，精馏塔的结构通常包括进料口、塔板、塔顶、冷凝器和回流器等部分。
进料液体在塔顶进入塔板，经过塔板上的填料或者气液分布器，与上升的蒸汽进行接触和传质，从而实现组分的分离。
冷凝器用于将顶部的蒸汽冷凝成液体，回流器则用于控制塔内液体的回流比例，保证塔内的稳定操作。
其次，精馏塔的操作原理是利用不同组分在塔内的汽液平衡特性，通过多级塔
板的作用，将混合物中的各组分逐级分离。
在精馏过程中，液体在塔板上停留时间较长，与上升的蒸汽进行充分接触，从而实现组分的分离。
较轻的组分在顶部得到富集，而较重的组分则在底部得到富集，通过塔顶和塔底的出口分别收集这两部分液体，从而实现分离。
在进行精馏塔的设计时，需要考虑原料的性质、产品的要求、能耗的控制等因素。
通过合理地选择填料类型、确定塔板数目、优化冷凝器和回流器的设计，可以实现精馏塔的高效运行。
此外，还需考虑操作条件的控制，如进料流量、回流比例、塔顶温度等参数的调节，以保证塔内的稳定操作。
总的来说，精馏塔在化工原理课程设计中具有重要的地位，它不仅是理论知识
的应用，更是对学生综合运用化工原理、热力学、传质动力学等知识进行工程设计和操作的重要实践。
通过对精馏塔的学习和设计，不仅可以加深对化工原理的理解，更可以培养学生的工程实践能力和创新思维，为将来的工程实践打下坚实的基础。
精馏塔原理及操作精馏塔是一种用于分离混合物成分的装置，基于不同组分的沸点差异来实现分离。
它在化工工艺中广泛应用于石油炼制、化学工艺、食品加工等领域。
精馏塔的原理是利用混合物中各组分对应的沸点差异，通过升温使液体汽化，并进一步通过冷凝使其回到液相，从而实现组分的分离。
精馏塔通常由塔底、塔体和塔顶三个部分组成。
其中，塔底是液相混合物进入精馏塔的位置，通过塔底进料管道将混合物注入塔体。
塔体是区分不同组分的主要装置，内部通常有多个塔板或填料层，用于增加接触面积，促进挥发。
而塔顶则负责收集和分离出的物质。
在操作精馏塔之前，首先需要将需要分离的混合物放入塔底。
接着，通过加热塔体，使混合物中挥发性组分开始汽化。
汽化的组分会上升到塔顶并进入冷凝器。
在冷凝器中，汽化的组分被冷凝成液体，并通过收集器收集。
冷凝物流下回塔底，形成循环，而未挥发的组分则继续上升到塔顶。
在塔顶区域，还设有除气器和分馏装置，用于进一步分离不同组分。
分离后得到的纯净组分可作为产品或再加工。
在精馏塔的操作中，需要控制塔体的温度和压力。
温度的控制通常通过调节加热器的功率来实现，以控制塔体的升温和降温速度。
压力的控制通常通过调节塔顶的减压阀或压力控制器来实现，以维持适当的操作压力。
此外，塔底的液位和塔顶的气体速度也需要进行良好的控制。
液位的控制通常通过液位传感器和阀门来实现，以维持适度的液位，以免影响分离效果。
气体速度的控制通常通过塔顶出口处的控制装置来实现，以保持适当的气体流动，防止泡沫和液滴带走未挥发的组分。
总之，精馏塔是一种基于沸点差异来实现组分分离的设备。
通过控制温度、压力、液位和气体速度，可以实现高效的分离过程。
它在化工工艺中具有重要的应用价值，能够为各种行业提供纯净的产品和中间体。
石油精馏塔工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
