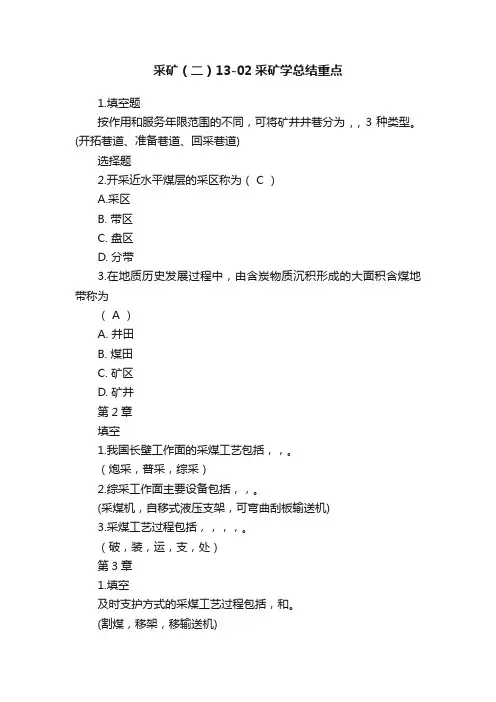

采矿(二)13-02采矿学总结重点1.填空题按作用和服务年限范围的不同,可将矿井井巷分为, , 3种类型。
(开拓巷道、准备巷道、回采巷道)选择题2.开采近水平煤层的采区称为( C )A.采区B. 带区C. 盘区D. 分带3.在地质历史发展过程中,由含炭物质沉积形成的大面积含煤地带称为( A )A. 井田B. 煤田C. 矿区D. 矿井第2章填空1.我国长壁工作面的采煤工艺包括,,。
(炮采,普采,综采)2.综采工作面主要设备包括,,。
(采煤机,自移式液压支架,可弯曲刮板输送机)3.采煤工艺过程包括,,,,。
(破,装,运,支,处)第3章1.填空及时支护方式的采煤工艺过程包括,和。
(割煤,移架,移输送机)2.名词解释开机率:3.简答综采工作面设备配套内容包含什么?答:1.综采设备的几何尺寸:2.综采面的设备生产能力配套:3.综采设备服务时间配套:4.综采面的其他设备配套。
第4章简答题1.单一走向长壁采煤法的采区生产系统答案:1.运煤系统2.通风系统3.运料排矸系统4.供电系统5.压气和供水系统2.单一走向长壁采煤法采区内巷道的类型1.回采巷道2.上山3.车场4.硐室5.联络巷道3.运输平巷一般布置在工作面_______,其主要作用是_______和_________。
(下端,运出煤炭,引入新风)第5章简答题1.倾向长壁采煤法与走向长壁采煤法的主要区别答:回采巷道布置的方向不同,相当于走向长壁采煤法中的区段旋转了90°,原区段变为倾斜分带,原区段平巷变为分带斜巷。
填空题1.倾斜长壁采煤法分为和。
(仰斜开采, 俯斜开采)2.能否采用倾斜长壁采煤法,主要考和。
(虑煤层倾角大小 , 工作面连续推进长度)第6章简答1.采用倾斜分层方法开采厚煤层时,分层平巷的布置形式有什么?答:1.倾斜布置2.水平布置3.垂直布置2.什么是分层同采?在同一区段范围内上、下两个分层同时开采时称为分层同采。
填空题3.利用倾斜分层下行垮落采煤法采煤法时需要做的工作。

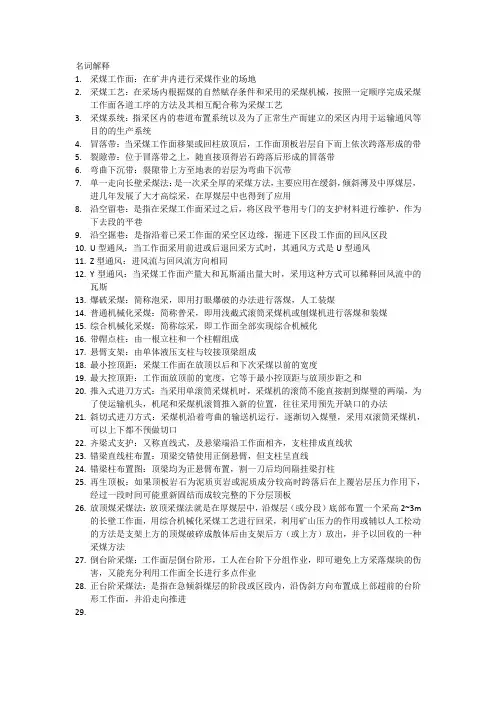

名词解释1.采煤工作面:在矿井内进行采煤作业的场地2.采煤工艺:在采场内根据煤的自然赋存条件和采用的采煤机械,按照一定顺序完成采煤工作面各道工序的方法及其相互配合称为采煤工艺3.采煤系统:指采区内的巷道布置系统以及为了正常生产而建立的采区内用于运输通风等目的的生产系统4.冒落带:当采煤工作面移架或回柱放顶后,工作面顶板岩层自下而上依次跨落形成的带5.裂隙带:位于冒落带之上,随直接顶得岩石跨落后形成的冒落带6.弯曲下沉带:裂隙带上方至地表的岩层为弯曲下沉带7.单一走向长壁采煤法:是一次采全厚的采煤方法,主要应用在缓斜,倾斜薄及中厚煤层,进几年发展了大才高综采,在厚煤层中也得到了应用8.沿空留巷:是指在采煤工作面采过之后,将区段平巷用专门的支护材料进行维护,作为下去段的平巷9.沿空掘巷:是指沿着已采工作面的采空区边缘,掘进下区段工作面的回风区段10.U型通风:当工作面采用前进或后退回采方式时,其通风方式是U型通风11.Z型通风:进风流与回风流方向相同12.Y型通风:当采煤工作面产量大和瓦斯涌出量大时,采用这种方式可以稀释回风流中的瓦斯13.爆破采煤:简称泡采,即用打眼爆破的办法进行落煤,人工装煤14.普通机械化采煤:简称普采,即用浅截式滚筒采煤机或刨煤机进行落煤和装煤15.综合机械化采煤:简称综采,即工作面全部实现综合机械化16.带帽点柱:由一根立柱和一个柱帽组成17.悬臂支架:由单体液压支柱与铰接顶梁组成18.最小控顶距:采煤工作面在放顶以后和下次采煤以前的宽度19.最大控顶距:工作面放顶前的宽度,它等于最小控顶距与放顶步距之和20.推入式进刀方式:当采用单滚筒采煤机时,采煤机的滚筒不能直接割到煤璧的两端,为了使运输机头,机尾和采煤机滚筒推入新的位置,往往采用预先开缺口的办法21.斜切式进刀方式:采煤机沿着弯曲的输送机运行,逐渐切入煤璧,采用双滚筒采煤机,可以上下都不预做切口22.齐梁式支护:又称直线式,及悬梁端沿工作面相齐,支柱排成直线状23.错梁直线柱布置:顶梁交错使用正倒悬臂,但支柱呈直线24.错梁柱布置图:顶梁均为正悬臂布置,割一刀后均间隔挂梁打柱25.再生顶板:如果顶板岩石为泥质页岩或泥质成分较高时跨落后在上覆岩层压力作用下,经过一段时间可能重新固结而成较完整的下分层顶板26.放顶煤采煤法:放顶采煤法就是在厚煤层中,沿煤层(或分段)底部布置一个采高2~3m的长壁工作面,用综合机械化采煤工艺进行回采,利用矿山压力的作用或辅以人工松动的方法是支架上方的顶煤破碎成散体后由支架后方(或上方)放出,并予以回收的一种采煤方法27.倒台阶采煤:工作面层倒台阶形,工人在台阶下分组作业,即可避免上方采落煤块的伤害,又能充分利用工作面全长进行多点作业28.正台阶采煤法:是指在急倾斜煤层的阶段或区段内,沿伪斜方向布置成上部超前的台阶形工作面,并沿走向推进29.。
-煤矿常用采煤方法一、煤矿常用采煤方法概述1、单一走向长壁采煤法体系:壁式整层与分层:整层推进方向:走向采空区处理:垮落采煤工艺:综、普、炮采适应煤层条件:薄及中厚煤层2、单一倾斜长壁采煤法体系:壁式整层与分层:整层推进方向:倾斜采空区处理:垮落采煤工艺:综、普、炮采适应煤层条件:缓斜薄及中厚煤层3、刀柱式采煤法体系:壁式整层与分层:整层推进方向:倾斜采空区处理:刀柱采煤工艺:普、炮采适应煤层条件:缓斜薄及中厚煤层、顶板坚硬4、大采高一次采全厚采煤法体系:壁式整层与分层:整层推进方向:走向或倾斜采空区处理:垮落采煤工艺:综采适应煤层条件:缓斜5米以下厚煤层7、水平分层、倾斜分层下行垮落采煤法(1)倾斜分层走向长壁采煤法体系:壁式整层与分层:分层推进方向:走向采空区处理:垮落采煤工艺:炮采适应煤层条件:急倾斜厚及特厚煤层8、水平分段放顶煤采煤法体系:壁式整层与分层:分层推进方向:走向采空区处理:垮落采煤工艺:综采为主适应煤层条件:急倾斜厚及特厚煤层9、掩护支架采煤法体系:壁式整层与分层:整层为主推进方向:走向采空区处理:垮落采煤工艺:炮采适应煤层条件:急倾斜中厚及厚煤层为主10、水力采煤法体系:柱式整层与分层:整层推进方向:走向或倾斜采空区处理:垮落采煤工艺:水采适应煤层条件:不稳定煤层、急倾斜煤层11、柱式体系采煤法体系:柱式整层与分层:整层推进方向:采空区处理:垮落采煤工艺:炮采适应煤层条件:不正规条件、回收煤柱12、其它采煤法二、煤矿常用采煤方法(一)单一走向长壁采煤法单一走向长壁采煤法在我国目前开采的煤田中,缓斜、倾斜及中厚煤层占有相当大的比重,其采煤系统比较简单。
对于这类煤层开采,主要采用单一走向(倾斜)长壁采煤法。
单一走向长壁采煤法当煤层倾角小于12°时推广使用倾斜长壁。
随着采煤机械化的发展,目前我国对缓斜长壁3.5-5.0m的中厚煤层实行大采高一次采全厚的单一长壁采煤法。
走向长壁采煤法属于壁式体系,整层开采,沿走向推进。

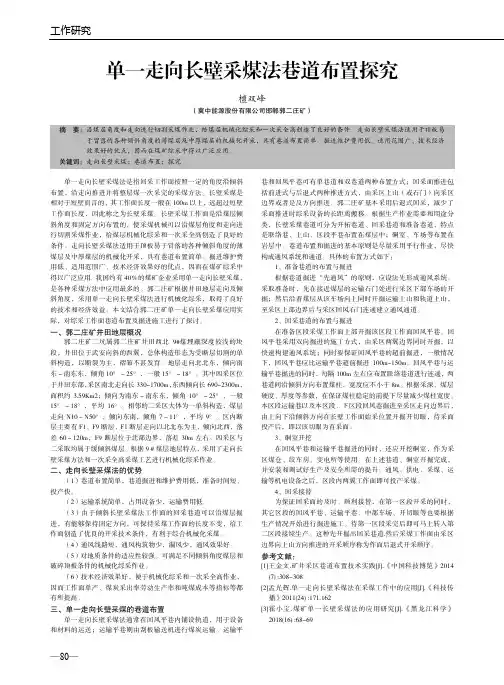

工作研究—80—单一走向长壁采煤法巷道布置探究檀双峰(冀中能源股份有限公司邯郸郭二庄矿)单一走向长壁采煤法是指回采工作面按照一定的角度沿倾斜布置,沿走向推进并将整层煤一次采完的采煤方法。
长壁采煤是相对于短壁而言的,其工作面长度一般在100m 以上,远超过短壁工作面长度,因此称之为长壁采煤。
长壁采煤工作面是沿煤层倾斜角度和固定方向布置的,使采煤机械可以沿煤层角度和走向进行切割采煤作业,给煤层机械化综采和一次采全高创造了良好的条件。
走向长壁采煤法适用于顶板易于冒落的各种倾斜角度的薄煤层及中厚煤层的机械化开采,具有巷道布置简单、掘进维护费用低、适用范围广、技术经济效果好的优点,因而在煤矿综采中得以广泛应用。
我国约有40%的煤矿企业采用单一走向长壁采煤,是各种采煤方法中应用最多的。
郭二庄矿根据井田地层走向及倾斜角度,采用单一走向长壁采煤法进行机械化综采,取得了良好的技术和经济效益。
本文结合郭二庄矿单一走向长壁采煤应用实际,对综采工作面巷道布置及掘进施工进行了探讨。
一、郭二庄矿井田地层概况郭二庄矿二坑属郭二庄矿井田西北9#煤埋藏深度较浅的块段,井田位于武安向斜的西翼,总体构造形态为受断层切割的单斜构造,以断裂为主,褶皱不甚发育。
地层走向北北东,倾向南东~南东东,倾角10°~25°,一般15°~18°。
其中四采区位于井田东部,采区南北走向长330~1700m,东西倾向长690~2300m,面积约3.59Km2;倾向为南东~南东东,倾角10°~25°,一般15°~18°,平均16°。
相邻的二采区大体为一单斜构造,煤层走向N10~N50°,倾向东南,倾角7~11°,平均9°。
区内断层主要有F1、F9断层,F1断层走向以北北东为主,倾向北西,落差60~120m,F9断层位于北部边界,落差30m 左右。
《煤矿开采学》教案绪论学习目的与要求:本章主要介绍我国煤炭工业分布情况、发展历史、发展现状、发展趋势及存在问题以及煤矿开采的基本概念、研究学习方法。
要求学生了解我国煤炭工业的发展在国民经济中的位置及煤矿开采学的基本内容。
本章重点与难点:了解煤炭发展历程、现状、趋势以及煤矿开采学基本内容课时安排:1课时授课内容:一、我国煤炭工业分布情况煤炭工业的粮食各行各业煤炭占我国的一次能源的70%左右,水、核、石油占20%左右。
储量一万亿吨以上,如果没有新的替代能源产生的话,可采150以上。
神府14亿,准格尔更大,是世界上煤炭资源丰富的国家之一,发展煤炭工业具备资源条件。
由于地广、煤多,分布不均衡(东南缺、西北丰、西南求略大于供、东北适度),决定了采煤方法五花八门,种类繁多。
美国是柱式体系,利用煤炭的历史七千多年,解放初到80年代,是发展最迅速的时期期,增长33倍,30年的时间,年递增12%.二、我国煤炭工业的发展现状目前年产量已达19个亿,居世界首位。
综采面:平均年产约100万吨,最高1000万吨,多集中在山西和陕蒙交界的神府。
普采面:平均年产约40万吨,最高90万吨.炮采面:平均年产约15万吨,最高50万吨出现了5。
5m厚煤层一次采全高采煤法 6m以上厚煤层综采放顶煤采煤法。
三、我国煤炭工业的发展存在问题及发展趋势存在问题:资源、环境、就业、发展均衡、安全等;发展趋势:安全高产高效、自动化、集约化、信息化、技术和管理科学化地位:石油逐渐短缺。
煤炭是长久能源。
正在发展煤的气化和液化。
近几年煤炭行业发展速度加快,产量继续增加,前途光明。
四、煤矿开采学的概念、内容煤炭开采学――是研究煤矿开采技术的综合性技术科学。
研究:采、掘、机、运、通、排。
战胜井上下的各种不利条件:暗、脏、湿、累、险。
煤矿开采学的基本内容:理论结合实际地阐述适应不同煤层赋存条件的各种采煤方法、准备方式、井田的开拓方式及设计等有关问题.阐述回采工作面—-采面布置及系统-—井田开拓之间的关系。
煤矿开采学知识点总结第一章煤田井田水平阶段采区区段(布置工作面)1、煤田—在地质历史发展过程中,由含炭物质沉积形成的大面积含煤地带。
2、矿区—开发煤田形成的社会组合。
有时几个矿田开发一个煤田,有时一个矿区开发几个煤田。
矿区由多个矿井(或露天矿)组成。
3、井田—划归一个矿井开采的一部分煤田或全部煤田4、矿井生产能力—矿井设计生产能力,万t 。
即设计中规定矿井在单位时间(年或日)内采出的煤炭和其它矿产品的数量。
矿井核定生产能力—矿井经过技术改造,核定后的生产能力,万t 。
井型—根据矿井设计生产能力不同,我国将矿井分为大、中、小三种类型,称井型。
矿井年产量—矿井实际生产的煤炭数量,万。
矿井年产量与生产能力有时同义,有时不同义。
6、剥采比——每采一吨煤,需剥离岩石的立方数。
褐煤剥采比小于6m3、烟煤剥采比8m3时,露天开采合理。
7、矿山井巷—为进行采矿,在地下开掘的井筒、巷道和硐室的总称。
分类:按空间分垂直井巷:立井、暗立井、溜井倾斜井巷:斜井、上山、下山水平井巷:平硐、石门、煤门、平巷、煤层平巷、岩石平巷、阶段大巷、区段平巷按用途分开拓巷道为全矿井或一个水平服务的巷道井筒井底车场主要石门运输大巷回风大巷主要风井准备巷道为一个采区服务采区上下山采区车场采区硐室回采巷道为一个工作面服务区段运输平巷区段回风平巷开切眼8、井田划分为阶段和水平阶段内再划分井田直接划分为盘区或带区(井田沿倾斜高差较小的条件下)9、阶段—沿一定标高划分的一部分井田阶段划分在井田范围内,沿煤层倾斜方向,按一定标高将煤层划分为若干平行于走向的并等于井田走向全长的长条形,每一个长条形叫一个阶段。
阶段内的划分(即为开采所需的阶段内的准备)一般有三种方式采区式分段式带区式水平—常指某一标高的水平面。
开采水平(简称水平)—布置有井底车场、阶段运输大巷,并担负全阶段运输任务的水平。
广义的水平—布置大巷的某一标高的水平面。
既包括一个水平,又包括所服务的阶段。
煤矿开采学题库(简答)第一章1.阶段内的再划分有哪几种方式,各适用于何种条件?答:阶段内的划分一般有三种方式:采区式、分段式、带区式。
采区式划分应用非常广泛,一般走向长度较大的井田都可以使用。
分段式划分适用于地质构造条件简单、走向长度较小的井田。
带区式划分适用于煤层倾角小于12°、采用倾斜长壁采煤法的井田。
2.矿井有哪些主要生产系统。
12-13答:矿井主要生产系统有:运煤系统、通风系统、运料排矸系统、排水系统、动力供应系统。
第二章3壁式体系采煤法有哪些主要特点?较柱式体系相比有何优缺点?答:(1)通常具有较长的采煤工作面长度,先进采煤国家其工作面长度多在200m以上;(2)在采煤工作面两端至少各有一条巷道,用于通风和运输;(3)随采煤工作面掘进,应有计划的处理采空区;(4)采下的煤沿平行于采煤工作面的方向运出采场。
较柱式体系采煤法相比,有煤炭损失少、回采连续性强、单产高、采煤系统较简单、对地质条件适应性强等优点,但也有采煤工艺装备比较复杂的缺点。
4柱式体系采煤法的主要特点,使用条件是什么?答:(1)一般工作面长度不大但数目较多,采房和回收煤柱设备合一;(2)矿山压力显现较弱,在生产过程中支架和处理采空区工作比较简单,有时还可以不处理采空区;(3)采场内煤的运输方向是垂直于工作面的,采煤配套设备均能自行行走,灵活性强;(4)工作面通风条件较壁式采煤法差,采出率也较低。
一般用于埋藏较浅的近水平薄及中厚煤层,并要求顶板较好、瓦斯涌出量少的地质条件。
5.采煤方法分类的依据是什么?答:依据采煤方法体系、整层与分层、推进方向、采空区处理、采煤工艺等进行分类6.我国常用的采煤方法有哪几种? 其个应用比重高的有几种?答:我国常用的采煤方法有:单一走向长壁采煤法,单一倾斜长壁采煤法,刀柱式采煤法,大采高一次采全高采煤法,放顶煤采煤法,厚煤层倾斜分层采煤法,厚煤层水平、斜切分层采煤法,水平分段放顶煤采煤法,掩护支架采煤法,水力采煤法和柱式体系采煤法。
