走向长壁采煤法主要内容
随着现代社会对煤炭的日益需求，采煤工艺得到持续改进，强调安全、高效和节能。
走向长壁采煤法就是其中的一种。
本文将介绍走向长壁采煤法的主要内容。
首先，走向长壁采煤法以采掘长壁作为特征，具有采掘工艺简单、成本低、煤层厚度均匀的优点。
具体来说，首先从煤层上部开采，而后设置支护工作，以防止采空区域塌陷，并降低瓦斯浓度。
然后，采掘工作根据采煤回采率和预留工作，确定采掘方向，以使采煤更有效率。
其次，走向长壁采煤法的采掘方式采用一次采掘一条长壁的方式，以提高采煤的效率和单位用煤量。
通常采用走向采掘的方式，然后再拓展采空区，从而控制煤炭抽采的进度和成本。
此外，走向长壁采煤法还具有避免煤体发生塌陷和瓦斯积聚的优点，因此具有较高的安全性。
为了有效防止煤体塌陷，一般建议采用支护技术，如采用井式支护、局部支护、斜坡支护等方式。
同时，关于瓦斯控制，可以通过瓦斯收集系统来预防瓦斯排放，减少煤矿的瓦斯危害。
最后，走向长壁采煤法具有节约能源和节约成本的优点。
采用走向长壁采煤法，采掘工艺简单，可以减少能源消耗，降低成本，从而提高采煤的经济效益。
总之，走向长壁采煤法是一种节约能源、降低成本、煤层厚度均匀、安全性高的采煤技术。
采用走向长壁采煤法，可以持续节约能源、
降低成本，提高煤炭采掘的利用效率。
第四章单一走向长壁采煤法采煤系统一、学习目的与要求单一走向长壁采煤法是最简单的、我国应用最广的采煤方法，和后面的有关采煤方法有一定的联系。
通过学习，要求掌握单一走向长壁采煤法的采煤系统，能够根据具体条件熟练选择应用该采煤方法。
二、教学主要内容(1)单一长壁采煤法的采区生产系统。
(2)单一长壁采煤法的采煤系统分析。
(3)单一长壁采煤法在我国的应用情况。
三、教学重点、难点（一）重点(1)采准顺序、生产系统。
(2)综合机械化回采工艺。
(3)采煤系统分析。
（二）难点(1)区段平巷布置。
(2)采场通风方式。
(3)下巷方位的选择。
四、教学方法1.教学方法：板书有效与多媒体教学相结合。
2.各种模型和录像。
3.作业与练习。
4.答疑。
五、课程详细内容与知识点第一节示例1．适用条件2．布置顺序（图4-1）图4-1 单一煤层采区巷道布置3．生产系统运煤、运料、排矸、通风、供电、压气、供水系统。
4．各类巷道回采巷道、准备巷道的定义与范围定义与范围。
第二节采煤系统分析1．区段参数：区段斜长：综采>150m，普采>120m，区段煤柱8～15m区段平巷宽度：普采2.5～3m，综采4～4.5m。
可推进长度：普采>500m，综采>1000m。
2．区段平巷的坡度及方向当采用小绞车调车时，定坡掘进坡度为17%0。
※坡度<5°时都称平巷。
（1）普采区段平巷布置当有褶皱时：教材中的方式：一条折线，沿中线掘进；一条曲线，沿腰线掘进并超前。
※现场：一般都是打直线，沿中线掘进。
高点设绞车，低点设水泵水窝，皮带凹曲线半径大于80倍皮带带面宽，凸曲线半径大于12倍皮带带面宽，沿空掘巷或沿空留巷。
其优点是：施工简单，回采率高，井巷工程量小，工作面等长，刮板运输机长度不增减，施工速度快，巷道维护量少。
缺点是对排水不利。
※下巷设备形式：胶带运输机靠下帮，便于采煤机自开缺口。
图4-3 区段平巷坡段及方向（2）综采区段平巷布置布置方式同上述现场部分。

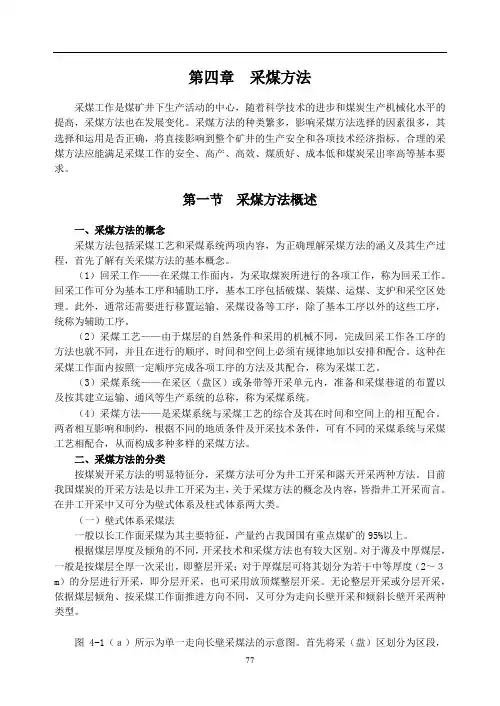

第四章采煤方法采煤工作是煤矿井下生产活动的中心，随着科学技术的进步和煤炭生产机械化水平的提高，采煤方法也在发展变化。
采煤方法的种类繁多，影响采煤方法选择的因素很多，其选择和运用是否正确，将直接影响到整个矿井的生产安全和各项技术经济指标。
合理的采煤方法应能满足采煤工作的安全、高产、高效、煤质好、成本低和煤炭采出率高等基本要求。
第一节采煤方法概述一、采煤方法的概念采煤方法包括采煤工艺和采煤系统两项内容，为正确理解采煤方法的涵义及其生产过程，首先了解有关采煤方法的基本概念。
（1）回采工作——在采煤工作面内，为采取煤炭所进行的各项工作，称为回采工作。
回采工作可分为基本工序和辅助工序，基本工序包括破煤、装煤、运煤、支护和采空区处理。
此外，通常还需要进行移置运输、采煤设备等工序，除了基本工序以外的这些工序，统称为辅助工序。
（2）采煤工艺——由于煤层的自然条件和采用的机械不同，完成回采工作各工序的方法也就不同，并且在进行的顺序、时间和空间上必须有规律地加以安排和配合。
这种在采煤工作面内按照一定顺序完成各项工序的方法及其配合，称为采煤工艺。
（3）采煤系统——在采区（盘区）或条带等开采单元内，准备和采煤巷道的布置以及按其建立运输、通风等生产系统的总称，称为采煤系统。
（4）采煤方法——是采煤系统与采煤工艺的综合及其在时间和空间上的相互配合。
两者相互影响和制约，根据不同的地质条件及开采技术条件，可有不同的采煤系统与采煤工艺相配合，从而构成多种多样的采煤方法。
二、采煤方法的分类按煤炭开采方法的明显特征分，采煤方法可分为井工开采和露天开采两种方法。
目前我国煤炭的开采方法是以井工开采为主，关于采煤方法的概念及内容，皆指井工开采而言。
在井工开采中又可分为壁式体系及柱式体系两大类。
（一）壁式体系采煤法一般以长工作面采煤为其主要特征，产量约占我国国有重点煤矿的95%以上。
根据煤层厚度及倾角的不同，开采技术和采煤方法也有较大区别。
-煤矿常用采煤方法一、煤矿常用采煤方法概述1、单一走向长壁采煤法体系：壁式整层与分层：整层推进方向：走向采空区处理：垮落采煤工艺：综、普、炮采适应煤层条件：薄及中厚煤层2、单一倾斜长壁采煤法体系：壁式整层与分层：整层推进方向：倾斜采空区处理：垮落采煤工艺：综、普、炮采适应煤层条件：缓斜薄及中厚煤层3、刀柱式采煤法体系：壁式整层与分层：整层推进方向：倾斜采空区处理：刀柱采煤工艺：普、炮采适应煤层条件：缓斜薄及中厚煤层、顶板坚硬4、大采高一次采全厚采煤法体系：壁式整层与分层：整层推进方向：走向或倾斜采空区处理：垮落采煤工艺：综采适应煤层条件：缓斜5米以下厚煤层7、水平分层、倾斜分层下行垮落采煤法（1）倾斜分层走向长壁采煤法体系：壁式整层与分层：分层推进方向：走向采空区处理：垮落采煤工艺：炮采适应煤层条件：急倾斜厚及特厚煤层8、水平分段放顶煤采煤法体系：壁式整层与分层：分层推进方向：走向采空区处理：垮落采煤工艺：综采为主适应煤层条件：急倾斜厚及特厚煤层9、掩护支架采煤法体系：壁式整层与分层：整层为主推进方向：走向采空区处理：垮落采煤工艺：炮采适应煤层条件：急倾斜中厚及厚煤层为主10、水力采煤法体系：柱式整层与分层：整层推进方向：走向或倾斜采空区处理：垮落采煤工艺：水采适应煤层条件：不稳定煤层、急倾斜煤层11、柱式体系采煤法体系：柱式整层与分层：整层推进方向：采空区处理：垮落采煤工艺：炮采适应煤层条件：不正规条件、回收煤柱12、其它采煤法二、煤矿常用采煤方法（一）单一走向长壁采煤法单一走向长壁采煤法在我国目前开采的煤田中，缓斜、倾斜及中厚煤层占有相当大的比重，其采煤系统比较简单。
对于这类煤层开采，主要采用单一走向（倾斜）长壁采煤法。
单一走向长壁采煤法当煤层倾角小于12°时推广使用倾斜长壁。
随着采煤机械化的发展，目前我国对缓斜长壁3.5-5.0m的中厚煤层实行大采高一次采全厚的单一长壁采煤法。
走向长壁采煤法属于壁式体系，整层开采，沿走向推进。
煤矿开采学复习大全一、简答题（共 7 小题，每小题 8 分，共 56 分） 1 阶段内划分有几种方法，各有什么特点？ 2、矿井巷道分那几类？并举例说明。
3、选择采煤方法应考虑哪些因素？4、选择开拓延深方案的原则和要求是什么？5、采煤作业规程一般包括哪些内容？6、正确合理的准备方式应遵循哪几项原则？ 7、矿井技术改造的目的是什么？其内容包括那几个方面？二、论述题（共 4 小题，共 54 分） 1、试述下山开采的主要特点及其应用条件。
（14 分） 2、论述倾斜长壁采煤法的特点及使用条件。
（14 分） 3、论述采区设计的依据、程序和步骤。
（12 分） 4、论述如何确定合理的采区走向长度。
（14 分）三、绘图说明题（共 4 小题，每小题 10 分，共 40 分） 1、绘图说明普采面单体支架布置方式的种类和特点。
2、绘图并说明开采水平大巷布置的种类及特点。
3、绘图说明回采顺序的几种方式和应用情况。
4、绘图并说明单一走向长壁采煤法的主要生产系统、、、、、、小题，一、简答题（共 7 小题，每小题 8 分，共 56 分）简答题（ 1、选择采煤方法的影响因素有哪些？ 2、选择开拓延深方案的原则和要求是什么？ 3、斜井开拓方式的井筒布置有几种？其适用条件如何？ 4、简述为什么确定矿井服务年限时要考虑储量备用系数？ 5、采区上山布置有哪些类型？采区参数主要包括哪些内容？ 6、矿井技术改造的目的是什么？技术改造的内容包括那几个方面？ 7、简述仰斜和俯斜开采的特点。
小题，二、论述题（共 4 小题，共 54 分）论述题（ 1、论述倾斜长壁采煤方法的优缺点及适用条件。
（10 分） 2、论述矿井几种风井布置方式的特点和适用条件。
（15 分） 3、论述如何合理确定开采水平垂高？（15 分） 4、试述综采放顶煤技术的适用条件。
（14 分）小题，三、绘图说明题（共 4 小题，每小题 10 分，共 40 分）绘图说明题（ 1、绘图（剖面图）并说明开采水平大巷布置方式有哪几种？ 2、画出立井环行井底车场（大巷采用固定式矿车运输、主井采用箕斗提升）线路布置图，标注并说明图中线路名称，并在图上用符号标明调车方式。
20 14至20 15学年第一学期教师授课教案类别：学生课授课专业班级：（南校区）2013采掘1、2班课程：《煤矿开采方法》课程开课时间：2014年9月2日第1周至第22周总课时：132使用教材：中国煤炭教育协会职业教育教材授课教师：梁银师教研室：安全采矿上课次序9-1 授课课时 2授课章节名称第四章走向长壁采煤法采煤系统第一节概述、第二节单一薄及中厚煤层走向长壁采煤法采煤系统一、概述教学目标知识目标准备巷道与回采巷道能力目标单一薄及中厚煤层走向长壁采煤法采煤系统教学要点教学重点走向长壁采煤法采煤系统教学难点单一薄及中厚煤层走向长壁采煤法采煤系统课型新授课。
安全教育义马煤业集团股份有限公司矿井采掘标杆队建设管理办法教法与学法（教具）模型与多媒体主要教学步聚与内容教学过程设计时间分配一、组织教学1、点名，检查学生人数2、安全知识教育义马煤业集团股份有限公司矿井采掘标杆队建设管理办法3、复习上次课内容。
二、导入新课第四章走向长壁采煤法采煤系统第一节概述为建立采（盘、带）区完整的运煤、材料设备运输、通风、行人、动力供应和排水等生产系统，必须在已有开拓巷道的基础上，再开掘一系列准备巷道与回采巷道。
第二节单一薄及中厚煤层走向长壁采煤法采煤系统单一指的是一次将整层煤采完，即整层开采。
该采煤法主要用于近水平、缓倾斜和中倾斜薄及中厚煤层。
20世纪80年代以来，由于采用了新型的综采设备，我国大多数煤矿对3.5—5.0 m厚的近水平和缓倾斜煤层成功地实现了一次采全厚开采。
单一煤层采区巷道布置图如图4 -2所示。
模型与多媒体教学模型与多媒体教学模型与多媒体教学102020一、概述（一）巷道掘进顺序（二）生产系统1．运煤系统在运输平巷内多铺设带式输送机运煤。
根据倾角不同，运输上山内可选用带式输送机、刮板输送机或自溜运输方式。
运到工作面下端的煤，经运输巷和运输上山到采区煤仓上口，由采区运输石门来的空矿车在采区煤仓下口装车，而后整列车驶向井底车场。
工作研究—80—单一走向长壁采煤法巷道布置探究檀双峰（冀中能源股份有限公司邯郸郭二庄矿）单一走向长壁采煤法是指回采工作面按照一定的角度沿倾斜布置，沿走向推进并将整层煤一次采完的采煤方法。
长壁采煤是相对于短壁而言的，其工作面长度一般在100m 以上，远超过短壁工作面长度，因此称之为长壁采煤。
长壁采煤工作面是沿煤层倾斜角度和固定方向布置的，使采煤机械可以沿煤层角度和走向进行切割采煤作业，给煤层机械化综采和一次采全高创造了良好的条件。
走向长壁采煤法适用于顶板易于冒落的各种倾斜角度的薄煤层及中厚煤层的机械化开采，具有巷道布置简单、掘进维护费用低、适用范围广、技术经济效果好的优点，因而在煤矿综采中得以广泛应用。
我国约有40％的煤矿企业采用单一走向长壁采煤，是各种采煤方法中应用最多的。
郭二庄矿根据井田地层走向及倾斜角度，采用单一走向长壁采煤法进行机械化综采，取得了良好的技术和经济效益。
本文结合郭二庄矿单一走向长壁采煤应用实际，对综采工作面巷道布置及掘进施工进行了探讨。
一、郭二庄矿井田地层概况郭二庄矿二坑属郭二庄矿井田西北9#煤埋藏深度较浅的块段，井田位于武安向斜的西翼，总体构造形态为受断层切割的单斜构造，以断裂为主，褶皱不甚发育。
地层走向北北东，倾向南东～南东东，倾角10°～25°，一般15°～18°。
其中四采区位于井田东部，采区南北走向长330~1700m，东西倾向长690~2300m，面积约3.59Km2；倾向为南东～南东东，倾角10°～25°，一般15°～18°，平均16°。
相邻的二采区大体为一单斜构造，煤层走向N10～N50°，倾向东南，倾角7～11°，平均9°。
区内断层主要有F1、F9断层，F1断层走向以北北东为主，倾向北西，落差60～120m，F9断层位于北部边界，落差30m 左右。
一、简答题（共7 小题，每小题8 分，共56 分）1 阶段内划分有几种方法，各有什么特点？2、矿井巷道分那几类？并举例说明。
3、选择采煤方法应考虑哪些因素？4、选择开拓延深方案的原则和要求是什么？5、采煤作业规程一般包括哪些内容？6、正确合理的准备方式应遵循哪几项原则？7、矿井技术改造的目的是什么？其内容包括那几个方面？二、论述题（共 4 小题，共54 分）1、试述下山开采的主要特点及其应用条件。
（14 分）2、论述倾斜长壁采煤法的特点及使用条件。
（14 分）3、论述采区设计的依据、程序和步骤。
（12 分）4、论述如何确定合理的采区走向长度。
（14 分）三、绘图说明题（共 4 小题，每小题10 分，共40 分）1、绘图说明普采面单体支架布置方式的种类和特点。
2、绘图并说明开采水平大巷布置的种类及特点。
3、绘图说明回采顺序的几种方式和应用情况。
4、绘图并说明单一走向长壁采煤法的主要生产系统、、、、、、小题，一、简答题（共7 小题，每小题8 分，共56 分）简答题（1、选择采煤方法的影响因素有哪些？2、选择开拓延深方案的原则和要求是什么？3、斜井开拓方式的井筒布置有几种？其适用条件如何？4、简述为什么确定矿井服务年限时要考虑储量备用系数？5、采区上山布置有哪些类型？采区参数主要包括哪些内容？6、矿井技术改造的目的是什么？技术改造的内容包括那几个方面？7、简述仰斜和俯斜开采的特点。
小题，二、论述题（共4 小题，共54 分）论述题（1、论述倾斜长壁采煤方法的优缺点及适用条件。
（10 分）2、论述矿井几种风井布置方式的特点和适用条件。
（15 分）3、论述如何合理确定开采水平垂高？（15 分）4、试述综采放顶煤技术的适用条件。
（14 分）小题，三、绘图说明题（共 4 小题，每小题10 分，共40 分）绘图说明题（1、绘图（剖面图）并说明开采水平大巷布置方式有哪几种？2、画出立井环行井底车场（大巷采用固定式矿车运输、主井采用箕斗提升）线路布置图，标注并说明图中线路名称，并在图上用符号标明调车方式。
