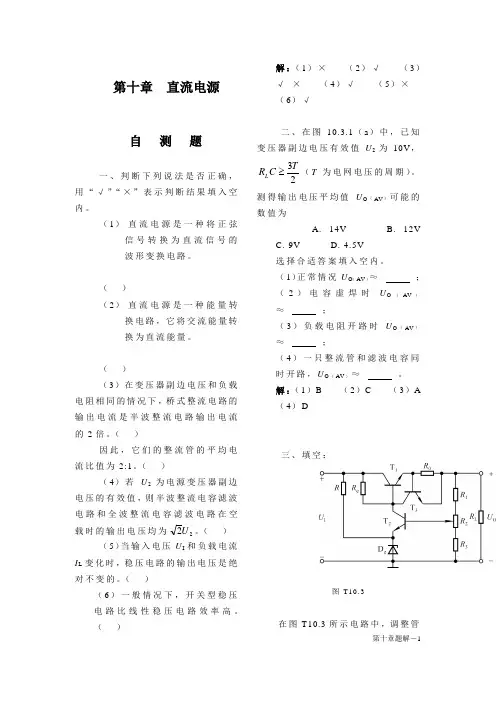

第十章 直流电源自 测 题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）因此，它们的整流管的平均电流比值为2:1。
（ ）（4）若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
（ ）（5）当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
（ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。
（ ） 解：（1）× （2）√ （3）√ × （4）√ （5）×（6）√二、在图10.3.1（a ）中，已知变压器副边电压有效值U 2为10V ，23T C L ≥R （T 为电网电压的周期）。
测得输出电压平均值U O （AV ）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
（1）正常情况U O （AV ）≈ ；（2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。
解：（1）B （2）C （3）A （4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由 组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由 组成；输出电压最小值的表达式为 ，最大值的表达式为 。
解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。
第十章直流电源自测题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1）直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（）（2）直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（）因此，它们的整流管的平均电流比值为2:1。
（）（4）若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。
（）（5）当输入电压U I和负载电流I L变化时，稳压电路的输出电压是绝对不变的。
（）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。
（）解：（1）×（2）√（3）√×（4）√（5）×（6）√二、在图10.3.1（a）中，已知变压器副边电压有效值U2为10V，23TCRL（T为电网电压的周期）。
测得输出电压平均值U O（AV）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
（1）正常情况U O（AV）≈；（2）电容虚焊时U O（AV）≈；（3）负载电阻开路时U O（AV）≈；（4）一只整流管和滤波电容同时开路，U O（AV）≈。
解：（1）B （2）C （3）A（4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由组成；输出电压最小值的表达式为 ，最大值的表达式为 。
解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。
四、在图T10.4所示稳压电路中，已知稳压管的稳定电压U Z 为6V ，最小稳定电流I Z m i n 为5mA ，最大稳定电流I Z ma x 为40mA ；输入电压U I 为15V ，波动范围为±10％；限流电阻R 为200Ω。
第十章 直流电源自 测 题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）因此，它们的整流管的平均电流比值为2:1。
（ ）（4）若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
（ ）（5）当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
（ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。
（ ）解：（1）× （2）√ （3）√ × （4）√ （5）×（6）√二、在图10.3.1（a ）中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电网电压的周期）。
测得输出电压平均值U O （AV ）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
（1）正常情况U O （AV ）≈ ；（2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。
解：（1）B （2）C （3）A （4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由 组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由 组成；输出电压最小值的表达式为 ，最大值的表达式为 。
解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。
四、在图T10.4所示稳压电路中，已知稳压管的稳定电压U Z 为6V ，最小稳定电流I Z m i n 为5mA ，最大稳定电流I Z ma x 为40mA ；输入电压U I 为15V ，波动范围为±10％；限流电阻R 为200Ω。
《电路与模拟电子技术基础 习题及实验指导答案 第二版》第1章 直流电路一、填 空 题1.4.1 与之联接的外电路；1.4.2 1-n ，)1(--n b ；1.4.3 不变；1.4.4 21W ，负载；1.4.5 Ω1.65A ， ； 1.4.6 1A 3A ， ； 1.4.7 3213212)(3)23(R R R R R R R +++=； 1.4.8 1A ；1.4.9 Ω4.0，A 5.12；1.4.10 电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源；1.4.11 3A ；1.4.12 3A ；1.4.13 Ω2；1.4.14 15V ，Ω5.4；1.4.15 V 6S =U 。
二、单 项 选 择 题1.4.16 C ； 1.4.17 B ； 1.4.18 D ； 1.4.19 A ；1.4.20 A ； 1.4.21 C ； 1.4.22 B ； 1.4.23 D 。
第2章一阶动态电路的暂态分析一、填 空 题2.4.1 短路，开路；2.4.2 零输入响应；2.4.3 短路，开路；2.4.4 电容电压，电感电流；2.4.5 越慢；2.4.6 换路瞬间；2.4.7 三角波；2.4.8 s 05.0，k Ω25； 2.4.9 C R R R R 3232+； 2.4.10 mA 1,V 2。
二、单 项 选 择 题2.4.11 B ； 2.4.12 D ； 2.4.13 B ；2.4.14 D ； 2.4.15 B ； 2.4.16 C 。
第3章 正弦稳态电路的分析一、填 空 题3.4.1 ︒300.02s A 10， ， ； 3.4.2 V )13.532sin(25)(︒+=t t u ；3.4.3 容性， A 44；3.4.4 10V ，2V3.4.5 相同；3.4.6 V 30，20V ；3.4.7 A 44，W 7744；3.4.8 A 5；3.4.9 减小、不变、提高；3.4.10 F 7.87μ；3.4.11 20kVA ，12kvar -；3.4.12 不变、增加、减少；3.4.13 电阻性，电容性； 3.4.14 LC π21，阻抗，电流；3.4.15 1rad/s ，4；3.4.16 Ω10；3.4.17 P L U U =，P L 3I I =，︒-30； 3.4.18 P L 3U U =，P L I I =，超前。
