图4 上左100X图中可见到镀铜孔壁与铜箔孔环之间的拉离，完全是出自两次电镀铜本身的内应力，超过对铜箔孔环侧缘之附著力所致，由于尚未进行漂锡，故与热应力无关。
上右200X之正片法镀厚铜孔壁，也由于本身内应力超过对铜环的附著力，而逐步拉离的情形（两图观察前均出现微蚀过度）。
图5 上左500X图示热应力后其铜壁与孔环之间并未完全拉开，而局部拉开所隆起的部分还造成整体铜壁的轻微突出，此罕见之异常现象非常珍贵。
上右为100X漂锡孔在强大热应力的拉扯下，使一铜与二铜之间发生轻微的分离。
IPC-6012在表3-7中指出Class 2与Class 3板类，不能允收此种分离。
图6 上左1000X画面之漂锡孔，转角处之一次镀铜已被拉断，但二次铜则完好如初，也属一种"部分后分离"。
上右200X之漂锡孔，其环与壁互连处似乎已发生后分离，但从背光仔细观察时似乎又未全离。
前图5则恰好切到这种现象。
好奇之下在相同样板上又进行水平切片，以找出更多局部分离的证据。
图7 从许多水平切孔中找到一个样孔可证明上述说法，上左50X"孔环十字桥"（Thernal Pad)之全景，该PTH 是以十字桥与外面大铜面相通，四块无铜的基材区即为预防过度膨胀的"伸缩缝"。
此样左上方图8 孔铜制程后分离的例子很多，有的提早到镀完铜或半镀即呈现"微分"，再续镀之下即成了真正的"分离"（开始不久即分离者会形成揩镀）。
上左图为100X,右图为200X之精采水平切片，可看到孔壁自孔环上出现图9 左200X为漂锡试验后"互连分离"之另一实例，不但环壁之间产生沟分，而且连内环黑化皮膜处与铜孔壁上亦均出现"树脂缩陷"，热应力之大可见一斑。
右为1000X之环壁分离，其间的虚空不容掩饰，但也并不表示全壁整环已空，也不表示电性断路，只是逮到时就不免挂上问号而已。

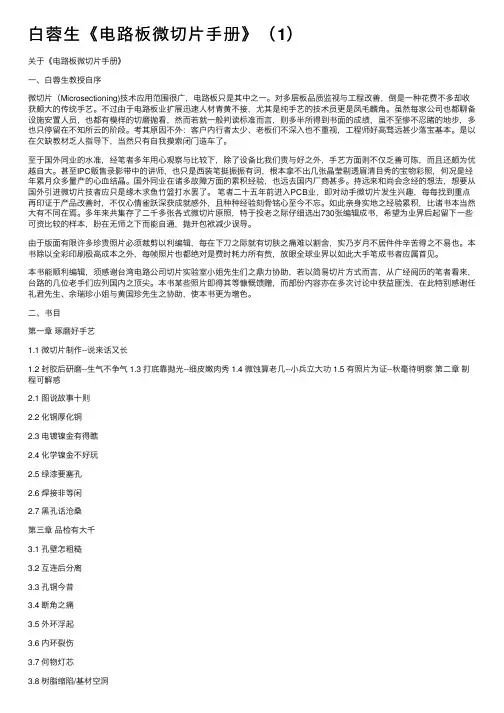

⽩蓉⽣《电路板微切⽚⼿册》（1）关于《电路板微切⽚⼿册》⼀、⽩蓉⽣教授⾃序微切⽚（Microsectioning)技术应⽤范围很⼴，电路板只是其中之⼀。
对多层板品质监视与⼯程改善，倒是⼀种花费不多却收获颇⼤的传统⼿艺。
不过由于电路板业扩展迅速⼈材青黄不接，尤其是纯⼿艺的技术员更是凤⽑麟⾓。
虽然每家公司也都聊备设施安置⼈员，也都有模样的切磨抛看，然⽽若就⼀般判读标准⽽⾔，则多半所得到书⾯的成绩，虽不⾄惨不忍睹的地步，多也只停留在不知所云的阶段。
考其原因不外：客户内⾏者太少、⽼板们不深⼊也不重视，⼯程师好⾼骛远甚少落宝基本。
是以在⽋缺教材乏⼈指导下，当然只有⾃我摸索闭门造车了。
⾄于国外同业的⽔准，经笔者多年⽤⼼观察与⽐较下，除了设备⽐我们贵与好之外，⼿艺⽅⾯则不仅乏善可陈，⽽且还颇为优越⾃⼤。
甚⾄IPC贩售录影带中的讲师，也只是西装笔挺振振有词，根本拿不出⼏张晶莹剔透眉清⽬秀的宝物彩照，何况是经年累⽉众多量产的⼼⾎结晶。
国外同业在诸多故障⽅⾯的累积经验，也远去国内⼚商甚多。
持远来和尚会念经的想法，想要从国外引进微切⽚技者应只是缘⽊求鱼⽵篮打⽔罢了。
笔者⼆⼗五年前进⼊PCB业，即对动⼿微切⽚发⽣兴趣，每每找到重点再印证于产品改善时，不仅⼼情雀跃深获成就感外，且种种经验刻⾻铭⼼⾄今不忘。
如此亲⾝实地之经验累积，⽐诸书本当然⼤有不同在焉。
多年来共集存了⼆千多张各式微切⽚原照，特于投⽼之际仔细选出730张编辑成书，希望为业界后起留下⼀些可资⽐较的样本，盼在⽆师之下⽽能⾃通，抛开包袱减少误导。
由于版⾯有限许多珍贵照⽚必须裁剪以利编辑，每在下⼑之际就有切肤之痛难以割舍，实乃岁⽉不居件件⾟苦得之不易也。
本书除以全彩印刷极⾼成本之外，每帧照⽚也都绝对是费时耗⼒所有赀，放眼全球业界以如此⼤⼿笔成书者应属⾸见。
本书能顺利编辑，须感谢台湾电路公司切⽚实验室⼩姐先⽣们之⿍⼒协助，若以简易切⽚⽅式⽽⾔，从⼴经阅历的笔者看来，台路的⼏位⽼⼿们应列国内之顶尖。

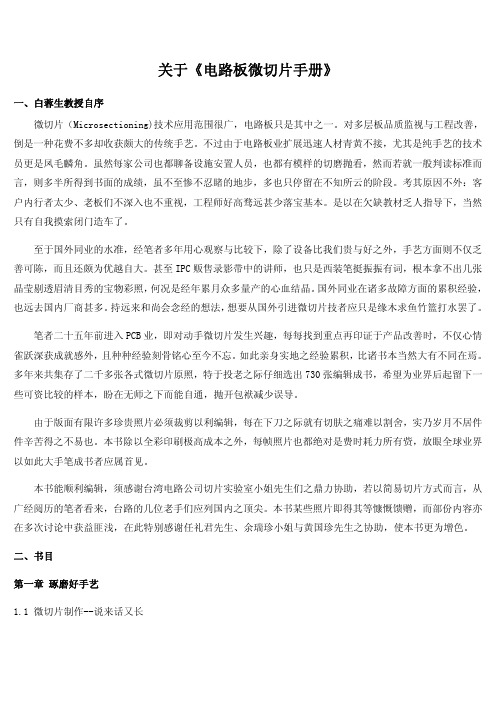

关于《电路板微切片手册》一、白蓉生教授自序微切片（Microsectioning)技术应用范围很广，电路板只是其中之一。
对多层板品质监视与工程改善，倒是一种花费不多却收获颇大的传统手艺。
不过由于电路板业扩展迅速人材青黄不接，尤其是纯手艺的技术员更是凤毛麟角。
虽然每家公司也都聊备设施安置人员，也都有模样的切磨抛看，然而若就一般判读标准而言，则多半所得到书面的成绩，虽不至惨不忍睹的地步，多也只停留在不知所云的阶段。
考其原因不外：客户内行者太少、老板们不深入也不重视，工程师好高骛远甚少落宝基本。
是以在欠缺教材乏人指导下，当然只有自我摸索闭门造车了。
至于国外同业的水准，经笔者多年用心观察与比较下，除了设备比我们贵与好之外，手艺方面则不仅乏善可陈，而且还颇为优越自大。
甚至IPC贩售录影带中的讲师，也只是西装笔挺振振有词，根本拿不出几张晶莹剔透眉清目秀的宝物彩照，何况是经年累月众多量产的心血结晶。
国外同业在诸多故障方面的累积经验，也远去国内厂商甚多。
持远来和尚会念经的想法，想要从国外引进微切片技者应只是缘木求鱼竹篮打水罢了。
笔者二十五年前进入PCB业，即对动手微切片发生兴趣，每每找到重点再印证于产品改善时，不仅心情雀跃深获成就感外，且种种经验刻骨铭心至今不忘。
如此亲身实地之经验累积，比诸书本当然大有不同在焉。
多年来共集存了二千多张各式微切片原照，特于投老之际仔细选出730张编辑成书，希望为业界后起留下一些可资比较的样本，盼在无师之下而能自通，抛开包袱减少误导。
由于版面有限许多珍贵照片必须裁剪以利编辑，每在下刀之际就有切肤之痛难以割舍，实乃岁月不居件件辛苦得之不易也。
本书除以全彩印刷极高成本之外，每帧照片也都绝对是费时耗力所有赀，放眼全球业界以如此大手笔成书者应属首见。
本书能顺利编辑，须感谢台湾电路公司切片实验室小姐先生们之鼎力协助，若以简易切片方式而言，从广经阅历的笔者看来，台路的几位老手们应列国内之顶尖。

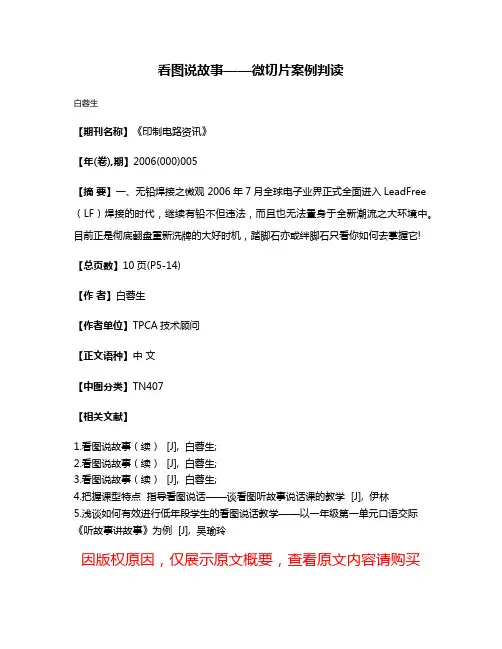

看图说故事——微切片案例判读
白蓉生
【期刊名称】《印制电路资讯》
【年(卷),期】2006(000)005
【摘要】一、无铅焊接之微观 2006年7月全球电子业界正式全面进入LeadFree （LF）焊接的时代，继续有铅不但违法，而且也无法置身于全新潮流之大环境中。
目前正是彻底翻盘重新洗牌的大好时机，踏脚石亦或绊脚石只看你如何去掌握它!【总页数】10页(P5-14)
【作者】白蓉生
【作者单位】TPCA技术顾问
【正文语种】中文
【中图分类】TN407
【相关文献】
1.看图说故事（续） [J], 白蓉生;
2.看图说故事（续） [J], 白蓉生;
3.看图说故事（续） [J], 白蓉生;
4.把握课型特点指导看图说话——谈看图听故事说话课的教学 [J], 伊林
5.浅谈如何有效进行低年段学生的看图说话教学——以一年级第一单元口语交际《听故事讲故事》为例 [J], 吴瑜玲
因版权原因，仅展示原文概要，查看原文内容请购买。

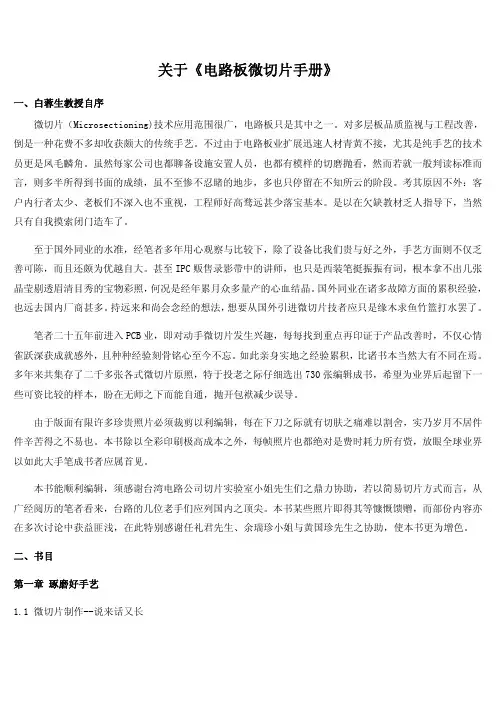

关于《电路板微切片手册》一、白蓉生教授自序微切片（Microsectioning)技术应用范围很广，电路板只是其中之一。
对多层板品质监视与工程改善，倒是一种花费不多却收获颇大的传统手艺。
不过由于电路板业扩展迅速人材青黄不接，尤其是纯手艺的技术员更是凤毛麟角。
虽然每家公司也都聊备设施安置人员，也都有模样的切磨抛看，然而若就一般判读标准而言，则多半所得到书面的成绩，虽不至惨不忍睹的地步，多也只停留在不知所云的阶段。
考其原因不外：客户内行者太少、老板们不深入也不重视，工程师好高骛远甚少落宝基本。
是以在欠缺教材乏人指导下，当然只有自我摸索闭门造车了。
至于国外同业的水准，经笔者多年用心观察与比较下，除了设备比我们贵与好之外，手艺方面则不仅乏善可陈，而且还颇为优越自大。
甚至IPC贩售录影带中的讲师，也只是西装笔挺振振有词，根本拿不出几张晶莹剔透眉清目秀的宝物彩照，何况是经年累月众多量产的心血结晶。
国外同业在诸多故障方面的累积经验，也远去国内厂商甚多。
持远来和尚会念经的想法，想要从国外引进微切片技者应只是缘木求鱼竹篮打水罢了。
笔者二十五年前进入PCB业，即对动手微切片发生兴趣，每每找到重点再印证于产品改善时，不仅心情雀跃深获成就感外，且种种经验刻骨铭心至今不忘。
如此亲身实地之经验累积，比诸书本当然大有不同在焉。
多年来共集存了二千多张各式微切片原照，特于投老之际仔细选出730张编辑成书，希望为业界后起留下一些可资比较的样本，盼在无师之下而能自通，抛开包袱减少误导。
由于版面有限许多珍贵照片必须裁剪以利编辑，每在下刀之际就有切肤之痛难以割舍，实乃岁月不居件件辛苦得之不易也。
本书除以全彩印刷极高成本之外，每帧照片也都绝对是费时耗力所有赀，放眼全球业界以如此大手笔成书者应属首见。
本书能顺利编辑，须感谢台湾电路公司切片实验室小姐先生们之鼎力协助，若以简易切片方式而言，从广经阅历的笔者看来，台路的几位老手们应列国内之顶尖。

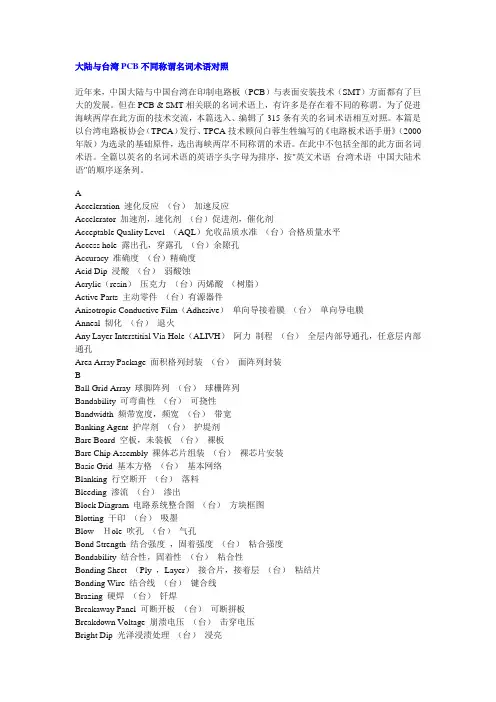

大陆与台湾PCB不同称谓名词术语对照近年来，中国大陆与中国台湾在印制电路板（PCB）与表面安装技术（SMT）方面都有了巨大的发展。
但在PCB & SMT相关联的名词术语上，有许多是存在着不同的称谓。
为了促进海峡两岸在此方面的技术交流，本篇选入、编辑了315条有关的名词术语相互对照。
本篇是以台湾电路板协会（TPCA）发行、TPCA技术顾问白蓉生牲编写的《电路板术语手册》（2000年版）为选录的基础原件，选出海峡两岸不同称谓的术语。
在此中不包括全部的此方面名词术语。
全篇以英名的名词术语的英语字头字母为排序，按"英文术语--台湾术语--中国大陆术语"的顺序逐条列。
AAcceleration 速化反应（台）加速反应Accelerator 加速剂，速化剂（台）促进剂，催化剂Acceptable Quality Level （AQL）允收品质水准（台）合格质量水平Access hole 露出孔，穿露孔（台）余隙孔Accuracy 准确度（台）精确度Acid Dip 浸酸（台）弱酸蚀Acrylic（resin）压克力（台）丙烯酸（树脂）Active Parts 主动零件（台）有源器件Anisotropic Conductive Film（Adhesive）单向导接着膜（台）单向导电膜Anneal 韧化（台）退火Any Layer Interstitial Via Hole（ALIVH）阿力制程（台）全层内部导通孔，任意层内部通孔Area Array Package 面积格列封装（台）面阵列封装BBall Grid Array 球脚阵列（台）球栅阵列Bandability 可弯曲性（台）可挠性Bandwidth 频带宽度，频宽（台）带宽Banking Agent 护岸剂（台）护堤剂Bare Board 空板，未装板（台）裸板Bare Chip Assembly 裸体芯片组装（台）裸芯片安装Basic Grid 基本方格（台）基本网络Blanking 行空断开（台）落料Bleeding 渗流（台）渗出Block Diagram 电路系统整合图（台）方块框图Blotting 干印（台）吸墨BlowＨole 吹孔（台）气孔Bond Strength 结合强度，固着强度（台）粘合强度Bondability 结合性，固着性（台）粘合性Bonding Sheet （Ply ，Layer）接合片，接着层（台）粘结片Bonding Wire 结合线（台）键合线Brazing 硬焊（台）钎焊Breakaway Panel 可断开板（台）可断拼板Breakdown Voltage 崩溃电压（台）击穿电压Bright Dip 光泽浸渍处理（台）浸亮Build - up 增厚，堆积，增层（台）积层Build - up Multiayer （BUM）增层法多层板（台）积层法多层板Burr 毛头（台）毛剌Bus Bar 汇电杆（台）汇流排CCap Laminaton 帽式压合法（台）覆盖层压法Cavity Down / Cavity Up 方凹区朝下/方凹区朝上（台）空腔区朝下/空腔区朝上Cell Phone 行动电话（台）移动电话Chase 网框（台）网框Chemical Resistance 抗化性，耐化性（台）耐化学性Chip 芯片，晶粒，片状（台）芯片Chip on Board （COB）晶板接装法（台）载芯片板Chip Scale Package 芯片级封装（台）芯片级安装Circumferential Separation 环状断孔（台）环开断裂Clad / Cladding 披覆（台）覆箔Clinched Lead Terminal 紧箱式引脚（台）折弯引脚Clok Frequency 时脉速率（台）时钟频率Coaxial Cable 同轴缆线（台）同轴电缆Cold Solder Joint 冷焊点（台）虚焊点Comparative Tracking Index 比较性漏电指数（台）相比起痕指数Complex Ion 错离子（台）络离子Component Hole 零件孔（台）组件孔Component Side 组件面（台）组件面Condensation Soldering 凝热焊接，液化放热焊接（台）冷凝焊接Conductive Anodic Filament 玻纤纱式漏电（台）阳极性玻纤丝的漏电Conductor Spacing 导体间距（台）导线间距Core （Board）核心板，核板（台）芯板Core Material 内层板材，核材（台）内层芯材Corner Crack 通孔断角（台）拐角裂缝Corner Mark板角标记（台）拐角标记Counterboring 垂直向下扩孔，埋头孔（台）沉头孔Countersinking 锥型扩孔，喇叭孔（台）锥形孔Coupling Agent 耦合剂（台）偶联剂Coupon ，Test Coupon 板边试样（台）附连测试板Coverlayer ，Coverlay 表护层（台）覆盖层Crease 皱折（台）折痕Creep 潜变（台）蠕变Crosshatching 十字交叉区（台）开窗口Crossover 越交，搭交（台）跨交Crosstalk 杂讯，串讯（台）串扰Cure 硬化，熟化（台）固化，硫化Current、Carrying Capability 载流能力（台）载流量Curtain Coating 濂涂法（台）帘幕法DDaisy Chaining 菊花瓣连垫（台）串推Deburring 去毛头（台）去毛剌Definition 边缘*真度（台）清晰度Denier 丹尼尔（台）坦尼尔Dent 凹陷（台）凹坑Deposition 沉积，附积（台）沉积Desmearing 除胶渣（台）去钻污Dewetting 缩锡（台）半润湿Diazo Film 偶氮棕片（台）重氮底片Dicing 芯片分割（台）切片Die Attach 晶粒安装（台）管芯安装Die Bonding 晶料接着（台）管芯键合Dielectric Breakdown 介质崩溃（台）介质击穿Dielectrie Breakdown Voltage 介质崩溃电压（台）介质击穿电压Dielectric Constant ，Dk or εr 介质常数（台）介电常数Differential Scanning Calorimetry （DSC）微差扫瞄热卡分析法（台）示扫描量热法Dimensional Stability 尺度安定性（台）尺寸稳定性Direct / Indirect Stencil 直间版膜（台）直接/间接法网版Discrete Component 散装零件（台）离散组件Disspation Factor （Df）散失因素（台）损耗因素Drill Facet 钻尖切削面（台）钻尖切削面Dual Wave Soldering双波焊接（台）双波峰焊Dynamic Flex （FPC）动态软板（台）动态挠性板Dynamic Mechanical Analysis （DMA）动态热机分析法（台）动态力学分析法，热机械分析法EEddy Current 涡电流（台）涡流Edge -Board Connector 板边（金手指）承接器（台）板边连接器Edge -Board Contact 板边金手指（台）板边插头Edge Spacing板边空地，边宽（台）边距EDTA 乙= 胺四醋酸（台）乙= 胺四乙酸Electric Strength （耐）电性强度（台）电气强度Electro - deposited Photoresist 电着光阻，电泳光阻（台）电沉积光致抗蚀剂Electroless Deposition 无电镀，化学镀（台）无电电镀，化学镀，非电解电镀Electro - phoresis 电泳动，电渗，电子构装（台）电泳Etchback 回蚀（台）凹蚀阴影Etch Factor 蚀刻因子，蚀刻函数（台）蚀刻系数Etching Indicator 蚀刻指标（台）蚀刻指示图Etching Resist 抗蚀阻剂（台）抗蚀刻Eutetic Composition 共融组成（台）共晶组成Excimer Lesar 准分子雷射（台）准分子激光FFace Bonding 晶面朝下之结合（台）倒芯片键合Fatingue Strength 抗疲劳强度（台）疲劳强度Fibet Exposure玻织显露（台）露纤维Fiducial Mark基准记号，光学靶标（台）基准标记Film Adhesive 接着膜，粘合膜（台）粘结膜Fine pitch 密脚距，密线距，密垫距（台）精细节距GGate Array 闸机阵列，闸列（台）门阵列Gel Time胶性时间（台）胶化时间，凝胶时间Gelation Particle 胶凝点（台）凝胶点Ghost Image 阴影（台）重影Glass Transition Temperature ，Tg 玻璃态转化温度（台）玻璃化温度，玻璃态转变温度Grid 标准格（台）网格Grid Wing Lead（台）契形引线（脚）HHalation 环晕（台）晕环Hay Wire 跳线（台）附加线Holding Time 停置时间（台）停留时间Hole Breakout 孔位破出（台）破坏Hole Density 孔数密度（台）孔密度Hole Pull Strength 孔壁抗拉强度（台）孔拉脱强度Hole Void 破洞（台）孔壁空洞Hole Air Soldrt Levelling （HASL）喷锡（台）热风整平Hull Cell 哈尔槽（台）霍尔槽IIcicle 锡尖（台）焊料毛剌Imaging 成像处理（台）成像Imperegnate 含浸（台）浸渍Information Appliance（IA）资讯家电（台）信息家电Integrated Circuit （IC）积体电路器（台）集成电路Interface接口（台）界面JJ - Leand J 型接脚，弯钩型脚（台）J形引线Jump Wire跳线（台）跨接线KKapton 聚亚酰胺软材（台）聚酰亚胺薄膜Kiss Pressure 吻压，低压（台）接能压力Known Good Die （KGD）已知之良好芯片（台）已知好芯片SMTLover 2003-06-08 03:37LLaminar Flow 平流（台）层流Laminate（Ｓ）基板、积层板（台）层压板Land 孔环焊垫，表面（方型）焊垫（台）连接盘，焊盘Land Grid Array （LGA）承垫（台）连接盘，焊盘Landless Hole 无环通孔（台）无连接盘导通孔，无焊盘导通孔Laser Ablation 雷射烧蚀，雷射成孔（台）激光成孔Lead Pitch 脚距，中距，跨距（台）引脚节距Leakage Current 漏电电流（台）漏电流Legend文字标记，符号（台）字符Lifted Land 孔环（或焊垫）浮起（台）连接盘起翘Ligand 错离子附属体（台）内层配位体Liquid Photoimagible Solder Mask，LPSM 液态感光防焊绿漆（台）液体光致辞阻焊剂Loss Tangent （Tan δ ，DK ）损失正切（台）介质损耗角压切，介质损耗因数MMaster Drawing 主图（台）布设总图Mat 垫（台）毡Mealing 泡点（台）粉点Measling 白点（台）白斑Meniscograph Test 弧面状沾锡试验（台）变面试验Metal Core Boad金属夹心板（台）金属芯（印制）板Minimum Annular Ring 孔环下限（台）最小环宽Minimum Electrical Spacing 下限电性间距，最窄电性间距（台）最小电气间距Mixed Component Mounting Technology 混合零件之组装技术（台）混安装技术Modem 调变及解调器，数据机（台）调制- 调解器Module 模组（台）模件、组件、模块Moisture and Insulation Resistance Test 湿气与绝缘电阻试验（MIR）（台）潮热绝缘电阻试验Monting Hole 组装孔，机装孔（台）安装孔NNumerically Controlled （N.C.）数值控制（台）数控Negative 复片，钻尖第一面外缘变窄（台）负像Negative - acting Resist 负性作用之阻剂，负型阻剂（台）负性抗蚀剂Negative Etchback 反回蚀（台）负凹蚀N - Methyl Pyrrolidone（NMP）N - 甲基四氢吡咯（台）N - 甲基吡咯烷酮Nodule 瘤（台）结瘤Noise Budget 杂讯上限（台）最大杂音，最大噪声Nominal Cured Thickness 标示厚度（台）标称厚度Non - Wetting 不沾锡（台）不润湿Nylon 耐龙（台）尼龙OOff - Contact 架空（台）非接触（印刷）Offset 第一面大小不均（台）钻面不匀Outer Lead Bond （OLB）外引脚结合（台）外部引线粘接Oligomer 寡聚物（台）低聚物Outgassing 出气，吹气（台）逸气Outgrowth 悬出，横出，侧出（台）镀层情况Overhang 总浮空（台）镀层突出Overpotential 过电位，过电压（台）趋电势PPanel Plating 全板镀铜（台）整板电镀Passive Device （Component）被动组件（零件）（台）无源组件Pattern Plating 线路电镀（台）图形电镀Patten Process 线路电镀法（台）图形电镀法Peel Strength 抗撕强度（台）剥离强度Permittivity 容电率（台）电容率，介电常数Phototinitator 感光启始剂（台）光敏剂Pin 接脚，插梢，插针（台）管脚Pin Grid Array （PGA）针脚格列封装体（台）针栅阵列Pitch 跨距，脚距，垫距，线距，中距（台）节距Pits 凹点（台）麻点Plasma 电浆（台）等离子Plastic - BGA （PBGA）塑胶质球脚封装体（台）塑料球栅阵列Platen 热盘（台）加热板Plug 插脚，塞柱（台）插头，插销Polarizing Slot 偏槽（台）偏置定位槽Porosity Test 疏孔度试验（台）孔隙率试验Positive Acting Resist 正型光阻剂（台）正性抗蚀剂Prepreg 胶片，树脂片（台）粘结片，半固化片Process Camera 制程用照相机（台）制版照相机Purge ，Purging 净空，净洗（台）洗净SMTLover 2003-06-08 03:38ＱQuad Flat Pack （QFP）方扁形封装体（台）扁平方型封装Quality Conformance Test Ciruitry （Coupon ）品质符合之试验线路（样板）（台）质量一致检验电路RReflow Soldering 重熔焊接，熔焊（台）再流焊Register Mark 对准作标记（台）对准标记Registration 对准度（台）重合度Reinforcement 补强材（台）增强材料Relamination （Re - Lem）多层板压合（台）多层板压制Relative Permitivity （εr）相对容电率（台）相比介电常数Resin Coated Copper Foil 背胶铜箔（台）涂树脂铜箔，附树脂铜箔Resin Flow 胶流量，树脂流量（台）树脂流动度Resin Recession 树脂缩陷（台）树脂凹缩Resin Rich Area 树脂丰富区，多胶区（台）树脂钻污Resin Starved Area 树脂缺乏区，缺胶区（台）缺胶区Resist阻剂，阻膜（台）抗蚀剂Resolution 解像，解像变，解析度（台）分辨率Reverse Image 负片影像（阻剂）（台）负图像Rigid - Flex Printed Board 硬软合板（台）刚挠印制板Ring 套环（台）钻套Ripple 纹波（台）波动，脉动Roller Coating 滚筒涂布法、辊轮涂布法（台）辊涂式SScratch 刮痕（台）划痕Secondary Side 第二面（台）辅面Self-Alignment 自我回正（台）自定位Shadowing 阴影，回蚀死角（台）凹蚀阴影Shear Strength 抗剪（力）强度（台）剪切强度Silver Fhrough Hole （STH）银胶通孔，银胶贯孔（台）银浆通孔，银浆贯孔Single-Inline Package （SIP）单边插脚封装体（台）单列直插式封装Solder Connection 焊接点（台）焊点Solder Paste 锡膏（台）焊膏Solder Plug 锡塞，锡柱（台）焊料堵塞Solder Spread Teat 散锡试验（台）焊料扩展试验Solder Webbing 锡网（台）网状残锡Soldering 软焊，焊接（台）软钎焊，焊接Solid Content 固体含量，固形份，固形物Solubility Product 溶解度乘积，溶解度积（台）容度积Splay 斜钻孔（台）斜孔Spray Coating喷着涂装，喷射涂装（台）喷涂Stencil 片膜（台）漏板，模版Stringing 拖尾，牵丝（台）带状线Stripper 剥除液，剥除器（台）剥离液Supported Hole （金属）支助通孔（台）支撑孔Surface Mounting Technology 表面贴装技术（台）表面安装技术Surge 突流、突压（台）波动Swaged Lead 压扁式引脚（台）挤压引线Syringe 挤浆法，挤膏法，注浆法（台）注射法TTab 接点，金手指（台）印制插头Telegraphing 浮印，隐印（台）露印Template 模板（台）靠模板Tensile Strength 抗拉强度（台）拉伸强度，抗拉强度Terminal 端子（台）端接（点）Thermal Conductivity 导热率（台）热导率Thermal Shock Test 热震荡试验（台）热冲击试验Thermogravimetric Analysis （TGA）热重分析法（台）热解重量分析法Thermosonic Bonding 热超音波结合（台）热声连（焊）接Thermount 聚醯胺短织席材（台）聚酰胺纤维无纺布Thin Small Outline Packange（TSOP）薄小型积体电路器（台）薄小外形封装Thixotropy抗垂流性，摇变性，摇溶性，静凝性（台）触变性Tin Indicated 浸镀锡（台）浸锡Total Indicated Runout （TIR）总体标示偏转值（台）指针总读数Touch Up 触修，简修，小修，（台）修版Transfer Bump移用式突块，转移式突块（台）变换凸块Treament ，Trearing 含浸处理（台）浸渍Twist 板翘、板扭（台）扭曲UUtimate Tensile Strength （UTS）极限抗拉强度（台）极限拉伸强度Ultra Violet Curing （UV Curing）紫外线硬化（台）紫外线固化Ultrasonic Bonding 超音波结合（台）超声连接Unbalaned Transmission Line 非平衡式传输线（台）非均衡传输线Unsupported Hole 非镀通孔（台）非支撑孔Urethane 胺基甲酸乙脂（台）氨基甲酸乙酯VV-Cut V型切槽（台）V槽切割Vacuum Evaporation （or Deposition ）真空蒸镀法（台）真空镀膜法Vacuum Lamination 真空压合（台）真空压制Varnish 清漆，凡力水（台）树脂漆Visual Examination （Inspection）目视检查（台）目检Voltage Breakdown （崩）溃电压（台）击穿电压Voltage Plane Clearance 电压层的空环（台）电源层隔离WWaviness 波纹、波度（台）云织Weave Exposure 织纹显露；Weave Texture 织纹隐现（台）露布纹Wedge Void楔形缺口（破洞）（台）楔形空洞Wet Lamination 湿压膜法（台）湿法贴膜Wetting 沾湿、沾锡（台）焊料润湿Wicking 灯芯效应（台）芯吸Wire Bonding 打线结合（台）金属丝连接Working Master 工作母片（台）工作原版Wrinkle皱褶，皱纹（台）皱褶ZZigzag Inline Package （ZIP）链齿状双排脚封装件（台）弯曲式直插封装。
《电路板微切片手册》一、白蓉生教授自序微切片（Microsectioning)技术应用范围很广，电路板只是其中之一。
对多层板品质监视与工程改善，倒是一种花费不多却收获颇大的传统手艺。
不过由于电路板业扩展迅速人材青黄不接，尤其是纯手艺的技术员更是凤毛麟角。
虽然每家公司也都聊备设施安置人员，也都有模样的切磨抛看，然而若就一般判读标准而言，则多半所得到书面的成绩，虽不至惨不忍睹的地步，多也只停留在不知所云的阶段。
考其原因不外：客户内行者太少、老板们不深入也不重视，工程师好高骛远甚少落宝基本。
是以在欠缺教材乏人指导下，当然只有自我摸索闭门造车了。
至于国外同业的水准，经笔者多年用心观察与比较下，除了设备比我们贵与好之外，手艺方面则不仅乏善可陈，而且还颇为优越自大。
甚至IPC贩售录影带中的讲师，也只是西装笔挺振振有词，根本拿不出几张晶莹剔透眉清目秀的宝物彩照，何况是经年累月众多量产的心血结晶。
国外同业在诸多故障方面的累积经验，也远去国内厂商甚多。
持远来和尚会念经的想法，想要从国外引进微切片技者应只是缘木求鱼竹篮打水罢了。
笔者二十五年前进入PCB业，即对动手微切片发生兴趣，每每找到重点再印证于产品改善时，不仅心情雀跃深获成就感外，且种种经验刻骨铭心至今不忘。
如此亲身实地之经验累积，比诸书本当然大有不同在焉。
多年来共集存了二千多张各式微切片原照，特于投老之际仔细选出730张编辑成书，希望为业界后起留下一些可资比较的样本，盼在无师之下而能自通，抛开包袱减少误导。
由于版面有限许多珍贵照片必须裁剪以利编辑，每在下刀之际就有切肤之痛难以割舍，实乃岁月不居件件辛苦得之不易也。
本书除以全彩印刷极高成本之外，每帧照片也都绝对是费时耗力所有赀，放眼全球业界以如此大手笔成书者应属首见。
本书能顺利编辑，须感谢台湾电路公司切片实验室小姐先生们之鼎力协助，若以简易切片方式而言，从广经阅历的笔者看来，台路的几位老手们应列国内之顶尖。
本书某些照片即得其等慷慨馈赠，而部份内容亦在多次讨论中获益匪浅，在此特别感谢任礼君先生、余瑞珍小姐与黄国珍先生之协助，使本书更为增色。

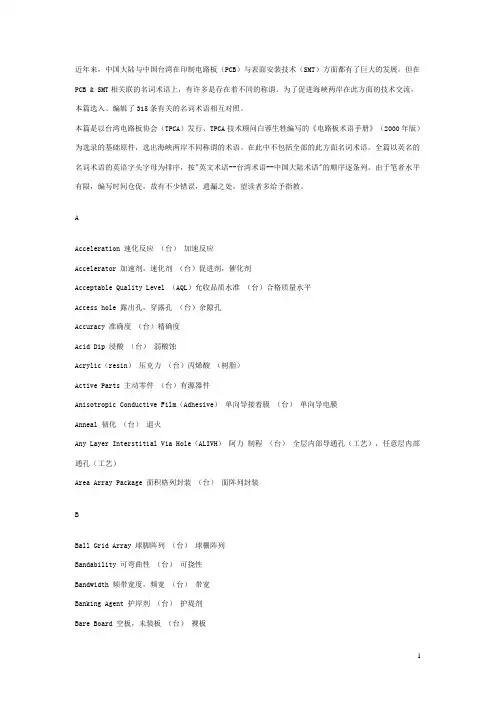

近年来，中国大陆与中国台湾在印制电路板（PCB）与表面安装技术（SMT）方面都有了巨大的发展。
但在PCB & SMT相关联的名词术语上，有许多是存在着不同的称谓。
为了促进海峡两岸在此方面的技术交流，本篇选入、编辑了315条有关的名词术语相互对照。
本篇是以台湾电路板协会（TPCA）发行、TPCA技术顾问白蓉生牲编写的《电路板术语手册》（2000年版）为选录的基础原件，选出海峡两岸不同称谓的术语。
在此中不包括全部的此方面名词术语。
全篇以英名的名词术语的英语字头字母为排序，按"英文术语--台湾术语--中国大陆术语"的顺序逐条列。
由于笔者水平有限，编写时间仓促，故有不少错误，遗漏之处，望读者多给予指教。
AAcceleration 速化反应（台）加速反应Accelerator 加速剂，速化剂（台）促进剂，催化剂Acceptable Quality Level （AQL）允收品质水准（台）合格质量水平Access hole 露出孔，穿露孔（台）余隙孔Accuracy 准确度（台）精确度Acid Dip 浸酸（台）弱酸蚀Acrylic（resin）压克力（台）丙烯酸（树脂）Active Parts 主动零件（台）有源器件Anisotropic Conductive Film（Adhesive）单向导接着膜（台）单向导电膜Anneal 韧化（台）退火Any Layer Interstitial Via Hole（ALIVH）阿力制程（台）全层内部导通孔（工艺），任意层内部通孔（工艺）Area Array Package 面积格列封装（台）面阵列封装BBall Grid Array 球脚阵列（台）球栅阵列Bandability 可弯曲性（台）可挠性Bandwidth 频带宽度，频宽（台）带宽Banking Agent 护岸剂（台）护堤剂Bare Board 空板，未装板（台）裸板Bare Chip Assembly 裸体芯片组装（台）裸芯片安装Basic Grid 基本方格（台）基本网络Blanking 行空断开（台）落料Bleeding 渗流（台）渗出Block Diagram 电路系统整合图（台）方块框图Blotting 干印（台）吸墨Blow Ｈole 吹孔（台）气孔Bond Strength 结合强度，固着强度（台）粘合强度Bondability 结合性，固着性（台）粘合性Bonding Sheet （Ply ，Layer）接合片，接着层（台）粘结片Bonding Wire 结合线（台）键合线Brazing 硬焊（台）钎焊Breakaway Panel 可断开板（台）可断拼板Breakdown Voltage 崩溃电压（台）击穿电压Bright Dip 光泽浸渍处理（台）浸亮Build - up 增厚，堆积，增层（台）积层Build - up Multiayer （BUM）增层法多层板（台）积层法多层板Burr 毛头（台）毛剌Bus Bar 汇电杆（台）汇流排SMTLover 2003-06-08 03:36CCap Laminaton 帽式压合法（台）覆盖层压法Cavity Down / Cavity Up 方凹区朝下/方凹区朝上（台）空腔区朝下/空腔区朝上Cell Phone 行动电话（台）移动电话Chase 网框（台）网框Chemical Resistance 抗化性，耐化性（台）耐化学性Chip 芯片，晶粒，片状（台）芯片Chip on Board （COB）晶板接装法（台）载芯片板Chip Scale Package 芯片级封装（台）芯片级安装Circumferential Separation 环状断孔（台）环开断裂Clad / Cladding 披覆（台）覆箔Clinched Lead Terminal 紧箱式引脚（台）折弯引脚Clok Frequency 时脉速率（台）时钟频率Coaxial Cable 同轴缆线（台）同轴电缆Cold Solder Joint 冷焊点（台）虚焊点Comparative Tracking Index 比较性漏电指数（台）相比起痕指数Complex Ion 错离子（台）络离子Component Hole 零件孔（台）组件孔Component Side 组件面（台）组件面Condensation Soldering 凝热焊接，液化放热焊接（台）冷凝焊接Conductive Anodic Filament 玻纤纱式漏电（台）阳极性玻纤丝的漏电Conductor Spacing 导体间距（台）导线间距Core （Board）核心板，核板（台）芯板Core Material 内层板材，核材（台）内层芯材Corner Crack 通孔断角（台）拐角裂缝Corner Mark 板角标记（台）拐角标记Counterboring 垂直向下扩孔，埋头孔（台）沉头孔Countersinking 锥型扩孔，喇叭孔（台）锥形孔Coupling Agent 耦合剂（台）偶联剂Coupon ， Test Coupon 板边试样（台）附连测试板Coverlayer ，Coverlay 表护层（台）覆盖层Crease 皱折（台）折痕Creep 潜变（台）蠕变Crosshatching 十字交叉区（台）开窗口Crossover 越交，搭交（台）跨交Crosstalk 杂讯，串讯（台）串扰Cure 硬化，熟化（台）固化，硫化Current、Carrying Capability 载流能力（台）载流量Curtain Coating 濂涂法（台）帘幕法DDaisy Chaining 菊花瓣连垫（台）串推Deburring 去毛头（台）去毛剌Definition 边缘逼真度（台）清晰度Denier 丹尼尔（台）坦尼尔Dent 凹陷（台）凹坑Deposition 沉积，附积（台）沉积Desmearing 除胶渣（台）去钻污Dewetting 缩锡（台）半润湿Diazo Film 偶氮棕片（台）重氮底片Dicing 芯片分割（台）切片Die Attach 晶粒安装（台）管芯安装Die Bonding 晶料接着（台）管芯键合Dielectric Breakdown 介质崩溃（台）介质击穿Dielectrie Breakdown Voltage 介质崩溃电压（台）介质击穿电压Dielectric Constant ，Dk or εr 介质常数（台）介电常数Differential Scanning Calorimetry （DSC）微差扫瞄热卡分析法（台）示扫描量热法Dimensional Stability 尺度安定性（台）尺寸稳定性Direct / Indirect Stencil 直间版膜（台）直接/间接法网版Discrete Component 散装零件（台）离散组件Disspation Factor （Df）散失因素（台）损耗因素Drill Facet 钻尖切削面（台）钻尖切削面Dual Wave Soldering 双波焊接（台）双波峰焊Dynamic Flex （FPC）动态软板（台）动态挠性板Dynamic Mechanical Analysis （DMA）动态热机分析法（台）动态力学分析法，热机械分析法SMTLover 2003-06-08 03:37EEddy Current 涡电流（台）涡流Edge -Board Connector 板边（金手指）承接器（台）板边连接器Edge -Board Contact 板边金手指（台）板边插头Edge Spacing 板边空地，边宽（台）边距EDTA 乙 = 胺四醋酸（台）乙 = 胺四乙酸Electric Strength （耐）电性强度（台）电气强度Electro - deposited Photoresist 电着光阻，电泳光阻（台）电沉积光致抗蚀剂Electroless Deposition 无电镀，化学镀（台）无电电镀，化学镀，非电解电镀Electro - phoresis 电泳动，电渗，电子构装（台）电泳Etchback 回蚀（台）凹蚀阴影Etch Factor 蚀刻因子，蚀刻函数（台）蚀刻系数Etching Indicator 蚀刻指标（台）蚀刻指示图Etching Resist 抗蚀阻剂（台）抗蚀刻Eutetic Composition 共融组成（台）共晶组成Excimer Lesar 准分子雷射（台）准分子激光FFace Bonding 晶面朝下之结合（台）倒芯片键合Fatingue Strength 抗疲劳强度（台）疲劳强度Fibet Exposure 玻织显露（台）露纤维Fiducial Mark 基准记号，光学靶标（台）基准标记Film Adhesive 接着膜，粘合膜（台）粘结膜Fine pitch 密脚距，密线距，密垫距（台）精细节距GGate Array 闸机阵列，闸列（台）门阵列Gel Time 胶性时间（台）胶化时间，凝胶时间Gelation Particle 胶凝点（台）凝胶点Ghost Image 阴影（台）重影Glass Transition Temperature ， Tg 玻璃态转化温度（台）玻璃化温度，玻璃态转变温度Grid 标准格（台）网格Grid Wing Lead （台）契形引线（脚）HHalation 环晕（台）晕环Hay Wire 跳线（台）附加线Holding Time 停置时间（台）停留时间Hole Breakout 孔位破出（台）破坏Hole Density 孔数密度（台）孔密度Hole Pull Strength 孔壁抗拉强度（台）孔拉脱强度Hole Void 破洞（台）孔壁空洞Hole Air Soldrt Levelling （HASL）喷锡（台）热风整平Hull Cell 哈尔槽（台）霍尔槽IIcicle 锡尖（台）焊料毛剌Imaging 成像处理（台）成像Imperegnate 含浸（台）浸渍Information Appliance （IA）资讯家电（台）信息家电Integrated Circuit （IC）积体电路器（台）集成电路Interface 接口（台）界面JJ - Leand J 型接脚，弯钩型脚（台） J形引线Jump Wire 跳线（台）跨接线KKapton 聚亚酰胺软材（台）聚酰亚胺薄膜Kiss Pressure 吻压，低压（台）接能压力Known Good Die （KGD）已知之良好芯片（台）已知好芯片SMTLover 2003-06-08 03:37LLaminar Flow 平流（台）层流Laminate （Ｓ）基板、积层板（台）层压板Land 孔环焊垫，表面（方型）焊垫（台）连接盘，焊盘Land Grid Array （LGA）承垫（台）连接盘，焊盘Landless Hole 无环通孔（台）无连接盘导通孔，无焊盘导通孔Laser Ablation 雷射烧蚀，雷射成孔（台）激光成孔Lead Pitch 脚距，中距，跨距（台）引脚节距Leakage Current 漏电电流（台）漏电流Legend 文字标记，符号（台）字符Lifted Land 孔环（或焊垫）浮起（台）连接盘起翘Ligand 错离子附属体（台）内层配位体Liquid Photoimagible Solder Mask ，LPSM 液态感光防焊绿漆（台）液体光致辞阻焊剂Loss Tangent （Tan δ ，DK ）损失正切（台）介质损耗角压切，介质损耗因数MMaster Drawing 主图（台）布设总图Mat 垫（台）毡Mealing 泡点（台）粉点Measling 白点（台）白斑Meniscograph Test 弧面状沾锡试验（台）变面试验Metal Core Boad 金属夹心板（台）金属芯（印制）板Minimum Annular Ring 孔环下限（台）最小环宽Minimum Electrical Spacing 下限电性间距，最窄电性间距（台）最小电气间距Mixed Component Mounting Technology 混合零件之组装技术（台）混安装技术Modem 调变及解调器，数据机（台）调制 - 调解器Module 模组（台）模件、组件、模块Moisture and Insulation Resistance Test 湿气与绝缘电阻试验（MIR）（台）潮热绝缘电阻试验Monting Hole 组装孔，机装孔（台）安装孔NNumerically Controlled （ N.C.）数值控制（台）数控Negative 复片，钻尖第一面外缘变窄（台）负像Negative - acting Resist 负性作用之阻剂，负型阻剂（台）负性抗蚀剂Negative Etchback 反回蚀（台）负凹蚀N - Methyl Pyrrolidone （NMP） N - 甲基四氢吡咯（台） N - 甲基吡咯烷酮Nodule 瘤（台）结瘤Noise Budget 杂讯上限（台）最大杂音，最大噪声Nominal Cured Thickness 标示厚度（台）标称厚度Non - Wetting 不沾锡（台）不润湿Nylon 耐龙（台）尼龙OOff - Contact 架空（台）非接触（印刷）Offset 第一面大小不均（台）钻面不匀Outer Lead Bond （OLB）外引脚结合（台）外部引线粘接Oligomer 寡聚物（台）低聚物Outgassing 出气，吹气（台）逸气Outgrowth 悬出，横出，侧出（台）镀层情况Overhang 总浮空（台）镀层突出Overpotential 过电位，过电压（台）趋电势Panel Plating 全板镀铜（台）整板电镀Passive Device （Component）被动组件（零件）（台）无源组件Pattern Plating 线路电镀（台）图形电镀Patten Process 线路电镀法（台）图形电镀法Peel Strength 抗撕强度（台）剥离强度Permittivity 容电率（台）电容率，介电常数Phototinitator 感光启始剂（台）光敏剂Pin 接脚，插梢，插针（台）管脚Pin Grid Array （PGA）针脚格列封装体（台）针栅阵列Pitch 跨距，脚距，垫距，线距，中距（台）节距Pits 凹点（台）麻点Plasma 电浆（台）等离子Plastic - BGA （PBGA）塑胶质球脚封装体（台）塑料球栅阵列Platen 热盘（台）加热板Plug 插脚，塞柱（台）插头，插销Polarizing Slot 偏槽（台）偏置定位槽Porosity Test 疏孔度试验（台）孔隙率试验Positive Acting Resist 正型光阻剂（台）正性抗蚀剂Prepreg 胶片，树脂片（台）粘结片，半固化片Process Camera 制程用照相机（台）制版照相机Purge ，Purging 净空，净洗（台）洗净SMTLover 2003-06-08 03:38ＱQuad Flat Pack （QFP）方扁形封装体（台）扁平方型封装Quality Conformance Test Ciruitry （Coupon ）品质符合之试验线路（样板）（台）质量一致检验电路Reflow Soldering 重熔焊接，熔焊（台）再流焊Register Mark 对准作标记（台）对准标记Registration 对准度（台）重合度Reinforcement 补强材（台）增强材料Relamination （Re - Lem）多层板压合（台）多层板压制Relative Permitivity （εr）相对容电率（台）相比介电常数Resin Coated Copper Foil 背胶铜箔（台）涂树脂铜箔，附树脂铜箔Resin Flow 胶流量，树脂流量（台）树脂流动度Resin Recession 树脂缩陷（台）树脂凹缩Resin Rich Area 树脂丰富区，多胶区（台）树脂钻污Resin Starved Area 树脂缺乏区，缺胶区（台）缺胶区Resist 阻剂，阻膜（台）抗蚀剂Resolution 解像，解像变，解析度（台）分辨率Reverse Image 负片影像（阻剂）（台）负图像Rigid - Flex Printed Board 硬软合板（台）刚挠印制板Ring 套环（台）钻套Ripple 纹波（台）波动，脉动Roller Coating 滚筒涂布法、辊轮涂布法（台）辊涂式SScratch 刮痕（台）划痕Secondary Side 第二面（台）辅面Self-Alignment 自我回正（台）自定位Shadowing 阴影，回蚀死角（台）凹蚀阴影Shear Strength 抗剪（力）强度（台）剪切强度Silver Fhrough Hole （STH）银胶通孔，银胶贯孔（台）银浆通孔，银浆贯孔Single-Inline Package （SIP）单边插脚封装体（台）单列直插式封装Solder Connection 焊接点（台）焊点Solder Paste 锡膏（台）焊膏Solder Plug 锡塞，锡柱（台）焊料堵塞Solder Spread Teat 散锡试验（台）焊料扩展试验Solder Webbing 锡网（台）网状残锡Soldering 软焊，焊接（台）软钎焊，焊接Solid Content 固体含量，固形份，固形物Solubility Product 溶解度乘积，溶解度积（台）容度积Splay 斜钻孔（台）斜孔Spray Coating 喷着涂装，喷射涂装（台）喷涂Stencil 片膜（台）漏板，模版Stringing 拖尾，牵丝（台）带状线Stripper 剥除液，剥除器（台）剥离液Supported Hole （金属）支助通孔（台）支撑孔Surface Mounting Technology 表面贴装技术（台）表面安装技术Surge 突流、突压（台）波动Swaged Lead 压扁式引脚（台）挤压引线Syringe 挤浆法，挤膏法，注浆法（台）注射法TTab 接点，金手指（台）印制插头Telegraphing 浮印，隐印（台）露印Template 模板（台）靠模板Tensile Strength 抗拉强度（台）拉伸强度，抗拉强度Terminal 端子（台）端接（点）Thermal Conductivity 导热率（台）热导率Thermal Shock Test 热震荡试验（台）热冲击试验Thermogravimetric Analysis （TGA）热重分析法（台）热解重量分析法Thermosonic Bonding 热超音波结合（台）热声连（焊）接Thermount 聚醯胺短织席材（台）聚酰胺纤维无纺布Thin Small Outline Packange （TSOP）薄小型积体电路器（台）薄小外形封装Thixotropy 抗垂流性，摇变性，摇溶性，静凝性（台）触变性Tin Indicated 浸镀锡（台）浸锡Total Indicated Runout （TIR）总体标示偏转值（台）指针总读数Touch Up 触修，简修，小修，（台）修版Transfer Bump 移用式突块，转移式突块（台）变换凸块Treament ，Trearing 含浸处理（台）浸渍Twist 板翘、板扭（台）扭曲UUtimate Tensile Strength （UTS）极限抗拉强度（台）极限拉伸强度Ultra Violet Curing （UV Curing）紫外线硬化（台）紫外线固化Ultrasonic Bonding 超音波结合（台）超声连接Unbalaned Transmission Line 非平衡式传输线（台）非均衡传输线Unsupported Hole 非镀通孔（台）非支撑孔Urethane 胺基甲酸乙脂（台）氨基甲酸乙酯VV-Cut V型切槽（台） V槽切割Vacuum Evaporation （or Deposition ）真空蒸镀法（台）真空镀膜法Vacuum Lamination 真空压合（台）真空压制Varnish 清漆，凡力水（台）树脂漆Visual Examination （Inspection）目视检查（台）目检Voltage Breakdown （崩）溃电压（台）击穿电压Voltage Plane Clearance 电压层的空环（台）电源层隔离WWaviness 波纹、波度（台）云织Weave Exposure 织纹显露；Weave Texture 织纹隐现（台）露布纹Wedge Void 楔形缺口（破洞）（台）楔形空洞Wet Lamination 湿压膜法（台）湿法贴膜Wetting 沾湿、沾锡（台）焊料润湿Wicking 灯芯效应（台）芯吸Wire Bonding 打线结合（台）金属丝连接Working Master 工作母片（台）工作原版Wrinkle 皱褶，皱纹（台）皱褶ZZigzag Inline Package （ZIP）链齿状双排脚封装件（台）弯曲式直插封装。

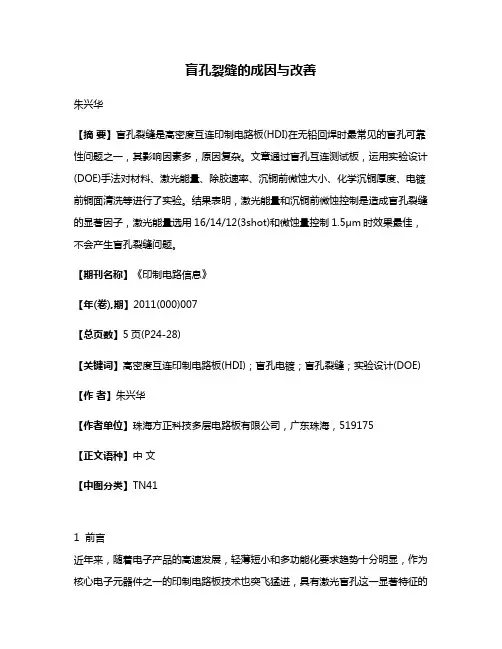

盲孔裂缝的成因与改善朱兴华【摘要】盲孔裂缝是高密度互连印制电路板(HDI)在无铅回焊时最常见的盲孔可靠性问题之一，其影响因素多，原因复杂。
文章通过盲孔互连测试板，运用实验设计(DOE)手法对材料、激光能量、除胶速率、沉铜前微蚀大小、化学沉铜厚度、电镀前铜面清洗等进行了实验。
结果表明，激光能量和沉铜前微蚀控制是造成盲孔裂缝的显著因子，激光能量选用16/14/12(3shot)和微蚀量控制1.5μm时效果最佳，不会产生盲孔裂缝问题。
【期刊名称】《印制电路信息》【年(卷),期】2011(000)007【总页数】5页(P24-28)【关键词】高密度互连印制电路板(HDI)；盲孔电镀；盲孔裂缝；实验设计(DOE)【作者】朱兴华【作者单位】珠海方正科技多层电路板有限公司，广东珠海，519175【正文语种】中文【中图分类】TN411 前言近年来，随着电子产品的高速发展，轻薄短小和多功能化要求趋势十分明显，作为核心电子元器件之一的印制电路板技术也突飞猛进，具有激光盲孔这一显著特征的高密度互联印制电路板（HDI）技术成为印制电路板（PCB）长期发展的必然趋势，同时多功能化的电子产品对印制电路板的可靠性提出了更高的要求，实现层间互联的激光盲孔的可靠性成为业者关注的重点。
盲孔裂缝是高密度互连印制电路板无铅回焊时最常见的盲孔可靠性问题之一，其影响因素多，原因复杂,在制造过程中不易被检测，业者称之为典型的灰色缺陷，由无铅回焊时介质层热膨胀产生的拉伸力超过盲孔与底部连接盘的结合力导致底部产生裂纹[1]。
这类缺陷往往在无铅回焊后进行电性测试时才被发现，常表现为导通性不良，量测时网络电阻增大或开路，在高倍金相显微镜下观察失效网络中的盲孔微切片，可见盲孔电镀的铜层与内层连接盘铜层之间出现微裂纹（如图1）。
在白蓉生老师《失效分析案例判读之7》一文中，通过微切片对焊后盲孔裂缝问题进行了分析[2]。
本文从现场实务管理出发，运用DOE正交试验设计方法，对造成盲孔裂缝的影响因子进行实验，找出过程管控要点，从制作过程进行预防。
《电路板微切片手册》一、白蓉生教授自序微切片（Microsectioning)技术应用范围很广，电路板只是其中之一。
对多层板品质监视与工程改善，倒是一种花费不多却收获颇大的传统手艺。
不过由于电路板业扩展迅速人材青黄不接，尤其是纯手艺的技术员更是凤毛麟角。
虽然每家公司也都聊备设施安置人员，也都有模样的切磨抛看，然而若就一般判读标准而言，则多半所得到书面的成绩，虽不至惨不忍睹的地步，多也只停留在不知所云的阶段。
考其原因不外：客户内行者太少、老板们不深入也不重视，工程师好高骛远甚少落宝基本。
是以在欠缺教材乏人指导下，当然只有自我摸索闭门造车了。
至于国外同业的水准，经笔者多年用心观察与比较下，除了设备比我们贵与好之外，手艺方面则不仅乏善可陈，而且还颇为优越自大。
甚至IPC贩售录影带中的讲师，也只是西装笔挺振振有词，根本拿不出几张晶莹剔透眉清目秀的宝物彩照，何况是经年累月众多量产的心血结晶。
国外同业在诸多故障方面的累积经验，也远去国内厂商甚多。
持远来和尚会念经的想法，想要从国外引进微切片技者应只是缘木求鱼竹篮打水罢了。
笔者二十五年前进入PCB业，即对动手微切片发生兴趣，每每找到重点再印证于产品改善时，不仅心情雀跃深获成就感外，且种种经验刻骨铭心至今不忘。
如此亲身实地之经验累积，比诸书本当然大有不同在焉。
多年来共集存了二千多张各式微切片原照，特于投老之际仔细选出730张编辑成书，希望为业界后起留下一些可资比较的样本，盼在无师之下而能自通，抛开包袱减少误导。
由于版面有限许多珍贵照片必须裁剪以利编辑，每在下刀之际就有切肤之痛难以割舍，实乃岁月不居件件辛苦得之不易也。
本书除以全彩印刷极高成本之外，每帧照片也都绝对是费时耗力所有赀，放眼全球业界以如此大手笔成书者应属首见。
本书能顺利编辑，须感谢台湾电路公司切片实验室小姐先生们之鼎力协助，若以简易切片方式而言，从广经阅历的笔者看来，台路的几位老手们应列国内之顶尖。
本书某些照片即得其等慷慨馈赠，而部份内容亦在多次讨论中获益匪浅，在此特别感谢任礼君先生、余瑞珍小姐与黄国珍先生之协助，使本书更为增色。
二、书目第一章 琢磨好手艺1.1 微切片制作--说来话又长1.2 封胶后研磨--生气不争气1.3 打底靠抛光--细皮嫩肉秀1.4 微蚀算老几--小兵立大功1.5 有照片为证--秋毫待明察第二章 制程可解惑2.1 图说故事十则2.2 化铜厚化铜2.3 电镀镍金有得瞧2.4 化学镍金不好玩2.5 绿漆要塞孔2.6 焊接非等闲2.7 黑孔话沧桑第三章 品检有大千3.1 孔壁怎粗糙3.2 互连后分离3.3 孔铜今昔3.4 断角之痛3.5 外环浮起3.6 内环裂伤3.7 何物灯芯3.8 树脂缩陷/基材空洞 3.9 铜瘤非同瘤3.10 钉头何方圣3.11 粉红自黑化3.12 机关枪点放3.13 摺镀岂夹杂3.14 回蚀反回蚀3.15 断垣残壁惨3.16 銮壁不借光3.17 腰斩为那椿3.18 绿漆会生气3.19 胶渣有涂辜3.20 面子出问题第四章 高科技解读4.1 深孔怎镀铜4.2 按图索骥十则4.3 诸葛孔不明4.4 干嘛要塞孔4.5 雷射烧增层4.6 BGA Vs CSP第五章 硬板之资格认可与性能检验（IPC-6012)第六章 硬质板与多层板之基材规范（IPC-4101）第一章 琢磨好手艺1.1 微切片制作--说来话又长一、概述电路板品质的好坏、问题的发生与解决、制程改进的评估，在都需要微切片做为客观检查、研究与判断的根据(Microsectioning此字才是名词，一般人常说的Microsection是动词，当成名词并不正确)。
微切片做的好不好真不真，与研判的正确与否大有关系焉。
一般生产线为监视(Monitoring)制程的变异，或出货时之品质保证，常需制作多量的切片。
次等常规作品多半是在匆忙几经验不足情况下所赶出来的，故顶多只能看到真相的七、八成而已。
甚至更多缺乏正确指导与客观比较不足下，连一半的实情都看不到。
其等含糊不清的影像中，到底能看出什么来？这样的切片又有什么意义？若只是为了应付公事当然不在话下。
然而若确想改善品质彻底找出症结解决问题者，则必须仔细做好切取、研磨、抛光及微蚀，甚至摄影等功夫，才会有清晰可看的微切片画面，也才不致误导误判。
二、分类电路板解剖式的破坏性微切法，大体上可分为三类：1、微切片系指通孔区或其他板材区，经截取切样灌满封胶后，封垂直于板面方向所做的纵断面切片(Vertical Section)，或对通孔做横断面之水平切片(Horizontal section），都是一般常见的微切片。
图1.左为200X之通孔直立纵断面切片，右为100X通孔横断面水平切片。
若以孔与环之对准度而言，纵断面上只能看到一点，但横断面却只可看到全貌的破环。
2、微切孔是小心用钻石锯片将一排待件通孔自正中央直立剖成两半，或用砂纸将一排通孔垂直纵向磨去一般，将此等不封胶直接切到的半壁的通孔，置于20X~40X的立体显微镜下(或称实体显微镜)，在全视野下观察剩余半壁的整体情况。
此时若另将通孔的背后板材也磨到很薄时，则其半透明底材的半孔，还可进行背光法(Back Light)检查其最初孔铜层的敷盖情形。
图2.为求检验与改善行动之效率与迅速全盘了解起见，最方便的方法就是强光之下以性能良好的立体显微镜(40X~60X)直接观察孔壁。
这种“立体显微镜”看起来很简单，价格却高达30~40万台币，比起长相十分科技的断层高倍显微镜还贵上一倍。
目前国内PCB业者几乎均未具备此种“慧眼”去看清板子。
图3.用钻石刀片将孔腔剖锯开来，两个半壁将立即摊在阳光下，任何缺点都原貌呈现无所遁形。
若欲进一步了解细部详情时，可再去做技术性与学理性的微切片。
切孔后直接用立体显微镜观察比微切片更有整体观念，但摄影则需借助电子显微镜SEM才会有更亮丽的成绩。
3、斜切片多层板填胶通孔，对其直立方向进行45°或30°的斜剖斜磨，然后以实体显微镜或高倍断层显微镜，观察其斜切平面上各层导体线路的变异情形。
如此可兼顾直切与横剖的双重特性。
不过本发并不好做，也不易摆设成水平位置进行显微观察。
图4.此明视与暗视200X之斜切片，是一片八层板中的L2/L3(即第二层讯号线与第三层接地层)，此二层导体系出自一张，010 1/1 的Thin Core。
由于斜切的关系故GND层显得特别厚，且左图中的黑化层也很明显。
三、制作技巧除第二类微切孔法是用以观察半个孔壁的原始表面情况外，其余第一及第三类皆需填胶抛光与微蚀，才能看清各种真实品质，此为微切片成效好坏的关键，关系至为重要不可掉以轻心。
以下为制作过程的重点：1、取样(Samplc culling)以特殊专用的钻石锯自板上任何位置取样，或用剪床剪掉无用板材而得切样。
注意后者不可太逼近孔边，以防造成通孔受到拉扯变形。
此时，最好先将大样剪下来，再用钻石锯片切出所要的真样，以减少机械应力造成失真。
2、封胶(Resin Encapsulation)封胶之目的是为夹紧检体减少变形，系采用适宜的树脂类将通孔灌满及将板样封牢。
把要观察的孔壁与板材予以夹紧固定，使在削磨过程中其铜层不致被拖拉延伸而失真。
图5.此为Buehler公司所售之低速钻石圆刀锯，图另有单样手动削磨与抛光的转盘机，注意其刀片容易折断，需小心操作。
封胶一般多采用特殊的专密商品，以Buhler公司各系列的透明压克力专用封胶为宜，但价格却很贵。
也可用其他树脂类，以透明度良好硬度大与气泡少者为佳。
例如：用于电子小零件封胶用的黑色环氧树脂、小牙膏状的二液型环氧树脂(俗称AB胶)、各种商品树脂，甚至烘烤型绿漆也可充用。
注意以气泡少者为宜，为使硬化完全，常需烤箱催化加快反应以节省时间。
为方便进行切样的封胶，正式做法是用一种金属片材卷扰式的弹性夹具，将样片直立夹入，使在封胶时保持直立状态。
正式标准切片的封胶体，是灌注于杯状的蓝色橡皮模具内，硬化后只要推挤橡皮模子即可轻易将切样之柱体推出，非常方便。
此种特用的橡皮模也是Buhler产品，且国内不易买到。
外国客户多要求此种短柱形的切样，取其平坦度良好容易显微观察之优点，并可在体外柱面上书写文字记录。
其他简易做法尚有：(1) 在锯短的铝管内壁涂以脱模剂，另将样片用胶带直立在玻璃板上，再把铝管套在样片周围，务必使得下缘管口与玻璃板的表面密合，不让胶液漏出。
待所填之封胶硬化后即可将圆柱取出，或改用稍呈漏斗斜壁形的模具而更容易脱模。
(2) 或用胶粉在热压模具中将切样填满，再以渐增之压力挤紧胶粉并赶出空气，使通孔能完全填实，随后置于高温中进行硬化而成为透明实体。
某些透明材质图章内所封入的各种形象即采此法。
在各种切片封体中，其外形与显微画面均以此种最为美观。
(3)将多个切样以钢梢串妥，在于特殊的模具中将此多片同时灌胶而成柱体，称之Nelson-Zimmer法。
可同时研磨九个柱样，而每个柱样中又可封入五六个切片，是一种标准切样的大量做法。
(4)购买现成的压克力方形小模具，将样片逐一插妥再灌入封胶即可。
还可将其置入真空箱内进行减少气泡的处理。
(5)最简单的做法，是将双液型的AB胶按比例挤涂在PE薄模上，小心用牙签调匀至无气泡全透明的液态，再使切样上的各通孔缓缓的刮过胶面，强迫液胶挤入孔内。
或用牙签将胶液小心填入通孔与板面的封包。
然后倒插在有槽缝的垫板上，集中送入烤箱缓缓烤硬。
此简易法不但好做，而且切削抛光也非常省时。
不过因微视状态下之真平性不佳，高倍时聚焦回出现局部模糊的画面，常不为客户所接受，只能做内部研究之用。
此简易法的画面效果与手法好坏关系极大，须多加练习。
笔者之切样绝大部分都是采用本法。
3、磨片(Crinding)在高速转盘上利用砂纸的切削力，将切样磨到通孔正中央的剖面，亦即圆心所座落的平面上，以便正确观察孔壁之截面情况。
此旋转磨盘的制备法，是将有背胶的砂纸平贴在盘面上，或将一般圆形砂纸背面打湿平贴在之后再套合上箍环。
在高速转动的离心力与湿贴附著力双重拉紧下，盘面砂纸上即可进行压迫削磨。
至于少量简单的切样，只要手执试样在一般砂纸上来回平磨即可，连转盘也可省掉。
以上所用的砂纸番号与顺序如下：(1) 先以220号粗磨到通孔的两行平行孔壁即将出现为止，注意应适量冲水以方便减热与滑润。
(2) 改用600号再磨到“孔中央”所预设“指示线”的出现，并伺机修平改正已磨歪磨斜的表面（如图6如示）。
(3) 改用1200号与2400号细砂纸，尽量小心消除切面上的伤痕，以减少抛光的时间与增加真平的效果。
图6.此亦为Buehler公司所售之多样自动削磨与抛光之转盘机(ECOMETIV原品名为Nelson Zemmer)，其试样夹具(有9个样位)可自转及公转。
图7.左为ECOMET自动转盘机所配备的切样夹具，共有9个样位每位可放置3~5个柱形切样(用钢梢串起)，可多样同时磨抛光。
