当前位置：文档之家 › TN-100 总氮分析仪中文操作手册 免费

TN-100 总氮分析仪中文操作手册 免费

  • 格式：pdf
  • 大小：466.70 KB
  • 文档页数：18

TN-100总氮分析仪中文操作手册目录1.系统组成2.各部分图示3.安装环境4.组装4-1主机4-1-1连接气路4-1-2安装保险丝4-1-3电源选择4-2燃烧管4-2-1部件名称4-2-2填充石英棉和催化剂4-3安装臭氧洗涤器4-4安装排污瓶4-5组装泵4-6连线5氮分析5-1测量原理5-2准备试剂5-3分析准备5-3-1更换进样垫5-3-2安装进样垫5-4分析步骤5-5分析过程5-5-1电源和气体5-5-2开始5-5-3登记和删除 Analyst ID5-5-4基本视窗5-5-5系统设定5-5-6分析参数5-5-6-1范围设定5-5-6-2设定Timer Mode5-5-6-3加热设定5-5-7漏气检查5-5-8加热裂解炉5-5-9开启臭氧发生器5-5-10信号过程监控5-5-11方法文件5-5-12标样检测5-5-13显示结果5-5-14检测标样-结果-结束5-5-15检测样品5-5-16结果和检测结束 5-5-17检测结束6其他相关操作6-1打印6-1-1设定打印机6-1-2打印报告6-2再计算6-2-1校准曲线再计算 6-2-2样品曲线再计算 6-3浏览结果7系统诊断7-1系统检查7-2漂移检查8维护8-1系统维护8-1-1日常维护8-1-2阶段性维护9故障判断与排除9-1常见问题9-1-1主机没电9-1-2炉温不上升9-1-3 Ready不显示9-1-4检测时间过长9-1-5测量数据偏差9-2错误信息10参数10-1参数10-2配件10-3配件图1. 系统组成： TN-100主机+CRI-100V恒速进样器+泵+电脑和打印机2．各部分图示TN-100主机前面1．电源开关2．电源灯3．臭氧开关4．臭氧指示灯5．加热器开关6．加热器指示灯7．氩气流量控制钮8．氧气流量控制钮9．预备灯主机后面1．电源插口2．保险丝3．地线4．加热器保险5．主电源开关6．泄漏指示灯7．泄漏检测8．输入电压选择9．泵连接口10．气体接口11．氧气接口12．排气口13．臭氧洗涤器14．臭氧流量控制15．风扇排气口16．电脑连接口17．附件接口18．记录器输出口19．ASI接口1．燃烧炉2．隔热垫3．加热管4．风扇主机上部1．进样口2．燃烧管珐琅3．样品珐琅4．氧气管5．氧气和氩气管泵1．电源2．洗涤器口3．管口4．油面视窗5．排油口6．温度保护7．电源线室温15-35℃，湿度80%避光，避震，避磁防火，防尘电源：220+10%，1。

4kV A气体：氧气：294-490kPa, 纯度：99.7%氩气：294-490kPa, 纯度：99.98%4．组装：4-1 主机：4-1-1 连接气路 4-1-2安装保险丝：取下保险盖，装入保险丝。

该上后盖，顺时针旋转。

4-1-3 电源选择：左为：100/115V; 右为：230/240V4-2 燃烧管： :1. 进样口 , P-22 , P-29 管-1-2 填充石英棉和催化剂面25mm 是石英棉(0.5g)换一次。

。

4-2-1部件名称 2. 进样垫 3. 进样垫帽4. 螺丝 5. O 型圈6. 珐琅 7. 气口 8. 珐琅垫9. 内燃烧管10. 螺丝 11. 珐琅 12. 气口 13. 夹子 14. O 型圈15. 进样口环 16. 进样口环帽17. 中孔片 18. 外燃烧管19. 弯管 20. 橡胶接注意：进样垫不要拧得太紧，注射器的针头容易折断4下中间85mm 是催化剂(85g) 上面30mm 是石英棉(0.4g) 注意：石英棉不要卷得太紧。

石英棉上的沉积物多时，每周更石英棉上的沉积物少时，每3，4周更换一次4-3 安装臭氧洗涤器 4-4 安装排污瓶Packing 上紧。

当污水到达瓶子的一半时，应及时倒掉-5 组装泵4-6 连线电源插头 氮分析 理:燃烧至800-900℃进行裂解反应后, NO 和O 3反应生成NO 2+O 2和 590-2500nm 光波。

垫：每次检测前需更换进样垫注意：将41.2. 电脑连线 3. 泵连线55-1 测量原样品进入裂解炉光波被光电倍增管捕捉放大。

用标准曲线校准，得出样品中总氮的含量。

5-2 准备试剂：购买标准试剂 5-3 分析准备5-3-1 更换进样5-3-2 安装进样垫②所示为进样垫注意：进样垫不要拧得太紧，否则注射器针头容易折断5-4 分析步骤电源和气体5-5-1开始5-5-25-5-35-5-45-5-5漏气检查5-5-7加热5-5-8臭氧发生器产生臭氧5-5-9 5-5-10方法文件5-5-11标样分析5-5-12样品检测5-5-15检测结果5-5-16打印报告6-1-2检测结束5-5-175-5 分析过程5-5-1 电源和气体：接通电源和载气5-5-2 开始打开POWER,HEATER和OZONIZER开关ON 打开电脑打开TN-100操作程序在AnalystID: 输入TN-100→OK5-5-3 登记和删除ANALYST IDSystem→Preference→Analyst ID Registration输入新ID(最多20字母，数字不限) →OK5-5-4 基本视窗⑴菜单File: 打开，关闭和结束System: 输入和编辑数据Run: 检测运行开始Result: 检测结果Data base: 数据库Test: 系统连接和硬件检查Help: 帮助⑵快捷键Printer Parameter: 打印检测参数Analysis Parameter: 检测参数和温度设定Ozonizer: 臭氧发生器Heater: 加热器⑶操作按钮Result: 检测结果Back: 返回Next: 下一步Graph Clear: 图形删除Exit: 退出5-5-5 系统设定System→System Setup→选择DPM减压模式或CPM常压模式→选择Accessory→CRI-100V→Transmit 5-5-6分析参数System→Analysis Parameters注意：常规检测用Auto低浓度检测，用Timer ModeAuto 常规检测Slope Start 曲线开始 200Slope End 曲线结束 50End Thrsh 开始末点检测的条件10Det time 5Scan Rate 5d/dt Gain 差异系数10Normal End 正常结束 OnTimer End 300Base Correct 背景调整 OnMin. Area 40000Base Line 基线 25Interval End 300Timer Start Time 开始时间水：3；油：5End Time 结束时间水：120；油：200 Min. Time 40000Base Time 25Gas Ar Time 30O2 Time 120HeaterTemp.1 800Temp.2 900Limit Temp. 505-5-6-1 范围设定测量范围 ppm 氮浓度ppm 进样量 ul0-1 1 50-1000-10 50 20-500-100 100 10-200-500 500 10-200-5000 1000 105-5-6-2 Time Mode 设定Auto常规检测Timer 测量0-1ppm时选择Timer ModeRun→Graph View拉动两条竖线设定开始和结束时间按Parameters键，Analysis Parameter 窗口出现，可由Auto自动转成Timer 5-5-6-3 加热设定：Temp.1 800900Temp.25-5-7 漏气检查⑴设定Ar: 100ml/min设定O2: 600ml/min设定O3: 200ml/min]⑵更换燃烧管下方的弯管⑶当流量显示偏小时，气体有漏气现象检查主机背面的气管是否连接紧密检查燃烧炉下方的气管是否连接紧密检查主机上方的气管是否连接紧密再次检查漏气情况如还有漏气，重装裂解管。

5-5-8 加热裂解炉打开裂解炉电源，点击或点击System→Heater→On→OK5-5-9 开启臭氧发生器打开臭氧发生器电源，点击或点击System→Ozonizer→On→OK5-5-10信号过程监控⑴检测前检查NO值得稳定性⑵打开Heater 和 Ozonizer⑶检查反应曲线形状状态符号：Ready: 准备Busy: 进行中，不能检测Wait: 等候Sampling: 检测中End: 结束5-5-11 方法文件方法文件是将测量的条件和数量保存，登记后，可随时取出使用⑴建立新方法文件：File→New Method→Accessory→CRI-100V选择Fold1输入方法名称→OK⑵设定新方法文件选择Type: Calibration 编辑校准曲线Sample 编辑样品选择Range:测量范围 ppm 氮浓度ppm 进样量 ul0-1 10 250-10 100 250-100 1000 100-500 1000 150-5000 1000 50输入Sample ID→Add/inset/copy/delete/delete allSave/Save As→输入方法文件名→OKRun Method/ Cancel⑶打开已有的方法文件File→Open Method→选择已有方法文件→Open⑷结果 点击5-5-12 检测标样⑴用标样做出AREA值的校准曲线，用这个校准曲线确定未知样品的氮含量⑵检测标样的操作过程：制定新方法文件 点击Method Measurement打开此文件选择Method选择Method ∣∣→ ←建立ID点击Start将标样注入注射器按回车键将注射器插入进样口检测结束（可进行下一次的检测）编辑工作曲线确定工作曲线点击结束⑶系统操作软操作过程：用打开方法文件，或File→Open Method→选择已有的方法文件→Open→检查内容是否正确，用Add,Copy Insert, Delete做相应的改动→Run Method→Run→等待Ready显示，Start按钮闪烁→点击Start用注射器进样→检测开始。

检测曲线出现。

当第一次检测完毕，鸣响提示。

当状态回复稳定，Ready显示，Start键闪烁。

可进行下一次的检测。

当方法文件中设定的检测次数全部完成，显示Complete， 并显示结果和校准曲线。

5-5-13显示结果⑴检测完毕，按Result键，显示结果。

⑵用Back/Next查找上一个或下一个结果5-5-14 检测标样的结果和结束当所有的检测结束，点击Result.点击Edit,察看校准曲线。

选择想删除的数据，点击Except.被删除的数据用*号标注。

检查校准曲线，满意后，点击OK再次显示结果视窗，关闭后，回到基本视窗。

合集下载

RN100用户手册

RN100用户手册

历史版本概述 (1)1.1产品简介 (1)1.2主要特点 (1)1.3主要技术指标 (1)准备工作 (3)2.1机箱外形 (3)2.2传感器的连接 (3)基础操作 (5)3.1菜单操作 (5)3.2说明（Instruction） (5)3.3联系方式（ContactUs） (5)3.4电池电量显示（Battery） (5)3.5时间设置（TimeSet） (5)3.6显示屏设置（OledSet） (6)3.7恢复出厂设置（Format） (6)温湿度测量 (7)4.1通道类型设置（ChannelSet） (7)4.2相关参数设置（CoeffSet） (8)4.3存储方式设置（StoreSet） (8)4.4测量操作（TMeasure） (8)数据传输 (10)5.1串口连接 (10)5.2软件使用 (10)附录 (11)1.1产品简介RN-100型温湿场巡检仪是由济南荣诺电子技术有限公司出品的高精度仪器。

仪器能够同时测量20个通道，可以使用8种标准热电偶、Pt100热电阻以及其他传感器。

仪器体积小、重量轻、十分便携，并且有内置充电电池以及大容量存储器，真正做到使用方便，携带简单。

1.2主要特点★轻巧便携：尺寸255×205×95mm★可充电电源，随时随地使用摆脱电源线束缚★省电高亮自发光OLED显示★菜单式按键操作适于工业环境★数据可记录并可通过RS232与PC通讯★专业的热电偶冷端处理，冷端自动补偿★内置关机仍运行的实时钟★工作时可充电1.3主要技术指标外接电源：DC5V@2A电池连续工作时间>35小时16路温度通道支持8种标准热电偶（带冷端自动补偿）和Pt1004路湿度（通用）通道，带5V传感器电源，用户可设定标度变换各通道可独立关闭或打开记录开始时间及间隔可设定，间隔时间为（1～65535）秒记录存储方式可选存满覆盖或存满停止可存储1019条记录灵活的校准方式：通道可校准物理量、独立校准工程量、以指定通道为参考校准工程量电偶测量通道最大允许误差：±（0.2℃+0.02%×读数）（廉金属）；1±（0.3℃+0.05%×读数）（贵金属）湿度测量通道最大允许误差：±（0.01%×量程）注意：实际测量的精度与所配传感器有关；传感器电源电压和输入类型可为用户定制；存储容量可为用户定制。

总氮TN-(过硫酸钾氧化紫外分光光度法)

总氮TN-(过硫酸钾氧化紫外分光光度法)

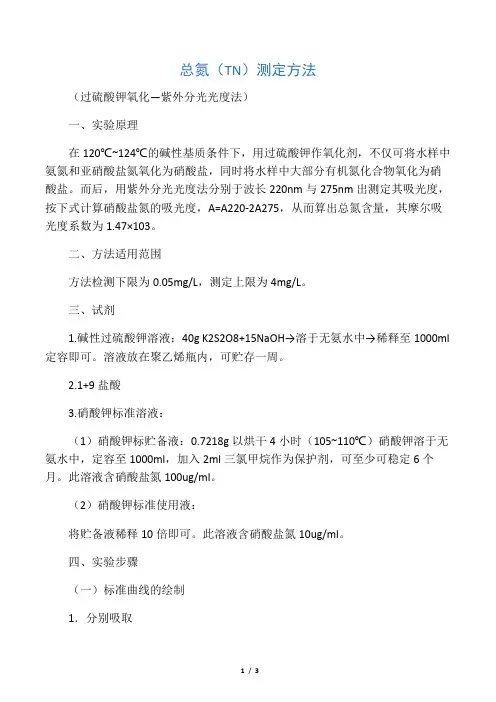

总氮（TN）测定方法（过硫酸钾氧化—紫外分光光度法）一、实验原理在120℃~124℃的碱性基质条件下，用过硫酸钾作氧化剂，不仅可将水样中氨氮和亚硝酸盐氮氧化为硝酸盐，同时将水样中大部分有机氮化合物氧化为硝酸盐。
