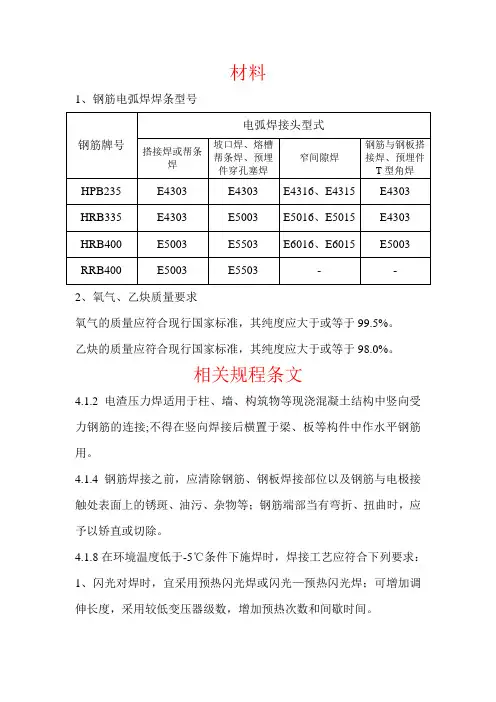

《钢筋焊接及验收规程》JGJ18-2003电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，其型号应根据设计确定；若设计无规定时，可按表选用。
表钢筋电弧焊焊条型号表钢筋焊接方法的运用范围续表钢筋焊接方法的运用范围注：1电阻电焊时，使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3钢筋闪光对焊含封闭环式箍筋闪光对焊。
连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表的规定。
表连续闪光焊钢筋上限直径RRB400帮条焊时，宜采用双面焊（图）；当不能进行双面焊时，方可采用单面焊（图）帮条长度l 应符合表的规定。
当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号表钢筋帮条长度 钢筋牌号 焊缝型式 帮条长度l HPB235单面焊 ≥8d 双面焊≥4d HRB335 HRB400 RRB400单面焊 ≥10d 双面焊≥5d注：d 为主筋直径(mm)预埋件钢筋电弧焊T 型接头可分为角焊和穿孔塞焊两种（图）。
装配 和焊接时，应符合下列要求：1当采用HPB235钢筋时，角焊缝焊脚（k )不得小于钢筋直径的倍；采用HRB335和HRB400钢筋时，焊脚（k ）不得小于钢筋直径的倍； 2施焊中，不得使钢筋咬边和烧伤。
图预埋件钢筋电弧焊T 型接头(a)角焊；(b)穿孔塞焊k -焊脚钢筋与钢板搭接焊时，焊接接头（图）应符合下列要求：1HPB235钢筋的搭接长度（l ）不得小于4倍钢筋直径，HRB335和HRB400钢筋搭接长度（l ）不得小于5倍钢筋直径； 2焊缝宽度不得小于钢筋直径的倍，焊缝厚度不得小于钢筋直径的倍。

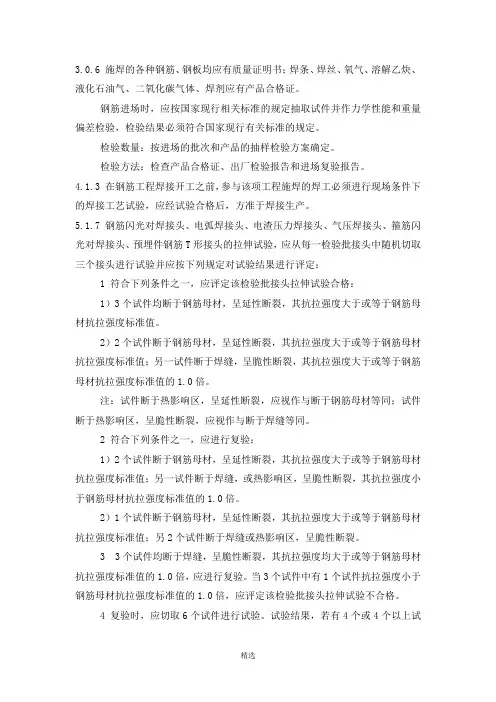

闪光对焊接头、气压焊接头进行弯曲试验时，应将受压面的全面毛刺和镦粗 敦凸起部分消除，且应与钢筋的外表齐平。
弯曲试验可在万能试验机、手动或电动液压弯曲试验器上进行，焊缝应处于弯曲中心点，弯心直径和弯曲角应符合表的规定。
表接头弯曲试验指标图钢筋帮条焊接头 (a)双面焊；(b)单面焊 d -钢筋直径；l -帮条长度图钢筋与钢板搭接焊接头 d-钢筋直径；l-搭接长度；b-焊缝宽度；s-焊缝厚度当试验结果，弯至90°，有2个或3个试件外侧（含焊缝和热影响区）未发生破裂，应评定该批接头弯曲试验合格。
当3个试件均发生破裂，则一次判定该批接头为不合格品。
当有2个试件试佯发生破裂，应进行复验。
复验时，应再切取6个试伴。
复验结果，当有3个试件发生破裂财，应判定该接头为不合格品。
注：当试件外侧横向裂纹宽度达到时，应认定已经破裂。
焊接骨架和焊接网的质量检验应包括外观检查和力学性能检验，并应按下列规定抽取试件：1凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类型制品，且每300件作为一批，一周内不足300件的亦应按一批计算；2外观检查应按同一类型制品分批检查，每批抽查5%，且不得少于5件；3力学性能检验的试件，应从每批成品中切取；切取过试件的制品，应补焊同牌号、同直径的钢筋，其每边的搭接长度不应小于2个孔格的长度；当焊接骨架所切取试件的尺寸小于规定的试件尺寸，或受力钢筋直径大于8mm时，可在生产过程中制作模拟焊接试验网片（图），从中切取试件。
4由几种直径钢筋组合的焊接骨架或焊接网，应对每种组合的焊点作力学性能检验；5热轧钢筋的焊点应作剪切试验，试件应为3件；冷轧带肋钢筋焊点除作剪切试验外，尚应对纵向和横向冷轧带肋钢筋作拉伸试验，试件应各为1件。
剪切试件纵筋长度应大于或等于290mm，横筋长度应大于或等于50mm（图；拉伸试件纵筋长度应大于或等于300mm（图）；6焊接网剪切试件应沿同一横向钢筋随机切取；7切取剪切试件时，应使制品中的纵向钢筋成为试件的受拉钢筋。
图钢筋模拟焊接试验网片与试件(a)模拟焊接试验网片简图；(b)钢筋焊点剪切试件(c)钢筋焊点拉伸试件《混凝土结构设计规范》GB50010-2002钢筋混凝土结构的混凝土强度等级不应低于C15；当采用HRB335级钢筋时，混凝土强度等级不宜低于C20；当采用HRB400和RRB400级钢筋以及承受重复荷载的构件，混凝土强度等级不得低于C20。
预应力混凝土结构的混凝土强度等级不应低于C30；当采用钢绞线、钢丝、热处理钢筋作预应力钢筋时，混凝土强度等级不宜低于C40。
注:当采用山砂混凝土及高炉矿渣混凝土时，尚应符合专门标准的规定。
钢筋混凝土结构及预应力混凝土结构的钢筋，应按下列规定选用:1普通钢筋宜采用HRB400级和HRB335级钢筋，也可采用HPB235级和RRB400级钢筋；2预应力钢筋宜采用预应力钢绞线、钢丝，也可采用热处理钢筋。
注：1普通钢筋系指用于钢筋混凝土结构中的钢筋和预应力混凝土结构中的非预应力钢筋；2HRB400级和HRB335级钢筋系指现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499中的HRB400和HRB335钢筋；HPB235级钢筋系指现行国家标准《钢筋混凝土用热轧光圆钢筋》GB13013中的Q235钢筋；RRB400级钢筋系指现行国家标准《钢筋混凝土用余热处理钢筋》GB13014中的KL400钢筋3预应力钢丝系指现行国家标准《预应力混凝土用钢丝》GB/T5223中的光面、螺旋肋和三面刻痕的消除应力的钢丝；4当采用本条未列出但符合强度和伸长率要求的冷加工钢筋及其他钢筋时，应符合专门标准的规定。
钢筋的强度标准值应具有不小于95%的保证率。
热轧钢筋的强度标准值系根据屈服强度确定，用f yk表示。
预应力钢绞线、钢丝和热处理钢筋的强度标准值系根据极限抗拉强度确定，用f ptk表示。
普通钢筋的强度标准值应按表采用；预应力钢筋的强度标准值应按表采用。
各种直径钢筋、钢绞线和钢丝的公称截面面积、计算截面面积及理论重量应按附录B采用。
表普通钢筋强度标准值(N/mm2)注：1热轧钢筋直径d系指公称直径；2当采用直径大于4mm的钢筋时，应有可靠的工程经验。
表预应力钢筋强度标准值(N/mm2)当通过对一部分纵向钢筋施加预应力已能使构件符合裂缝控制要求时，承载力计算所需的其余纵向钢筋可采用非预应力钢筋。
非预应力钢筋宜采用HRB400级、HRB335级钢筋，也可采用RRB400级钢筋。
当HRB335级HRB400级和RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取为按本规范公式计算的锚固长度的倍。
机械锚固的形式及构造要求宜按图采用。
采用机械锚固措施时，锚固长度范围内的箍筋不应少于3个，其直径不应小于纵向钢筋直径的倍，其间距不应大于纵向钢筋直径的5倍。
当纵向钢筋的混凝土保护层厚度不小于钢筋公称直径的5倍时，可不配置上述箍筋。
图钢筋机械锚固的形式及构造要求（a ）末端带135°弯钩；（b ）末端与钢板穿孔塞焊；（c）末端与短钢筋双面贴焊钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表规定的数值。
表钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 注：1受压构件全部纵向钢筋最小配筋百分率，当采用HRB400级RRB400级钢筋时，应按表中规定减小；当混凝土强度等级为C60及以上时，应按表中规定增大；2偏心受拉构件中的受压钢筋,应按受压构件一侧纵向钢筋考虑；3受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积''()f f b b h -后的截面面积计算；4当钢筋沿构件截面周边布置时，“一侧纵向钢筋”系指沿受力方向两个对边中的一边布置的纵向钢筋。
深梁的纵向受拉钢筋配筋率S A ( =)bh ρρ、水平分布钢筋配筋率( =sh sh sh vAbs ρρ，v s 为水平分布钢筋的间距)和竖向分布钢筋配筋率( =svsv sv hA bs ρρ，h s 为竖向分布钢筋的间距)不宜小于表规定的数值。
表深梁中钢筋的最小配筋百分率(%)/l h＞时，竖向分布钢筋最小配筋百分率注：当集中荷载作用于连续深梁上部1/4高度范围内且应增加。
沿牛腿顶部配置的纵向受力钢筋，宜采用HRB335级或HRB400级钢筋。
全部纵向受力钢筋及弯起钢筋宜沿牛腿外边缘向下伸入下柱内150mm后截断(图纵向受力钢筋及弯起钢筋伸入上柱的锚固长度，当采用直线锚固时不应小于本规范第条规定的受拉钢筋锚固长度l a；当上柱尺寸不足时，钢筋的锚固应符合本规范第条梁上部钢筋在框架中间层端节点中带90°弯折的锚固规定。
此时，锚固长度应从上柱内边算起。
承受竖向力所需的纵向受力钢筋的配筋率，按牛腿有效截面计算不应小于%及f y，也不宜大于%，钢筋数量不宜少于4根，直径不宜小于12mm。
当牛腿设于上柱柱顶时，宜将牛腿对边的柱外侧纵向受力钢筋沿柱顶水平弯入牛腿，作为牛腿纵向受拉钢筋使用；当牛腿顶面纵向受拉钢筋与牛腿对边的柱外侧，纵向钢筋分开配置时，牛腿顶面纵向受拉钢筋应弯入柱外侧，并应符合本规范第条有关搭接的规定(图。
牛腿应设置水平箍筋，水平箍筋的直径宜为6～12mm,间距宜为100～150mm，且在上部2h0/3范围内的水平箍筋总截面面积不宜小于承受竖向力的受拉钢筋截面面积的二分之一。
当牛腿的剪跨比α/h0≥时，宜设置弯起钢筋。
弯起钢筋宜采用HRB335级或HRB400级钢筋，并宜使其与集中荷载作用点到牛腿斜边下端点连线的交点位于牛腿上部l/6至l/2之间的范围内，l为该连线的长度(图，其截面面积不宜小于承受竖向力的受拉钢筋截面面积的二分之一，根数不宜少于2根，直径不宜小于12mm。
纵向受拉钢筋不得兼作弯起钢筋。
受力预埋件的锚筋应采用HPB235级HRB335级或HRB400级钢筋，严禁采用冷加工钢筋。
受力预埋件的锚板宜采用Q235级钢。
直锚筋与锚板应采用T形焊。
当锚筋直径不大于20mm 时，宜采用压力埋弧焊；当锚筋直径大于20mm时，宜采用穿孔塞焊。
当采用手工焊时，焊缝高度不宜小于6mm和(HPB235级钢筋)或(HRB335级、HRB400级钢筋)，d为锚筋直径。
结构构件中的普通纵向受力钢筋宜选用HRB400、HRB335级钢筋；箍筋宜选用HRB335、HRB400、HPB235级钢筋。
在施工中，当需要以强度等级较高的钢筋代替原设计中的纵向受力钢筋时，应按钢筋受拉承载力设计值相等的原则进行代换，并应满足正常使用极限状态和抗震构造措施的要求。
框架柱和框支柱的钢筋配置，应符合下列要求：1框架柱和框支柱中全部纵向受力钢筋的配筋百分率不应小于表规定的数值，同时，每一侧的配筋百分率不应小于；对Ⅳ类场地上较高的高层建筑，最小配筋百分率应按表中数值增加采用；表柱全部纵向受力钢筋最小配筋百分率(%)注：柱全部纵向受力钢筋最小配筋百分率，当采用HRB400级钢筋时，应按表中数值减小；当混凝土强度等级为C60及以上时，应按表中数值增加。
