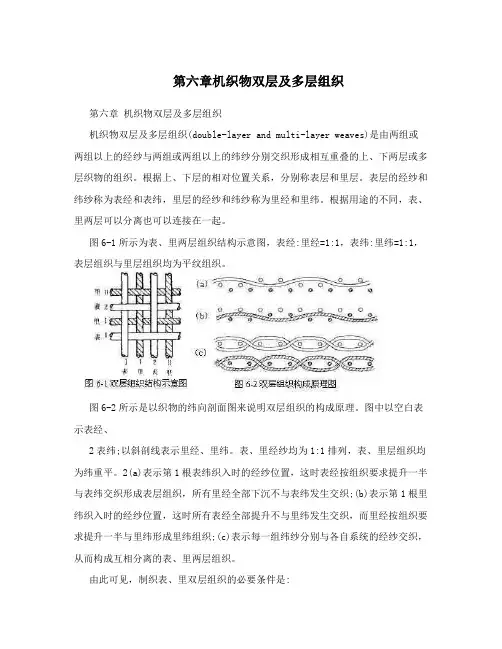

第六章机织物双层及多层组织第六章机织物双层及多层组织机织物双层及多层组织(double-layer and multi-layer weaves)是由两组或两组以上的经纱与两组或两组以上的纬纱分别交织形成相互重叠的上、下两层或多层织物的组织。

根据上、下层的相对位置关系，分别称表层和里层。

表层的经纱和纬纱称为表经和表纬，里层的经纱和纬纱称为里经和里纬。

根据用途的不同，表、里两层可以分离也可以连接在一起。

图6-1所示为表、里两层组织结构示意图，表经:里经=1:1，表纬:里纬=1:1，表层组织与里层组织均为平纹组织。

图6-2所示是以织物的纬向剖面图来说明双层组织的构成原理。

图中以空白表示表经、2表纬;以斜剖线表示里经、里纬。

表、里经纱均为1:1排列，表、里层组织均为纬重平。

2(a)表示第1根表纬织入时的经纱位置，这时表经按组织要求提升一半与表纬交织形成表层组织，所有里经全部下沉不与表纬发生交织;(b)表示第1根里纬织入时的经纱位置，这时所有表经全部提升不与里纬发生交织，而里经按组织要求提升一半与里纬形成里纬组织;(c)表示每一组纬纱分别与各自系统的经纱交织，从而构成互相分离的表、里两层组织。

由此可见，制织表、里双层组织的必要条件是:(1) 投入表纬织表层时，里经必须全部沉在梭口下部，不与表纬交织;(2) 投入里纬织里层时，表经必须全部提升，不与里纬交织。

双层组织的表、里层根据需要可以紧密地连接在一起，其连接方式很多，如连接表、里两层的一侧或两侧，可构成双幅、多幅或管状等织物;如将表、里两层依照花纹轮廓互相交换，可获得表、里换层的双层织物;利用各种不同的连接方法，可构成接结的双层组织等等。

机织物中应用双层及多层组织的主要目的是:(1) 用一般的织机(非圆型的)可制织管状织物;(2) 使用两种或两种以上的色纱作为表、里经纱和表、里纬纱，能构成纯色或多色花纹;(3) 表、里层用不同缩率的原料，能织出高花效应的织物;(4) 双层及多层组织能增加织物的重量、厚度和弹性;(5) 构成三维立体织物。

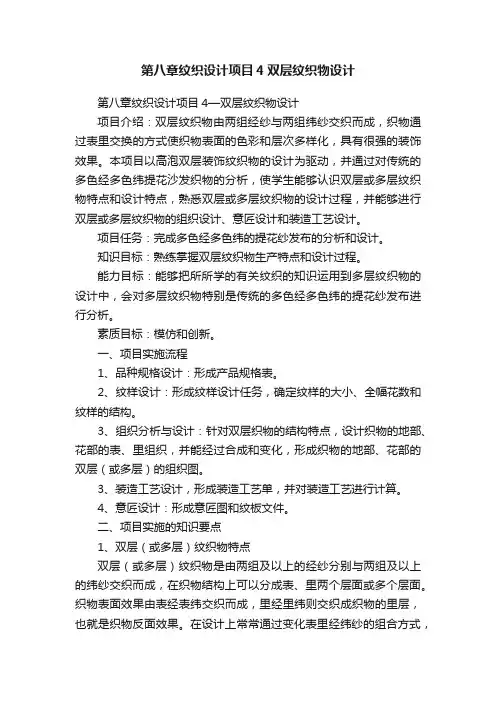

第八章纹织设计项目4双层纹织物设计第八章纹织设计项目4—双层纹织物设计项目介绍：双层纹织物由两组经纱与两组纬纱交织而成，织物通过表里交换的方式使织物表面的色彩和层次多样化，具有很强的装饰效果。

本项目以高泡双层装饰纹织物的设计为驱动，并通过对传统的多色经多色纬提花沙发织物的分析，使学生能够认识双层或多层纹织物特点和设计特点，熟悉双层或多层纹织物的设计过程，并能够进行双层或多层纹织物的组织设计、意匠设计和装造工艺设计。

项目任务：完成多色经多色纬的提花纱发布的分析和设计。

知识目标：熟练掌握双层纹织物生产特点和设计过程。

能力目标：能够把所所学的有关纹织的知识运用到多层纹织物的设计中，会对多层纹织物特别是传统的多色经多色纬的提花纱发布进行分析。

素质目标：模仿和创新。

一、项目实施流程1、品种规格设计：形成产品规格表。

2、纹样设计：形成纹样设计任务，确定纹样的大小、全幅花数和纹样的结构。

3、组织分析与设计：针对双层织物的结构特点，设计织物的地部、花部的表、里组织，并能经过合成和变化，形成织物的地部、花部的双层（或多层）的组织图。

3、装造工艺设计，形成装造工艺单，并对装造工艺进行计算。

4、意匠设计：形成意匠图和纹板文件。

二、项目实施的知识要点1、双层（或多层）纹织物特点双层（或多层）纹织物是由两组及以上的经纱分别与两组及以上的纬纱交织而成，在织物结构上可以分成表、里两个层面或多个层面。

织物表面效果由表经表纬交织而成，里经里纬则交织成织物的里层，也就是织物反面效果。

在设计上常常通过变化表里经纬纱的组合方式，表里经纬纱的浮长和织物表里层的接结方法来形成各种混色织纹效果。

在组织结构上，由于是双层（或多层）组织结构，经纬纱的交织方法复杂，所以在产品设计上难度较大，在高档提花装饰织物中，双层结构的设计常采用表里换层和表里自身接结的组织结构，组织结构较紧密，组织种类不多，以各种经纬纱依次组合来形成织物的表面效果，这样，织物的经纬纱组数越多，织物的表面效果越丰富。

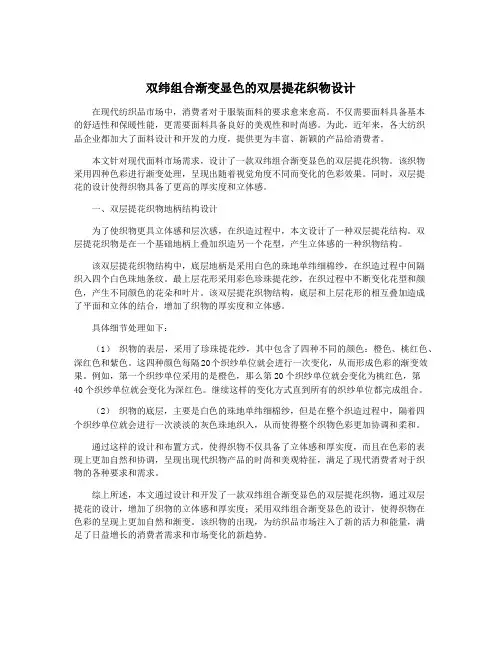

双纬组合渐变显色的双层提花织物设计在现代纺织品市场中，消费者对于服装面料的要求愈来愈高。

不仅需要面料具备基本的舒适性和保暖性能，更需要面料具备良好的美观性和时尚感。

为此，近年来，各大纺织品企业都加大了面料设计和开发的力度，提供更为丰富、新颖的产品给消费者。

本文针对现代面料市场需求，设计了一款双纬组合渐变显色的双层提花织物。

该织物采用四种色彩进行渐变处理，呈现出随着视觉角度不同而变化的色彩效果。

同时，双层提花的设计使得织物具备了更高的厚实度和立体感。

一、双层提花织物地柄结构设计为了使织物更具立体感和层次感，在织造过程中，本文设计了一种双层提花结构。

双层提花织物是在一个基础地柄上叠加织造另一个花型，产生立体感的一种织物结构。

该双层提花织物结构中，底层地柄是采用白色的珠地单纬细棉纱，在织造过程中间隔织入四个白色珠地条纹。

最上层花形采用彩色珍珠提花纱，在织过程中不断变化花型和颜色，产生不同颜色的花朵和叶片。

该双层提花织物结构，底层和上层花形的相互叠加造成了平面和立体的结合，增加了织物的厚实度和立体感。

具体细节处理如下：（1）织物的表层，采用了珍珠提花纱，其中包含了四种不同的颜色：橙色、桃红色、深红色和紫色。

这四种颜色每隔20个织纱单位就会进行一次变化，从而形成色彩的渐变效果。

例如，第一个织纱单位采用的是橙色，那么第20个织纱单位就会变化为桃红色，第40个织纱单位就会变化为深红色。

继续这样的变化方式直到所有的织纱单位都完成组合。

（2）织物的底层，主要是白色的珠地单纬细棉纱，但是在整个织造过程中，隔着四个织纱单位就会进行一次淡淡的灰色珠地织入，从而使得整个织物色彩更加协调和柔和。

通过这样的设计和布置方式，使得织物不仅具备了立体感和厚实度，而且在色彩的表现上更加自然和协调，呈现出现代织物产品的时尚和美观特征，满足了现代消费者对于织物的各种要求和需求。

综上所述，本文通过设计和开发了一款双纬组合渐变显色的双层提花织物，通过双层提花的设计，增加了织物的立体感和厚实度；采用双纬组合渐变显色的设计，使得织物在色彩的呈现上更加自然和渐变。
