预应力钢绞线力学性能检验报告

预应力砼用钢绞线1.现行标准：GB/T5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了；实际最大力Fma—0.2%88%~95%范围内；第4部2.1分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线1X22)用三根钢丝捻制的钢绞线1X33)用三根刻痕钢丝捻制的钢绞线1X3I4)用七根钢丝捻制的标准型钢绞线1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线6)7)8)4.2a)b)c)公称直径；d)强度级别；e)标准编号。

4.2.2标记示例示例1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T5224—2014示例2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的—示例42014 5a)b)c)d)e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。

1）尺寸外观重量及允许偏差1X7标准型钢绞线表31*7结构钢绞线的尺寸及允许偏差、公称横截面积、每米理论重量1000kg，3）最常用的钢绞线（1）公称直径为15.20mm/12.7mm，强度级别1860MPa；七根钢丝捻制的标准型钢绞线其标记为：预应力钢绞线1x7-15.20-1860-GB/T5224-2014（2）检验项目：公称抗拉强度、整根钢绞线最大力、整根钢绞线最大力的最大值、0.2%屈服力、最大力总伸长率、应力松弛性能、弹性模量（7个指标）。

4）钢绞线力学性能指标（1）弹性模量195GPa±10GPa。

不作为交货条件。

需方要求时应满足（计算预应力张拉伸长量用）（2）0.2%屈服力Fp0.2值应为整根钢绞线实际最大力的Fma的88%～95%。

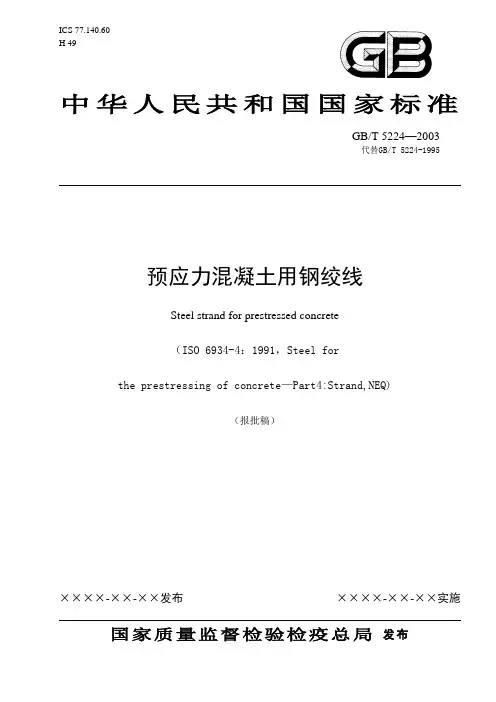

预应力混凝土用钢绞线GB／T 5224－1995国家技术监督局1995－10－10批准1996－03－01实施前言本标准是根据国际标准ISO 6934—1：1991(E）与ISO 6934—4:1991（E)，对GB 5224—85进行修定的，技术内容等效采用ISO 6934—4:1991(E).本标准在GB 5224—85的基础上,增加了1×2,1×3两种结构钢绞线，1×7结构钢绞线也按ISO 6934—4:1991(E)分成“标准型"和“模拔型”，提高了强度级别，同时也保留了某些重点用户的专用产品，重新制定了伸长率试验方法，并对电接头做了新的规定.本标准从生效之日起，代替GB 5224—85，但GB 5224-85可延长三年使用。

本标准的附录A、附录B都是标准的附录。

本标准由中华人民共和国冶金工业部提出。

本标准冶金工业部信息标准研究院归口.本标准由天津市预应力钢丝一厂，新华金属制品有限公司负责起草.本标准主要起草人:吴汝霖、段建华、彭继民、王芳、翟巧玲、封文华.本标准1985年7月18日首次发布。

1 范围本标准规定了预应力混凝土用钢绞线的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等。

本标准适用于由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性.GB 228—87 金属拉伸试验方法GB／T 5223-1995 预应力混凝土用钢丝3 分类、代号3．1 预应力钢绞线按捻制结构分为:分类结构用两根钢丝捻制的钢绞线1×2用三根钢丝捻制的钢绞线1×3用七根钢丝捻制的钢绞线1×73．2 预应力钢绞线按其应力松弛性能分为：应力松弛级别代号Ⅰ级松弛ⅠⅡ级松弛Ⅱ4 尺寸、外形、重量及允许偏差4．1 预应力钢绞线的截面形状如图1、图2、图3所示.图1 1×2结构钢绞线图2 1×3结构钢绞线图3 1×7结构钢绞线Dg—钢绞线直径,mm；d0-中心钢丝直径，mm；d-外层钢丝直径，mm;A—1×3结构钢绞线测量尺寸，mm注:图1、图2、图3预应力钢绞线截面图。

一．目的检测预应力混凝土用钢丝的性能指标，指导检测人员按规程正确操作，保证检测结果科学准确。

二．检测参数及执行标准表面质量、尺寸、每米质量、拉伸试验。

执行标准：GB/T228 金属拉伸试验方法GB/T238 金属线材反复弯曲试样方法GB/T239 金属线材扭转试验方法GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定GB/T10120-1996 金属应力松弛试验方法GB/T17505 钢及钢产品交货一般技术要求YB/T146 预应力钢丝及钢绞线用热轧盘条YB/T170 制丝用非合金钢盘条三．适用范围适用于工业与民用建筑的预应力混凝土用钢丝。

四．职责检测人员必须认真执行国家标准，按操作规程做好检测工作,整理数据记录,编制报告,并给出等级结果的判定。

五．样本大小及抽样方法1、表面：逐盘。

2、外观尺寸：逐盘。

3、消除应力钢丝伸直性：每盘1根，每根1米。

4、抗拉强度：每盘1根。

5、规定非比例伸长应力：每批3根。

6、最大力下总伸长率：每批3根。

7、断后伸长率：每盘1根。

8、弯曲：每盘1根。

9、扭转：每盘1根。

10、断面收缩率：每盘1根。

11、镦头强度：每批3根。

12、应力松弛性能：每合同批不小于1根。

取样部位：在每（任一）盘中任意一端截取。

六．仪器设备60吨试验机七．环境条件试验一般在室温10℃～35℃范围内进行。

八．试验步骤及数据处理1．表面检验：表面质量用目视检查。

2．外形尺寸检验：①钢丝直径应用分度值为0.01mm的量具测量，在任何部位同一截面两个垂直方向上测量②螺旋肋钢丝的导程，刻痕钢丝的刻痕长度、节距应沿钢丝轴线方向测量，螺旋肋钢丝的肋宽应在螺旋肋法向上测量③每米质量测量：钢丝单位质量应采用如下方法：取3根长度不小于500mm的钢丝，每根钢丝长度测量精确至1mm，称量每根钢丝的质量，精确至0.1g，然后按式（1）计算每根钢丝的单位质量。

L mM⨯=1000 (1)式中:M—钢丝单重，单位为克/米（g/m）；L—钢丝长度，单位为毫米（mm）。

钢绞线检验报告范文一、引言钢绞线是一种常用于工程建设中的钢筋材料，主要用于钢筋混凝土结构中的预应力和预压节点。

为了确保钢绞线的质量和性能符合相关标准和规范要求，本次检验测试了一批钢绞线，并编制了本次检验报告。

二、检验目的本次检验的目的是对钢绞线的外观质量、力学性能、化学成分进行检测，以评估钢绞线的质量是否符合标准和规范要求。

三、检验方法1.外观质量检测：观察钢绞线的表面是否有裂纹、疵点等缺陷。

2.力学性能检测：对钢绞线进行拉伸试验，测试其抗拉强度、屈服强度和伸长率等指标。

3.化学成分检测：采用化学分析方法，检测钢绞线中的碳含量、硫含量、磷含量等成分。

四、检验结果1.外观质量检测结果：经过观察，所有样品的表面均无明显的裂纹、疵点等缺陷，外观质量良好。

2.力学性能检测结果：钢绞线的抗拉强度平均值为XXMPa，屈服强度平均值为XXMPa，伸长率平均值为XX%。

以上指标均符合相关标准和规范要求。

3.化学成分检测结果：钢绞线的碳含量平均值为XX%，硫含量平均值为XX%，磷含量平均值为XX%。

以上成分分析结果都在标准范围内。

五、结论通过对钢绞线的外观质量、力学性能和化学成分的检测，可以得出以下结论：1.钢绞线的外观质量良好，无明显的缺陷。

2.钢绞线的力学性能符合相关标准和规范要求，具有足够的抗拉强度和屈服强度。

3.钢绞线的化学成分符合标准要求，各种含量在允许范围内。

六、建议在今后的施工过程中，建议对钢绞线的使用过程进行监测和控制，确保其在使用过程中的质量和性能符合标准和规范要求。

[1]XXX，XXX标准，XXXX版。

以上为本次钢绞线检验的简要报告，详细数据请参见检验报告附件。

引言概述：预应力钢绞线规范（二）是对预应力钢绞线进行设计、施工和验收等方面进行规范化的文件。

本文将结合该规范的要求，详细阐述其在设计、施工和验收等方面的相关内容。

正文内容：一、设计要求预应力钢绞线的设计是保证结构安全和性能稳定的基础，具体的设计要求如下：1. 考虑钢绞线的预应力国标和相关规范的要求，确定预张力水平和构件截面的尺寸；2. 根据结构设计要求和施工性能，合理选择预应力低松气压弯曲机械，确保预应力钢绞线的预张拉工作完成；3. 根据设计要求，计算出钢绞线的横截面积，确定预应力钢绞线的类型和数量；4. 对于存在环境腐蚀的情况，采取相应的防腐措施，并按照规范标准进行相关计算。

二、施工要求预应力钢绞线的施工是确保预应力系统的正常运行和工程质量的关键，具体的施工要求如下：1. 在施工前，对预应力钢绞线的材质、加工质量进行检验和试验，确保其满足设计和规范的要求；2. 在搭设预应力钢绞线的工具和设备时，要确保其稳固可靠，以防止意外事故的发生；3. 按照规范要求进行预应力钢绞线的预张拉工作，确保其张拉力均匀、连续，避免出现过大或过小的预张拉力；4. 钢绞线的保护层必须符合规范要求，对于存在环境腐蚀的情况，应采取相应措施，确保其寿命和使用性能；5. 在预应力钢绞线的灌浆工作中，要注意灌浆材料的质量和灌浆工艺的严谨性，确保预应力钢绞线与混凝土的黏结性和协同工作性。

三、验收要求预应力钢绞线的验收是为了判断其质量是否符合设计和规范的要求，具体的验收要求如下：1. 仪器的校正和检测过程应符合国家相关规定和规范要求；2. 检查预应力钢绞线的材质和表面是否符合规范，包括表面缺陷和防腐层的情况；3. 针对预应力钢绞线的预张拉工作，要检查其张拉力的均匀性和连续性；4. 验收预应力钢绞线的断裂强度，并进行必要的试验；5. 检查预应力钢绞线与混凝土之间的粘结情况，以及与其他结构构件之间的连接情况。

四、监测与维护为了保证预应力钢绞线的长期使用性能和结构的安全性，需要进行定期的监测和维护工作，具体要求如下：1. 定期对预应力钢绞线进行力学性能的监测，包括张拉力和应变等；2. 定期检查预应力钢绞线的外观和保护层，及时发现和修复可能存在的缺陷；3. 对于受环境腐蚀影响的预应力钢绞线，要加强防腐监测和维护；4. 对于预应力钢绞线的使用寿命到期或存在严重损伤的情况，要及时进行更换或修复。

预应力混凝土用钢绞线（GB/T5224-1995）(1)分类见表7-232。

表7-232 预应力混凝土用钢绞线的分类
(2)尺寸规格见表2、表234～表236。

图2 预应力混凝土用钢绞线的结构
a)1×2结构钢绞线b)1×3结构钢绞线c)1×7结构钢绞线D，-钢绞线直径(mm) d。

-中心钢丝直径(mm)d～外层钢线直径(mm) A-1×3结构钢绞线测量尺寸(mm)
表234 1×2结构钢绞线尺寸及允许偏差
表235 1×3结构钢绞线尺寸及允许偏差
表237 预应力混凝土用钢绞线的力学性能
注：1.I级松弛即普通松弛级，Ⅱ级松弛即低松弛级，它们分别适用所有钢绞线。

2.屈服负荷不小于整根钢绞线公称最大负荷的85%。

(4)用途适用于做预应力混凝土结构、岩土锚固等。

适于作大型建筑、公路或铁路桥梁等大跨度预应力混凝土构件的预应力钢筋。

word 整理版学习好帮手环氧涂层预应力钢绞线检验规程1 总 则1.1 环氧涂层预应力钢绞线检验依据标准为《预应力混凝土用钢绞线》（GB/T5224）。

为统一环氧涂层预应力钢绞线的检测方法，保证检测精度，制定本检验规程。

2 术语、符号2.1 术语填充型环氧涂层钢绞线：外层是由2.2 符号n D—— 钢绞线直径； n S—— 钢绞线参考截面积； R m—— 钢绞线抗拉强度； F m——整根钢绞线的最大力； F p0.2——规定非比例延伸力； A gt——最大力总伸长率；ΔF a——应力范围（两倍应力幅）的等效负荷值； D ——偏斜拉伸系数。

3 分类和标记3.1 分类与代号钢绞线按结构分为5类。

其代号为： 用两根钢丝捻制的钢绞线 1×2 用三根钢丝捻制的钢绞线 1×3 用三根刻痕钢丝捻制的钢绞线 1×3Ⅰ 用七根钢丝捻制的标准型钢绞线 1×7 用七根钢丝捻制又经模拔的钢绞线 （1×7）C 3.2 标记3.2.1 标记内容包含下列内容：预应力钢绞线，结构代号，公称直径，强度级别，标准号 3.2.2 标记示例公称直径为15.20mm，强度级别为1860MPa的七根钢丝捻制的标准型钢绞线其标记为：预应力钢绞线1×7-15.20-1860-GB/T5224—20034 检验规则4.1 检查和验收产品的检查由供方技术监督部门按表4.3.1的规定进行，需方可按本标准进行检查验收。

4.2 预应力钢绞线进场时，应对其质量证明书文件、包装、标志和规格进行检验，并应符合下列规定：4.2.1钢绞线检验每批重量不大于60吨；从每批钢绞线中任取3盘，并从每盘所选的钢绞线端部正常部位截取一根试样进行表面质量、直径偏差和力学性能试验。

如每批少于3盘，则应逐盘取样进行上述试验。

试验结果如有一项不合格时，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如仍有一项不合格，则该批钢绞线为不合格。

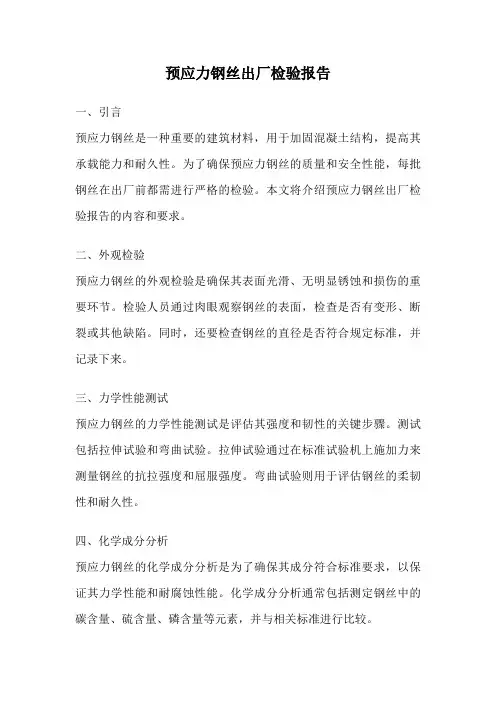

预应力钢丝出厂检验报告一、引言预应力钢丝是一种重要的建筑材料，用于加固混凝土结构，提高其承载能力和耐久性。

为了确保预应力钢丝的质量和安全性能，每批钢丝在出厂前都需进行严格的检验。

本文将介绍预应力钢丝出厂检验报告的内容和要求。

二、外观检验预应力钢丝的外观检验是确保其表面光滑、无明显锈蚀和损伤的重要环节。

检验人员通过肉眼观察钢丝的表面，检查是否有变形、断裂或其他缺陷。

同时，还要检查钢丝的直径是否符合规定标准，并记录下来。

三、力学性能测试预应力钢丝的力学性能测试是评估其强度和韧性的关键步骤。

测试包括拉伸试验和弯曲试验。

拉伸试验通过在标准试验机上施加力来测量钢丝的抗拉强度和屈服强度。

弯曲试验则用于评估钢丝的柔韧性和耐久性。

四、化学成分分析预应力钢丝的化学成分分析是为了确保其成分符合标准要求，以保证其力学性能和耐腐蚀性能。

化学成分分析通常包括测定钢丝中的碳含量、硫含量、磷含量等元素，并与相关标准进行比较。

五、表面涂层测试预应力钢丝通常会进行防腐涂层处理，以增加其耐腐蚀性能。

表面涂层测试主要是检测涂层的附着力和耐腐蚀性。

检验人员会使用适当的方法，如剥离试验和盐雾试验，来评估涂层的质量和性能。

六、包装和标识检查预应力钢丝的包装和标识检查是为了确保钢丝在运输和储存过程中不受损坏，并能准确识别和追踪。

包装检查包括检查钢丝的包装方式、包装材料和密封性能。

标识检查则涉及检查钢丝上的标识是否清晰、准确，并与相关文件一致。

七、结论根据以上的检验结果，可以得出预应力钢丝的质量和安全性能是否符合要求的结论。

如果钢丝通过了所有的检验项目，符合相关标准，那么它就可以出厂销售和使用。

否则，需要对其进行整改或淘汰处理。

八、建议为了进一步提高预应力钢丝的质量，建议生产厂商加强原材料的选择和质量控制，加强生产过程的监控和管理，并定期进行质量检验和技术培训，以确保每批预应力钢丝的质量稳定和可靠。

九、结语预应力钢丝出厂检验报告是对钢丝质量的重要标志，也是建筑工程安全和可靠性的保证。

预应力砼用钢绞线预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—0.2%屈服力F po.2值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考 ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录 A。

2.1分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线 1X22)用三根钢丝捻制的钢绞线 1X33)用三根刻痕钢丝捻制的钢绞线 1X3I4)用七根钢丝捻制的标准型钢绞线 1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线(1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线 1X19W4.2 标记4.2.1 标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

4.2.2 标记示例示例 1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T 5224—2014示例 2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线1X3I-8.70-1720-GB/T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）C-12.70-1860-GB/T 5224—2014示例4：公称直径为21.8mm，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线1X19S-21.80-1860-GB/T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。

建筑工程预应力钢绞线松弛性能检验报告一、实验目的本次实验旨在检验建筑工程使用的预应力钢绞线的松弛性能，通过对试样进行加载和卸载实验，分析和评估其松弛情况，为建筑工程的设计和施工提供参考依据。

二、实验原理预应力钢绞线是一种常用于建筑工程中的材料，其在预应力混凝土构件中的应用可以有效增加构件的承载力和抗裂性能。

然而，预应力钢绞线在施工和使用过程中会存在一定的松弛现象，即预应力力量逐渐减小。

因此，通过对预应力钢绞线的松弛性能进行检验，可以评估其在建筑工程中的可靠性和使用寿命。

三、实验步骤1.准备试验样品：根据建筑工程的实际要求，将预应力钢绞线进行切割，并按照一定的长度制作成试样。

2.实施加载实验：将试样固定在实验台上，通过加载装置施加预定的荷载。

根据所需的加载条件，可按照恒载、变载等方式进行加载，时间可根据实际需要进行调整。

3.实施卸载实验：在达到所设定的加载时间后，将加载装置卸载，记录卸载过程中试样的应变和力值变化情况。

4.数据处理：根据实验记录的数据，计算出试样的松弛量和松弛率。

5.结果分析：根据实验得到的数据，进行统计和分析，评估试样的松弛情况，并与建筑工程的设计要求进行对比。

四、实验结果通过本次实验，我们得到了预应力钢绞线的松弛数据如下：试样编号松弛量（mm）松弛率（%）10.230.10%20.190.08%30.210.09%平均值0.210.09%根据实验结果可以看出，预应力钢绞线在加载和卸载过程中出现了一定的松弛现象。

平均松弛率为0.09%，符合建筑工程的设计要求。

五、实验结论通过对建筑工程预应力钢绞线的松弛性能进行检验，我们得出以下结论：1.预应力钢绞线在施加预定荷载后会出现一定的松弛，即预应力力量逐渐减小。

2.平均松弛率为0.09%，符合建筑工程的设计要求。

3.预应力钢绞线的松弛性能对建筑工程的承载力和使用寿命有一定影响，需要在设计和施工过程中予以考虑。

六、改进建议为了进一步提高建筑工程预应力钢绞线的松弛性能，我们提出以下改进建议：1.选择质量优良、松弛性能稳定的预应力钢绞线材料。

钢材力学检验工作总结报告钢材是工业生产中常用的一种材料，其质量和力学性能对于工程结构的安全和可靠性至关重要。

因此，钢材力学检验工作显得尤为重要。

在过去的一段时间里，我们进行了一系列钢材力学检验工作，并取得了一些重要的成果和经验，现在将对这些工作进行总结和报告。

首先，我们对钢材的拉伸性能进行了检验。

通过拉伸试验，我们获得了钢材的屈服强度、抗拉强度和伸长率等重要参数，这些参数对于工程设计和安全评估具有重要意义。

通过对不同牌号和规格的钢材进行拉伸试验，我们发现了不同钢材的拉伸性能差异，为工程设计提供了重要的参考依据。

其次，我们对钢材的硬度进行了检验。

硬度是钢材力学性能的重要指标之一，对于钢材的耐磨性和耐冲击性具有重要意义。

通过硬度测试，我们获得了钢材的布氏硬度、洛氏硬度等参数，这些参数对于工程结构的使用寿命和安全性具有重要的影响。

通过对不同部位和不同规格的钢材进行硬度测试，我们发现了钢材的硬度分布规律，为工程结构的设计和维护提供了重要的参考依据。

最后，我们对钢材的冲击韧性进行了检验。

冲击韧性是钢材力学性能的重要指标之一，对于钢材在低温环境下的使用具有重要意义。

通过冲击试验，我们获得了钢材的冲击吸收能力和冲击韧性指标，这些参数对于工程结构在低温环境下的安全性具有重要的影响。

通过对不同温度和不同规格的钢材进行冲击试验，我们发现了钢材的冲击韧性随温度变化的规律，为工程结构在低温环境下的设计和使用提供了重要的参考依据。

综上所述，通过钢材力学检验工作，我们获得了大量的有价值的数据和经验，为工程结构的设计、使用和维护提供了重要的参考依据。

在今后的工作中，我们将继续深入开展钢材力学检验工作，不断提高检验水平，为工程结构的安全和可靠性保驾护航。

预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—0.2%屈服力F po.2值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考 ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录 A。

2.1分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线 1X22)用三根钢丝捻制的钢绞线 1X33)用三根刻痕钢丝捻制的钢绞线 1X3I4)用七根钢丝捻制的标准型钢绞线 1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线(1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线 1X19W4.2 标记4.2.1 标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

4.2.2 标记示例示例 1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T 5224—2014示例 2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线1X3I-8.70-1720-GB/T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）C-12.70-1860-GB/T 5224—2014示例4：公称直径为21.8mm，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线1X19S-21.80-1860-GB/T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。

预应力混凝土用钢绞线
1）、钢筋进场品种、外观、规格、包装、型号、炉罐号等进行检查和验收。

核查质量证明文件、出厂合格证、中文说明书、性能检测报告；进口材料按有关规定进行出入境商品检验。

2）、试验项目：必试：整根钢绞线的最大负荷、屈服负荷、伸长率、松弛率、尺寸测量。

其他：弹性模量
3）、组批原则及取样方法：
（1）预应力用钢纹线应成批验收，每批由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60t
（2）从每批钢纹线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根进行表面质量、直径偏差、捻距和力学性能试验。

如每批少于3盘，则应逐盘进行上述检验。

屈服和松弛试验每季度抽检一次，每次不少于一根
长度为一米
预应力砼用钢绞线检验试验:1、检验项目:表面质量、尺寸偏差、捻距、拉伸试验、弯曲试验、松弛试验；2、取样方法和数量：2.1预应力砼用钢绞线应成批验收，每批由同一牌号、同一规格、同一生产工艺制成的钢绞线组成，每批重量不大于60吨。

2.2从每批钢绞线中任取3盘，进行表面质量，直径偏差、捻距和力学性能试验。

如每批少于3盘，则应逐盘进行检验。

屈服强度和松弛试验每季度抽检一次，每次不少于1根。

2.3从每盘所选的纲绞线端部正常部位截取1根750mm 的式样进行试验。

3、结果判断及处理：技术性能有专门规定，试验结果，如有一项不合格时，则不合格盘报废，再从未试验过的钢绞线中取双倍数量进行该不合格项的复验，若仍有一项不合格，则该批判为不合格。

（均为规范规定）。
