预应力混凝土用钢绞线力学性能检验原始记录(模板)

预应力混凝土工程施工检验批质量验收记录（先张法）G 2-8-2说明主控项目1 预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：①钢丝检验每批不得大于60t；从每批钢丝中抽查5％，且不少于5 盘，进行形状、尺寸和表面检查，如检查不合格，则该批钢丝全数检查；从检查合格的钢丝中抽取5％，且不少于3 盘，从每盘钢丝的两端取样进行抗拉强度、弯曲、伸长率试验，试验结果有一项不合格，则不合格盘报废，并从同批未检验过的钢丝盘中取双倍数量的试样进行该不合格项的复验，如有一项不合格，则该批钢丝判定为不合格。

②钢绞线检验每批不得大于60t；从每批钢绞线中任取3 盘，并从每盘钢绞线的端部正常部位截取一根试样，进行表面质量、直径偏差检查和力学性能试验，如每批少于3盘，应全数检查，试验结果如有一项不合格时，则不合格盘报废，并再从该批未检验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如有一项不合格，则该批钢绞线判定为不合格。

每批钢绞线的重量应不大于60 吨。

③精轧螺纹钢筋检验每批不得大于60t，对表面质量应逐根检查；检查合格后，在每批中任选2根钢筋截取试件进行拉伸试验，试验结果如有一项不合格，则区双倍数量试件重做试验，如仍有一项不合格，则该批钢筋为不合格。

检查数量：按进场的批次抽样检验。

检验方法：检查产品合格证、出厂检验报告和进场复验报告。

2 预应力筋用锚具、夹具和连接器应符合国家现行标准《预应力筋用锚具、夹具、连接器》（GB/T14370 ）和《预应力锚具、夹具、连接器应用技术规程》JGJ85的规定。

进场时，应对其质量证明文件、型号、规格等进行检验，并应符合下列规定：1）锚具、夹具和连接器验收批的划分：在同种材料和同一工艺条件下，锚具和夹具以不超过1000套为一个验收批；连接器以不超过500套为一个验收批。

2）外观检查：从每批中抽取10%的锚具（夹具或连接器）且不少于10套，检查其外观和尺寸，如有一套表面有裂纹或超过产品标准及设计要求的允许偏差，则应另取双倍数量的锚具重做检查；如仍有一套不符合要求，则应全数检查，合格者方可使用。

预应力混凝土用钢绞线1 范围本标准规定了预应力混凝土用钢绞线的分类、尺寸呢、外形、质量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。

本标准适用于由冷拉光园钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称钢绞线）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 228 金属材料室温拉伸试验方法GB/T 5223 预应力混凝土用钢丝GB/T 10120—1996 金属应力松弛试验方法GB/T 175005 钢及钢产品交货一般技术要求YB/T 146 预应力钢丝及钢绞线用热轧盘条YB/T 170 制丝用非合金钢盘条3 术语和定义下列术语和定义适用于本标准3.1标准型钢绞线standard strand由冷拉光园钢丝捻制成的钢绞线。

3.2刻痕钢绞线indented strand由刻痕钢丝捻制成的钢绞线。

3.3模拔型钢绞线compact strand捻制后再经冷拔成的钢绞线。

3.4公称直径nominal diameter钢绞线外接圆直径的名义尺寸。

3.5稳定化处理stabilizing treatment为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。

4 分类和标记4.1 分类与代号钢绞线按结构分为5类，其代号为：用两根钢丝捻制的钢绞线1×2用三根钢丝捻制的钢绞线1×3用三根刻痕钢丝捻制的钢绞线1×3 I用七根钢丝捻制的标准型钢绞线1×7用七根钢丝捻制又经过模拔的钢绞线（1×7）C4.2 标记4.2.1 标记内容按本标准交货的产品标记应包括下列内容：预应力钢绞线，结构代号，公称直径，强度级别，标准号。

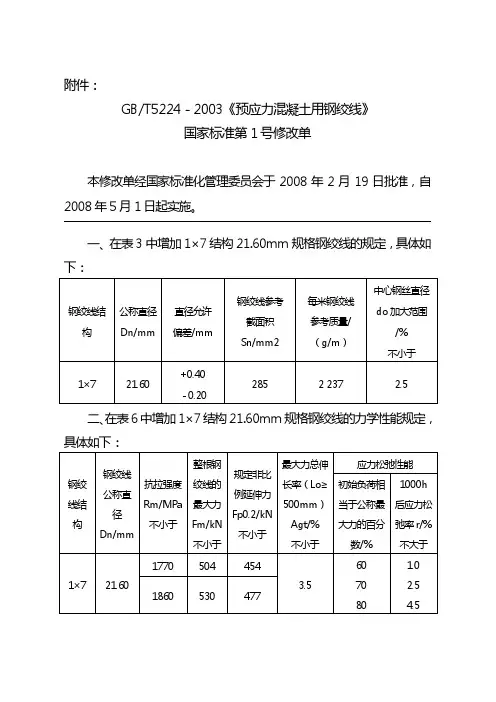

附件：
GB/T5224－2003《预应力混凝土用钢绞线》
国家标准第1号修改单
本修改单经国家标准化管理委员会于2008年2月19日批准，自2008年5月1日起实施。

一、在表3中增加1×7结构21.60mm规格钢绞线的规定，具体如
二、在表6中增加1×7结构21.60mm规格钢绞线的力学性能规定，
三、将6.6条“盘径：钢绞线盘卷内径不小于750mm，卷宽为750mm±50mm，或600mm±50mm。

供方应在质量证明书中注明盘卷尺寸。

”更改为：“盘卷尺寸：21.60mm规格的钢绞线盘卷内径应不小于1100mm，卷宽为750mm±50mm；其他规格的钢绞线盘卷内径不小于750mm，卷宽为750mm±50mm或600mm±50mm。

供方应在质量证明书中注明盘卷尺寸。

”
— 2 —。

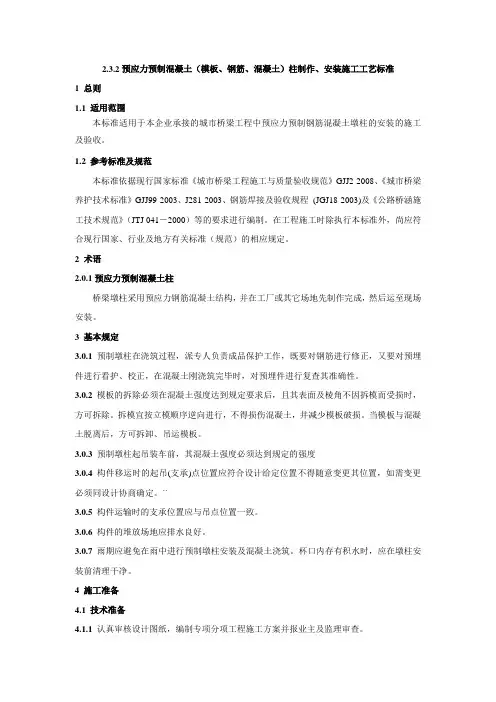

2.3.2预应力预制混凝土（模板、钢筋、混凝土）柱制作、安装施工工艺标准1 总则1.1 适用范围本标准适用于本企业承接的城市桥梁工程中预应力预制钢筋混凝土墩柱的安装的施工及验收。

1.2 参考标准及规范本标准依据现行国家标准《城市桥梁工程施工与质量验收规范》GJJ2-2008、《城市桥梁养护技术标准》GJJ99-2003、J281-2003、钢筋焊接及验收规程(JGJ18-2003)及《公路桥涵施工技术规范》（JTJ 041－2000）等的要求进行编制。

在工程施工时除执行本标准外，尚应符合现行国家、行业及地方有关标准（规范）的相应规定。

2 术语2.0.1预应力预制混凝土柱桥梁墩柱采用预应力钢筋混凝土结构，并在工厂或其它场地先制作完成，然后运至现场安装。

3 基本规定3.0.1 预制墩柱在浇筑过程，派专人负责成品保护工作，既要对钢筋进行修正，又要对预埋件进行看护、校正，在混凝土刚浇筑完毕时，对预埋件进行复查其准确性。

3.0.2 模板的拆除必须在混凝土强度达到规定要求后，且其表面及棱角不因拆模而受损时，方可拆除。

拆模宜按立模顺序逆向进行，不得损伤混凝土，井减少模板破损。

当模板与混凝土脱离后，方可拆卸、吊运模板。

3.0.3 预制墩柱起吊装车前，其混凝土强度必须达到规定的强度3.0.4 构件移运时的起吊(支承)点位置应符合设计给定位置不得随意变更其位置，如需变更必须同设计协商确定。

``3.0.5 构件运输时的支承位置应与吊点位置一致。

3.0.6 构件的堆放场地应排水良好。

3.0.7 雨期应避免在雨中进行预制墩柱安装及混凝土浇筑。

杯口内存有积水时，应在墩柱安装前清理干净。

4 施工准备4.1 技术准备4.1.1 认真审核设计图纸，编制专项分项工程施工方案并报业主及监理审查。

4.1.2 进行钢筋的取样试验、钢筋放样及配料单编制工作。

4.1.3 对构件进行进场验收。

4.1.4对混凝土各种原材料进行取样试验及混凝土配合比设计。

第四章施工原始记录表（ C 表）目录、说明及表样施工原始记录表（ C 表）目录路基土石方工程1、C4.1 除去换填原始记录表. (126)2、C4.2 粉喷桩施工现场记录表 (127)3、C4.3 碎石桩施工现场记录表 (128)4、C4.4 土工格栅施工原始记录表 (129)5、C4.5 土工合成资料处分检验记录表. (130)6、C4.6 沉降期路堤回填的施工记录表. (131)7、C4.7 边坡防范锚杆（索）钻孔原始记录表 (132)8、C4.8 边坡防范锚杆（索）张拉原始记录表 (133)9、C4.9 边坡防范锚杆（索）注浆原始记录表 (134)10、C4.10 路基土石方运量运距原始记录表 (135)11、C4.11 三背回填检验记录表 (136)12、路基施工原始记录表 (137)桥梁工程1、C8.1 灌注桩挖孔记录表 . (138)2、C8.2 挖孔桩成孔后灌注混凝土前检查记录表. (139)3、C8.3 灌注桩钻孔记录表 . (140)4、C8.4 钻孔桩成孔后灌注混凝土前检查记录表. (141)5、C8.5 预应力钢绞线先张法记录表 (142)6、C8.6 后张法用千斤顶张拉施加预应力原始记录表 (143)7、C8.7 预应力管道压浆记录表 (144)地道工程1、C10.1 拱顶下沉丈量记录表. (145)2、C10.2 周边收敛测试记录表. (146)3、C10.3 地道锚杆（索）钻孔施工记录表 (147)5、C10.4 地道锚杆拉拔力检查记录表. (148)6、C10.5 地道锚杆（索）注浆施工记录表 (149)7、C10.6 地道超前导管注浆记录表 (150)交通安全设施1、C11.1 护栏防阻块施工记录表 (151)2、C11.2 紧固件、连接副施工记录表. (152)3、C11.3 波形护栏板施工记录表 (153)4、C11.4 波形梁钢护栏立柱施工记录表. (154)5、C11.5 电焊网隔断栅、防落网网片施工记录表. (155)6、C11.6 刺铁丝网隔断栅刺铁丝工程施工记录表. (156)环保工程1、C12.1 绿化工程施工放样记录表 (157)2、C12.2 客土喷播基材配比施工记录表（绿施-1 ） . (158)3、C12.3 喷播植生配比用量记录表（绿施-2 ） (159)4、C12.4 金属构件声屏障立柱、横梁施工记录表. (160)施工原始记录表（ C 表）说明一、基本规定1、本施工原始记录表是为客观、真实反应工程施工过程而设置，要求填写中认真落实现场记录、现场核实、现场签字的的基本要求。

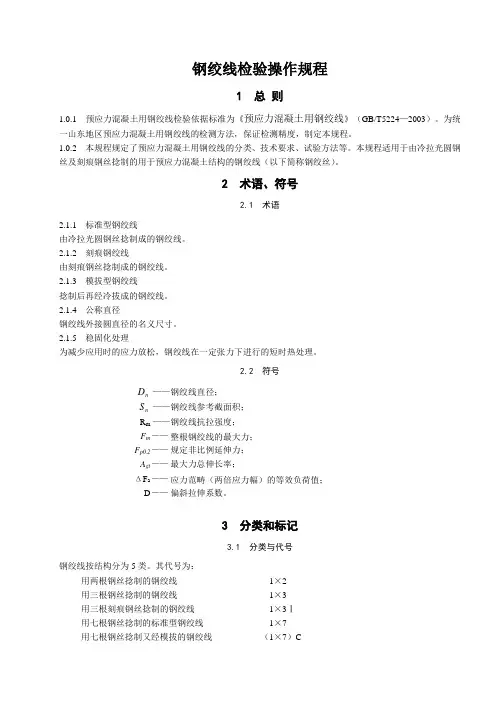

钢绞线检验操作规程1 总则1.0.1 预应力混凝土用钢绞线检验依据标准为《预应力混凝土用钢绞线》（GB/T5224—2003）。

为统一山东地区预应力混凝土用钢绞线的检测方法，保证检测精度，制定本规程。

1.0.2 本规程规定了预应力混凝土用钢绞线的分类、技术要求、试验方法等。

本规程适用于由冷拉光圆钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称钢绞丝）。

2 术语、符号2.1 术语2.1.1 标准型钢绞线由冷拉光圆钢丝捻制成的钢绞线。

2.1.2 刻痕钢绞线由刻痕钢丝捻制成的钢绞线。

2.1.3 模拔型钢绞线捻制后再经冷拔成的钢绞线。

2.1.4 公称直径钢绞线外接圆直径的名义尺寸。

2.1.5 稳固化处理为减少应用时的应力放松，钢绞线在一定张力下进行的短时热处理。

2.2 符号D——钢绞线直径；nS——钢绞线参考截面积；nR m ——钢绞线抗拉强度；F m ——整根钢绞线的最大力；F p0.2 ——规定非比例延伸力；A gt ——最大力总伸长率；ΔF a——应力范畴（两倍应力幅）的等效负荷值；D ——偏斜拉伸系数。

3 分类和标记3.1 分类与代号钢绞线按结构分为5类。

其代号为：用两根钢丝捻制的钢绞线1×2用三根钢丝捻制的钢绞线1×3用三根刻痕钢丝捻制的钢绞线1×3Ⅰ用七根钢丝捻制的标准型钢绞线1×7用七根钢丝捻制又经模拔的钢绞线（1×7）C3.2 标记3.2.1 标记内容包含下列内容：预应力钢绞线，结构代号，公称直径，强度级别，标准号3.2.2 标记示例公称直径为15.20mm，强度级别为1860MPa的七根钢丝捻制的标准型钢绞线其标记为：预应力钢绞线1×7-15.20-1860-GB/T5224—20034 检验规则4.1 检查和验收产品的检查由供方技术监督部门按表4.3.1的规定进行，需方可按本标准进行检查验收。

4.2 组批规则钢绞线应成批验收，每批钢绞线由同一牌号、同一规格、同一生产工艺捻制的钢绞线组成。

预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—0.2%屈服力F po.2值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录A。

2.1分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线1X22)用三根钢丝捻制的钢绞线1X33)用三根刻痕钢丝捻制的钢绞线1X3I4)用七根钢丝捻制的标准型钢绞线1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线(1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线1X19W4.2 标记4.2.1 标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

4.2.2 标记示例示例1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T 5224—2014示例2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线1X3I-8.70-1720-GB/T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）C-12.70-1860-GB/T 5224—2014示例4：公称直径为21.8mm，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线1X19S-21.80-1860-GB/T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。

预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—%屈服力值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考 ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录 A。

分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线 1X22)用三根钢丝捻制的钢绞线 1X33)用三根刻痕钢丝捻制的钢绞线 1X3I4)用七根钢丝捻制的标准型钢绞线 1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线 (1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线 1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线 1X19W标记标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

标记示例示例 1：公称直径为，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线T 5224—2014示例 2：公称直径为，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）T 5224—2014示例4：公称直径为，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。

预应力砼用钢绞线1.现行标准：GB/T 5224-2014本标准代替GB/T5224-2003《预应力混凝土用钢绞线》，与GB/T5224-2003相比主要技术内容变化如下：—增加了19丝钢绞线类别、规格、强度级别；—增加了7丝钢绞线的规格；—规定了最大力的最大值，取消供方每一次交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa；—将松弛试验初始力由特征最大力百分比改为实际最大力百分比，增加如无特殊要求只进行初始为70%实际最大力Fma的松弛试验，取消原初始力为60%最大力的要求；—0.2%屈服力F po.2值由不小于整根钢绞线公称最大力Fm的90%改为应在整根钢绞线实际最大力Fma的88%~95%范围内；—增大了部分规格钢绞线的盘径，增加重量偏差要求；—增加了钢绞线特征值附录。

本标准使用重新起草法参考 ISO 6934-4；1991《预应力混凝土用钢第4 部分：钢绞线》编制，与ISO 6934 第 4 部分的一致性程度为非等效，主要差异如下：—增加了强度级别，调整了规格；—增加了刻痕钢绞线品种；—调整了屈强比范围；—规定了最大力的最大值；—增加了附录 A。

2.1分类与代号钢绞线按结构分为8类。

其代号为:1)用两根钢丝捻制的钢绞线 1X22)用三根钢丝捻制的钢绞线 1X33)用三根刻痕钢丝捻制的钢绞线 1X3I4)用七根钢丝捻制的标准型钢绞线 1X75)用六根刻痕钢丝和一根光圆中心钢丝捻制的钢绞线1X7I6)用七根钢丝捻制又经模拔的钢绞线(1X7)C7)用十九根钢丝捻制的1+9+9西鲁式钢绞线1X19S8)用十九根钢丝捻制的1+6+6/6瓦林吞式钢绞线 1X19W4.2 标记4.2.1 标记内容按本标准交货的产品标记应包含下列内容:a)预应力钢绞线；b)结构代号；c)公称直径；d)强度级别；e)标准编号。

4.2.2 标记示例示例 1：公称直径为15.20mm，抗拉强度为1860MPa的七根钢丝捻制的标准型钢绞线标记为：预应力钢绞线1X7-15.20-1860-GB/T 5224—2014示例 2：公称直径为8.70mm，抗拉强度为1720MPa的三根刻痕钢丝捻制的钢绞线标记为：预应力钢绞线1X3I-8.70-1720-GB/T 5224—2014钢丝捻制又经模拔的钢绞线标记为：预应力钢绞线（1X7）C-12.70-1860-GB/T 5224—2014示例4：公称直径为21.8mm，抗拉强度为1860MPa的十九根钢丝捻制的西鲁式钢绞线标记为：预应力钢绞线1X19S-21.80-1860-GB/T 5224—20145订货内容按本标准订货的合同应包含以下主要内容：a)本标准编号；b)产品名称；c)强度级别；d)结构代号；e)钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）；f)用途；g)其他要求。
