北京诺信创科技术有限公司提供经常出现对不齐就熔接，结束后显示估计损耗偏大或熔接失败。
1．异常现象(1)光纤脏，端面不合格，光纤切割刀有问题。
(2)显微镜镜头和两照明灯或棱镜上有灰和暗斑。
2．解决方法：调整切割刀，重新制作光纤端面，要求端面合格。
擦拭两显微镜镜头，两照明灯。
（注意：要用干净棉花，最好多擦几次。
）仍然解决不了问题的，请返回维护部修理。
十）总是显示一方光纤端面不良。
1．异常现象(1)菜单中"端面设置"值较小。
(2)显微镜镜头和两照明灯或棱镜上有灰和暗斑。
(3)相对应底照明灯不亮(4)V型槽内有灰尘，或光纤没有正确入槽图象较虚。
2．解决方法：进入菜单，增大"端面设置"的值。
擦镜头，擦相对应的照明灯并检查该灯是否正常，清洁V型槽后重试。
仍不能解决问题返回维护部修理。
十一）测试熔接电流一直偏小或偏大。
1．异常现象(1)参数中的"电流偏差"和程序中"熔接电流"值较大或较小(2)电极上的沉淀物较多，老化严重(3)光纤与电弧的相对位置发生变化(4)高压电源元器件损坏(5)蓄电池电量不足或老化。
(6)工作环境有变化：如海拔高度的变化等。
2．解决方法：首先进入维护菜单，清洁电极数次，然后选择"电弧位置"检查光纤与电弧的相对位置是否正常。
若无异常现象选择第3号程序重新做放电试验。
若电流偏小，则加大"电流偏差"的值，反之则减小该值。
然后再重新试验直到电流适中。
最后仍不能解决问题的返回维护部修理。
十二）端面间隙的图像位置偏向屏幕的一边。
1．异常现象(1)电极老化，表面沉积物较多(2)电极本身就偏(3)镜头松动偏移正常位置2．解决方法：测试放电电流时，放电风结束就打开防风罩或不小心打动一边光纤，熔接机判断电弧位置失误而致。
首先进入维护菜单，清洁电极数次。
关机几分钟后开机做放电试验三次以上。
如果偏离不是很严重说明改种情况不影响接续无须调整，特殊情况返回维护部修理。

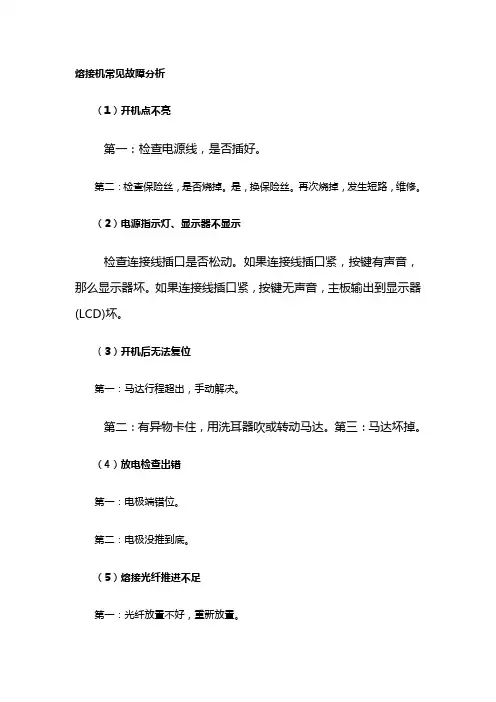

光纤熔接机故障处理方法
电源故障：
问题：光纤熔接机无法启动。
解决方法：检查电源线是否连接正常，电池是否有电。
如果电源正常，尝试更换电源线或电池。
光纤无法对齐：
问题：光纤无法对齐，导致熔接失败。
解决方法：调整光纤切割器，使其能够精确切割光纤。
确保光纤切割面干净。
黑屏故障：
问题：熔接机屏幕黑屏，按键无反应。
解决方法：查看防风盖是否关闭，检查防风盖内是否有异物。
光纤模糊故障：
问题：光纤显示模糊，无法熔接。
解决方法：清洁镜头，使用蘸有酒精的棉签轻轻擦拭镜片，再用干棉签擦干净。
马达撞纤、调纤故障：
问题：熔接时马达撞纤或调纤失败。
解决方法：检查防风盖内光纤压脚是否有弹性，清洁V槽底部。
光纤夹角大、马达行程超限：
问题：光纤夹角大或马达行程超限。
解决方法：重新放置光纤，清洁V槽和光纤压脚。
熔接估算损耗大：
问题：熔接估算损耗大。
解决方法：清洁镜头，选择正确的熔接模式。
光纤错芯：
问题：光纤错芯，导致熔接失败。
解决方法：清理V型槽，确保光纤推进稳定。
光纤熔接机常见问题怎么办导读光纤熔接机的易损耗材为放电的电极。
基本放电4000次左右就需要更换新电极。
下面小编就来总结下光纤熔接机常见问题以及光纤熔接机出现常见问题了，我们应该怎么办。
光纤熔接机的易损耗材为放电的电极。
基本放电4000次左右就需要更换新电极。
下面小编就来总结下光纤熔接机常见问题以及光纤熔接机出现常见问题了，我们应该怎么办。
光纤熔接机常见问题怎么办1、开启光纤熔接机开关后屏幕无光亮，且打开防风罩后发现电极座上的水平照明不亮。
解决方法：（1）检查电源插头座是否插好，若不好则重新插好。
（2）检查电源保险丝是否是否断开，若断则更换备用保险丝。
2、光纤能进行正常复位，进行间隙设置时屏幕变暗，没有光纤图象，且屏幕显示停止在“设置间隙”。
解决方法：检查并确认防风罩是否压到位或簧片是否接触良好。
3、开启光纤熔接机后屏幕下方出现“电池耗尽”且蜂鸣器鸣叫不停。
解决方法：（1）本现象一般出现在使用电池供电的情况下，只需更换供电电源即可。
（2）检查并确认电源保险丝盒是否拧紧。
4、光纤能进行正常复位，进行间隙设置时光纤出现在屏幕上但停止不动，且屏幕显示停止在“设置间隙”。
解决方法：（1）按压“复位”键，使系统复位。
（2）打开防风罩，分别打开左、右压板。
顺序进行下列检查：（3）检查是否存在断纤。
（4）检查光纤切割长度是否太短。
（5）检查载纤槽与光纤是否匹配。
并进行相应的处理。
5、光纤能进行正常复位，进行间隙设置时光纤持续向后运动，屏幕显示“设置间隙”及“重装光纤”。
解决方法：可能是光学系统中显微镜的目镜上灰尘沉积过多所致，用棉签棒擦拭水平及垂直两路显微镜的目镜，用眼观察无明显灰尘，即可再试。
6、光纤能进行正常复位，进行间隙设置时开始显示“设置间隙”，一段时间后屏幕显示“重装光纤”。
解决方法：（1）按压“复位”键，使系统复位。
（2）打开防风罩，分别打开左、右压板。
顺序进行下列检查：（3）检查是否存在断纤。
（4）检查光纤切割长度是否太短。

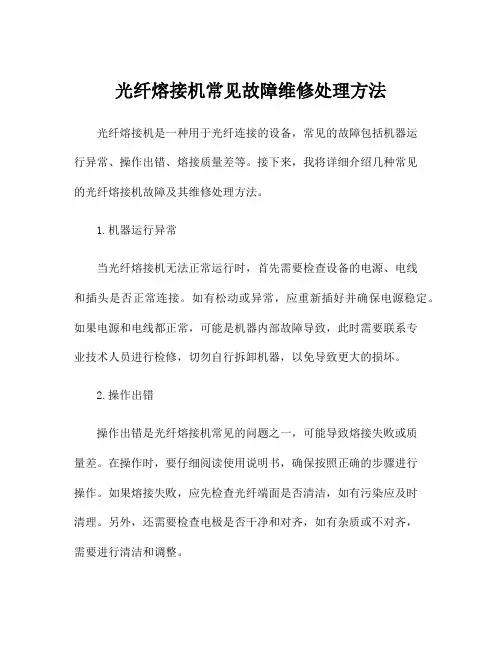

光纤熔接机常见故障维修处理方法光纤熔接机是一种用于光纤连接的设备，常见的故障包括机器运行异常、操作出错、熔接质量差等。
接下来，我将详细介绍几种常见的光纤熔接机故障及其维修处理方法。
1.机器运行异常当光纤熔接机无法正常运行时，首先需要检查设备的电源、电线和插头是否正常连接。
如有松动或异常，应重新插好并确保电源稳定。
如果电源和电线都正常，可能是机器内部故障导致，此时需要联系专业技术人员进行检修，切勿自行拆卸机器，以免导致更大的损坏。
2.操作出错操作出错是光纤熔接机常见的问题之一，可能导致熔接失败或质量差。
在操作时，要仔细阅读使用说明书，确保按照正确的步骤进行操作。
如果熔接失败，应先检查光纤端面是否清洁，如有污染应及时清理。
另外，还需要检查电极是否干净和对齐，如有杂质或不对齐，需要进行清洁和调整。
3.熔接质量差熔接质量差可能出现焊点不饱满、损耗大、损伤等问题。
检查时需要注意以下几点：首先，检查电烙铁尖是否干净，如有氧化或污染应及时更换或清理。
其次，检查光纤的质量和直径，如发现问题应更换光纤。
另外，还需要确保熔接机的环境温度和湿度适宜，避免影响熔接质量。
最后，还可以调整熔接机的参数，例如放电能量、脉冲时间等，以提高熔接质量。
4.机器显示异常信息光纤熔接机在运行时可能会显示一些异常信息，如温度过高、电流异常等。
当出现这种情况时，应立即停止使用机器，并检查导致异常的具体原因。
可能的原因包括：环境温度过高、备用电池电量不足、风扇故障等。
针对不同的异常，可以通过降低环境温度、更换备用电池或维修风扇来解决问题。

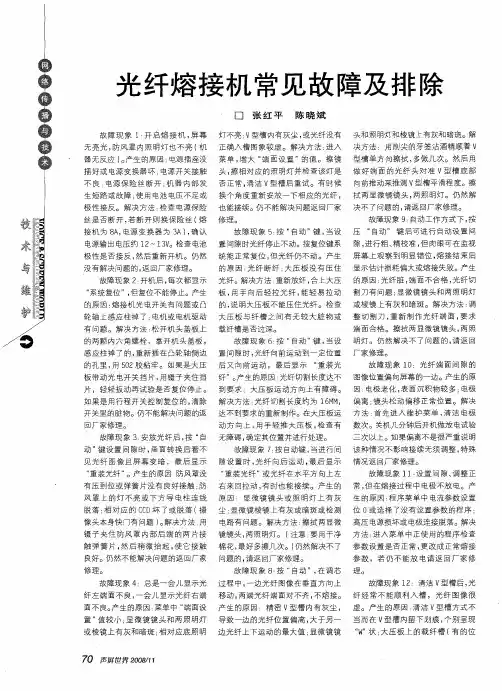

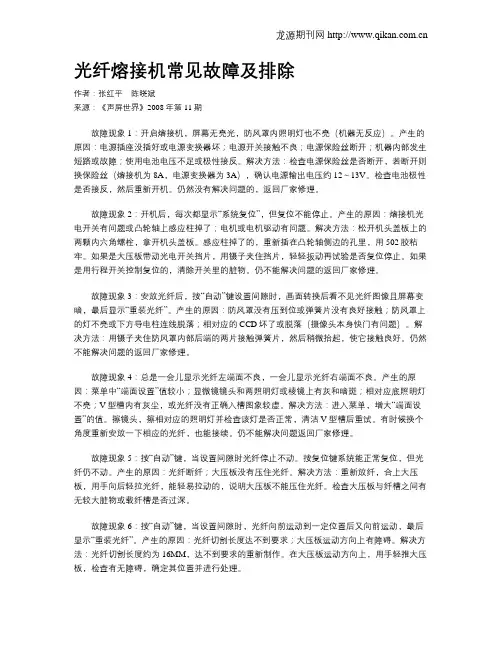

光纤熔接机常见故障及排除作者：张红平陈晓斌来源：《声屏世界》2008年第11期故障现象1：开启熔接机，屏幕无亮光，防风罩内照明灯也不亮（机器无反应）。
产生的原因：电源插座没插好或电源变换器坏；电源开关接触不良；电源保险丝断开；机器内部发生短路或故障；使用电池电压不足或极性接反。
解决方法：检查电源保险丝是否断开，若断开则换保险丝（熔接机为8A，电源变换器为3A），确认电源输出电压约12～13V。
检查电池极性是否接反，然后重新开机。
仍然没有解决问题的，返回厂家修理。
故障现象2：开机后，每次都显示“系统复位”，但复位不能停止。
产生的原因：熔接机光电开关有问题或凸轮轴上感应柱掉了；电机或电机驱动有问题。
解决方法：松开机头盖板上的两颗内六角螺栓，拿开机头盖板。
感应柱掉了的，重新插在凸轮轴侧边的孔里，用502胶粘牢。
如果是大压板带动光电开关挡片，用镊子夹住挡片，轻轻扳动再试验是否复位停止。
如果是用行程开关控制复位的，清除开关里的脏物。
仍不能解决问题的返回厂家修理。
故障现象3：安放光纤后，按“自动”键设置间隙时，画面转换后看不见光纤图像且屏幕变暗，最后显示“重装光纤”。
产生的原因：防风罩没有压到位或弹簧片没有良好接触；防风罩上的灯不亮或下方导电柱连线脱落；相对应的CCD坏了或脱落（摄像头本身快门有问题）。
解决方法：用镊子夹住防风罩内部后端的两片接触弹簧片，然后稍微抬起，使它接触良好。
仍然不能解决问题的返回厂家修理。
故障现象4：总是一会儿显示光纤左端面不良，一会儿显示光纤右端面不良。
产生的原因：菜单中“端面设置”值较小；显微镜镜头和两照明灯或棱镜上有灰和暗斑；相对应底照明灯不亮；V型槽内有灰尘，或光纤没有正确入槽图象较虚。
解决方法：进入菜单，增大“端面设置”的值。
擦镜头，擦相对应的照明灯并检查该灯是否正常，清洁V型槽后重试。
有时候换个角度重新安放一下相应的光纤，也能接续。
仍不能解决问题返回厂家修理。
故障现象5：按“自动”键，当设置间隙时光纤停止不动。
光纤熔接机故障处理方法

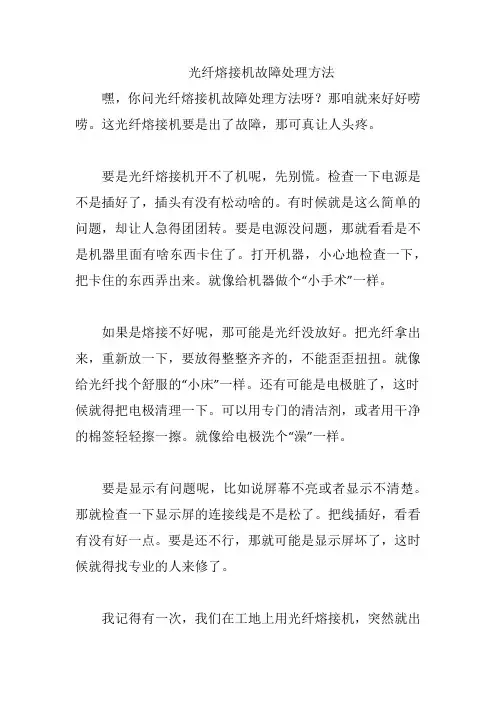

嘿，你问光纤熔接机故障处理方法呀？那咱就来好好唠唠。
这光纤熔接机要是出了故障，那可真让人头疼。
要是光纤熔接机开不了机呢，先别慌。
检查一下电源是不是插好了，插头有没有松动啥的。
有时候就是这么简单的问题，却让人急得团团转。
要是电源没问题，那就看看是不是机器里面有啥东西卡住了。
打开机器，小心地检查一下，把卡住的东西弄出来。
就像给机器做个“小手术”一样。
如果是熔接不好呢，那可能是光纤没放好。
把光纤拿出来，重新放一下，要放得整整齐齐的，不能歪歪扭扭。
就像给光纤找个舒服的“小床”一样。
还有可能是电极脏了，这时候就得把电极清理一下。
可以用专门的清洁剂，或者用干净的棉签轻轻擦一擦。
就像给电极洗个“澡”一样。
要是显示有问题呢，比如说屏幕不亮或者显示不清楚。
那就检查一下显示屏的连接线是不是松了。
把线插好，看看有没有好一点。
要是还不行，那就可能是显示屏坏了，这时候就得找专业的人来修了。
我记得有一次，我们在工地上用光纤熔接机，突然就出
故障了。
大家都急得不行，不知道怎么办才好。
后来我们就按照上面的方法，一步一步地检查。
原来是光纤没放好，重新放了一下就好了。
从那以后，我们就知道了遇到故障不能慌，要冷静地找问题。
所以呀，要是光纤熔接机出了故障，就试试这些方法吧。
说不定就能轻松解决问题呢。

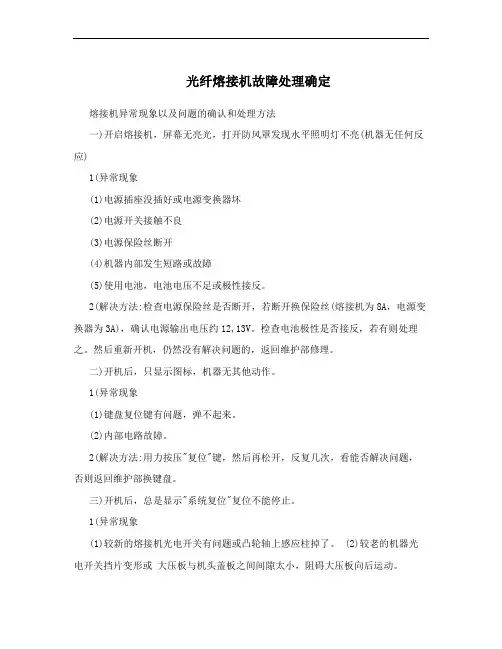

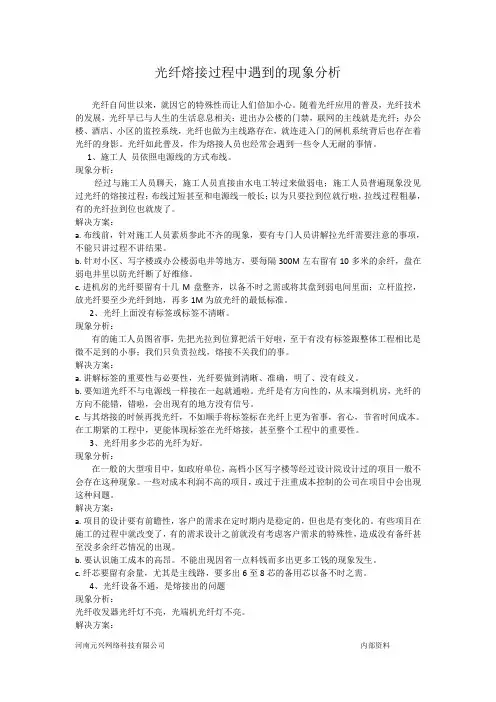

光纤熔接机故障处理确定熔接机异常现象以及问题的确认和处理方法一)开启熔接机，屏幕无亮光，打开防风罩发现水平照明灯不亮(机器无任何反应)1(异常现象(1)电源插座没插好或电源变换器坏(2)电源开关接触不良(3)电源保险丝断开(4)机器内部发生短路或故障(5)使用电池，电池电压不足或极性接反。
2(解决方法:检查电源保险丝是否断开，若断开换保险丝(熔接机为8A，电源变换器为3A)，确认电源输出电压约12,13V。
检查电池极性是否接反，若有则处理之。
然后重新开机，仍然没有解决问题的，返回维护部修理。
二)开机后，只显示图标，机器无其他动作。
1(异常现象(1)键盘复位键有问题，弹不起来。
(2)内部电路故障。
2(解决方法:用力按压"复位"键，然后再松开，反复几次，看能否解决问题，否则返回维护部换键盘。
三)开机后，总是显示"系统复位"复位不能停止。
1(异常现象(1)较新的熔接机光电开关有问题或凸轮轴上感应柱掉了。
(2)较老的机器光电开关挡片变形或大压板与机头盖板之间间隙太小，阻碍大压板向后运动。
(3)电机或电机驱动有问题2(解决方法:松开机头盖板上的两颗内六角螺栓，拿开机头盖板。
感应柱掉了的，重新插在凸轮轴侧边的孔里，用502胶粘牢。
如果是大压板带动光电开关挡片，用镊子夹住挡片，轻轻扳动再试验是否复位停止。
如果是用行程开关控制复位的，清除开关里的脏物。
仍不能解决问题的返回修理。
四)安放光纤后，kl-200屏幕上半部无光纤图象且很暗。
其他机型按"自动"键设置间隙时，画面转换后屏幕变暗且无光纤图象，最后显示"重装光纤"。
1(异常现象(1)防风罩没有压倒位或弹簧片没有良好接触。
(2)防风罩上的灯不亮或下方导电柱连线脱落。
(3)相对应的CCD坏了或脱落(摄像头本身快门有问题)。
2(解决方法:用镊子夹住防风罩内部后端的两片接触弹簧片，然后稍微抬起。

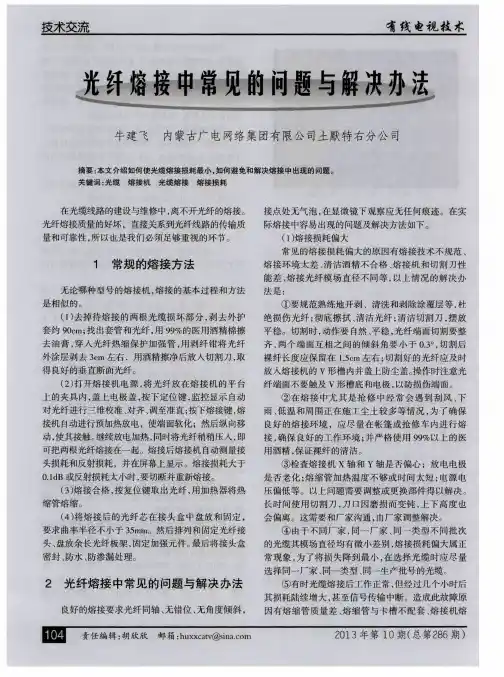

光纤熔接技术规范
光纤传输具有传输频带宽、通信容量大、损耗低、不受电磁干扰、光缆直径小、重量轻、原材料来源丰富等优点，因而正成为新的传输媒介。
光在光纤中传输时会产生损耗，这种损耗主要是由光纤自身的传输损耗和光纤接头处的熔接损耗组成。
光缆一经定购，其光纤自身的传输损耗也基本确定，而光纤接头处的熔接损耗则与光纤的本身及现场施工有关。
努力降低光纤接头处的熔接损耗，则可增大光纤中继放大传输距离和提高光纤链路的衰减裕量。
一、影响光纤熔接损耗的主要因素
影响光纤熔接损耗的因素较多，大体可分为光纤本征因素和非本
征因素两类。
1．光纤本征因素是指光纤自身因素，主要有四点。
（1）光纤模场直径不一致；
（2）两根光纤芯径失配；
（3）纤芯截面不圆；
（4）纤芯与包层同心度不佳。
其中光纤模场直径不一致影响最大，按CCITT(国际电报电话咨询委员会)建议，单模光纤的容限标准如下：
模场直径：（9~10μm）±10％，即容限约±1μm；
包层直径：125±3μm；
模场同心度误差≤6％，包层不圆度≤2％。
2．影响光纤接续损耗的非本征因素即接续技术。
（1）轴心错位：单模光纤纤芯很细，两根对接光纤轴心错位会影响接续损耗。
当错位1.2μm时，接续损耗达0.5dB。
（2）轴心倾斜：当光纤断面倾斜1°时，约产生0.6dB的接续损耗，如果要求接续损耗≤0.1dB，则单模光纤的倾角应为≤0.3°。
（3）端面分离：活动连接器的连接不好，很容易产生端面分离，造成连接损耗较大。
当熔接机放电电压较低时，也容易产生端面分离，此情况一般在有拉力测试功能的熔接机中可以发现。
（4）端面质量：光纤端面的平整度差时也会产生损耗，甚至气泡。
（5）接续点附近光纤物理变形：光缆在架设过程中的拉伸变形，
接续盒中夹固光缆压力太大等，都会对接续损耗有影响，甚至熔接几次都不能改善。
3．其他因素的影响。
接续人员操作水平、操作步骤、盘纤工艺水平、熔接机中电极清洁程度、熔接参数设臵、工作环境清洁程度等均会影响到熔接损耗的值。
二、降低光纤熔接损耗的措施
1．一条线路上尽量采用同一批次的优质名牌裸纤
对于同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场直径可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号并分清A、B端，不得跳号。
敷设光缆时须按编号沿确定的路由顺序布放，并保证前盘光缆的B端要和后一盘光缆的A端相连，从而保证接续时能在断开点熔接，并使熔接损耗值达到最小。
2．光缆架设按要求进行
在光缆敷设施工中，严禁光缆打小圈及折、扭曲，3km的光缆必须80人以上施工，4km必须100人以上施工，并配备6～8部对讲机；另外“前走后跟，光缆上肩”的放缆方法，能够有效地防止打背扣的发生。
牵引力不超过光缆允许的80％，瞬间最大牵引力不超过100％，牵引力应加在光缆的加强件上。
敷放光缆应严格按光缆施工要求，从而最低限度地降低光缆施工中光纤受损伤的几率，避免光纤芯受损伤
导致的熔接损耗增大。
3．挑选经验丰富训练有素的光纤接续人员进行接续
现在熔接大多是熔接机自动熔接，但接续人员的水平直接影响接续损耗的大小。
接续人员应严格按照光纤熔接工艺流程图进行接续，并且熔接过程中应一边熔接一边用OTDR测试熔接点的接续损耗。
不符合要求的应重新熔接，对熔接损耗值较大的点，反复熔接次数以3～4次为宜，多根光纤熔接损耗都较大时，可剪除一段光缆重新开缆熔接。
4．接续光缆应在整洁的环境中进行
严禁在多尘及潮湿的环境中露天操作，光缆接续部位及工具、材料应保持清洁，不得让光纤接头受潮，准备切割的光纤必须清洁，不得有污物。
切割后光纤不得在空气中暴露时间过长尤其是在多尘潮湿的环境中。
5．选用精度高的光纤端面切割器来制备光纤端面
光纤端面的好坏直接影响到熔接损耗大小，切割的光纤应为平整的镜面，无毛刺，无缺损。
光纤端面的轴线倾角应小于1度，高精度的光纤端面切割器不但提高光纤切割的成功率，也可以提高光纤端面的质量。
这对OTDR测试不着的熔接点（即OTDR测试盲点）和光纤维护及抢修尤为重要。
1、光纤接续
（1）光纤接续。
光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
（2）光纤接续的方法有：熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。
（3）光纤接续的过程和步骤：
①开剥光缆，并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管，不同颜色的光纤分开，穿过热缩管。
剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。
③打开古河S176熔接机电源，采用预臵的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。
CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。
所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况，一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。
⑤放臵光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设臵光纤在压板中的位臵，关上防风罩，即可自动完成熔接，只需11秒。
⑥移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。
⑦盘纤固定。
将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。
所以一定要保持一定的半径，使激光在纤芯里传输时，避免产生一些不必要的损耗。
⑧密封和挂起。
野外接续盒一定要密封好，防止进水。
熔接盒进水后，由于光纤及光纤熔接点长期浸泡在水中，可能会先出现部分光纤衰减增加。
套上不锈钢挂钩并挂在吊线上。
至此，光纤熔接完成。
2、光纤测试
光纤在架设，熔接完工后就是测试工作，使用的仪器主要是OTDR 测试仪，用加拿大EXFO公司的FTB-100B便携式中文彩色触摸屏OTDR
测试仪（动态范围有32/31、37.5/35、40/38、45/43db）,可以测试，光纤断点的位臵；光纤链路的全程损耗；了解沿光纤长度的损耗分布；光纤接续点的接头损耗。
为了测试准确，OTDR测试仪的脉冲大小和宽度要适当选择，按照厂方给出的折射率n值的指标设定。
在判断故障点时，如果光缆长度预先不知道，可先放在自动OTDR，找出故障点的大体地点，然后放在高级OTDR。
将脉冲大小和宽度选择小一点，但要与光缆长度相对应，盲区减小直至与坐标线重合，脉宽越小越精确，当然脉冲太小后曲线显示出现噪波，要恰到好处。
再就是加接探纤盘，目的是为了防止近处有盲区不易发觉。
关于判断断点时，如果断点不在接续盒处，将就近处接续盒打开，接上OTDR测试仪，测试故障点距离测试点的准确距离，利用光缆上的米标就很容易找出故障点。
利用米标查找故障时,对层绞式光缆还有一个绞合率问题,那就是光缆的长度和光纤的长度并不相等,光纤的长度大约是光缆长度的1.005倍,利用上述方法可成功排除多处断点和高损耗点。
