摩擦离合器概述

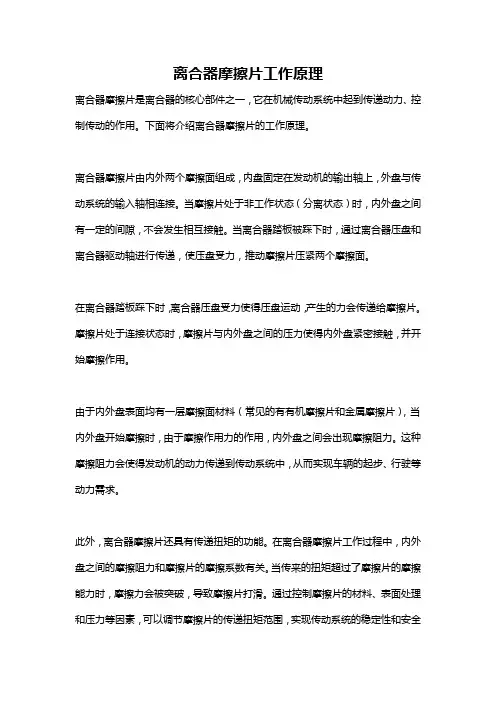

离合器摩擦片工作原理
离合器摩擦片是离合器的核心部件之一，它在机械传动系统中起到传递动力、控制传动的作用。

下面将介绍离合器摩擦片的工作原理。

离合器摩擦片由内外两个摩擦面组成，内盘固定在发动机的输出轴上，外盘与传动系统的输入轴相连接。

当摩擦片处于非工作状态（分离状态）时，内外盘之间有一定的间隙，不会发生相互接触。

当离合器踏板被踩下时，通过离合器压盘和离合器驱动轴进行传递，使压盘受力，推动摩擦片压紧两个摩擦面。

在离合器踏板踩下时，离合器压盘受力使得压盘运动，产生的力会传递给摩擦片。

摩擦片处于连接状态时，摩擦片与内外盘之间的压力使得内外盘紧密接触，并开始摩擦作用。

由于内外盘表面均有一层摩擦面材料（常见的有有机摩擦片和金属摩擦片），当内外盘开始摩擦时，由于摩擦作用力的作用，内外盘之间会出现摩擦阻力。

这种摩擦阻力会使得发动机的动力传递到传动系统中，从而实现车辆的起步、行驶等动力需求。

此外，离合器摩擦片还具有传递扭矩的功能。

在离合器摩擦片工作过程中，内外盘之间的摩擦阻力和摩擦片的摩擦系数有关。

当传来的扭矩超过了摩擦片的摩擦能力时，摩擦力会被突破，导致摩擦片打滑。

通过控制摩擦片的材料、表面处理和压力等因素，可以调节摩擦片的传递扭矩范围，实现传动系统的稳定性和安全
性。

总之，离合器摩擦片通过内外盘之间的摩擦作用将发动机的动力传递给传动系统，实现车辆的起步与行驶。

通过控制摩擦片的压力和材料等因素，调节摩擦片的传递扭矩范围，保证传动系统的稳定性和安全性。

在离合器摩擦片工作过程中，需要注意适当的维护和保养，以延长摩擦片的使用寿命，确保离合器的正常工作。

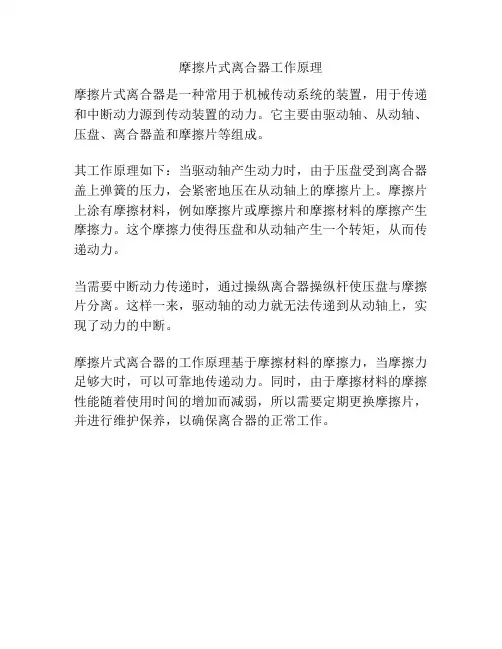

摩擦片式离合器工作原理
摩擦片式离合器是一种常用于机械传动系统的装置，用于传递和中断动力源到传动装置的动力。

它主要由驱动轴、从动轴、压盘、离合器盖和摩擦片等组成。

其工作原理如下：当驱动轴产生动力时，由于压盘受到离合器盖上弹簧的压力，会紧密地压在从动轴上的摩擦片上。

摩擦片上涂有摩擦材料，例如摩擦片或摩擦片和摩擦材料的摩擦产生摩擦力。

这个摩擦力使得压盘和从动轴产生一个转矩，从而传递动力。

当需要中断动力传递时，通过操纵离合器操纵杆使压盘与摩擦片分离。

这样一来，驱动轴的动力就无法传递到从动轴上，实现了动力的中断。

摩擦片式离合器的工作原理基于摩擦材料的摩擦力，当摩擦力足够大时，可以可靠地传递动力。

同时，由于摩擦材料的摩擦性能随着使用时间的增加而减弱，所以需要定期更换摩擦片，并进行维护保养，以确保离合器的正常工作。

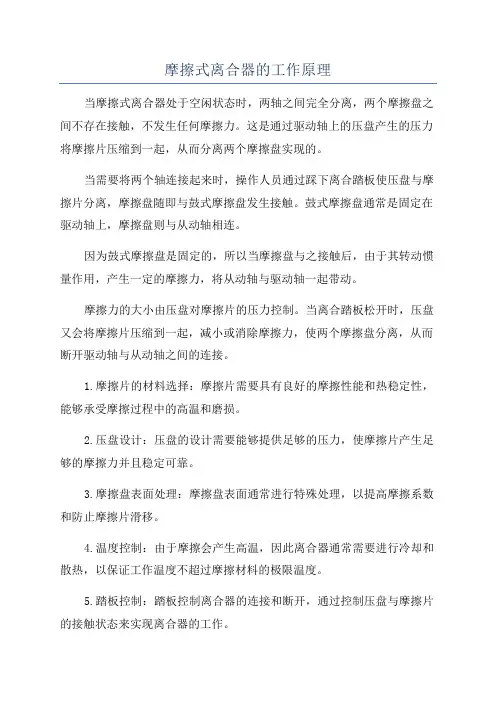

摩擦式离合器的工作原理
当摩擦式离合器处于空闲状态时，两轴之间完全分离，两个摩擦盘之间不存在接触，不发生任何摩擦力。

这是通过驱动轴上的压盘产生的压力将摩擦片压缩到一起，从而分离两个摩擦盘实现的。

当需要将两个轴连接起来时，操作人员通过踩下离合踏板使压盘与摩擦片分离，摩擦盘随即与鼓式摩擦盘发生接触。

鼓式摩擦盘通常是固定在驱动轴上，摩擦盘则与从动轴相连。

因为鼓式摩擦盘是固定的，所以当摩擦盘与之接触后，由于其转动惯量作用，产生一定的摩擦力，将从动轴与驱动轴一起带动。

摩擦力的大小由压盘对摩擦片的压力控制。

当离合踏板松开时，压盘又会将摩擦片压缩到一起，减小或消除摩擦力，使两个摩擦盘分离，从而断开驱动轴与从动轴之间的连接。

1.摩擦片的材料选择：摩擦片需要具有良好的摩擦性能和热稳定性，能够承受摩擦过程中的高温和磨损。

2.压盘设计：压盘的设计需要能够提供足够的压力，使摩擦片产生足够的摩擦力并且稳定可靠。

3.摩擦盘表面处理：摩擦盘表面通常进行特殊处理，以提高摩擦系数和防止摩擦片滑移。

4.温度控制：由于摩擦会产生高温，因此离合器通常需要进行冷却和散热，以保证工作温度不超过摩擦材料的极限温度。

5.踏板控制：踏板控制离合器的连接和断开，通过控制压盘与摩擦片的接触状态来实现离合器的工作。

摩擦式离合器的工作原理简单明了，具有结构简单、易于维修、成本低等优点。

它在机械传动系统中的应用广泛，如汽车、摩托车、工程机械等。

特别是在需要频繁连接和断开的场合，摩擦式离合器的可靠性和灵活性使其成为理想的选择。

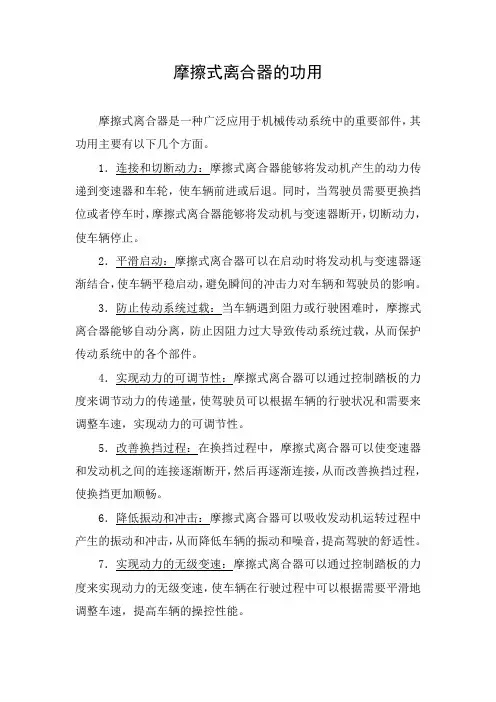

摩擦式离合器的功用摩擦式离合器是一种广泛应用于机械传动系统中的重要部件，其功用主要有以下几个方面。

1．连接和切断动力：摩擦式离合器能够将发动机产生的动力传递到变速器和车轮，使车辆前进或后退。

同时，当驾驶员需要更换挡位或者停车时，摩擦式离合器能够将发动机与变速器断开，切断动力，使车辆停止。

2．平滑启动：摩擦式离合器可以在启动时将发动机与变速器逐渐结合，使车辆平稳启动，避免瞬间的冲击力对车辆和驾驶员的影响。

3．防止传动系统过载：当车辆遇到阻力或行驶困难时，摩擦式离合器能够自动分离，防止因阻力过大导致传动系统过载，从而保护传动系统中的各个部件。

4．实现动力的可调节性：摩擦式离合器可以通过控制踏板的力度来调节动力的传递量，使驾驶员可以根据车辆的行驶状况和需要来调整车速，实现动力的可调节性。

5．改善换挡过程：在换挡过程中，摩擦式离合器可以使变速器和发动机之间的连接逐渐断开，然后再逐渐连接，从而改善换挡过程，使换挡更加顺畅。

6．降低振动和冲击：摩擦式离合器可以吸收发动机运转过程中产生的振动和冲击，从而降低车辆的振动和噪音，提高驾驶的舒适性。

7．实现动力的无级变速：摩擦式离合器可以通过控制踏板的力度来实现动力的无级变速，使车辆在行驶过程中可以根据需要平滑地调整车速，提高车辆的操控性能。

8．防止打滑：摩擦式离合器在结合时能够保证其不打滑，从而保证车辆在行驶过程中的安全性。

9．节能：摩擦式离合器在结合时能够保证发动机与变速器的最佳配合，从而在一定程度上起到节能的作用。

10．过载保护：当传动系统过载时，摩擦式离合器能够自动分离，从而保护传动系统中的各个部件不受损坏。

总之，摩擦式离合器作为机械传动系统中的重要组成部分，具有多种功用，不仅能够连接和切断动力、实现动力的可调节性、改善换挡过程、降低振动和冲击、实现动力的无级变速、防止打滑、节能和过载保护等，还能够提高车辆的操控性能和行驶平顺性，为驾驶员提供更加安全、舒适和便捷的驾驶体验。

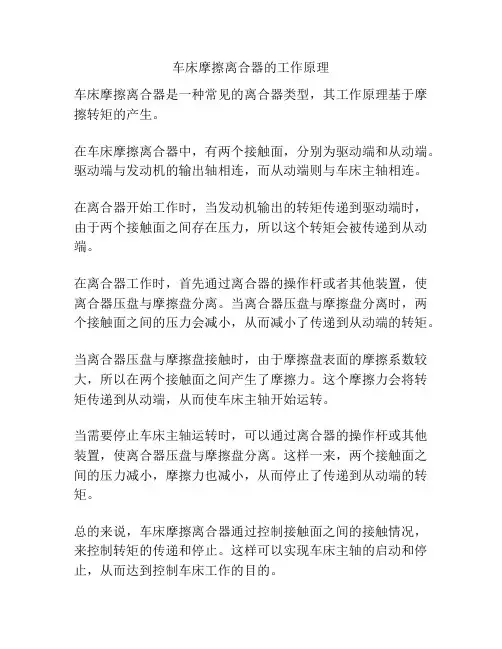

车床摩擦离合器的工作原理
车床摩擦离合器是一种常见的离合器类型，其工作原理基于摩擦转矩的产生。

在车床摩擦离合器中，有两个接触面，分别为驱动端和从动端。

驱动端与发动机的输出轴相连，而从动端则与车床主轴相连。

在离合器开始工作时，当发动机输出的转矩传递到驱动端时，由于两个接触面之间存在压力，所以这个转矩会被传递到从动端。

在离合器工作时，首先通过离合器的操作杆或者其他装置，使离合器压盘与摩擦盘分离。

当离合器压盘与摩擦盘分离时，两个接触面之间的压力会减小，从而减小了传递到从动端的转矩。

当离合器压盘与摩擦盘接触时，由于摩擦盘表面的摩擦系数较大，所以在两个接触面之间产生了摩擦力。

这个摩擦力会将转矩传递到从动端，从而使车床主轴开始运转。

当需要停止车床主轴运转时，可以通过离合器的操作杆或其他装置，使离合器压盘与摩擦盘分离。

这样一来，两个接触面之间的压力减小，摩擦力也减小，从而停止了传递到从动端的转矩。

总的来说，车床摩擦离合器通过控制接触面之间的接触情况，来控制转矩的传递和停止。

这样可以实现车床主轴的启动和停止，从而达到控制车床工作的目的。

多盘式摩擦离合器是一种常见的机械传动装置，它通过摩擦作用来实现动力的传递和断开。

在机械设备中，多盘式摩擦离合器的应用非常广泛，比如汽车、摩托车、工程机械等。

它具有结构紧凑、工作平稳可靠、耐久性好等特点，因此备受制造业和工程界的青睐。

一、多盘式摩擦离合器的结构特点1. 主要由多片摩擦片、摩擦副壳体、压盖、压板、弹簧、液压缸等组成。

2. 多片摩擦片又被称为摩擦片、副离合器盘、摩擦片组成的摩擦副是实现离合器启闭的主要部件。

根据不同的摩擦副材料，摩擦片的种类包括有机摩擦片、金属摩擦片和半金属摩擦片。

3. 摩擦副壳体是夹在两片摩擦片间，与摩擦片一起涂有摩擦材料的壳体，用来实现摩擦接触和传递转矩的装置。

4. 压盖则是用于夹紧和释放多片摩擦片的部件，它在离合器工作时通过液压或者机械传动，使摩擦片产生摩擦，从而实现离合器的启闭。

在脚踏离合器中，踏板与压盖相连，焦割离合器时，通过踏板踩踏压盖，将离合器摩擦片夹紧到动力传动系统主机。

5. 压板则是离合器上拉离合叉的传动零件，上拉离合叉推动压板，以达到拖动离合器的目的。

6. 弹簧是用来保持离合器上盖在其分离圈定位置的外力。

当踏行踏板时进行离合操作时，利用离合器压盖受所述弹簧大圈分离，使车辆断开传力，这也就是离合器断开的原理。

二、多盘式摩擦离合器的工作原理1. 当离合器踏板未踩下时，压盖通过弹簧压紧摩擦片，摩擦片与副壳体之间利用弹簧压力, 产生摩擦力,使驱动盘与从动盘结合，动力传递。

离合器工作时，摩擦副中的主副摩擦片的额彼此摩擦、卡紧、转速全部相衬同步运转，进行以安新达到巩共转速的工装,不能独立变速，变矩 ,但与主机之间的联结不可随意断开。

2. 当踏板踏下时，压盖向上移动，摩擦片之间失去夹紧力，从而使摩擦片与副壳体分离。

这样主动圈内和从动圈连切断力转，车辆断开了动力传动系统，达到变速、变矩的目的。

3. 当变速要求较高，摩擦片的单位接触压力可通过提高压盖及压板位移量有一定关系，策略调节，确保与主机可以保证所转速运转特等。

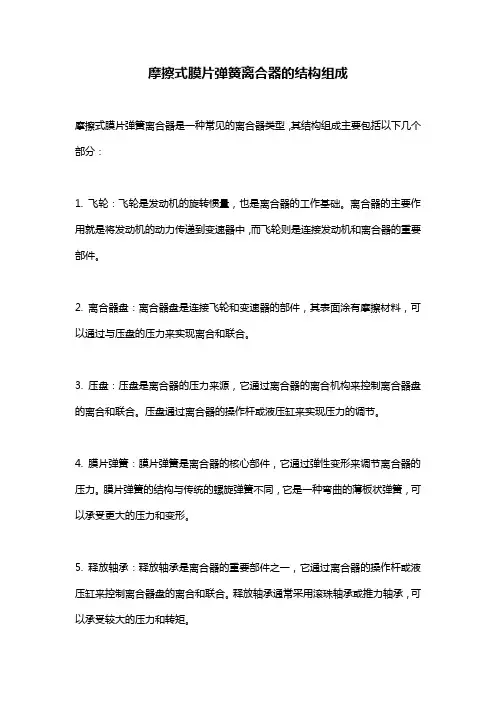

摩擦式膜片弹簧离合器的结构组成
摩擦式膜片弹簧离合器是一种常见的离合器类型，其结构组成主要包括以下几个部分：
1. 飞轮：飞轮是发动机的旋转惯量，也是离合器的工作基础。

离合器的主要作用就是将发动机的动力传递到变速器中，而飞轮则是连接发动机和离合器的重要部件。

2. 离合器盘：离合器盘是连接飞轮和变速器的部件，其表面涂有摩擦材料，可以通过与压盘的压力来实现离合和联合。

3. 压盘：压盘是离合器的压力来源，它通过离合器的离合机构来控制离合器盘的离合和联合。

压盘通过离合器的操作杆或液压缸来实现压力的调节。

4. 膜片弹簧：膜片弹簧是离合器的核心部件，它通过弹性变形来调节离合器的压力。

膜片弹簧的结构与传统的螺旋弹簧不同，它是一种弯曲的薄板状弹簧，可以承受更大的压力和变形。

5. 释放轴承：释放轴承是离合器的重要部件之一，它通过离合器的操作杆或液压缸来控制离合器盘的离合和联合。

释放轴承通常采用滚珠轴承或推力轴承，可以承受较大的压力和转矩。

6. 操作杆或液压缸：操作杆或液压缸是离合器的控制部件，通过操作杆或液压缸来控制离合器的离合和联合。

操作杆通常采用机械式控制，液压缸则采用液压式控制，可以实现更加精准的操作。

以上就是摩擦式膜片弹簧离合器的结构组成，每个部件都承担着重要的作用，共同构成了离合器的工作原理。

摩擦式离合器的工作原理
摩擦式离合器是一种典型的机械式离合器，它由离合器体、转子和调节器等部件组成。

当电动机运行时，离合器体可以转动，由转子传动至调节器外。

由于调节器上设有特殊的摩擦片，当电机发生变化时，摩擦片也会发生相应的变化，从而使离合器体产生摩擦力，并发生力矩，当离合器体副转动时，就可以起到离合器的作用了。

摩擦式离合器的优点是反应迅速，能够有效的抗干摩擦和以小电流控制大力矩及大功率，构造简单，操作方便。

而缺点就是负荷大时易发生电机因热效能低耗者导致温度升高，从而烧坏电机绕组，当摩擦片磨损严重时，也会影响离合器的使用寿命。

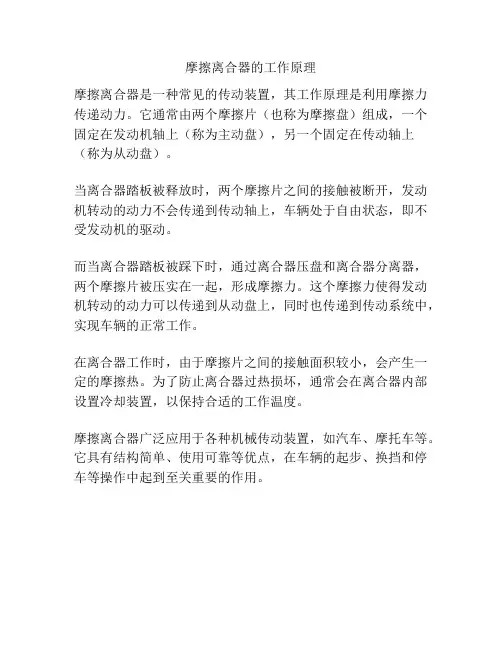

摩擦离合器的工作原理
摩擦离合器是一种常见的传动装置，其工作原理是利用摩擦力传递动力。

它通常由两个摩擦片（也称为摩擦盘）组成，一个固定在发动机轴上（称为主动盘），另一个固定在传动轴上（称为从动盘）。

当离合器踏板被释放时，两个摩擦片之间的接触被断开，发动机转动的动力不会传递到传动轴上，车辆处于自由状态，即不受发动机的驱动。

而当离合器踏板被踩下时，通过离合器压盘和离合器分离器，两个摩擦片被压实在一起，形成摩擦力。

这个摩擦力使得发动机转动的动力可以传递到从动盘上，同时也传递到传动系统中，实现车辆的正常工作。

在离合器工作时，由于摩擦片之间的接触面积较小，会产生一定的摩擦热。

为了防止离合器过热损坏，通常会在离合器内部设置冷却装置，以保持合适的工作温度。

摩擦离合器广泛应用于各种机械传动装置，如汽车、摩托车等。

它具有结构简单、使用可靠等优点，在车辆的起步、换挡和停车等操作中起到至关重要的作用。

N o n g j i y u w e i x i u离合器是汽车拖拉机传动系统中直接与发动机相联系的部件。

在车辆动力传动中，要将发动机转矩传递到驱动车轮上，转矩首先必须通过离合器送到变速器。

离合器的分类方法有几种，其中按压紧弹簧的结构形式分为周布弹簧式离合器和膜片弹簧式离合器。

下面我们对这两种类型的离合器的结构特点做介绍，以帮助广大机手认识离合器。

1周布弹簧式离合器周布弹簧式离合器的压紧弹簧是采用圆柱螺旋弹簧并均匀布置在一个圆周上。

目前低速货车或农用轻型卡车上应用的离合器多为周布弹簧单片干式离合器。

装在发动机与变速器之间，位于发动机飞轮壳内。

由主动部分、从动部分、压紧机构和操纵机构四部分组成。

1.1离合器的主动部分由飞轮、压盘、离合器盖等组成。

飞轮用螺栓固定在曲轴后端凸缘盘上，离合器盖用8个螺钉固定在飞轮的后端面上，并由两个定位孔与飞轮相应定位销定位，以便安装和防止安装错位而破坏平衡。

压盘的平面和飞轮的平面组成主动件的摩擦面，压盘与离合器盖通过传动片来传递扭矩。

压盘既可以随飞轮一起旋转，又可以相对于飞轮作轴向移动。

在离合器分离过程中，压盘相对于飞轮向后移动时，传动片螺钉的一端随之后移，弹性传动片产生弯曲变形。

为使离合器分离时不致于影响压盘的对中和离合器的平衡，4组传动片是相隔90°沿圆周切向均匀分布的。

1.2离合器的从动部分由两片摩擦衬片、从动盘、从动盘毂、扭转减振器和从动轴组成。

从动轴即为变速器的第一轴，是离合器的动力输出轴，也是变速器的动力输入轴。

从动盘由薄钢片制成，故其转动惯量较小，有利于变速器平顺换档。

从动盘两侧铆有用石棉合成物制成的摩擦片。

为防止从动盘受热翘曲变形，影响工作，从动盘上开有6条一字形径向切槽。

从动盘毂两侧铆有摩擦阻尼片，浮装在从动盘与减振盘之间。

从动盘与减振盘通过6个铆钉铆在一起，此铆钉亦称定位销，其上套有定位套，从动盘毂周缘上的6个缺口分别卡在6个定位套上，其间留有一定间隙，允许从动盘和减振盘与从动盘毂之间有一定的相对运动。

摩擦式离合器压紧力摩擦力和扭矩的力学关系概述及解释说明1. 引言1.1 概述摩擦式离合器是一种常见的机械装置，广泛应用于各种机械设备和车辆中。

它通过利用摩擦力来传递扭矩，实现输出轴与输入轴之间的连接或断开。

摩擦式离合器的性能受到压紧力以及所产生的摩擦力大小的影响。

本文将探讨摩擦式离合器中压紧力、摩擦力和扭矩之间的力学关系，并对其进行解释。

1.2 文章结构本文分为五个部分进行介绍和探讨。

首先是引言部分，对文章的主题进行了总体的概述和说明；接下来是对摩擦式离合器的介绍，包括其结构和工作原理；然后是对压紧力这一重要参数的详细解析；接着是对摩擦力与扭矩之间关系的论述；最后在结论部分总结了全文。

1.3 目的本文旨在深入了解并解释摩擦式离合器中压紧力、摩擦力和扭矩之间的关系。

通过对这些力学关系的研究，我们可以更好地理解摩擦式离合器的性能以及其在机械传动系统中的应用。

同时，本文也旨在为读者提供有关摩擦式离合器的基础知识和理论背景，以促进相关领域的深入学习和进一步研究。

2. 摩擦式离合器摩擦式离合器是一种常见的机械装置，用于连接和断开传动轴上的两个旋转部件。

它主要由两个主要部分组成：驱动部分和从动部分。

2.1 驱动部分驱动部分通常由发动机提供动力，通过输入轴将转动力矩传递给离合器。

在摩擦式离合器中，驱动部分包括压盘、发卡片和导向轴等组件。

- 压盘：压盘是安装在发卡片上的圆形或菱形金属板。

当发卡片施加压力时，压盘会受力并产生摩擦。

- 发卡片：发卡片是连接到引擎的旋转圆盘，通过液压、气压或弹簧等方式使其与压盘接触。

- 导向轴：导向轴用于支撑和固定整个驱动部分的组件。

2.2 从动部分从动部分通常由输出轴、摩擦片和承载座等组件组成。

- 输出轴：输出轴位于传输系统的末端，用于根据需要将转速和扭矩传递给其他机械装置。

- 摩擦片：摩擦片是安装在输出轴上的摩擦材料，通常为高温高压摩擦材料。

当压盘施加力时，摩擦片与压盘接触并产生摩擦力。

圆盘摩擦离合器的工作原理今天咱们来唠唠圆盘摩擦离合器这个超有趣的小玩意儿。

你看啊，圆盘摩擦离合器就像是两个小伙伴在玩一种很特别的牵手游戏。

想象一下有两个圆盘，它们平时呢，可以自由地各自玩耍，就像两个独立的个体。

这两个圆盘，一个是主动盘，就像是个充满活力、主动出击的小机灵鬼；另一个呢是从动盘，有点像个比较文静、等着被带动的小可爱。

当我们想要让这个离合器开始工作的时候，就像是给这两个小伙伴一个信号，让它们开始互动起来。

主动盘开始转动啦，就像小机灵鬼开始欢快地跳舞。

这个时候呢，如果我们想把动力传递给从动盘，也就是让那个文静的小可爱也动起来，就靠它们之间的摩擦力啦。

这摩擦力可太神奇了，就像是一种无形的胶水。

主动盘在转动的时候，紧紧地挨着从动盘，然后通过它们表面之间的摩擦，就像小机灵鬼拉着小可爱的手，带着小可爱一起转动。

你可以把这个摩擦想象成两只手紧紧地握在一起，而且握得越紧，传递的力量就越大呢。

而且啊，这个圆盘摩擦离合器还有个很妙的地方。

我们可以控制它们之间的压力，就像控制两个小伙伴牵手的力度一样。

如果我们想要传递更大的动力，就加大它们之间的压力，让摩擦力变得更大，这样从动盘就能跟着主动盘转得更带劲。

要是不需要那么大的动力呢，就稍微减小点压力，就像小伙伴之间轻轻地牵手，传递比较小的力量就好啦。

在汽车里呀，圆盘摩擦离合器就起着超级重要的作用。

你想啊，当我们踩下离合器踏板的时候，就像是暂时让这两个圆盘小伙伴松开手，这样发动机这个活力满满的主动盘就可以自己转，而和汽车轮子连着的从动盘就可以停下来或者按照自己的节奏慢慢转。

这时候我们就可以换挡啦，就像给汽车换上不同的装备，来适应不同的路况。

换好档之后，再慢慢松开离合器踏板，就又让两个圆盘紧紧牵手，动力就又顺利地传递到车轮上，汽车就又欢快地跑起来啦。

圆盘摩擦离合器还特别耐用呢，就像一对感情很好的小伙伴，虽然每天都要做很多工作，但是它们互相配合得很好。

不过呢，它们也需要我们的爱护。

摩擦式离合器1 离合器的基本原理离合器是用来分离和连接发动机和传动系统的，当车辆从静止状态到驶离时，变速箱齿轮的变化是必要的。

在逐步增加发动机扭矩传输到传动系统时一定要平滑。

一旦车辆在行进状态，分离和齿轮选择的驱动器，一定要迅速进行没有任何凶猛，抓举或冲击。

1.1 驱动板的惯性为了使离合器能有效的运作，驱动板一定要尽可能请便，这样当离合器脱离时，将有最小的自旋，即较小的飞轮效应。

自旋预防是至关重要的，如果犬齿变速箱齿轮各项配对是它们的固定网络和同步器。

排列在最短的时间内，没有造成过多的压力，犬齿在参与阶段的初始倒角之间的磨损和噪音。

离合器接合到驱动板建立某种减震装置，可实现平滑，这将在本章稍后讨论。

而迅速放缓驱动板得到保持直径，中心的重力和驱动板的重量最小的一个给定的扭矩承载能力。

1.2 驱动板传输性能评价通过提高摩擦材料的摩擦系数，摩擦离合器的扭矩容量可以提高，直径或弹簧推力的驱动板夹。

摩擦内衬材料现已限制的摩擦系数为0.35秩序的东西。

有的材料具有较高的摩擦值系数，但这些往往是不稳定的，从动盘的直径增加，不幸的是提高惯性，其趋势继续旋转时驱动板被释放，而在闲散的位置是离合器，也有夹紧压力可能受到的摩擦衬材料是有限的，如果它是维持了很长一段时间，其摩擦性能。

1.3 多功能配对摩擦表面提高离合器传递扭矩能力的另一种方法是增加对摩擦表面。

从理论上讲，一个离合器的扭矩容量是对于一个给定的夹紧负载配对曲面的数量成正比。

因此，传统的单一驱动板有两配对摩擦面临相同的弹簧推力的驱动，双或三片式离合器的理想将有两次或三次扭矩能力的单驱动板单元分别（如图1）。

然而，因为它是非常困难的消散额外的愈合在离合器单位产生，一个更大的安全系数是必要的每驱动板，使扭矩容量仅仅是为了一般对表面相对单一的驱动板离合器的80％。

1.1驱动板附近（如图1）炉衬使用寿命也提高了配对摩擦表面的数量增加，因为磨损，直接关系到单位接触面积的耗能。
