创新训练家用电风扇的无线遥控电路课程设计报告姓名：学号：指导教师：学院：机电工程学院专业：机械设计制造及其自动化完成日期：2014年7月5日摘要系统采用了PT2262和PT2272作为无线发射和接收，和单片机AT89S52作为控制系统，现简单地介绍了红外线遥控发射、接收系统的原理，以及完整的51汇编程序代码。
包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程，可以编写应用软件。
遥控电风扇控制系统分为两大部分：遥控器和电风扇控制板，下面分别加以描述。
关键字：PT2262、PT2272、AT89S52SummaryThe system USES PT2262 and PT2272 as wireless transmission and reception, and monolithic integrated circuit AT89S52 as control system, is simply introduces the infrared remote transmitting and receiving system, and the principle of 51 assembler code intact. Including transmitting and receiving the principle diagram and the programming of the main program, sending and receiving procedures, timing program interrupt program flow process, thus completing the design process, the main points of reference block design process, can write applications. Remote electric control system is divided into two parts: the remote control, and the fanner described below respectively.Key words: PT2262, PT2272 and AT89S52 devices目录一、系统方案论证与比较 11.要求 12.遥控电路的选择 13.主控电路选择 1二、电路模块的设计与分析 31.系统的设计分析 32．单片机控制电路 33.遥控发射电路 44.接收模块 45．外围电路 4三、系统软件设计 6系统软件流程图 6四、系统测试与分析 7调试过程 7参考文献 8致谢 9一、系统方案论证与比较1.要求：①设计并制作一个无线家用风扇控制器，控制器面板为：按钮3个，为风速、风种和开关；LED指示灯6个，指示风速为强、中、弱，风种为睡眠、自然和正常，遥控有效距离大于10米。
攀枝花学院专业基础综合实验报告基于单片机实现风扇红外遥控电路的设计二〇一三年六月摘要电风扇作为一种价格便宜、体积小巧的清热解暑的家用电器，在家庭中的普及率非常高，其技术的发展也越来越成熟。
本文介绍了一种利用红外无线遥控来对电风扇调速定时的设计方法。
整个系统的核心部分就是红外遥控和单片机控制。
系统以AT89S51单片机为控制器，通过红外接收管接收遥控器信号，单片机解码后进行相应的控制。
控制方面包括两个方面：自动控制和手动控制。
自动控制状态下风扇根据温度自动调档；手动控制状态下通过遥控器定时和调速。
系统的温度测量采用DS18B20数字温度传感器，定时采用DS1307时钟芯片。
当前的时间和温度都可以通过液晶显示器显示。
关键词红外遥控单片机定时AbstractInfrared remote control circuit has now become a circuit design fashion, remote electric control fan in the early 90s has set up a file in the pearl river delta of guangdong began the research, development and production ,is simply introduced the infrared remote control transmitting and receiving system principle, through the infrared system control fan operation, this design based on the demand of the market combined with infrareds remote control design ,simple, cheap, easy characteristics ,with the dedicated remote control launch receiver chips ,based on this design a simple intelligent infrared remote control electric fan system ,including receiving and launch of two parts.Key word: infrared; remote control ; fan.目录摘要 (2)Abstract (3)1引言 (5)2方案设计 (5)2.1方案比较与选择 (5)2.1.1遥控方式选择 (5)2.1.2定时方案选择 (6)2.2设计方案 (6)3系统硬件设计 (7)3.1硬件设计应用环境简介 (7)3.2红外遥控单元 (8)3.2.1红外简介 (8)3.2.2遥控电路设计 (9)3.3单片机控制单元 (10)3.3.1单片机简介 (10)3.3.2单片机控制电路 (11)3.4时钟单元 (12)3.4.1DS1307简介 (12)3.4.2时钟电路设计 (13)3.5测温单元 (13)3.5.1DS18B20简介 (13)3.5.2测温电路设计 (14)3.6液晶显示单元电路 (15)3.7风扇档位控制单元 (17)4系统软件设计 (17)4.1软件的设计的架构 (17)4.1.1程序设计应用环境 (17)4.1.2软件设计流程图 (18)4.2主控程序的设计 (19)4.3各功能模块程序的设计 (21)4.3.1读取时间数据程序设计 (21)4.3.2读取温度数据程序设计 (22)4.3.3读取红外信号程序设计 (23)4.3.4显示程序设计 (23)5 硬件制作 (24)5.1元件清单 (24)5.2制作与调试 (25)5.2.1焊接 (25)5.2.2出现的问题 (25)附录 (27)电路原理图 (27)PCB图 (28)实物图 (29)参考文献 (30)程序如下 (31)致谢 ........................................................................................................ 错误！未定义书签。
专业：题目：作者姓名：导师及职称：导师所在单位：电风扇红外线遥控装置的设计机械设计制造及其自动化吴西伟安徽工程科技学院毕业设计（论文）材料之二（1）编号：200＿—jx15—＿—＿安徽工程科技学院本科生毕业设计（论文）年月日安徽工程科技学院本科毕业设计（论文）任务书Ⅰ毕业设计（论文）题目：中文：英文：Ⅱ原始资料：届系专业编号：200＿—jx15—＿—学生姓名：吴西伟Ⅲ毕业设计（论文）任务内容：指导教师（签字）教研室主任（签字）批准日期接受任务书日期完成日期接受任务书学生（签字）摘要摘要：本论文简单地介绍了红外线遥控发射和接收系统原理，在文中给出了MCS89C51作为遥控接收系统和作为发射系统的重要位置，以及完整的51汇编程序代码和MCS89C51的各种功能简介，尤其是它在作为红外线遥控系统中几个重要的方面如中断、定时器和其与键盘的连接方面作了更详尽的介绍。
本文中包括红外线发射和红外线接收的原理图，并给出多种方案。
还对红外线遥控的发送程序、红外线接收程序、定时中断程序、发送周期程序、发送数据程序和发送“0”和“1”等程序进行了编制。
另外对各种程序的流程图进行了绘制，从而较全面地完成此设计的要点，参考流程方框图的构思过程，就可以编写应用软件，便是本论文的特点。
利用MCS89C51多次发送及反码校验功能，防止了其它遥控码和未知代码的干扰，从而提高了产品的可靠性。
又由于红外线遥控装置具有体积小，功耗低、功能强和成本低等特点,是现代日常生活中一种重要的遥控设备,因此也是本次作为设计课题的重要理由之一。
关键词：MSC89C51、红外线遥控、键盘接口。
Summarysummary : And acception system principle that this thesis has recommended infrared remote-control command to launch briefly, provide MCS89C51 as the acception system of remote control in the article and as the important position that launch the system, and brief introduction of 51 intact assembler codes and various functions of MCS89C51, especially until several important respect such as cut off , timer and their make more exhaustive introduction with connection of keyboard as infrared remote-control command system it. Include the principle picture that the infrared ray was launched and the infrared ray received in this text, provide many kinds of schemes. Procedure of sending still to infrared remote-control command, infrared ray receive procedure , cut off procedure , send cycle procedure , send data procedure and send " 0 " and " 1 " ,etc. procedure go on , make regularly. In addition has drawn various flow diagrams of procedure , thus finish this main point designed in an all-round way, consult the plot course of the procedure block-diagram, can write the application software , it is a characteristic of a thesis. Utilize MCS89C51 send and yards of check-up function instead many times , prevent other remote control yard and unknown interference of code from, thus improved the dependability of the products. Because again because the infrared remote-control command device is small, low power dissipation , function are strong with the low grade characteristic of the cost, it is a kind of important remote control apparatus in modern daily life, so regarded as one of the important reasons for designing the subject this time too.Keyword: MSC89C51 , infrared remote-control command , keyboard interface目录插图清单和表格清单 ...................................................................................................错误！未定义书签。
泰山学院本科毕业设计智能红外遥控电风扇系统的设计所在学院机械与工程学院专业名称机械设计制造及其自动化申请学士学位所属学科工学年级二〇一〇级 (3+2) 学生姓名、学号王晓彬 2010170018 指导教师姓名、职称张秀红讲师完成日期二〇一二年五月摘要电风扇是一种传统的家用电器，但随着空调的普及，电风扇的市场地位受到了巨大的冲击。
传统的开/关、调速功能现已不能满足市场的需求，人们希望电风扇能在体积小、操作方便等的基础上拥有更多的功能，而红外遥控的普遍应用及单片机的成熟，使得电风扇的发展趋向于智能红外遥控系统。
本设计方案为满足市场的需求，结合红外遥控系统设计简单、操作方便、成本低廉等特点，运用了51单片机作为遥控发射接收芯片，HS0038为红外一体化接收发射管，设计了一个简易的单片机红外遥控电风扇系统，系统包括接收和发射两大部分。
该系统设计实现了几项电风扇的基本功能：开/关功能、多级调速功能、定时功能、自然、正常两种风类的选择功能，此外本系统有16个按键，可用于扩展控制其他电器。
关键字：红外遥控，信号调制，编码，解码ABSTRACTWith the popularity of air conditioners, the market position of the electric fans which are the traditional household appliances will receive a huge impact, the traditional on / off and speed control function have been unfit for the needs of the market. It is hoped that the fans in small, easy to operate, and so on the basis can have more features. When the application of infrared remote control becomes wilder and technologies of SCM become mature, the remote control system is the trend.The design was based on the needs of the market. Considering that infrared remote control is simple, easy to operate, low-cost, I use a special launching and receiving chip which depends on remote control. On the basis of this chip a system of intelligent infrared remote-control was designed for the fan. The system consists of the launching part and the receiving part. This system is designed to achieve some basic functions of fans: on / off function, three kinds of speed, the timing function which can be chosen at different times of 0.5-7.5 hours, and the function of two kinds of wind which are the natural wind and the normal wind.Key words: Infrared Remote Control, Signal Modulation, Encoding, Decoding目录1 引言 (1)1.1课题设计目的及意义 (1)1.2课题研究内容和预期目的 (2)2 总体方案的设计和工作原理 (2)2.1设计方案的选择 (2)2.2总体硬件设计 (3)2.3工作原理 (3)3 硬件设计 (4)3.1发射端电路设计 (4)3.1.1红外发射电路设计 (7)3.1.2键盘电路设计 (8)3.1.3显示电路设计 (9)3.1.4电源电路设计 (10)3.2接收端电路设计 (12)3.2.1红外接收电路设计 (13)3.2.2键盘电路设计 (14)3.2.3显示电路设计 (14)3.2.4电源电路设计 (14)3.2.5控制电路设计 (15)4 软件设计 (16)4.1红外发射 (17)4.1.1发射端程序设计 (17)4.1.2遥控码的发射 (18)4.2红外接收 (19)4.2.1接收端程序设计 (19)4.2.2数码帧的接收处理 (19)4.3 调速单元 (20)4.3.1 调速原理 (20)4.3.2 调速方法 (20)4.4按键抖动问题 (21)5 系统的调试 (23)5.1系统的硬件调试 (23)5.2系统的软件调试 (24)附录 (25)1.红外发射电路 (25)2.红外接收电路 (26)3.红外发射程序 (27)4.红外接收程序 (31)参考文献 (37)致谢 (38)1 引言红外线又被称为红外光波，它的波长范围为0.01um-1000um。
毕业设计开题报告电子信息工程智能红外遥控电风扇的控制界面设计1、选题的背景、意义改革开放以来，随着科学技术的日新月异，城乡居民的生活水平不断提高，社会节奏也越来越快，人们为了追求更高的生活品质，对方便快捷的生活方式的热情空前高涨！而在智能化飞速发展的今天，各式各样的智能化家用电器如，智能化空调，智能型全自动洗衣机等等，都不断进入到人们的生活中！然而这些家电也都多多少少有其自身的问题 [1]：（1）就目前阶段，智能化还未处于普及阶段，因此即使是一般的智能家电也需要上千甚至几千的花费，这笔钱对于富有群体虽然不算什么，但对于中等收入的家庭来说还是相当昂贵的，尽管智能家电让人用起来舒适、便捷，但考虑到经济因素，可能一部分家庭会选择避而远之。
如若放在一般底层收入者面前，则根本无法承担此项消费！（2）空调，电风扇以及洗衣机，电冰箱等等一直以来都是家庭必备的电器，随着智能电器的出现，而大量购置智能电器，必然导致这些传统电器被闲置，造成一些很不必要的资源浪费!《智能红外遥控电风扇的控制界面设计》，力求设计出一款更适合于中低层消费者的由红外遥控系统控制的电扇，此产品具有如下实践价值和研究意义：（1）电扇的核心部分是对其单片机红外遥控系统采用模块设计，该模块体积小，价格低廉，用它来控制调节电扇，不仅简便可行，且使得整个电扇体积较小，操作灵活。
而且由于电扇体积小，携带相当方便。
而且这个模块还可拆卸下来用于其它类似系统，这样就大大增加了它的重复利用率，很大程度上降低了成本，为其在市场上普及，打下了坚实的基础。
（2）红外遥控电风扇采用51单片机作为核心芯片，而51单片机早已是市场上成熟的产品，其价格相当便宜，而且性能得可靠程度也很有保证，以这样一款核心芯片开发出来的智能红外遥控电风扇让消费者用起来不但舒适，而且更省心，自然也不会对经济方面造成太大的压力。
（3）在维修上，该电扇的红外遥控系统也具有很强的优势，由于是分开设计，一旦其中某个模块（不是核心模块）出现问题，也不会影响到其它模块的使用，使得电扇能够持续工作。

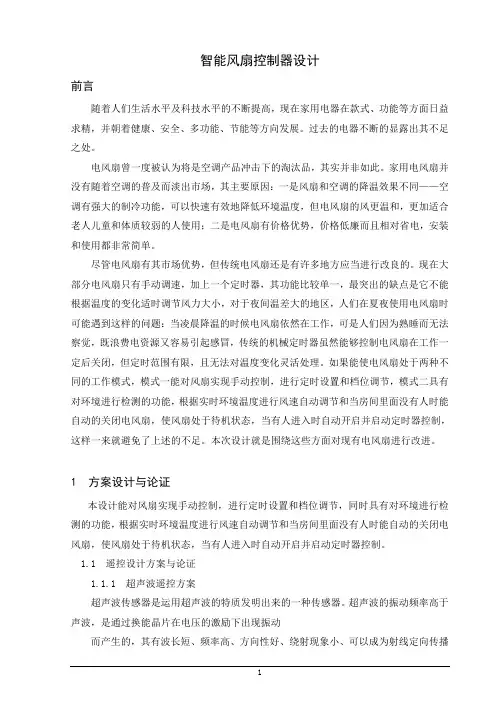

智能风扇控制器设计前言随着人们生活水平及科技水平的不断提高，现在家用电器在款式、功能等方面日益求精，并朝着健康、安全、多功能、节能等方向发展。
过去的电器不断的显露出其不足之处。
电风扇曾一度被认为将是空调产品冲击下的淘汰品，其实并非如此。
家用电风扇并没有随着空调的普及而淡出市场，其主要原因：一是风扇和空调的降温效果不同——空调有强大的制冷功能，可以快速有效地降低环境温度，但电风扇的风更温和，更加适合老人儿童和体质较弱的人使用；二是电风扇有价格优势，价格低廉而且相对省电，安装和使用都非常简单。
尽管电风扇有其市场优势，但传统电风扇还是有许多地方应当进行改良的。
现在大部分电风扇只有手动调速，加上一个定时器，其功能比较单一，最突出的缺点是它不能根据温度的变化适时调节风力大小，对于夜间温差大的地区，人们在夏夜使用电风扇时可能遇到这样的问题：当凌晨降温的时候电风扇依然在工作，可是人们因为熟睡而无法察觉，既浪费电资源又容易引起感冒，传统的机械定时器虽然能够控制电风扇在工作一定后关闭，但定时范围有限，且无法对温度变化灵活处理。
如果能使电风扇处于两种不同的工作模式，模式一能对风扇实现手动控制，进行定时设置和档位调节，模式二具有对环境进行检测的功能，根据实时环境温度进行风速自动调节和当房间里面没有人时能自动的关闭电风扇，使风扇处于待机状态，当有人进入时自动开启并启动定时器控制，这样一来就避免了上述的不足。
本次设计就是围绕这些方面对现有电风扇进行改进。
1 方案设计与论证本设计能对风扇实现手动控制，进行定时设置和档位调节，同时具有对环境进行检测的功能，根据实时环境温度进行风速自动调节和当房间里面没有人时能自动的关闭电风扇，使风扇处于待机状态，当有人进入时自动开启并启动定时器控制。
1.1 遥控设计方案与论证1.1.1 超声波遥控方案超声波传感器是运用超声波的特质发明出来的一种传感器。
超声波的振动频率高于声波，是通过换能晶片在电压的激励下出现振动而产生的，其有波长短、频率高、方向性好、绕射现象小、可以成为射线定向传播等特点[4]。
风扇红外遥控器的设计
、实验内容与要求
设计并制作一个家用风扇控制器。
1．用六个发光二极管，指示风速强、中、弱，类型为睡眠、自然和正常。
2．处于主菜单状态时，有下列选项：
(1) 直接默认状态运行，默认状态为：风速-“弱”，类型-“正常”。
(2) 进入风速子菜单界面，修改风速。
(3) 进入类型子菜单界面，修改风的类型。
08电气3 班
4. 风速的弱、中、强对应于电扇的转动由慢到快。
5. 类型的不同选08电气3 班择，分别为：
(1) 正常电扇连续运转；
(2) 自然电扇模拟自然风，即转4s,停8s;
(3) 睡眠电扇慢转，产生轻柔的微风，运转8s,停转8s;
6. 按照风速与类型的设置输出相应的控制信号。
、实验目的
1•实现对步进电机的控制来模拟风扇控制器。
2 •掌握微机硬件和软件的综合设计方法。
3．能控制风扇三个风速档位、风扇的启动和停止及旋转风向和固定风向几个基本功能
3、总体设计08电气3 班
1.8253定时/计数器通道0定时控制步进速度，通道2和3定时电机的转停时间，8255 的PA0 控制步进电机的转停。
2. 8255的C 口输出控制脉冲，经74452电路驱动电路。
B 口输出控制LED显示风扇当前的状态。
4、实验报告要求
1 .设计目的和内容
2.总体设计08电气3班
3•硬件设计：原理图（接线图）及简要说明
4•软件设计框图及程序清单
5 •设计结果和体会（包括遇到的问题及解决的方法）
家用风扇控制器的设计与实现
五、硬件设计
由于本设计主要是用步进电机的控制来模拟家用08电气3班风
扇控制器，所以电路是在步进电机控制系统的电路作了一些修改。
除利用了PC机本身资源
夕卜（如中断资源），还利用了平台上的8253计数/定时器、8255并行接口单元，LED指示灯电路等，再加上电机的驱动电路，便构成以风扇08电气3班电机控
制电路。
硬件原理图如图 1 :
图1硬件原理图
六、软件设计
本设计通过软件编程使8253通道0输出定时信号申请中断，CPU发出命令由8255的下
C 口输出脉宽信号来控制步进电机的走步。
8253的定时时间决08电气3班
定了电机转动的快慢。
电机的转动和停止则是通过8255的PA0端子输出高低电平来继续或
暂停8253通道0的计数从而控制中断申请来实现的。
用8253的通道1和2 一起来定时控制电机转动和停止时间的长短。
1设计思路
控制系统分四个功能模块，分别是风速设置、类型设置、默认状态运行、退出系统，
在前四个功能块中都设置了ESC键来取消或暂停执行当前操作。
程序中同时提供三个操作界
面，一个主菜单和两个子菜单界面，进行可视控制。
（1 ）风速设置
风速即为电机转速设置，风速分为强、中、弱三种，对应不同的电机转速。
根据赋给
计数器的计数初值，我们可以计算出步进电机各相脉宽信号的频率和电机转速，也可以反过
来根据对电机转速要求，计算并调整计算初值。
08电气3班这里采用的是8253的0号计数器和方波产生方式，输入时钟为f=46875hz，设计数初
值为n,要求转速为0.25转/秒，对四相步进电机而言即为5步/秒，则有：
f / n = 5
n=f/5=46875/5=9375
反过来，当计数器初值确定时，决定了电机的转08电气3班速，如计数初值为625时，有电机转速为1步每秒（本设计中的慢风速）；当计数初值为125 时，电机转速为375步每秒（本设计中的快快速）。
具体设置初值及风速见表1。
（2）风的类型设置
风的类型有：正常、自然、睡眠三种。
风的类型的不同选择，用FLAG0来记录状态：
a）正常电扇连续运转。
FLAG0=2
b）自然电扇模拟自然风，即转4s，停8s。
FLAG0=0
c）睡眠电扇慢转，产生轻柔的微风，运转8s，停转8s。
FLAG0=1
电机的运转是通过让8255的A0 口输出高电平到8253的GATE0使其0号计数器继续工作，并开放中断进入循环等待中断状态。
A0 口为低电平使8253的0号计数器暂停计数，则
无法产生中断信号，电机停止转动。
电扇的运转和停转的时间是由8253的通道1和通道2两个计数器一起来定时的。
通道
1的输入时钟为f=46875hz，设计数初值为46875，则会产生1s的定时。
通道1的OUT1作为通道2的输入脉冲，输入的计数初值为N则定时的时间为N秒。
我们需要的是定时4s 和8s，定时中断到修改8255的A0 口08电气3班的输出的电平和下
次计数的初值就可以实现风的不同类型。
风的类型为正常时，不用启用计数器2产生中断，
让计数器0 —直运行。
睡眠时，通道2的计数初值一直为8,不用修改。
如果是自然就得修改了。
（3）中断子程序1
在由8253定时器通道0产生的中断子程序1中，将值为11001100B的NUM内存单元循环左移或右移一位，通过8255的下C 口输出低四位，控制步进电机的相序变化，从而使电机连续转动。
（4）中断子程序 2 08电气3班
8253定时器通道2产生的中断子程序2中，修改输入到8255的A0 口的电平值，控制电机的转停，令NUM仁0, 08电气3班每次求反，输出到8255的A
口。
根据当前选择的风的类型FLAG0以及当前所处的状态，修改通道2的计数初值。
（5）菜单界面设置
利用DOS下的BIOS功能调用，设计出彩色的形08电气3班象而又易于操作的界面，详细设计特点请参考课本上相关介绍。
使用类型10H中断，可以实现对屏幕的完整的控制。
常用的彩色文本功能的参数设置见表2。
2 •程序流程图
（1）主程序流程图如图2
图2主程序流程图(1) 中断服务子程序一的框图如图3。
