绝缘材料的抗电强度

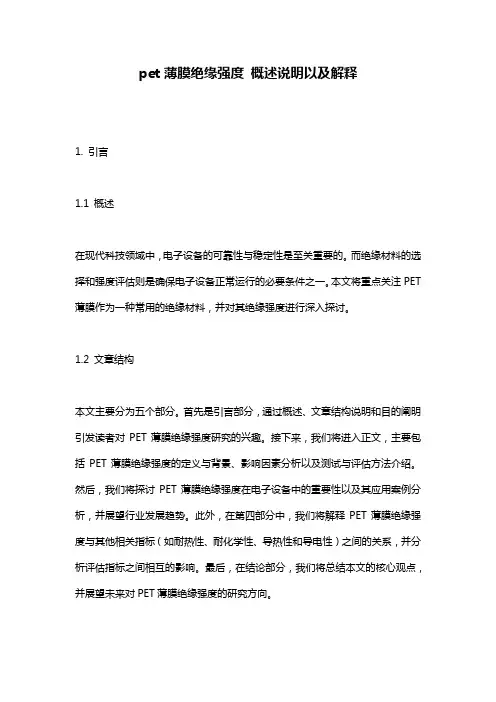

pet薄膜绝缘强度概述说明以及解释1. 引言1.1 概述在现代科技领域中，电子设备的可靠性与稳定性是至关重要的。

而绝缘材料的选择和强度评估则是确保电子设备正常运行的必要条件之一。

本文将重点关注PET 薄膜作为一种常用的绝缘材料，并对其绝缘强度进行深入探讨。

1.2 文章结构本文主要分为五个部分。

首先是引言部分，通过概述、文章结构说明和目的阐明引发读者对PET薄膜绝缘强度研究的兴趣。

接下来，我们将进入正文，主要包括PET薄膜绝缘强度的定义与背景、影响因素分析以及测试与评估方法介绍。

然后，我们将探讨PET薄膜绝缘强度在电子设备中的重要性以及其应用案例分析，并展望行业发展趋势。

此外，在第四部分中，我们将解释PET薄膜绝缘强度与其他相关指标（如耐热性、耐化学性、导热性和导电性）之间的关系，并分析评估指标之间相互的影响。

最后，在结论部分，我们将总结本文的核心观点，并展望未来对PET薄膜绝缘强度的研究方向。

1.3 目的本文主要旨在通过对PET薄膜绝缘强度的深入研究，探讨其在电子设备中的重要性和应用领域。

同时，解释PET薄膜绝缘强度与其他相关指标之间的关系，为工程师和科研人员提供指导，并为未来对PET薄膜绝缘强度进行更深入研究提出展望。

通过本文的阐述，读者将能够全面了解PET薄膜绝缘强度及其应用，以及相关指标之间的相互关系。

2. 正文:2.1 PET薄膜绝缘强度的定义与背景PET薄膜是一种常用于电子产品制造和包装领域的材料，具有良好的物理和化学性质。

绝缘强度是评估材料在电场作用下抵抗导电性能的重要指标之一。

对于PET薄膜来说，绝缘强度指的是其在特定条件下承受电压而不发生击穿或漏电的能力。

背景上，随着电子设备的迅速发展，对高性能、高可靠性绝缘材料的需求也越来越大。

PET薄膜由于其良好的力学性能和优异的绝缘特性，在电子行业中得到了广泛应用。

因此研究PET薄膜的绝缘强度具有重要意义，可以为电子产品设计、制造和应用提供科学依据。

抗电强度试验的概念与方法江苏省电子信息产品质量监督检验研究院杨东岩作为电子电器设备安全性能考核的重要手段之一，有关安全标准都会给出抗电强度试验的要求。

那么这种试验的目的和要求是什么呢？一、试验的目的评价在设备中作隔离用的绝缘耐高压冲击的性能。

1．考核电气设备中带电部件与可触及件之间的用作隔离措施的绝缘材料的性能。

我们知道电流通过人体会引起病理生理效应，通常毫安级的电流就会对人体产生危害，更大的电流甚至会造成人的死亡。

因此，在各类电子电气设备的安全设计中防触电保护是一个很重要的内容。

通常产生电击危险的原因有：z触及带电件z正常情况下带危险电压零部件和可触及的导电零部件（或带非危险电压的电路）之间的隔离用的绝缘击穿z接触电流过大z大容量电容器放电在安全设计中采用的措施之一就是通过使用双重绝缘或加强绝缘，将带危险电压的零部件与可触及件隔离。

这样防止危险带电件与可触及件之间的绝缘击穿就是个关键点，产品内所有绝缘都必须能够承受产品在正常工作条件下和单一故障条件下产品内部产生的相关电压，还必须承受来自电网电源和从通信网络传入的瞬态冲击电压，而不飞弧、击穿。

击穿的概念：当绝缘承受的电压足够高而使得绝缘电阻无法再限制电流的增大，此时在施加电压的两极间发生放电，称为击穿。

此时施加在绝缘上的电压引起的电流以失控的方式迅速增大。

击穿的途径：可能是固体绝缘材料内部；或沿两电极之间的绝缘体表面（即所谓的“爬电”）；或沿两电极之间最短的空间路径（即气体介质中的“飞弧”）击穿的主要形式：电击穿----绝缘材料的电介质结构直接为电场力所破坏而致。

热击穿----由于绝缘材料的介质损耗导致电介质发热所致。

在交变正弦电压作用下绝缘材料的介质损耗为P=U2¯2π¯f¯C¯tgδ式中：U—电压（V）f—频率（Hz）C—电容（F）tgδ--损耗角正切在直流电压作用下绝缘材料的介质损耗为P=U2/R式中：U—电压（V）R—绝缘电阻（Ω）电化学击穿----由于外加电压的作用，致使电介质内部发生化学变化而引起。

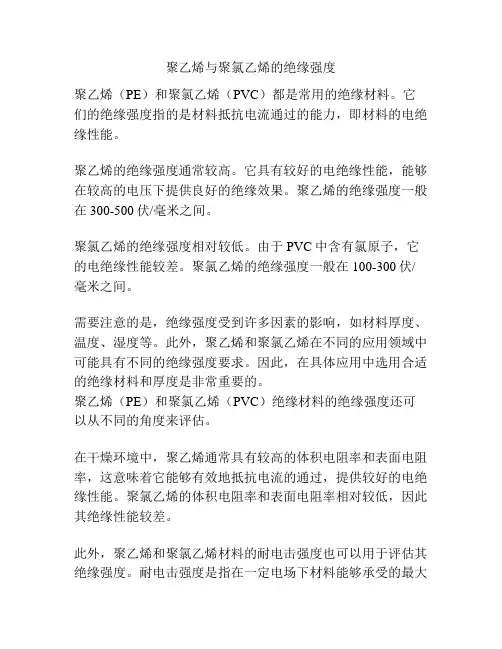

聚乙烯与聚氯乙烯的绝缘强度聚乙烯（PE）和聚氯乙烯（PVC）都是常用的绝缘材料。

它们的绝缘强度指的是材料抵抗电流通过的能力，即材料的电绝缘性能。

聚乙烯的绝缘强度通常较高。

它具有较好的电绝缘性能，能够在较高的电压下提供良好的绝缘效果。

聚乙烯的绝缘强度一般在300-500伏/毫米之间。

聚氯乙烯的绝缘强度相对较低。

由于PVC中含有氯原子，它的电绝缘性能较差。

聚氯乙烯的绝缘强度一般在100-300伏/毫米之间。

需要注意的是，绝缘强度受到许多因素的影响，如材料厚度、温度、湿度等。

此外，聚乙烯和聚氯乙烯在不同的应用领域中可能具有不同的绝缘强度要求。

因此，在具体应用中选用合适的绝缘材料和厚度是非常重要的。

聚乙烯（PE）和聚氯乙烯（PVC）绝缘材料的绝缘强度还可以从不同的角度来评估。

在干燥环境中，聚乙烯通常具有较高的体积电阻率和表面电阻率，这意味着它能够有效地抵抗电流的通过，提供较好的电绝缘性能。

聚氯乙烯的体积电阻率和表面电阻率相对较低，因此其绝缘性能较差。

此外，聚乙烯和聚氯乙烯材料的耐电击强度也可以用于评估其绝缘强度。

耐电击强度是指在一定电场下材料能够承受的最大电压，它表示了材料能够防止电击的能力。

聚乙烯通常具有较高的耐电击强度，而聚氯乙烯的耐电击强度相对较低。

需要注意的是，聚乙烯和聚氯乙烯的具体绝缘强度可以根据不同的产品规格和制造工艺进行调整和改进。

通过添加填充物、改变结构等方式，可以提高绝缘材料的绝缘性能和绝缘强度。

最后，绝缘强度的评估还需要考虑材料的使用条件和目标应用。

在特殊环境中，如高温、高湿度或化学腐蚀性环境下，聚乙烯和聚氯乙烯的绝缘强度可能会有所降低，这需要进行进一步的评估和选择适当的绝缘材料。

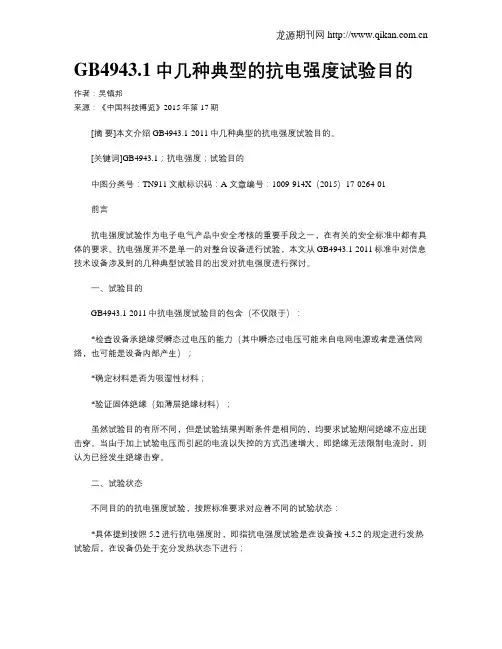

GB4943.1中几种典型的抗电强度试验目的作者：吴镇邦来源：《中国科技博览》2015年第17期[摘要]本文介绍GB4943.1-2011中几种典型的抗电强度试验目的。

[关键词]GB4943.1；抗电强度；试验目的中图分类号：TN911 文献标识码：A 文章编号：1009-914X（2015）17-0264-01前言抗电强度试验作为电子电气产品中安全考核的重要手段之一，在有关的安全标准中都有具体的要求。

抗电强度并不是单一的对整台设备进行试验，本文从GB4943.1-2011标准中对信息技术设备涉及到的几种典型试验目的出发对抗电强度进行探讨。

一、试验目的GB4943.1-2011中抗电强度试验目的包含（不仅限于）：*检查设备承绝缘受瞬态过电压的能力（其中瞬态过电压可能来自电网电源或者是通信网络，也可能是设备内部产生）；*确定材料是否为吸湿性材料；*验证固体绝缘（如薄层绝缘材料）；虽然试验目的有所不同，但是试验结果判断条件是相同的，均要求试验期间绝缘不应出现击穿。

当由于加上试验电压而引起的电流以失控的方式迅速增大，即绝缘无法限制电流时，则认为已经发生绝缘击穿。

二、试验状态不同目的的抗电强度试验，按照标准要求对应着不同的试验状态：*具体提到按照5.2进行抗电强度时，即指抗电强度试验是在设备按4.5.2的规定进行发热试验后，在设备仍处于充分发热状态下进行；*为了确定材料吸湿性的抗电强度试验，需要通过对使用该绝缘的元器件或组件进行2.9.2规定的湿热处理后，绝缘应当在潮湿箱内或者能达到规定温度的房间内承受试验；*对于用作附加绝缘或加强绝缘的薄层绝缘材料的抗电强度试验，允许在室温下按照2.10.5.9或2.10.5.10进行；注1：与GB4943.1-2011不同的是，在GB8898-2011、GB4706.1-2005等标准中均有设备在湿热（潮热）处理后进行抗电强度（电气强度）试验的具体要求。

三、试验电压施加不同目的的抗电强度试验，按照标准要求对应着不同的试验电压施加点：*按照表5B时，抗电强度试验的试验电压主要按照不同的绝缘等级和工作电压（峰值或直流），按适用的情况施加在设备上一次电路与机身之间、一次电路与二次电路之间、一次电路与零部件之间和二次电路与机身之间等；*为了确定材料吸湿性的抗电强度试验，试验电压应当施加在绝缘材料上；*对于用作附加绝缘或加强绝缘的薄层绝缘材料的抗电强度试验，试验电压应该按照2.10.5.9或2.10.5.10要求的层数施加到绝缘薄层材料的正反面之间。

常用绝缘材料性能总结
聚酰亚胺复合薄膜
聚酰亚胺薄膜(Kapton)
1、尺寸：
1）厚度与允许偏差：推荐厚度也可根据用户要求供应
2）宽度：不小于250毫米，偏差±1.6毫米。

根据用户的需要可裁制不同规格的
带。

3）长度：根据用户要求供应
2、性能要求
聚四氟乙烯粘带
3240环氧酚醛层压玻璃布板（符合GB1303-77）
、技术要求：
1、外观：表面应平整光滑，不允许有气泡杂质和其他明显缺陷，允许有轻微擦伤。

边缘应切割整齐，端面不得不分层和裂纹。

2、宽度和长度大于450-980mm，允许公差±15mm。

表3 物理、机械和介电性能
3640环氧酚醛层压玻璃布管
环氧玻璃纤维缠绕绝缘筒性能参数
变压器油
水分1)，mg/L
击穿电压2)，kV
≥6×1010≥1×1010≥5×109。

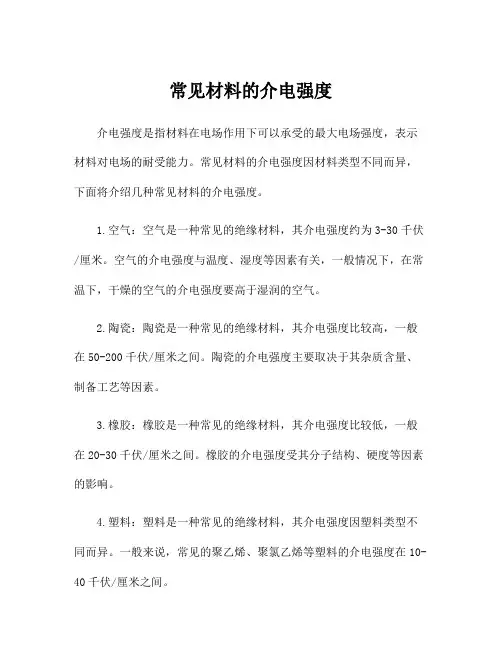

常见材料的介电强度介电强度是指材料在电场作用下可以承受的最大电场强度，表示材料对电场的耐受能力。

常见材料的介电强度因材料类型不同而异，下面将介绍几种常见材料的介电强度。

1.空气：空气是一种常见的绝缘材料，其介电强度约为3-30千伏/厘米。

空气的介电强度与温度、湿度等因素有关，一般情况下，在常温下，干燥的空气的介电强度要高于湿润的空气。

2.陶瓷：陶瓷是一种常见的绝缘材料，其介电强度比较高，一般在50-200千伏/厘米之间。

陶瓷的介电强度主要取决于其杂质含量、制备工艺等因素。

3.橡胶：橡胶是一种常见的绝缘材料，其介电强度比较低，一般在20-30千伏/厘米之间。

橡胶的介电强度受其分子结构、硬度等因素的影响。

4.塑料：塑料是一种常见的绝缘材料，其介电强度因塑料类型不同而异。

一般来说，常见的聚乙烯、聚氯乙烯等塑料的介电强度在10-40千伏/厘米之间。

5.纸张：纸张是一种常见的绝缘材料，其介电强度比较低，一般在10-20千伏/厘米之间。

纸张的介电强度与其厚度、含水量等因素有关。

6.玻璃：玻璃是一种常见的绝缘材料，其介电强度相对较高。

根据玻璃的成分和制备工艺不同，其介电强度在40-100千伏/厘米之间。

7.木材：木材是一种常见的绝缘材料，其介电强度较低，一般在5-25千伏/厘米之间。

木材的介电强度与其纤维结构、含水量等有关。

8.降低介电强度的方式：对于需要降低介电强度的材料，可以采取一些措施来改善材料的耐电场能力。

例如，可以通过添加填料、改变材料的配方，提高材料的介电强度。

此外，还可以通过加工处理，如改变材料的结构，提高材料的抗电场能力。

总结起来，空气、陶瓷、橡胶、塑料、纸张、玻璃和木材都是常见的材料，它们的介电强度各有差异。

了解材料的介电强度可以帮助我们在电场应用和绝缘材料选择中做出适当的决策，以确保设备和系统的安全和可靠运行。

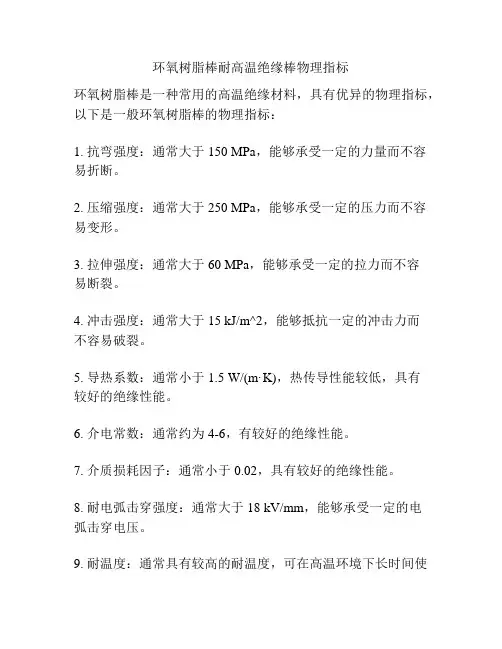

环氧树脂棒耐高温绝缘棒物理指标
环氧树脂棒是一种常用的高温绝缘材料，具有优异的物理指标，以下是一般环氧树脂棒的物理指标：
1. 抗弯强度：通常大于150 MPa，能够承受一定的力量而不容易折断。

2. 压缩强度：通常大于250 MPa，能够承受一定的压力而不容易变形。

3. 拉伸强度：通常大于60 MPa，能够承受一定的拉力而不容
易断裂。

4. 冲击强度：通常大于15 kJ/m^2，能够抵抗一定的冲击力而
不容易破裂。

5. 导热系数：通常小于1.5 W/(m·K)，热传导性能较低，具有
较好的绝缘性能。

6. 介电常数：通常约为4-6，有较好的绝缘性能。

7. 介质损耗因子：通常小于0.02，具有较好的绝缘性能。

8. 耐电弧击穿强度：通常大于18 kV/mm，能够承受一定的电
弧击穿电压。

9. 耐温度：通常具有较高的耐温度，可在高温环境下长时间使
用，一般能够耐受100摄氏度以上的温度。

需要注意的是，具体的环氧树脂棒的物理指标可能会因不同生产商、不同产品类型等而有所差异。

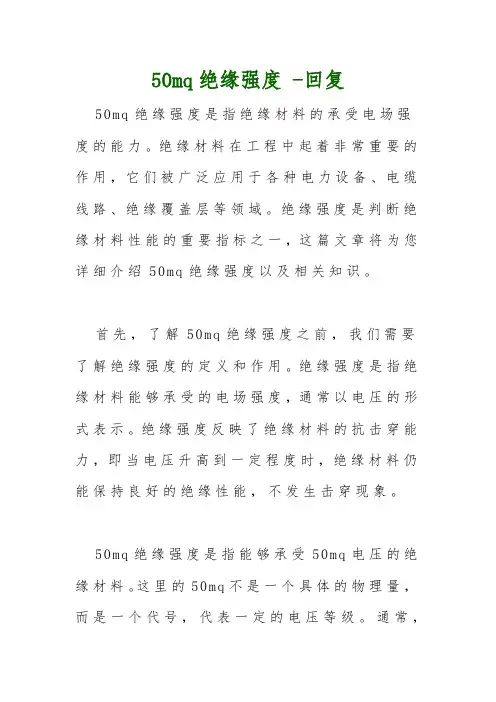

50mq绝缘强度 -回复50mq绝缘强度是指绝缘材料的承受电场强度的能力。

绝缘材料在工程中起着非常重要的作用，它们被广泛应用于各种电力设备、电缆线路、绝缘覆盖层等领域。

绝缘强度是判断绝缘材料性能的重要指标之一，这篇文章将为您详细介绍50mq绝缘强度以及相关知识。

首先，了解50mq绝缘强度之前，我们需要了解绝缘强度的定义和作用。

绝缘强度是指绝缘材料能够承受的电场强度，通常以电压的形式表示。

绝缘强度反映了绝缘材料的抗击穿能力，即当电压升高到一定程度时，绝缘材料仍能保持良好的绝缘性能，不发生击穿现象。

50mq绝缘强度是指能够承受50mq电压的绝缘材料。

这里的50mq不是一个具体的物理量，而是一个代号，代表一定的电压等级。

通常，不同的应用领域和设备需要不同等级的绝缘强度。

在选择绝缘材料时，我们需要根据具体的应用要求，选取合适的绝缘强度等级。

绝缘强度的测试是评价绝缘材料性能的重要手段之一。

一种常用的测试方法是直流耐压试验。

在这个测试中，绝缘材料被置于两个电极之间，加上一定的电压，进行一段时间的静态测试。

如果绝缘材料能够在测试过程中保持不发生击穿现象，则表示它的绝缘强度达到了被评价的电压等级。

了解了50mq绝缘强度的概念和测试方法后，我们可以进一步探讨绝缘材料的选用原则。

在选择绝缘材料时，我们需要考虑以下几个方面：1. 绝缘强度等级：根据设备和应用要求，选择合适的绝缘强度等级。

如果绝缘强度等级过低，可能会导致绝缘材料承受不住电场强度而发生击穿；如果绝缘强度等级过高，可能会导致材料成本过高，不符合经济性要求。

2. 绝缘材料类型：根据应用环境和要求，选择合适的绝缘材料类型。

常见的绝缘材料包括橡胶、塑料、纸、绝缘漆等。

不同的绝缘材料有不同的特性，如耐高温性能、耐湿性能等。

3. 绝缘材料的物理性能：绝缘材料的物理性能也是选择的重要依据。

物理性能包括绝缘材料的热传导性能、机械强度、耐磨性等。

这些性能直接影响绝缘材料在实际应用过程中的耐久性和可靠性。

绝缘强度名词解释
绝缘强度是指绝缘材料抵抗电气干扰的能力,通常用单位时间内通过单位面积的电流密度来表示。

绝缘强度越高,材料抵抗电气干扰的能力就越强。

绝缘强度与材料的种类、结构和含水量等因素密切相关。

在电子电器中,绝缘强度是保证电器正常运行的重要因素之一。

例如,在电线和电缆中,绝缘材料必须具有一定的绝缘强度,才能防止电流在导线中流动,保证电器的安全使用。

除了电子电器中,绝缘强度也广泛应用于其他领域,如电力系统、石油和天然气等领域。

在电力系统中,绝缘强度是判断电线和电缆是否可用于输电和配电的重要指标之一。

此外,在石油和天然气等领域,绝缘强度也是保证设备安全可靠的重要因素。

为了增强绝缘强度,人们通过不断改进绝缘材料的种类、结构和含水量等条件,来调节绝缘材料的绝缘强度。

例如,通过添加化学元素来增强绝缘材料的强度,或者通过改变材料的物理性质来提高绝缘强度。

绝缘强度是一个非常重要的概念,在电子电器、电力系统、石油和天然气等领域都有广泛的应用。

了解绝缘强度的基本概念和影响因素,对于正确使用和维护设备具有重要意义。

国内统一刊号CN31-1424／TB 0　引言为保证电子产品使用者的人身安全，世界各国均制定了相关的标准以约束电器产品对人身造成的各种伤害，电子电器设备安全性能检测的重要性也日益突出。

抗电强度测试对考核设备的绝缘能力，以及结构在电压应力作用下耐击穿能力是必不可少的。

因此，检测人员应该熟悉了解抗电强度测试的原理和方法，以达到减少测试误差，提高测试效率的目的，同时也能保证人身的安全。

本文简单介绍了抗电强度的测试原理和方法，并在此基础上对样品通不过抗电强度测试的几种原因进行了讨论。

1　抗电强度测试1.1　测试原理电子产品中的绝缘必须经受高压试验以确定现有配电系统中受到高压脉冲作用时绝缘是否会被击穿。

任何电气设备都有一个绝缘等级，不同额定电压的绝缘等级不一样。

当超过一定电压等级后，设备的绝缘就会被击穿。

抗电强度测试（又称耐压测试）就是给被测样品施加一定的高电压，测试样品是否会因此导致击穿。

如果不击穿，则通过，击穿则不合格。

1.2　测试的分类抗电强度测试按施加的电压类型分可分为两种：一种是直流耐压试验，另一种是交流工频耐压试验。

家用电器产品一般进行交流工频耐压试验。

若按测试条件分，可分为常态试验、热态试验和潮态试验。

其中，常态试验是指在正常环境条件下，样品不工作时进行测试；热态试验是指样品做抗电强度的测量方法施　帅1　孙仲瑞2 / 1. 上海市计量测试技术研究院；2. 上海天祥质量技术服务有限公司完发热预处理之后，发热温度具体参照样品能正常工作的环境温度，然后立即进行的测试；潮态试验是指在潮湿环境条件下，通常是指样品在湿度为（93±3）%的环境下处理48 h 后，样品在不工作的状态下立即进行测试。

一般在设备出厂前做抗电强度测试，以确保设备的绝缘性能足够强。

1.3　测试的击穿抗电强度测试中的击穿现象，指绝缘材料在高压的作用下，改变绝缘特性而呈现出的导体特性。

在进行抗电强度的测试时，如果发生击穿现象，那么测试失败。

绝缘材料电气强度试验方法摘要：一、绝缘材料电气强度试验方法概述二、试验原理及设备三、试验步骤与方法四、试验结果分析与评价五、注意事项与安全性保障正文：一、绝缘材料电气强度试验方法概述绝缘材料电气强度试验是评价绝缘材料在电气设备中应用性能的关键试验，通过对绝缘材料的电气强度、耐压性能等进行测试，以确保其在使用过程中的安全可靠。

本文将介绍绝缘材料电气强度试验的方法、步骤及注意事项。

二、试验原理及设备1.试验原理：绝缘材料电气强度试验主要是通过升高绝缘材料表面的电压，观察其在一定电压下是否出现击穿现象，从而评价其电气强度。

2.试验设备：主要包括高压试验变压器、试验台、测量仪器等。

三、试验步骤与方法1.试样准备：根据试验标准，选取合适尺寸的绝缘材料试样。

2.试验接线：将试样与试验设备正确连接，确保试验过程中电流正常流动。

3.升压过程：逐步升高试验电压，观察试样表面现象，当电压达到一定值时，绝缘材料可能出现击穿。

4.记录数据：试验过程中，实时记录电压、电流等参数，以便进行结果分析。

5.结果判断：根据试验数据，判断绝缘材料是否满足电气强度要求。

四、试验结果分析与评价1.分析试验数据：计算绝缘材料的电气强度、耐压系数等指标。

2.评价试验结果：将试验结果与标准要求进行对比，判断绝缘材料是否合格。

五、注意事项与安全性保障1.试验现场应设置安全防护措施，确保试验人员安全。

2.试验设备应定期检查、维护，确保设备性能稳定。

3.试验过程中，严禁触碰带电部分，防止发生意外。

4.试验结束后，对试验设备进行妥善保管，确保下次试验顺利进行。

L-PE（Laminated Paper Epoxy，层压纸环氧）绝缘材料是一种具有良好绝缘性能的复合材料。

其绝缘强度指的是它在特定条件下抵抗电场能力的能力，通常用于评估电气设备的绝缘性能。

L-PE 绝缘材料的绝缘强度主要体现在以下几个方面：
1. 介电常数：L-PE 材料的介电常数较低，可以在一定程度上减少电场在材料内的分布不均，提高绝缘性能。

2. 击穿强度：L-PE 材料的击穿强度较高，表示在电场作用下，材料内部产生电弧或电击穿所需的电压。

击穿强度越高，绝缘性能越好。

3. 绝缘电阻：L-PE 材料的绝缘电阻较大，可以有效阻止电流通过，降低漏电流。

4. 耐压性能：L-PE 材料在较高电压下的绝缘性能表现良好，能够承受一定时间内的高压作用。

5. 抗电弧性能：L-PE 材料在电弧闪络过程中，能够迅速恢复绝缘状态，降低电弧对绝缘性能的影响。

L-PE 绝缘材料的绝缘强度主要包括介电常数、击穿强度、绝缘电阻、耐压性能和抗电弧性能等方面。

这些性能使L-PE 材料在电气设备中具有较好的绝缘保护作用。
