绝缘材料的性能指标

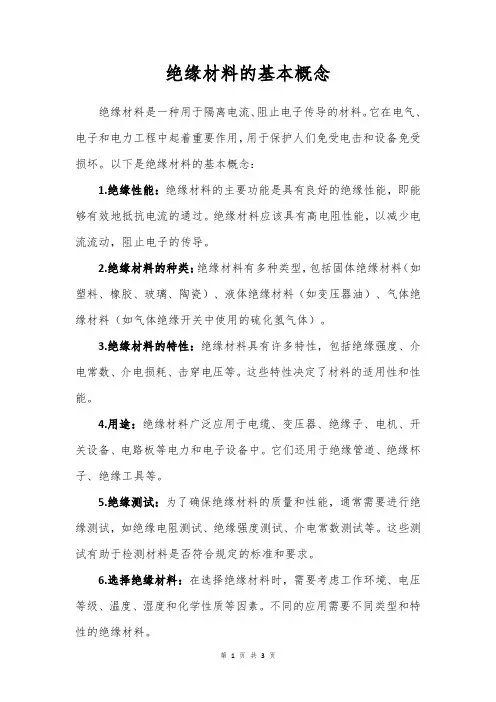

绝缘材料的基本概念绝缘材料是一种用于隔离电流、阻止电子传导的材料。

它在电气、电子和电力工程中起着重要作用，用于保护人们免受电击和设备免受损坏。

以下是绝缘材料的基本概念：1.绝缘性能：绝缘材料的主要功能是具有良好的绝缘性能，即能够有效地抵抗电流的通过。

绝缘材料应该具有高电阻性能，以减少电流流动，阻止电子的传导。

2.绝缘材料的种类：绝缘材料有多种类型，包括固体绝缘材料（如塑料、橡胶、玻璃、陶瓷）、液体绝缘材料（如变压器油）、气体绝缘材料（如气体绝缘开关中使用的硫化氢气体）。

3.绝缘材料的特性：绝缘材料具有许多特性，包括绝缘强度、介电常数、介电损耗、击穿电压等。

这些特性决定了材料的适用性和性能。

4.用途：绝缘材料广泛应用于电缆、变压器、绝缘子、电机、开关设备、电路板等电力和电子设备中。

它们还用于绝缘管道、绝缘杯子、绝缘工具等。

5.绝缘测试：为了确保绝缘材料的质量和性能，通常需要进行绝缘测试，如绝缘电阻测试、绝缘强度测试、介电常数测试等。

这些测试有助于检测材料是否符合规定的标准和要求。

6.选择绝缘材料：在选择绝缘材料时，需要考虑工作环境、电压等级、温度、湿度和化学性质等因素。

不同的应用需要不同类型和特性的绝缘材料。

7.绝缘升级和维护：绝缘材料会随着时间而老化，因此需要定期检查和维护。

在某些情况下，需要升级绝缘系统以满足更高的电压或电流要求。

绝缘材料的选择和应用对于电力和电子系统的可靠性和安全性至关重要。

了解绝缘材料的基本概念有助于正确选择和使用这些材料，以满足特定应用的要求。

绝缘材料是一种允许电压下不导电的材料，但并非绝对不导电。

在强大的外加电场作用下，绝缘材料也会发生导电、极化、损耗、击穿等过程。

长时间使用后，绝缘材料会发生老化。

其电阻率极高，通常在1010～1022Ω·m范围内。

例如，在电机中，绝缘材料用于匝间隔离，并与接地定子铁芯隔离开来，以确保电机的安全运行。

此外，绝缘材料也被称为介质材料。

绝缘的四大参数绝缘是指材料或结构可以阻止电流流动的特性。

在电力系统中，绝缘是非常重要的，它保证电流只在预定的导线中流动，而不会发生漏电或短路等问题。

绝缘的四大参数包括介电常数、介质损耗、体积电阻率和表面电阻率。

介电常数是衡量材料绝缘性能的重要指标之一。

介电常数是指材料相对于真空或空气时的电容量，也可以理解为材料对电场的响应能力。

介电常数越大，材料对电场的响应越强，绝缘性能越好。

常见的绝缘材料如塑料和橡胶等具有较高的介电常数，可以有效地隔离电流。

介质损耗是描述绝缘材料中能量损耗的参数。

当电场作用于绝缘材料时，部分能量会被材料吸收并转化为热能。

介质损耗越小，材料的绝缘性能越好。

因此，在选择绝缘材料时，需要考虑其介质损耗，以确保系统的能量损失最小。

第三，体积电阻率是衡量材料导电性能的指标。

体积电阻率越大，材料对电流的阻抗越大，绝缘性能越好。

常见的绝缘材料如玻璃、陶瓷等具有较高的体积电阻率，可以有效地阻止电流的流动。

表面电阻率是描述材料表面导电性能的参数。

表面电阻率越大，材料表面对电流的阻抗越大，绝缘性能越好。

表面电阻率的大小直接影响到电流在材料表面的分布情况。

常见的绝缘材料如涂层和绝缘胶带等具有较高的表面电阻率，可以有效地保护电力设备和线路。

绝缘的四大参数对于电力系统的运行至关重要。

通过选择合适的绝缘材料和结构，可以有效地保护电力设备和线路，提高系统的安全性和可靠性。

在实际应用中，需要根据具体的工程要求和环境条件选择合适的绝缘材料和结构，并进行必要的绝缘测试和监测，以确保系统的正常运行。

绝缘材料的选择和设计是电力系统设计中的重要环节。

在选择绝缘材料时，需要综合考虑介电常数、介质损耗、体积电阻率和表面电阻率等参数，以及材料的机械强度、耐热性、耐候性等性能。

此外，还需要考虑材料的可加工性、成本和环境友好性等因素。

通过合理选择和设计绝缘材料和结构，可以最大限度地提高系统的绝缘性能，确保电力系统的安全运行。

绝缘的四大参数包括介电常数、介质损耗、体积电阻率和表面电阻率。

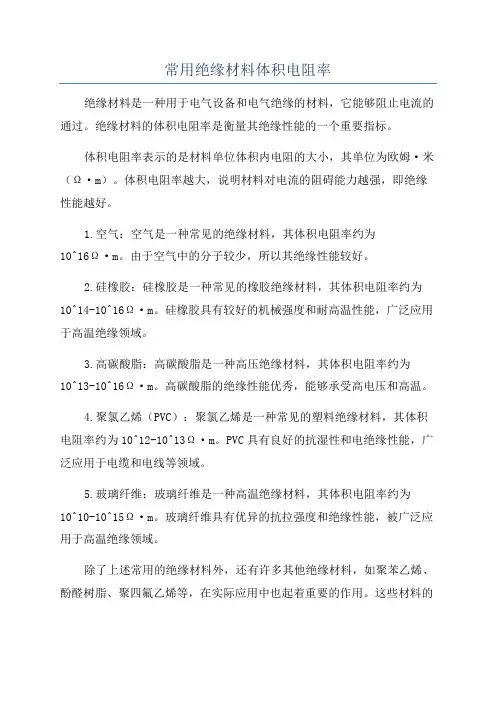

常用绝缘材料体积电阻率绝缘材料是一种用于电气设备和电气绝缘的材料，它能够阻止电流的通过。

绝缘材料的体积电阻率是衡量其绝缘性能的一个重要指标。

体积电阻率表示的是材料单位体积内电阻的大小，其单位为欧姆·米（Ω·m）。

体积电阻率越大，说明材料对电流的阻碍能力越强，即绝缘性能越好。

1.空气：空气是一种常见的绝缘材料，其体积电阻率约为10^16Ω·m。

由于空气中的分子较少，所以其绝缘性能较好。

2.硅橡胶：硅橡胶是一种常见的橡胶绝缘材料，其体积电阻率约为10^14-10^16Ω·m。

硅橡胶具有较好的机械强度和耐高温性能，广泛应用于高温绝缘领域。

3.高碳酸脂：高碳酸脂是一种高压绝缘材料，其体积电阻率约为10^13-10^16Ω·m。

高碳酸脂的绝缘性能优秀，能够承受高电压和高温。

4.聚氯乙烯（PVC）：聚氯乙烯是一种常见的塑料绝缘材料，其体积电阻率约为10^12-10^13Ω·m。

PVC具有良好的抗湿性和电绝缘性能，广泛应用于电缆和电线等领域。

5.玻璃纤维：玻璃纤维是一种高温绝缘材料，其体积电阻率约为10^10-10^15Ω·m。

玻璃纤维具有优异的抗拉强度和绝缘性能，被广泛应用于高温绝缘领域。

除了上述常用的绝缘材料外，还有许多其他绝缘材料，如聚苯乙烯、酚醛树脂、聚四氟乙烯等，在实际应用中也起着重要的作用。

这些材料的体积电阻率也有较大的差异，可以根据不同的电气设备和使用环境选择合适的绝缘材料。

综上所述，绝缘材料的体积电阻率是衡量其绝缘性能的一个重要指标。

不同的绝缘材料具有不同的体积电阻率范围，根据实际需求选择适合的绝缘材料可以有效提高电气设备的安全性和可靠性。

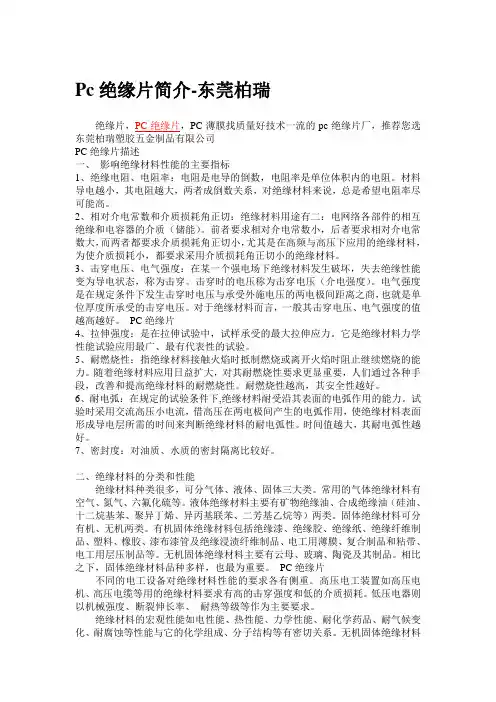

Pc绝缘片简介-东莞柏瑞绝缘片，PC绝缘片，PC薄膜找质量好技术一流的pc绝缘片厂，推荐您选东莞柏瑞塑胶五金制品有限公司PC绝缘片描述一、影响绝缘材料性能的主要指标1、绝缘电阻、电阻率：电阻是电导的倒数，电阻率是单位体积内的电阻。

材料导电越小，其电阻越大，两者成倒数关系，对绝缘材料来说，总是希望电阻率尽可能高。

2、相对介电常数和介质损耗角正切：绝缘材料用途有二：电网络各部件的相互绝缘和电容器的介质（储能）。

前者要求相对介电常数小，后者要求相对介电常数大，而两者都要求介质损耗角正切小，尤其是在高频与高压下应用的绝缘材料，为使介质损耗小，都要求采用介质损耗角正切小的绝缘材料。

3、击穿电压、电气强度：在某一个强电场下绝缘材料发生破坏，失去绝缘性能变为导电状态，称为击穿。

击穿时的电压称为击穿电压（介电强度）。

电气强度是在规定条件下发生击穿时电压与承受外施电压的两电极间距离之商，也就是单位厚度所承受的击穿电压。

对于绝缘材料而言，一般其击穿电压、电气强度的值越高越好。

PC绝缘片4、拉伸强度：是在拉伸试验中，试样承受的最大拉伸应力。

它是绝缘材料力学性能试验应用最广、最有代表性的试验。

5、耐燃烧性：指绝缘材料接触火焰时抵制燃烧或离开火焰时阻止继续燃烧的能力。

随着绝缘材料应用日益扩大，对其耐燃烧性要求更显重要，人们通过各种手段，改善和提高绝缘材料的耐燃烧性。

耐燃烧性越高，其安全性越好。

6、耐电弧：在规定的试验条件下,绝缘材料耐受沿其表面的电弧作用的能力。

试验时采用交流高压小电流，借高压在两电极间产生的电弧作用，使绝缘材料表面形成导电层所需的时间来判断绝缘材料的耐电弧性。

时间值越大，其耐电弧性越好。

7、密封度：对油质、水质的密封隔离比较好。

二、绝缘材料的分类和性能绝缘材料种类很多，可分气体、液体、固体三大类。

常用的气体绝缘材料有空气、氮气、六氟化硫等。

液体绝缘材料主要有矿物绝缘油、合成绝缘油（硅油、十二烷基苯、聚异丁烯、异丙基联苯、二芳基乙烷等）两类。

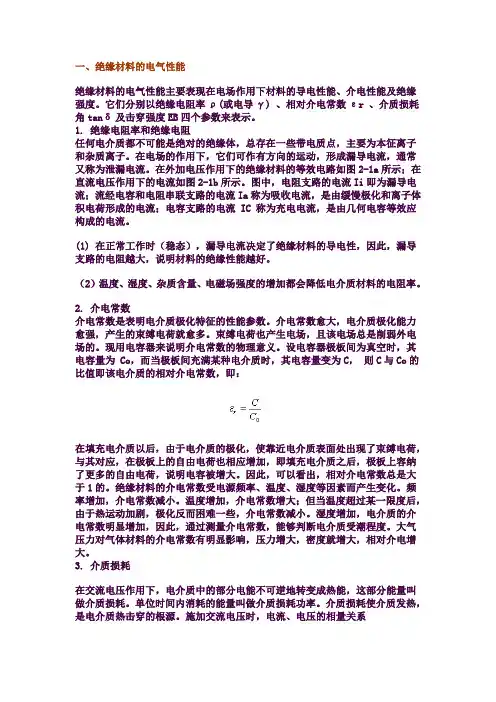

一、绝缘材料的电气性能绝缘材料的电气性能主要表现在电场作用下材料的导电性能、介电性能及绝缘强度。

它们分别以绝缘电阻率ρ(或电导γ) 、相对介电常数εr 、介质损耗角tanδ及击穿强度EB四个参数来表示。

1. 绝缘电阻率和绝缘电阻任何电介质都不可能是绝对的绝缘体，总存在一些带电质点，主要为本征离子和杂质离子。

在电场的作用下，它们可作有方向的运动，形成漏导电流，通常又称为泄漏电流。

在外加电压作用下的绝缘材料的等效电路如图2-1a所示；在直流电压作用下的电流如图2-1b所示。

图中，电阻支路的电流Ii即为漏导电流；流经电容和电阻串联支路的电流Ia称为吸收电流，是由缓慢极化和离子体积电荷形成的电流；电容支路的电流 IC 称为充电电流，是由几何电容等效应构成的电流。

(1) 在正常工作时（稳态），漏导电流决定了绝缘材料的导电性，因此，漏导支路的电阻越大，说明材料的绝缘性能越好。

（2）温度、湿度、杂质含量、电磁场强度的增加都会降低电介质材料的电阻率。

2. 介电常数介电常数是表明电介质极化特征的性能参数。

介电常数愈大，电介质极化能力愈强，产生的束缚电荷就愈多。

束缚电荷也产生电场，且该电场总是削弱外电场的。

现用电容器来说明介电常数的物理意义。

设电容器极板间为真空时，其电容量为 Co，而当极板间充满某种电介质时，其电容量变为C，则C与Co的比值即该电介质的相对介电常数，即：在填充电介质以后，由于电介质的极化，使靠近电介质表面处出现了束缚电荷，与其对应，在极板上的自由电荷也相应增加，即填充电介质之后，极板上容纳了更多的自由电荷，说明电容被增大。

因此，可以看出，相对介电常数总是大于1的。

绝缘材料的介电常数受电源频率、温度、湿度等因素而产生变化。

频率增加，介电常数减小。

温度增加，介电常数增大；但当温度超过某一限度后，由于热运动加剧，极化反而困难一些，介电常数减小。

湿度增加，电介质的介电常数明显增加，因此，通过测量介电常数，能够判断电介质受潮程度。

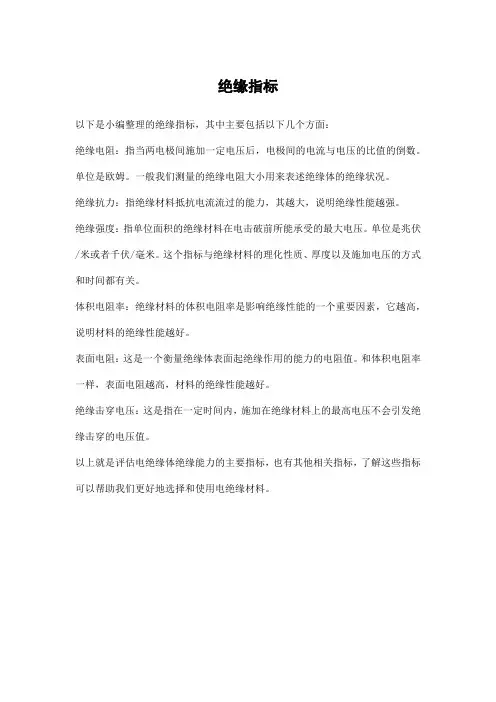

绝缘指标
以下是小编整理的绝缘指标，其中主要包括以下几个方面：
绝缘电阻：指当两电极间施加一定电压后，电极间的电流与电压的比值的倒数。

单位是欧姆。

一般我们测量的绝缘电阻大小用来表述绝缘体的绝缘状况。

绝缘抗力：指绝缘材料抵抗电流流过的能力，其越大，说明绝缘性能越强。

绝缘强度：指单位面积的绝缘材料在电击破前所能承受的最大电压。

单位是兆伏/米或者千伏/毫米。

这个指标与绝缘材料的理化性质、厚度以及施加电压的方式和时间都有关。

体积电阻率：绝缘材料的体积电阻率是影响绝缘性能的一个重要因素，它越高，说明材料的绝缘性能越好。

表面电阻：这是一个衡量绝缘体表面起绝缘作用的能力的电阻值。

和体积电阻率一样，表面电阻越高，材料的绝缘性能越好。

绝缘击穿电压：这是指在一定时间内，施加在绝缘材料上的最高电压不会引发绝缘击穿的电压值。

以上就是评估电绝缘体绝缘能力的主要指标，也有其他相关指标，了解这些指标可以帮助我们更好地选择和使用电绝缘材料。

固体绝缘材料四大核心参数及物理意义固体绝缘材料是电力系统中常用的一种绝缘材料，主要用于隔离和保护电气设备。

在选择固体绝缘材料时，需要考虑四个核心参数，分别是介电常数、介质损耗因数、体积电阻率和介电强度。

介电常数是固体绝缘材料的一个重要参数，它反映了材料在电场中的响应能力。

介电常数越大，材料对电场的响应能力越强，也就是说材料在电场中的极化能力越强。

介电常数可以影响材料的电容性质，因此在电容器等电子元件中，需要选择具有适当介电常数的固体绝缘材料，以满足电容器的设计要求。

介质损耗因数是固体绝缘材料的另一个重要参数，它反映了材料在电场中的能量损耗情况。

介质损耗因数越小，材料在电场中的能量损耗越小，也就是说材料的绝缘性能越好。

在电力系统中，为了保证电气设备的安全和稳定运行，需要选择具有低介质损耗因数的固体绝缘材料，以减少能量损耗和热量产生。

第三个参数是体积电阻率，它是固体绝缘材料的导电性能指标。

体积电阻率越大，材料的绝缘性能越好，也就是说材料的导电性越弱。

在电力系统中，固体绝缘材料需要具有较高的体积电阻率，以保证电气设备的绝缘性能。

如果体积电阻率较低，材料容易发生漏电现象，会导致电气设备的故障甚至损坏。

最后一个参数是介电强度，它是固体绝缘材料的一个重要指标，用来衡量材料在电场中能够承受的最大电压。

介电强度越高，材料的耐电压能力越强，也就是说材料的绝缘性能越好。

在电力系统中，需要选择具有足够高介电强度的固体绝缘材料，以保证电气设备能够承受正常工作电压和瞬态过电压，避免绝缘击穿而引发的事故。

固体绝缘材料的四大核心参数分别是介电常数、介质损耗因数、体积电阻率和介电强度。

这些参数在选择固体绝缘材料时起着重要的作用，直接影响材料的绝缘性能和使用效果。

在实际应用中，需要根据具体的电气设备要求和工作环境条件，综合考虑这些参数，选择合适的固体绝缘材料，以确保电气设备的安全运行和长寿命。

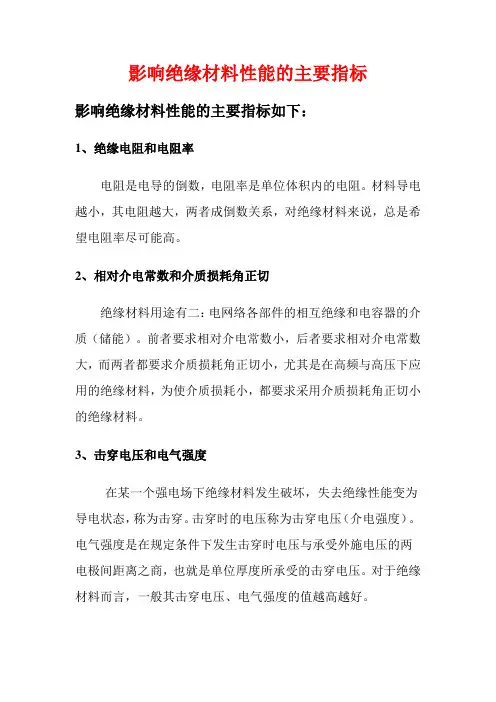

影响绝缘材料性能的主要指标影响绝缘材料性能的主要指标如下：1、绝缘电阻和电阻率电阻是电导的倒数，电阻率是单位体积内的电阻。

材料导电越小，其电阻越大，两者成倒数关系，对绝缘材料来说，总是希望电阻率尽可能高。

2、相对介电常数和介质损耗角正切绝缘材料用途有二：电网络各部件的相互绝缘和电容器的介质（储能）。

前者要求相对介电常数小，后者要求相对介电常数大，而两者都要求介质损耗角正切小，尤其是在高频与高压下应用的绝缘材料，为使介质损耗小，都要求采用介质损耗角正切小的绝缘材料。

3、击穿电压和电气强度在某一个强电场下绝缘材料发生破坏，失去绝缘性能变为导电状态，称为击穿。

击穿时的电压称为击穿电压（介电强度）。

电气强度是在规定条件下发生击穿时电压与承受外施电压的两电极间距离之商，也就是单位厚度所承受的击穿电压。

对于绝缘材料而言，一般其击穿电压、电气强度的值越高越好。

4、拉伸强度是在拉伸试验中，试样承受的最大拉伸应力。

它是绝缘材料力学性能试验应用最广、最有代表性的试验。

5、耐燃烧性指绝缘材料接触火焰时抵制燃烧或离开火焰时阻止继续燃烧的能力。

随着绝缘材料应用日益扩大，对其耐燃烧性要求更显重要，人们通过各种手段，改善和提高绝缘材料的耐燃烧性。

耐燃烧性越高，其安全性越好。

6、耐电弧在规定的试验条件下,绝缘材料耐受沿其表面的电弧作用的能力。

试验时采用交流高压小电流，借高压在两电极间产生的电弧作用，使绝缘材料表面形成导电层所需的时间来判断绝缘材料的耐电弧性。

时间值越大，其耐电弧性越好。

7、密封度对油质、水质的密封隔离比较好。

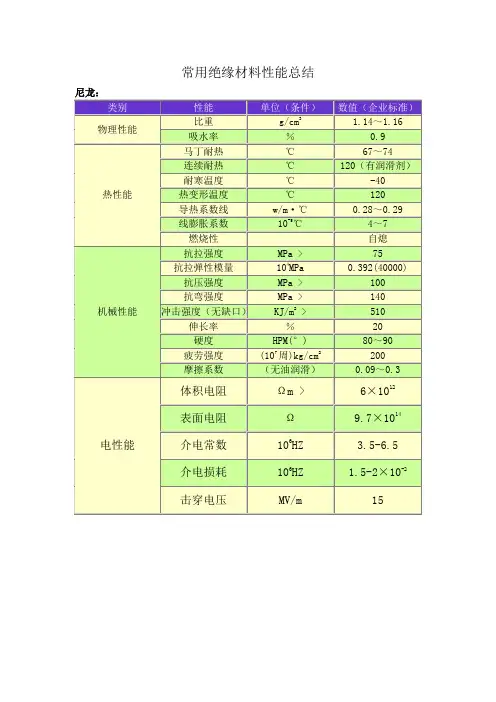

常用绝缘材料性能总结
聚酰亚胺复合薄膜
聚酰亚胺薄膜(Kapton)
1、尺寸：
1）厚度与允许偏差：推荐厚度也可根据用户要求供应
2）宽度：不小于250毫米，偏差±1.6毫米。

根据用户的需要可裁制不同规格的
带。

3）长度：根据用户要求供应
2、性能要求
聚四氟乙烯粘带
3240环氧酚醛层压玻璃布板（符合GB1303-77）
、技术要求：
1、外观：表面应平整光滑，不允许有气泡杂质和其他明显缺陷，允许有轻微擦伤。

边缘应切割整齐，端面不得不分层和裂纹。

2、宽度和长度大于450-980mm，允许公差±15mm。

表3 物理、机械和介电性能
3640环氧酚醛层压玻璃布管
环氧玻璃纤维缠绕绝缘筒性能参数
变压器油
水分1)，mg/L
击穿电压2)，kV
≥6×1010≥1×1010≥5×109。
