直流系统运行规程

直流系统运行规程第一节直流系统的正常运行1、直流系统的运行：1.1直流母线由浮充硅整流装置和蓄电池供电。

蓄电池组正常在浮充方式下运行。

直流母线装设绝缘监测装置和监控装置。

1.2充电装置为1用1备方式。

1.3正常运行时浮充装置电源取自厂用400V保安I段和W段,充电机输入开关1Q1在合，各充电模块交流输入插头插好、交流开关在合闸位、直流输出插头插好、均流控制插头插好，充电机输出开关1Q2 在合闸位供直流母线运行，直流母线联络开关1Q3、2Q3在合闸位，蓄电池与直流母线联络开关Q5在合闸位。

1.4直流母线上各路电源开关按需要投入。

1.5直流系统的一般规定：1.5.1直流母线电压保持在230-235V之间。

1.5.2直流系统对地绝缘电阻应用500V摇表测量，其值不小于1M Q，不允许测相间绝缘。

不能用摇表测充电机的绝缘。

1.5.3热工直流电源的停、送电由热工联系。

1.5.4蓄电池充、放电操作及维护。

1.6充电模块，具有均衡充电、浮充电两种充电功能。

1.6.1蓄电池避免阳光直射，远离热源和易产生明火的地方。

1.6.2蓄电池可在环境温度为一15°C〜45°C范围内正常工作，适宜工作温度为5C〜45C，蓄电池室内应配备必要的调温、通风设施，保持清洁、干燥。

1.6.3蓄电池组放充电由检修人员负责，电气运行人员负责操作和平时的巡视检查、试验及调整。

1.6.4在蓄电池充电过程中，严禁明火靠近。

在蓄电池上工作，最好使用绝缘工具，如使用金属工具，要特别注意防止造成短路。

1.6.5蓄电池组额定电压为220V，浮充运行时，直流母线电压可允许高于额定电压的3〜5%。

1.6.6当直流母线电压低于198±2V时，直流母线欠压报警。

当直流母线电压高于242 + 2V时，直流母线过压报警。

1.6.7当直流系统接地绝缘低于允许值时，绝缘控制装置发接地报警信号，读出接地极性，找到接地回路信号。

1.6.8正常充电时，采用恒压限流充电法，浮充作用的蓄电池充电电压为单体2.30〜2.35V。

＃9、＃10机及网控直流系统运行规程1、设备规范1.1 蓄电池的规范：1.2 充电机的设备规范：1.2.1 机组GZDW-220V 微机控制高频开关充电机参数（＃9、＃10机工作充电机）1.2.2 机组GZDW-220V 微机控制高频开关充电机参数（公用充电机）1.2.3 机组GZDW-110V 微机控制高频开关充电机参数（＃9、＃10机工作及公用充电机）1.2.4 三期网控GZDW-220V 微机控制高频开关充电机参数（工作及公用充电机）1.3 充电模块的设备规范：1.3.1 机组220V高频开关电源模块（工作充电机用）13.2 机组220V高频开关电源模块（公用充电机）1.3.3 机组110V高频开关电源模块（工作及公用充电机用）1.3.4 三期网控220V高频开关电源模块（工作及公用充电机用）1.4 WJY3000A直流系统绝缘在线监测装置规范2、设备简介：2.1 GZDW 220/110V 微机控制高频开关直流电源柜：该充电机是深圳奥特迅电力设备有限公司生产的微机控制高频开关直流电源柜,由110V/220V智能高频开关电源模块组成，该充电机具有自动稳压、稳流性能；均充、浮充自动转换功能。

充电机对蓄电池充电能够实现温度补偿。

2.2 110V/220V智能高频开关电源模块110V/220V智能高频开关电源模块主要技术性能1) 主要功能是将交流电源变换为高品质的直流。

模块构成：全波整流及滤波器、高频变换及高频变压器、高频整流滤波器等。

2) 每个模块内部具有监视功能，能不依赖集中监控器独立工作。

正常工作时，模块能与集中监控器通信，接受监控装置的指令。

3) 模块具有过电压、过电流保护和自动限流、报警等功能。

4) 模块采用PWM调制制式，模块工作频率：70kHz2.3 JKQ-3000B集中监控器JKQ-3000B集中监控器用高频开关直流电源成套装置，配有大屏幕全中文显示和出入键盘，面板同时有报警指示灯。

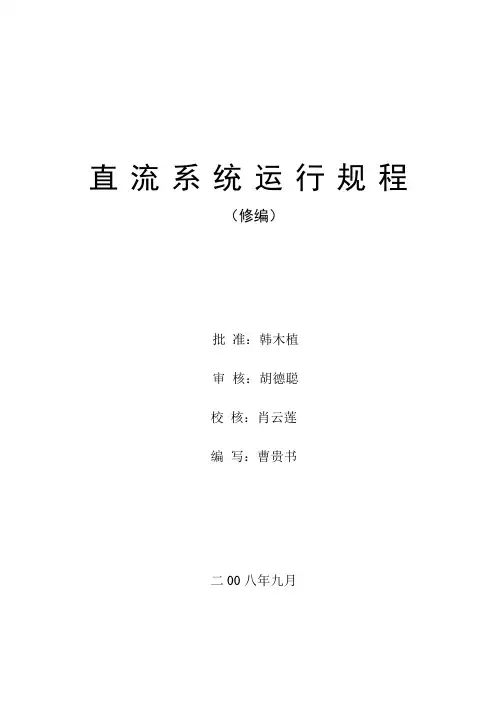

直流系统运行规程（修编）批准：韩木植审核：胡德聪校核：肖云莲编写：曹贵书二00八年九月第一章蓄电池及可控硅整流设备技术参数国电大寨水力发电厂直流电压等级分为220伏（控制电压）、240伏（合闸电压）和48伏（信号电压）三种。

220伏和240伏由两组免维护电池和两组可控硅智能充电装置供给，220伏蓄电池每组由110只电池组成。

48伏由两组可控硅智能充电装置和两组蓄电池供给，48伏蓄电池每组由4只组成。

蓄电池正常情况下均按浮充方式运行，控制电压KM由合闸电压通过二极管降压而得。

1.1蓄电池及可控硅智能充电机的技术参数1.1.1 Ⅰ组电池型号圣阳1GM—300 2V/300Ah容量 300Ah单只电池电压（浮充） 2.23伏产地山东曲阜1.1.2 Ⅱ组电池型号 UXL330-2 2V容量 300Ah单只电池电压（浮充）2.25~2.30V产地广东汤浅蓄电池有限公司1.1.3 Ⅰ组充电机参数型号 ZLP—220/48V制造商：南瑞公司额定电压 U e=220V额定电流 I e=60A交流电源电压 380V输出电压范围 110V—308V输出电流 3A—60A稳压精度<0.5%稳流精度<1%1.1.4 Ⅱ组充电机参数型号： DKZ-220/48V制造商：南瑞公司输入电压：三相交流380V±15%电网频率：50Hz±10%输入过压告警：437V±5V输入久压告警：320V±5V输出电压范围：180—320V连续可调输出限流：（30%——110%）×额定电流×稳压精度：≤±0.5%稳流精度：≤±0.5%纹波系数：≤±0.5%效率：≥94%输出过压告警：325V±5V输出久压告警：196V±2V绝缘电阻：≥10M绝缘强度：输出对地、输入对地、输入对输出施加2KVAC时间1min无飞弧闪络。

相对湿度：≤90%环境温度：-5℃～45℃可闻噪音：≤55dB第二章蓄电池的检查和维护以及注意事项2.1 蓄电池的检查项目2.1.1室内温度和通风及照明情况是否正常；2.1.2蓄电池有无渗漏；2.1.3测量蓄电池的端电压是否符合规定；2.1.4蓄电池连接条螺栓是否紧固，各连接导线是否松动；2.1.5室内是否清洁；2.1.6电池有无异常。

直流系统运行规程1范围本规定了直流系统的管理、运行方式、操作维护及事故处理。

本标准适应于小三峡公司大峡水电站。

2引用标准下列标准包含的条文，通过在本标准中引用而构成标准的条文，在标准出版时，所示版本均为有效。

电力部80——电力工业技术管理法规水电部72——电气事故处理规程3下列人员应通晓本规程4直流系统运行规定4．1直流电是我厂微机保护、自动控制、机组起励、信号装置、事故照明以及开关操作和计算机监控系统的主要电源。

在厂用电中断时，必须保证直流系统稳定、可靠和连续供电。

4．2直流系统所属设备均属厂内管辖，当班值长有权决定直流系统的运行方式。

直流系统设备停送电操作由值长统一指挥。

4．3AS设备停电检修，应轮换进行，并且必须保证至少应有一组直流设备处于正常运行状况。

4．4凡在直流系统设备上进行特殊试验或对设备结构更改，均应有正式批准的方案和图纸。

4．5禁止在直流系统回路上装设与生产无关的负载。

4．6凡涉及在两组直流设备上工作、试验等，均应经发电部批准。

4．7直流系统各级保险容量的选择，应严格按整定值合理配置。

保证在设备操作，特别是在事故情况下，各电气设备操作或联动的可靠性。

4．8蓄电池室应经常保持干燥、清洁和良好的通风，严禁在蓄电池室风点火、吸烟和安装发生电气火花器具4．9蓄电池室应设有通、排风口，由专设的通排风机通过通风管道、通风口，排除室风酸气和可爆气体，通入新空气以防止蓄电池产生可爆气体。

因此，蓄电池室通排风机以及附属设备 ，必须完好和投入正常运行，风门须打开，金属网必须完整和无积灰堵塞。

4．10直流电源或负载电缆更换，变动或拆装，以及新布置直流电缆，必须校验极性正确。

5．直流系统运行方式5．1 220V蓄电池每组配置一套充电—浮充电可控硅装置，两组蓄电池各接一段母线。

母线间设置联络开关，在正常情况下此联络开关断开，蓄电池组与其对应的充电（浮充电）设备并列运行，浮充电设备主要承担母线上的经常负荷，同时以很小电流向蓄电池充电。

直流系统一.概述直流系统即Direct Current system, 是为变电所中的高低压设备提供二次电源，因此它是一个十分重要的设备。

为了保证直流负荷的可靠供电及接地故障迅速选择均采用双电源供电，各直流配出线分段运行。

1.装置特点：正常运行时两套直流系统并联运行，每套直流系统主要由高频开关电源充电机（N+1备份）以及铅酸免维护电池组构成，每套直流系统既可独立运行，又可并联运行。

2.直流装置在运行时，可以进行以下的工作方式：2.1 1#直流系统⇨1#直流母线2.2 2#直流系统⇨2#直流母线2.3 1#2#直流母线并联运行⇨合闸母线、控制母线直流输出电源二.操作1.操作前检查1.1柜内所有空气断路器均设在“OFF”，即断开位置。

1.2交流输入设备，柜体前门上“1GP”或“2GP”（常用交流电源或备用交流电源）指示灯亮。

1.3将柜内“1K”（常用交流电源开关）或“11K”（备用交流电源开关）于“ON”位置。

2. 投入运行2.1将1#直流系统柜内“K4”（电池组隔离开关）于“ON”位置，V1电压表显示数值为1#蓄电池组电压，V2电压表显示数值为1段控制母线电压。

2.2将柜内“3K”（充电机开关）于“ON”位置，V1“充电机电压”显示数值即为充电机电压。

此时电池组处于浮充状态，电压为243V。

如果电池组在充电起始阶段处于限流充电状态，电压要低于以上数值。

A1充电机输出电流表应有电流显示，充电初始电流较大，然后逐渐减小，直至接近于零。

2.3将2#直流系统柜内“K4”（电池组隔离开关）于“ON”位置，V1电压表显示数值为2#直流系统的1#蓄电池组电压，V2电压表显示数值为2#直流系统的1段控制母线电压。

2.4将柜内“23K”（充电机开关）于“ON”位置，V1“充电机电压”显示数值即为2#直流系统充电机电压。

K8可以将一段和二段母线进行联络。

2.5将柜内K5（1段直流电源馈出总投开关）和K25（2段直流电源馈出总投开关）于“ON”位置。

直流系统运行规程概述直流系统是一种电力输送系统，其能够将大功率直流电能通过极远距离的传输，实现大范围能源互联互通。

在直流系统运行中，为了保证其稳定而高效地运行，需要制定一系列的运行规程。

本文将详细介绍直流系统的运行规程。

运行规程1. 直流线路运行规程1.1 直流电能输送的方向应符合现行规定。

并应根据系统容量、线路参数、送电距离及技术经济手段，确定直流电流、直流电压和线路组成。

1.2 直流输电线路应按照现行电力标准进行设计，线路的选点、线路安装、装置与设备的架设和安装、电缆隧道等应满足施工质量验收标准。

1.3 直流线路电流、电压等技术经济参数应符合设计要求，严格掌握直流电压、直流电压调节。

1.4 直流线路中采用的地面电缆的敷设应符合现行公用事业基础设施设计规范，地下电缆敷设要求地质勘察和电缆通道设计符合设计要求。

1.5 直流孤岛将会招致稳定的故障，因此，必须确保系统连接到本地交流电网或其他电网，以使直流系统正常运行。

2. 直流换流站运行规程2.1 直流换流站的建设应符合现行电力规划和建设标准要求。

站内设备及设施应按现行电力设备安装验收管理条例进行验收。

2.2 直流换流站放置的场地应在距离中性采样开关小于2km的范围内选取平整、不易发生灾害等级的地点。

直流换流站场地应根据现行租赁地、征地、绿化及管理制度进行使用和管理。

2.3 直流换流站电气设备应遵守设计标准及现行电气设备安装验收管理条例。

并按照电气设备计划和验收计划进行检测。

2.4 负责直流换流站运行的人员应严格按照“安全第一，预防为主”原则，及时排查隐患，保证设备的正常运行。

3. 直流负荷运行规程3.1 直流负荷板需要符合设计规定、均衡电流分布，以保证负荷板的长期稳定运行。

3.2 直流负荷板的电流、电压、温度等参数应进行准确监测，并及时报警或予以处理。

3.3 直流负荷板的运行应注意及时清洗、查漏，防止漏电、漏水、漏氢等情况的出现。

结论直流系统是一种高效、稳定的电力输送系统，但在运行过程中仍需严格遵守一系列运行规程，以确保其正常、安全的运行，保障电力能源的稳定供给。

直流系统运行规程直流系统运行规程第一章总则第一条本规程的目的是确保直流系统安全稳定运行，保障电网安全稳定运行。

第二条本规程适用于直流输电系统的运行及其有关人员。

第三条直流系统的运行应当在直流系统调度掌控中心统一调度下进行。

第四条直流系统的运行应当符合国家法律法规和相关行业标准、规定。

第五条直流系统的运行，应当遵守安全第一、防备为主的原则。

若显现安全事故，应当对目标进行组织、处置及追溯分析，确保仿佛安全事故不再发生。

第二章直流系统及装置的安全和稳定性评估第六条直流系统调度掌控中心应当定期进行直流系统、装置的安全、稳定性评估。

评估结果应记录并报告相关管理部门。

第七条各级电力部门应当适时出台与直流系统的安全稳定性评估有关的技术规范及措施，以确保直流系统的安全稳定运行，确保电网的安全稳定运行。

第八条直流系统调度掌控中心应当对直流输电线路、变电站、直流设备、直流终端设备的性能及运行进行监视和检测。

并对显现的异常情况适时订立应对措施，保证正常运行。

第三章直流系统日常运行第九条直流系统的调度掌控应当依照计划布置和调配电力资源，以时出电、保电、质电、稳电为原则，布置和调配电力资源以充足市场需求。

需要变更时，应当提前报告，并报经过审核批准后方可执行。

第十条直流系统的电压、频率、有功功率、无功功率等参数应当监视，假如发觉某一参数显现异常，应当立刻对其进行处理。

第十一条直流系统的输电线路及设备应当保持良好的绝缘状态，如发觉绝缘情形不佳的设备应适时处理，确保直流系统的安全牢靠运行。

第十二条直流系统的输电线路、变电站、直流设备、直流终端设备的运行维护应当适时进行。

应当定期进行巡察和维护，如发觉线路、设备显现故障和不安全现象时，应当立刻进行维护和修理和处理。

第四章直流系统应急处理第十三条直流系统调度掌控中心应当建立完善的应急预案，并组织人员定期演练。

应急预案应当包括：应急响应程序、应急气力调配程序、应急交接程序、应急信息报告程序等内容。

直流系统运行规程一、前言为加强直流系统的安全管理，提高直流系统的运行效率，保证电力系统的稳定运行和供电质量，制定本规程。

本规程适用于直流输电系统的运行及维护工作。

二、直流系统运行管理职责2.1 直流系统的运行操作职责1.直流系统的值班操作和监控；2.直流系统的开关控制；3.直流电源系统的监督与管理；4.直流系统的数据采集与上报；5.直流系统的故障管理与处理。

2.2 直流系统的质量安全职责1.全面负责直流系统的安全设备的维护；2.按照规定，贯彻执行主管部门的要求；3.纠正直流系统出现的问题，对其他同仁进行例行考核；4.直流系统防护措施的完善与督促；2.3 直流系统的检查管理职责1.直流系统的管理体系与作业流程的评审、改进；2.定期对直流系统的安全设备进行检查；3.对周边环境及工程设备进行风险评估；4.针对发现的问题制定改进方案。

2.4 直流系统的维护职责1.直流系统设备的定期巡检和维护；2.定期对电流、电压等参数进行测试；3.编制各种设备的维护手册；4.针对设备故障进行维修或更换。

三、直流系统运行规程3.1 系统操作规程1.操作人员应经过相关培训并持有相应证书；2.操作前应进行备电切换及相应验电操作；3.操作前需对周围环境进行检查，确保安全；4.操作时应按照操作流程准确操作，不得随意改变；5.非操作人员不得随意干涉系统操作。

3.2 质量安全规程1.例如火灾、意外爆炸等情况，操作人员需立即采取措施进行抢救；2.系统设备使用前需进行检查，发现问题应及时纠正；3.操作人员应严格遵守操作规程，确保系统安全；4.对于异常情况，操作人员应安排易发生的事故场景模拟训练。

3.3 系统检查规程1.检查人员应经过相关培训并持有相应证书；2.检查前需对周围环境进行检查，确保安全；3.依据检查计划进行检查；4.发现问题应及时纠正并上报。

3.4 系统维护规程1.维护人员应经过相关培训并持有相应证书；2.操作前应进行备电切换及相应验电操作；3.定期对电流、电压等参数进行测试；4.维护操作前需对周围环境进行检查，确保安全；5.对于大型设备的维修，需有专业人员参与。

直流系统运行规程1 正常运行方式1.1 直流系统为单母线分段，正常运行时联络刀闸合入运行。

1.2 直流系统电源由充电硅整流器KGCFA—100/198-360，浮充电硅整流器KGCFA—50/198-360，蓄电池组GF—600组成。

1.3 主合闸电源运行方式：1.3.1 接至Ⅰ段母线的有：a.浮充电硅整流器；b.蓄电池；c.#1机直流润滑油泵；d.#1机出线间；e.6KV配电装置；f.110KV配电装置；g.380V配电装置；h.主控直流试验电源；i.炉控室事故照明；j.输煤380V中央盘；k.主控室事故照明；l.主控室事故照明；m.备用；1.3.2 接至Ⅱ段母线的有：a.充电硅整流器；b.蓄电池；c.#2、3机直流润滑油泵；d.#2机出线间；e.6KV配电装置；f.110KV配电装置；g.380V配电装置；h.事故照明切换屏；i.远动电源；j.净水站380V中央盘；k.#3机603开关合闸电源；l.备用。

1.4 380V配电装置控制电源与合闸合并，其余控制电源可在Ⅰ、Ⅱ段母线上倒换。

1.5 为了尾部端电池不硫化，需要整流器KGV A—5/60向它们定期充电。

1.6 当向蓄电池大充电时，充电硅整流器刀闸打向下，由于尾端电池比前面的蓄电池多通过一项负荷电流，所以在充电过程中应移动充电抽头逐步甩掉尾端电池。

1.7 绝缘电压监查装置：a. 转换开关XK打在“Ⅰ”位置时，可检查Ⅰ段母线绝缘和电压；打在“Ⅱ”位置时，可检查Ⅱ段母线绝缘和电压。

b. 转换开关1XK正常运行时，投在信号位置，当一段母线接地时,切换1XK至“Ⅰ”位置时，测出正母线对地绝缘值，至“Ⅱ”位置，测出负母线对地绝缘值；c. 转换开关CK正常运行时打在“母线”位置。

可测出直流母线电压，打在“+”对地位置，可测出正母线电压，打在“-”对地位置，可测出负母线电压。

1.8 当手动调整蓄电池抽头时，必须将抽头调至相应正确位置，以防直流母线电压中断。

直流系统运行规程直流系统运行规程1主題内容与适用范围1.1本规程规定了公司直流系统的运行管理，操作维护、故障处理等有关事项。

1. 2本规程适用于公司运行人员和生产管理人员对直流系统的运行管理，也可供有关检修人员参考。

2引用标准及參考文献2. 1中国电力行业标准《电力系统用蓄电池直流电源装置运行与维护技术规程》中国经贸委2001-1-1实施。

2.2华电福建发电有限公司安全生产部福建省电力试验研究院直流电源系统运行规范2007.12o2.3珠海泰坦公司直流系统相关说明书3直流系统概述3. 1直流系统的作用3. 1.1直流设备是我公司主要辅助设备之一，担负着供给全厂的继电保护，自动装置，操作，信号电源及开关的合闸电源，中控室经常照明及机组起励电源。

在0.4KY【、I【段厂用电消失时，供给厂内事故照明。

因此，在任何情况下，即使厂用电中断，也必须保证直流电的稳定、可靠和连续供电。

3.2直流系统的组成3.2.1直流系统主要设备有：蓄电池组、TEP-M20/220-F高频开关电源模块单元、TEP-I-G微机控制器单元、TEP-G-E微机型直流系统绝缘监测装置、馈电柜单元。

3.2.2TEP-M20/220-F与TEP-I-G共同组成GZDW微机自控高频开关电源直流系统。

3.2.2.1直流系统其输入交流电源取自继保室动力柜I、II段，设有ATS装置，ATS装置本体上两个空气开关和一个手动/自动切换开关，在正常情况卞，ATS装置手动/自动切换开关在自动位置，交流电源输入I侧空开在合闸，交流电源输入II侧空开在分闸，当I段电源消失时，II段有电源自动合上交流电源输入II侧空开，以保证直流充电装置供电正常。

3.2.2.2自动选择浮充或均充状态对蓄电池进行补充性充电。

3.2.2.3提供直流系统口常小容量负荷。

3.2.3TEP-I-G微机控制器单元3.2. 3.1微机控制单元显示采用人屏幕液晶屏，全中文显示，完成对系统运行参数和工作状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求。

某厂直流系统规程范文第一章总则第一条目的与范围为了规范某厂直流系统的运维工作，确保其安全、稳定、高效地运行，制定本规程。

第二条定义1. 直流系统：指某厂生产线或设备所采用的直流电源及其配套设备。

2. 运维人员：指负责直流系统运维工作的员工。

第三条运维原则1. 安全第一：运维工作必须以人员安全为首要考虑，不得有任何威胁人身安全的行为。

2. 预防为主：运维工作应以预防为主，定期进行巡检、维护和保养，避免出现故障和事故。

3. 及时响应：对于直流系统的故障或事故，运维人员应及时响应并采取相应的措施进行处理，确保故障能够及时恢复。

4. 数据统计：运维人员应定期对直流系统进行数据统计和分析，及时发现并解决问题，提高直流系统的运行效率。

第二章直流系统设备及其运维第四条设备分类根据直流系统的功能和用途，将设备分为主电源设备、配电设备和终端设备。

第五条主电源设备1. 主电源设备应安装在专用的电源机房，并配备相应的电源柜、辅助设备和安全设备。

2. 运维人员应定期对主电源设备进行巡检，检查其运行状况和安全性能，并维护及时更换电源设备中的老化部件。

3. 在发生故障或事故时，运维人员应立即切换到备用电源，并尽快修复故障设备。

第六条配电设备1. 配电设备包括配电柜、开关柜、断路器等，其安装位置应符合设计要求。

2. 运维人员应定期对配电设备进行巡检和维护，检查其运行情况和安全性能，并及时更换老化部件。

3. 在发生故障或事故时，运维人员应尽快切断故障设备，并采取相应的修复和恢复措施。

第七条终端设备1. 终端设备指直流系统的末端使用设备，包括电机、仪表、传感器等。

2. 运维人员应根据设备的使用情况，定期进行巡检和维护，确保其正常运行和准确测量。

3. 对于老化或故障设备，运维人员应及时更换，并进行相应的故障排查和分析。

第三章直流系统运维管理第八条运维计划1. 运维人员应制定年度、季度和月度的运维计划，包括巡检、维护和保养等内容。

2. 运维计划应提前报备并得到领导的批准，确保计划的可行性和有效性。

220V直流系统运行操作规程一、系统简介1、本电站220V直流系统为全站控制、信号、保护、自动装置及事故照明等提供可靠旳直流电源。

为断路器操作机构及机组事故油泵及起励提供可靠旳操作电源。

2、本电站220V直流系统经改造后重要由一块微机监控高频开关电源充电屏（如下简称开关电源屏）、一块相控直流电源充电屏（如下简称相控电源屏）、两块直流馈屏、一组蓄电池组构成。

2.1、开关电源屏重要由整流模块（20A，5个）、监控模块、手自动调压装置、防雷装置、绝缘监测装置、检测及信号装置、交流输入及保护回路、直流输出及保护回路等构成。

2.2、相控电源屏重要由变压隔离装置、可控硅功率单元、可控硅整流控制单元、手自动调压装置、绝缘监测装置、测量保护装置等构成。

2.3、两块直流馈电屏采用母线分段接线，控制电源母线与合闸电源母线通过调压硅链相连，两台充电屏输出分别通过开关1ZKⅠ、1ZKⅠ’和1ZKⅡ、2ZKⅡ’送至Ⅰ段、Ⅱ段合闸母线和硅链调压母线。

2.4、蓄电池组由108个单体电压为2V、容量为300AH旳阀控式密封铅酸蓄电池构成。

二、运行参数及方式规定1、合闸母线电压应控制在220V±10%；2、控制母线电压应控制在220V±2%；3、在25℃旳温度条件下，蓄电池单体浮充电压值为2.25V，蓄电池单体均充电压值为2.35V，如在其他温度条件，充电电压应据厂家有关规定进行校正。

4、蓄电池旳运行环境温度应控制在5～35℃，相对湿度控制在90%如下，充电屏旳运行环境温度应控制在-5～40℃；相对湿度控制在90%如下。

5、蓄电池旳充电（均充、浮流）电流应限制在45A如下；6、蓄电池放电时旳单体电压不得低于1.8V；7、蓄电池容许最大放电电流为900A，放电时间≤1min；8、两块充电屏互为备用，正常状况下开关电源屏采用浮充运行方式主用，相控电源屏采用浮充运行方式备用；9、正常状况下两段母线并列运行，即应使母联开关1MK、2MK同步处在合位。

直流系统运行规程1主题内容和适应范围1.1本规程对直流220V系统的运行方式、巡视检查、运行操作、异常及事故处理等作了具体规定，适用于灯泡贯流水利枢纽直流220V系统的运行；1.2电厂运行人员应全面熟悉和掌握本规程，灯泡贯流电厂维护检修人员、技术管理人员应了解本规程。

2引用标准2.1原电力工业部颁发的《电力工业技术管理法规》2.2原水利电力部颁发的《蓄电池运行规程》2.3直流系统设备厂家有关技术说明书3设备范围和设备技术规范3.1直流220V系统设备说明3.1.1直流220V系统各由直流电源主馈线柜、1#、2#充电柜、母线联络柜组成。

直流电源Ⅰ段、Ⅱ段主馈线每段分#1～#8直流负荷分柜；3.1.2直流220V系统接线形式均为母线分段方式，每段母线均装有一套浮充电装置和一套蓄电池系统，装有二套浮充电装置和二套蓄电池系统。

每组蓄电池由个蓄电池串联组成，连至Ⅰ段、Ⅱ段主馈线；3.1.3每组充电装置配置5台智能高频开关直流电源充电模块，采用N+1冗余方式配置。

正常情况下，充电模块输出一方面给合闸母线供电，另一方面供蓄电池组进行浮充电。

控制母线由合闸母线通过降压装置供电；3.1.4在直流220V系统每段控制母线微机监控装置，负责对各模块的输出电流、电压进行控制，同时也对电源模块的工作情况和母线电压进行监视，一旦故障即告警；3.1.5直流220VⅠ、Ⅱ段控制母线上设有一套型绝缘监察装置，完成对整个直流220V系统的电压和绝缘的监视。

3.1.6当下述条件之一成立时，系统自动启动均充：3.1.6.1系统连续浮充时间超过90天；3.1.6.2交流电源故障，蓄电池放电时间超过10分钟。

3.2主要设备技术规范3.2.1智能高频开关直流电源模块的主要技术规范：3.2.1.1输入电压范围：`3.2.1.2输出电压可调范围：3.2.1.3输出电流额定值：3.2.1.4输出限流值：3.2.1.5稳压精度；稳流精度；纹波系数；综合效率3.2.1.6生产厂家：3.2.2微机直流系统绝缘监测仪主要技术规范3.2.2.1环境温度：3.2.2.2工作电源适应范围：直流3.2.2.3母线电压测量范围：3.2.2.4母线电压测量精度：3.2.2.5母线对地电阻测量范围：3.2.2.6母线对地电阻测量精度：3.2.2.7支路对地电阻测量精度：3.2.2.8监测支路数：3.2.2.9母线绝缘电阻检测时间：自动连续检测母线绝缘电阻，当绝缘电阻下降时，反应时间不大于秒3.2.2.10支路绝缘电阻检测时间：进入支路巡检后，每支路巡检时间不大于秒3.2.2.11绝缘电阻：3.2.3蓄电池的主要技术规范：3.2.3.1型号：3.2.3.2电压：环境温度为，浮充电压为3.2.3.3浮充电流：3.2.3.4容量：3.2.3.5额定运行温度：3.2.3.6生产厂家：3.2.4电池巡检仪主要技术规范3.2.4.1环境温度：3.2.4.2工作电源额定电压：3.2.4.3工作电源范围：3.2.4.4可测量蓄电池电压等级：3.2.4.5电压检测精度：3.2.4.6温度检测范围：3.2.4.7温度检测精度：3.2.4.8数据采集时间间隔：3.2.4.9通讯波特率：4运行规定4.1.1一般规定4.1.2直流母线电压正常变动范围为220 +10 -5V，最高不得超过230V，最低不得低于215V。

直流系统运行规程公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-第一节220V直流系统概述第二节220V直流系统运行方式及操作原则第三节蓄电池第四节110V直流系统第五节直流系统的异常及事故处理附录（1）直流系统充电器切换典型操作票第一节220V直流系统概述1、系统概述本厂共设两套220V直流系统（#1，#2）分别由一套充电设备和一组108节电池（#1 400AH，#2 500AH）组成,#1、#2直流系统交流电源都取自主控楼零米动力配电箱，共用一套WDCX-2G型绝缘在线监测装置。

正常时两套直流系统一套运行，一套备用，均可带全部220V直流负荷。

2、蓄电池参数：本厂共采用两组蓄电池组（#1，#2），#1蓄电池组由108节GM-400AH型电池组成，额定电压220V±5%，密封免维护铅酸蓄电池，浮充电压节，正常情况下无酸雾排出，维护简单。

#2蓄电池组由108节GM-500AH型电池组成，额定电压220V±5%，固定型密封铅酸蓄电池，浮充电压节，正常情况下无酸雾排出，维护简单。

3、充电设备概况：为了保证供电的可靠性，采用两套性能完全相同的BZM-100/220-240型直流电源充电装置，该设备具有如下特点：3.1通过对电池状态的检测，实现对电池的自动充电，保持电池一直处于良好的备用状态，即不欠压又不过充，以保证电池具备额定的容量。

3.2具有较高的抗冲击能力，能满足动力负荷启动的要求。

3.3具有自动恢复功能，实现市电恢复后自动开机→自动选择充电方式→自动定时的充电过程，使电池放出的能量及时得到补充。

3.4具有较高的稳压精度和稳流精度。

3.5设有电池充电限流和整流器输出总限流。

3.6设有过压、过流保护以及整流器超温保护。

3.7设有相序检测、缺相保护和市电电压高/低关机保护。

3.8设有闪光装置、微机直流系统绝缘在线监测装置等报警系统。

4、W DCX-2G微机型直流系统绝缘在线监测及接地故障定位装置。

直流系统运行规程第十九章直流系统正常运行方式19.1直流系统标准运行方式19.1.1直流系统的作用：D供全厂远方操作的开关的合闸电源、储能电源和控制、信号电源；2)供电气继电保护及自动装置、部份热工保护、UPS装置的直流电源；3)供汽机直流油泵电机电源及中频发电机动力电源；4)供全厂事故照明直流电源。

19.1.2我厂直流系统共设有两组母线，正常情况下采用单母线分段运行，两组双投开关操作把手处于蓄电池投入位置，两组母联开关1Q5(2Q5)均断开，蓄电池出口开关1Q4(2Q4)接通，每组母线均装有一套高频微机型直流充电设备和一组阀控式密封免维护铅酸蓄电池，正常运行时由直流充电设备接带负荷并对蓄电池组进行浮充电。

19.1.3每组母线分别设置直流合闸母线和控制母线,直流充电柜及蓄电池均并接于合闸母线，通过自动降压装置与控制母线连接,控制母线调压开关正常情况下应处于“自动”位置。

1.1.14直流合闸母线电压正常浮充运行时为234±2V,控制母线正常应维持在220±5V,每组蓄电池的浮充电流一般不应大于1A,最大不超过5A,发现不符合规定时，应及时通知维护人员调整。

如果电压变动较大，则应检查直流负荷是否太大，以及充电器是否异常，并通知维护人员检查处理。

19.1.5直流系统不得脱离蓄电池运行，两组蓄电池不得长时间并列运行，蓄电池单体电压应经常保持在规定范围内。

19.1.6直流馈线：19.1.6.1正常接于直流I母的负荷：1)合闸母线：11OKV站合闸电源1、380VIA段直流电源1、综合水泵房控制电源、江边泵房控制电源、6KVIIA段合闸电源1、#12机DCS总电源1、91开关合闸电源、#11机直流油泵电源、6KVIA段合闸电源1；2)控制母线:集控室控制电源至#11机励磁调节屏、集控室控制电源至#11机控制台、#11机DCS(UPS)电源1、中频机电源、6KVI1A段控制电源1、集控室常明灯、6KVIA段控制电源1、集控室信号电源、380VHIB段直流电源、#12机整流柜直流电源。

第1篇一、适用范围本规程适用于直流输电系统的操作、维护和管理，包括但不限于换流站、直流线路、直流配电装置等。

二、操作人员要求1. 操作人员应具备相应的专业知识和技能，取得国家规定的相关资格证书。

2. 操作人员应熟悉直流输电系统的组成、工作原理、运行规程及设备性能。

3. 操作人员应具备良好的安全意识和应急处理能力。

三、操作准备1. 检查直流输电系统设备，确保设备状态良好，无异常现象。

2. 检查操作工具、仪器、仪表，确保其完好、准确。

3. 熟悉操作流程，明确操作步骤。

四、操作流程1. 启动直流输电系统（1）检查直流输电系统设备，确保无异常。

（2）按顺序启动换流站、直流线路、直流配电装置等设备。

（3）观察系统运行情况，确保设备正常运行。

2. 停止直流输电系统（1）检查直流输电系统设备，确保无异常。

（2）按顺序停止直流线路、直流配电装置等设备。

（3）停止换流站设备。

3. 故障处理（1）发现故障时，立即报告上级领导。

（2）根据故障情况，采取相应措施进行处理。

（3）故障处理完毕后，恢复直流输电系统运行。

五、操作注意事项1. 操作过程中，严格遵守安全操作规程，确保人身和设备安全。

2. 操作人员应保持良好的精神状态，严禁酒后操作。

3. 操作过程中，注意观察设备运行状态，发现问题及时处理。

4. 操作过程中，保持通讯畅通，确保信息传递准确、及时。

5. 操作结束后，做好记录，整理现场，确保设备正常运行。

六、维护与管理1. 定期对直流输电系统设备进行检查、保养，确保设备状态良好。

2. 定期对操作人员进行培训，提高操作技能和安全意识。

3. 建立健全操作规程、管理制度，确保直流输电系统安全、稳定运行。

4. 加强与相关部门的沟通与协作，确保直流输电系统高效、有序运行。

本规程自发布之日起实施，原有规程与本规程不一致的，以本规程为准。

第2篇一、概述直流输电系统是电力系统的重要组成部分，具有输电距离远、输送容量大、线路损耗低、抗干扰能力强等优点。

直流电力系统安全运行及操作规程一、安全运行规程1.设备运行检查：在系统各设备运行之前，必须进行全面的检查，包括设备的绝缘状况、接线是否牢固以及设备的充电和放电状况等。

同时，还要及时排除设备故障和隐患。

2.电流和电压的控制：直流电力系统中的电流和电压必须严格控制，以保证电网的安全运行。

对于电流和电压超过规定范围的情况，要及时采取措施予以控制。

3.运行温度控制：直流电力系统各设备和导线内部的运行温度必须控制在安全范围内，超过规定范围的情况必须及时进行故障排除和维修。

4.频率控制：直流电力系统的频率必须稳定，不得出现频率偏离规定范围的情况。

对于频率异常的情况，要及时调整设备和控制系统，以保证电网的稳定运行。

5.维护保养：直流电力系统的设备和设施定期进行维护保养，包括清洁设备、检查接线和连接器、润滑设备等。

定期对设备进行检修，确保设备正常运行。

6.事故处理：对于直流电力系统中的各种事故，必须制定相应的应急预案，并通过演练等方式提高应急处理能力。

及时处理事故，减少事故对电力系统的影响。

二、操作规程1.人员操作要求：直流电力系统的操作人员必须经过专业培训，并持有相关的操作证书。

操作人员必须熟悉设备和系统的运行原理及操作规程，遵循操作流程和操作步骤进行操作。

2.安全用电：任何对直流电力系统的操作必须进行安全用电操作，包括佩戴绝缘手套、绝缘鞋等防护措施，确保人身安全。

3.设备操作：对于直流电力系统的主要设备，必须按照操作规程进行正确的操作，包括开关操作、调节操作等。

严禁任何违反规程和操作程序的操作行为。

4.仪器仪表使用：使用直流电力系统的仪器仪表时，必须严格按照操作规程进行正确操作，同时保证仪器仪表的准确性和可靠性。

5.紧急处理：对于直流电力系统中的紧急情况，操作人员必须迅速判断和处理。

对于无法处理的情况，必须及时向上级报告，并采取相应措施予以处理。

6.巡视巡检：对于直流电力系统的各设备和设施，必须定期进行巡视巡检，检查设备的运行情况和接线状态，及时发现并处理潜在故障。

直流系统运行方式补充修订一、蓄电池的运行方式1、主厂房蓄电池的正常运行方式为分裂运行，一般情况下蓄电池充电装置，监控装置，直流接地选线装置，电压监察装置必须与其并列，需要检修时可以退出任一一组蓄电池运行。

2、净化站的蓄电池单独运行，蓄电池与充电装置并列运行。

二、直流母线的运行方式1、正常情况下主厂房220V直流系统的充电母线和控制母线必须对应于一组蓄电池组，充电装置不得单独向负载供电。

2、正常情况下主厂房内的直流母线应分裂运行，解列点设在电子间直流屏1QS、2QS开关。

3、发变组控制小母线正常时应分裂运行，两组蓄电池到小母线KMI的两路电源均投入，解列点设在电子间同期屏10DK。

两组蓄电池到小母线KMII的两路电源均投入，解列点设在发变组保护柜4DK（＃3机组设在＃2启备变保护A屏）。

4、发变组保护小母线正常时应分裂运行，两组蓄电池到小母线BMI的两路电源均投入，解列点设在电子间发变组保护屏8DK。

两组蓄电池到小母线BMII的两路电源均投入，解列点设在发变组保护柜2DK（＃3机组设在＃2启备变保护A屏）。

5、6kV工作段正常运行时直流控制小母线分裂运行，解列点设在工作B段＃18柜。

6、6kV公用段正常运行时直流控制小母线分裂运行，解列点设在公用B段＃25柜。

7、400V保安A、B段正常运行时直流控制小母线分裂运行,解列点设在保安段进线柜。

8、400V工作段的直流控制小母线正常运行时分裂运行，解列点设在母联开关柜内。

9、照明段和检修段的控制小母线正常运行时分裂运行，解列点设在照明段。

三、升压站直流系统的运行方式1.220kV继电器小室直流母线分别取自＃1机和#2机组I段直流母线，正常运行时应分裂运行，机组到升压站直流屏的两路开关均合闸，升压站的直流屏母联开关分闸运行。

2.直流控制I段小母线和直流保护电源I段小母线正常运行时应分裂运行，BM1、KM1有I段母线供电，母联开关在合闸位置，解裂点设在石掌乙线高频保护柜。

直流系统安全运行规程1范围本规程规定了直流系统的设备规范、运行方式、维护与事故处理原则。

本规程适用于动力分厂整流三所所维护的直流系统。

2引用标准本规程引用行业标准DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》以及设备使用说明书上的有关规定参照执行。

3直流设备技术参数3.1 蓄电池参数设备名称规格电瓶数单电池电压整流所蓄电池2× 300Ah1082V空压所65Ah1812 V净化所40Ah1812V炭素所3.2 GZS智能高频开关直流电源屏参数输入电压380V± 20％输入电压频率50Hz± 10％输入过压保护418V± 5V输入欠压保护323± 5V输出电压范围180V～ 320V 连续可调控制母线输出电流10A合 . 控制母线电压220V输出模块间电流不平衡度±≤ 5％稳压精度≤ ±0.5％稳流精度≤ ±0.5％波纹系数≤ ±0.5％工作效率≥ 90％输出过压236V±2V输出欠压保护190V±2V输入对地绝缘强度2000VAC ，时间输出对地绝缘强度2000VAC ，时间输入对输出绝缘强度2000VAC ，时间通讯接口RS4853.3各充电屏整流模块数量与额定电流1min，漏电流≤30mA 1min，漏电流≤30mA 1min，漏电流≤ 30mA充电屏模块数量 (个 )单个模块额定电流 (A)整流所直流 1 号充电屏320整流所直流 2 号充电屏320空压所充电屏210净化所充电屏210炭素所充电屏4直流系统正常运行方式及操作原则4.1整流所 220V 直流系统4.1.1整流所直流系统 1 号、 2 号充电柜正常通过开关分别接于Ⅰ、Ⅱ段直流母线，1、2组蓄电池组通过保险和开关接于Ⅰ、Ⅱ段直流母线浮充电，控制及动力直流负荷、事故照明、 UPS 电源接于Ⅰ段直流母线，Ⅰ、Ⅱ段直流母线联络开关断开。
