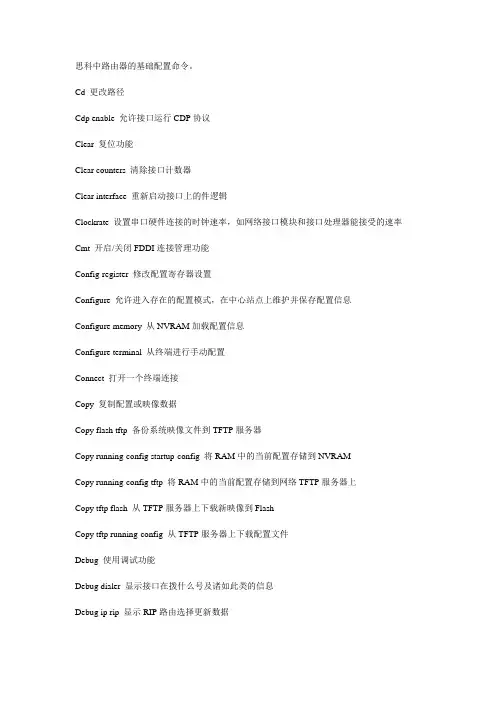

思科中路由器的基础配置命令。
Cd 更改路径
Cdp enable 允许接口运行CDP协议
Clear 复位功能
Clear counters 清除接口计数器
Clear interface 重新启动接口上的件逻辑
Clockrate 设置串口硬件连接的时钟速率，如网络接口模块和接口处理器能接受的速率
Cmt 开启/关闭FDDI连接管理功能
Config-register 修改配置寄存器设置
Configure 允许进入存在的配置模式，在中心站点上维护并保存配置信息
Configure memory 从NVRAM加载配置信息
Configure terminal 从终端进行手动配置
Connect 打开一个终端连接
Copy 复制配置或映像数据
Copy flash tftp 备份系统映像文件到TFTP服务器
Copy running-config startup-config 将RAM中的当前配置存储到NVRAM
Copy running-config tftp 将RAM中的当前配置存储到网络TFTP服务器上
Copy tftp flash 从TFTP服务器上下载新映像到Flash
Copy tftp running-config 从TFTP服务器上下载配置文件
Debug 使用调试功能
Debug dialer 显示接口在拨什么号及诸如此类的信息
Debug ip rip 显示RIP路由选择更新数据
Debug ipx routing activity 显示关于路由选择协议(RIP)更新数据包的信息
Debug ipx sap 显示关于SAP（业务通告协议）更新数据包信息
Debug isdn q921 显示在路由器D通道ISDN接口上发生的数据链路层（第2层）的访问过程
Debug ppp 显示在实施PPP中发生的业务和交换信息
Delete 删除文件
路由器基本原理和结构体系
［ 作者：佚名 转贴自： 点击数：508 文章录入：晨光 ］
编者按：从本期开始的华为企业网络技术广场，以其全线路由器与交换机产品为基础，将展示华为完整的企业网络解决方案。基于自主研发的技术与产品，华为可以满足不同用户构建企业网络的需求。
路由器基本原理和结构体系
路由器在IP网络中的位置
整个IP网络由许多子网络构成，各子网络又由许多主机组成。子网内部的主机通信，由链路协议直接进行；子网之间的主机通信，要通过路由器来完成。路由器是多个子网的成员，在它的内部有一张表示Net ID与下一跳端口对应关系的路由表。通信起点主机发出IP包被路由器接收后，路由器查路由表，确定下一跳输出端口，发给下一台路由器，这台路由器又转发给另外一台路由器，用这样一跳接着一跳的方式，直到通信终点另一台主机收到这个IP包。
IP协议把网络划分为物理层（L1）、链路层（L2）、网络层（L3）、传输层（L4）及应用层（L7）五个层次。处理物理层的设备为集线器，处理链路层的设备为L2以太交换机，路由器是在网络层转发数据的设备。L3以太网交换机是IP网络路由器的特例，通常只有以太线路接口，工作在纯以太网络环境中。
路由器工作原理
路由表是工作在IP协议网络层实现子网之间转发数据的设备。路由器内部可以划分为控制平面和数据通道。在控制平面上，路由协议可以有不同的类型。路由器通过路由协议交换网络的拓扑结构信息，依照拓扑结构动态生成路由表。在数据通道上，转发引擎从输入线路接收IP包后，分析与修改包头，使用转发表查找输出端口，把数据交换到输出线路上。转发表是根据路由表生成的，其表项和路由表项有直接对应关系，但转发表的格式和路由表的格式不同，它更适合实现快速查找。转发的主要流程包括线路输入、包头分析、数据存储、包头修改和线路输出。
路由协议根据网络拓扑结构动态生成路由表。IP协议把整个网络划分为管理区域，这些管理区域称为自治域，自治域区号实行全网统一管理。这样，路由协议就有域内协议和域间协议之分。域内路由协议，如OSPF、IS-IS，在路由器间交换管理域内代表网络拓扑结构的链路状态，根据链路状态推导出路由表。域间路由协议相邻节点交换数据，不能使用多播方式，只能采用指定的点到点连接。
一、NAT概述
NAT（Network Address Translation）网络地址转换，其功能是将企业内部自行定义的非法IP地
址转换为Internet公网上可识别的合法IP地址。
由于现行IP地址标准——IPv4的限制，Internet面临着IP地址空间短缺的问题，从ISP申请并
给企业的每位员工分配一个合法IP地址是不现实的。NAT技术能较好解决现阶段IPV4地址短
缺的问题。
目前，神州数码所有路由器产品，包括DCR-2500系列、DCR-1700系列和DCR-3600系列，均
支持NAT功能，且功能丰富。下面简要介绍神州数码路由器NAT的原理。
二、NAT原理及配置简介
NAT设备维护一个状态表，用来把非法的IP地址映射到合法的IP地址上去。
我们以DCR-1700路由器为例。
运行： Router(config)#show ip nat translation
显示应为： Inside local，即内部局部地址——在内部网络上一个主机分配到的IP地址，通常是网管人员自己定义的私有地址。 Inside global，即内部全局地址——一个合法的IP地址，向外部网络描述一个或多个本地合法IP地址。 Outside local，即外部局部地址——出现在内部网络的一个外部主机的IP地址。不一定是合法地址，它可以在内部网络中，从可路由的地址空间进行分配。 Outside global，即外部全局地址——主机的拥有者在外部网络上分配给主机的IP地址。该地址可以从全局可路由地址或网络空间进行分配。
神州数码路由器目前支持内部地址翻译、外部地址翻译和双向地址翻译功能。
内部地址翻译包括：源地址的静态单一地址翻译、源地址的静态子网翻译、源地址静态tcp翻译、
源地址静态udp翻译、源地址访问列表＋地址池翻译、源地址访问列表＋设备接口翻译、目的地
址访问列表＋地址池翻译。
外部地址翻译包括：源地址的静态单一地址翻译、源地址的静态子网翻译、源地址静态tcp翻译、

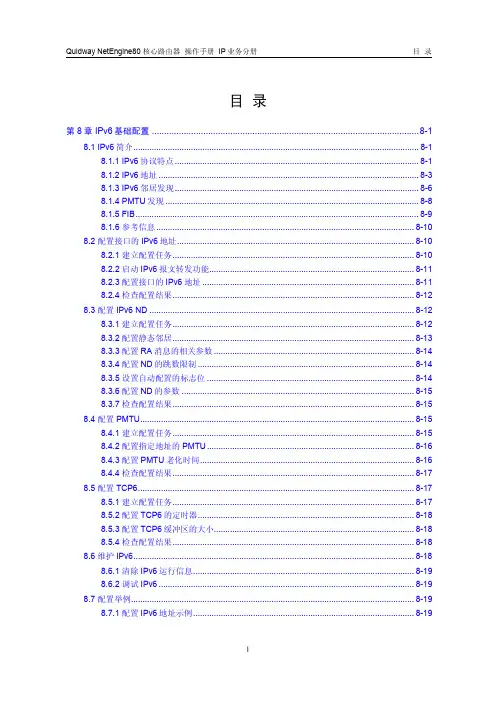

Quidway NetEngine80 核心路由器 操作手册 IP业务分册 目 录
i 目 录
第8章 IPv6基础配置.............................................................................................................8-1 8.1 IPv6简介............................................................................................................................8-1 8.1.1 IPv6协议特点..........................................................................................................8-1 8.1.2 IPv6地址.................................................................................................................8-3 8.1.3 IPv6邻居发现..........................................................................................................8-6 8.1.4 PMTU发现..............................................................................................................8-8 8.1.5 FIB...........................................................................................................................8-9 8.1.6 参考信息................................................................................................................8-10 8.2 配置接口的IPv6地址.......................................................................................................8-10 8.2.1 建立配置任务.........................................................................................................8-10 8.2.2 启动IPv6报文转发功能.........................................................................................8-11 8.2.3 配置接口的IPv6地址............................................................................................8-11 8.2.4 检查配置结果.........................................................................................................8-12 8.3 配置IPv6 ND...................................................................................................................8-12 8.3.1 建立配置任务.........................................................................................................8-12 8.3.2 配置静态邻居.........................................................................................................8-13 8.3.3 配置RA消息的相关参数.......................................................................................8-14 8.3.4 配置ND的跳数限制..............................................................................................8-14 8.3.5 设置自动配置的标志位..........................................................................................8-14 8.3.6 配置ND的参数.....................................................................................................8-15 8.3.7 检查配置结果.........................................................................................................8-15 8.4 配置PMTU.......................................................................................................................8-15 8.4.1 建立配置任务.........................................................................................................8-15 8.4.2 配置指定地址的PMTU..........................................................................................8-16 8.4.3 配置PMTU老化时间.............................................................................................8-16 8.4.4 检查配置结果.........................................................................................................8-17 8.5 配置TCP6........................................................................................................................8-17 8.5.1 建立配置任务.........................................................................................................8-17 8.5.2 配置TCP6的定时器..............................................................................................8-18 8.5.3 配置TCP6缓冲区的大小.......................................................................................8-18 8.5.4 检查配置结果.........................................................................................................8-18 8.6 维护IPv6..........................................................................................................................8-18 8.6.1 清除IPv6运行信息................................................................................................8-19 8.6.2 调试IPv6...............................................................................................................8-19 8.7 配置举例...........................................................................................................................8-19 8.7.1 配置IPv6地址示例................................................................................................8-19 Quidway NetEngine80 核心路由器 操作手册 IP业务分册 目 录
