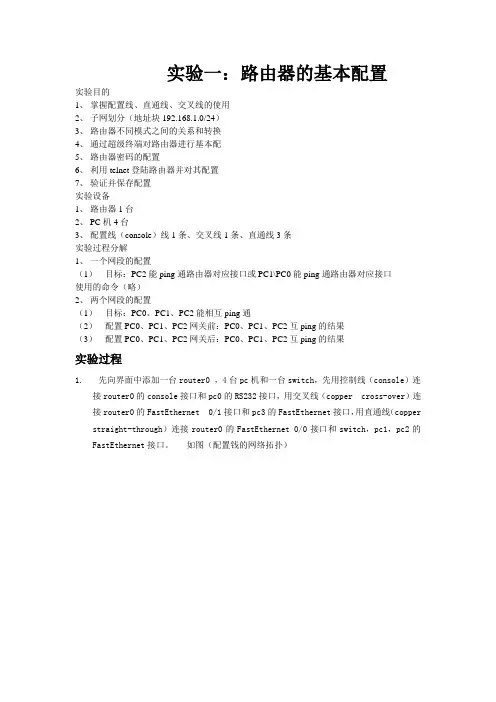

实验一：路由器的基本配置
实验目的
1、 掌握配置线、直通线、交叉线的使用
2、 子网划分（地址块192.168.1.0/24）
3、 路由器不同模式之间的关系和转换
4、 通过超级终端对路由器进行基本配
5、 路由器密码的配置
6、 利用telnet登陆路由器并对其配置
7、 验证并保存配置
实验设备
1、 路由器1台
2、 PC机4台
3、 配置线（console）线1条、交叉线1条、直通线3条
实验过程分解
1、 一个网段的配置
（1） 目标：PC2能ping通路由器对应接口或PC1\PC0能ping通路由器对应接口
使用的命令（略）
2、 两个网段的配置
（1） 目标：PC0、PC1、PC2能相互ping通
（2） 配置PC0、PC1、PC2网关前：PC0、PC1、PC2互ping的结果
（3） 配置PC0、PC1、PC2网关后：PC0、PC1、PC2互ping的结果
实验过程
1. 先向界面中添加一台router0 ，4台pc机和一台switch，先用控制线（console）连接router0的console接口和pc0的RS232接口，用交叉线（copper cross-over）连接router0的FastEthernet 0/1接口和pc3的FastEthernet接口，用直通线（copper
straight-through）连接router0的FastEthernet 0/0接口和switch，pc1，pc2的FastEthernet接口。 如图（配置钱的网络拓扑）
2. 点击pc0进入Desktop的Terminal， 如图
3. 进入Terminal后，如图
4. 点击OK进入代码，进入代码编辑界面，如图
5.输入no，按回车键，编辑代码 。如图

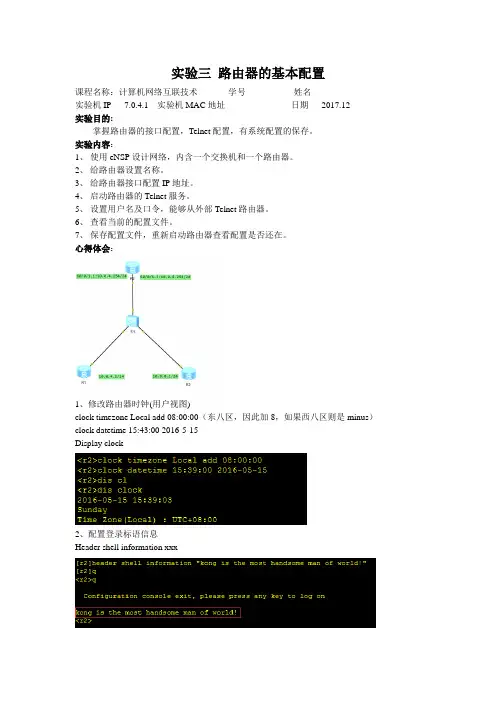

实验三 路由器的基本配置
课程名称：计算机网络互联技术 学号___ 姓名_____
实验机IP___7.0.4.1__实验机MAC地址_____________ 日期___2017.12__
实验目的:
掌握路由器的接口配置，Telnet配置，有系统配置的保存。
实验内容：
1、 使用eNSP设计网络，内含一个交换机和一个路由器。
2、 给路由器设置名称。
3、 给路由器接口配置IP地址。
4、 启动路由器的Telnet服务。
5、 设置用户名及口令，能够从外部Telnet路由器。
6、 查看当前的配置文件。
7、 保存配置文件，重新启动路由器查看配置是否还在。
心得体会：
1、修改路由器时钟(用户视图)
clock timezone Local add 08:00:00（东八区，因此加8，如果西八区则是minus）
clock datetime 15:43:00 2016-5-15
Display clock
2、配置登录标语信息
Header shell information xxx
3、设置路由器console登录密码
User-interface console 0
Authentication-mode password
Set authentication password cipher xxx
idle-time out 20 0（20是每次输入密码可以保持登录状态的最长时间）
4、配置链路聚合功能
（1）在修改接口的速率和双工模式之前应先关闭接口的自协商功能，然后将S1上的G0/0/9和G0/0/10接口的速率配置为100 Mbit/s，工作模式配置为全双工模式：
Int G 0/0/9
Undo negotiation auto
Speed 100
Duplex full
（2）配置手动模式的链路聚合
福州大学数学与计算机科学学院
《计算机网络》上机实验报告
专业和班级 2012级 02班
成绩
姓名 詹小青 学号 031201206
课程名称 计算机网络 实验名称 路由器基本配置
实验目的和要求
1. 认识路由器基本组成、作用；
2. 了解几种路由协议的特性、用法；
3. 掌握路由器的基本配置和系统管理；
4. 初步掌握直连路由、静态路由、缺省路由的配置
知
识
理
论
基
础 简要解释下面网络术语。
1. 简述路由器的组成和作用。
（1）路由器的组成大致可以分成两部分：内部构件和外部构件
内部构件：
1）RAM（随机存储器）
功能：存放路由表；存放ARP告诉缓存；存放快速交换缓存；存放分组交换缓冲；存放解压后的IOS；路由器加电后，存放running配置文件；
特点：重启或者断电后，RAM中的内容丢失。
2）NVRAM（非易失性RAM）
功能：存储路由器的startup配置文件；存储路由器的备份；
特点：重启或者断电后内容不丢失。
3）FLASH（快速闪存）
功能：存放IOS和微代码；
特点：重启或者断电后内容不丢失；可存放多个IOS版本（在容量许可的前提下）；允许软件升级不需替换CPU中的芯片。
4）ROM(只读存储器)
功能：存放POST诊断所需的指令；存放mini-ios；存放ROM监控模式的代码；
特点：ROM中的软件升级需要更换CPU的芯片。
5）CPU（中央处理器）：功能衡量路由器性能的重要指标，负责路由计算，路由选择等。
6）背板：背板能力是一个重要参数，尤其在交换机中。
外部构件：各种接口：主要有以太口（10M），快速以太口（100M），只适应以太
口（10M/100M）,光纤口（1000M），console口），辅助口（AUX口），以及开关和电源。
（2）路由器的作用：
连通不同的网络：从过滤网络流量的角度来看，路由器使用专门的软件协议从逻辑上对整个网络进行划分，使用路由器转发和过滤数据的速度往往要比只查看数据包物理地址的交换机慢。对于那些结构复杂的网络，使用路由器可以提高网络的整体效率，路由器的另外一个明显优势就是可以自动过滤网络广播。
一、NAT概述
NAT（Network Address Translation）网络地址转换，其功能是将企业内部自行定义的非法IP地
址转换为Internet公网上可识别的合法IP地址。
由于现行IP地址标准——IPv4的限制，Internet面临着IP地址空间短缺的问题，从ISP申请并
给企业的每位员工分配一个合法IP地址是不现实的。NAT技术能较好解决现阶段IPV4地址短
缺的问题。
目前，神州数码所有路由器产品，包括DCR-2500系列、DCR-1700系列和DCR-3600系列，均
支持NAT功能，且功能丰富。下面简要介绍神州数码路由器NAT的原理。
二、NAT原理及配置简介
NAT设备维护一个状态表，用来把非法的IP地址映射到合法的IP地址上去。
我们以DCR-1700路由器为例。
运行： Router(config)#show ip nat translation
显示应为： Inside local，即内部局部地址——在内部网络上一个主机分配到的IP地址，通常是网管人员自己定义的私有地址。 Inside global，即内部全局地址——一个合法的IP地址，向外部网络描述一个或多个本地合法IP地址。 Outside local，即外部局部地址——出现在内部网络的一个外部主机的IP地址。不一定是合法地址，它可以在内部网络中，从可路由的地址空间进行分配。 Outside global，即外部全局地址——主机的拥有者在外部网络上分配给主机的IP地址。该地址可以从全局可路由地址或网络空间进行分配。
神州数码路由器目前支持内部地址翻译、外部地址翻译和双向地址翻译功能。
内部地址翻译包括：源地址的静态单一地址翻译、源地址的静态子网翻译、源地址静态tcp翻译、
源地址静态udp翻译、源地址访问列表＋地址池翻译、源地址访问列表＋设备接口翻译、目的地
址访问列表＋地址池翻译。
外部地址翻译包括：源地址的静态单一地址翻译、源地址的静态子网翻译、源地址静态tcp翻译、
