实验一：路由器的基本配置
实验目的
1、 掌握配置线、直通线、交叉线的使用
2、 子网划分（地址块192.168.1.0/24）
3、 路由器不同模式之间的关系和转换
4、 通过超级终端对路由器进行基本配
5、 路由器密码的配置
6、 利用telnet登陆路由器并对其配置
7、 验证并保存配置
实验设备
1、 路由器1台
2、 PC机4台
3、 配置线（console）线1条、交叉线1条、直通线3条
实验过程分解
1、 一个网段的配置
（1） 目标：PC2能ping通路由器对应接口或PC1\PC0能ping通路由器对应接口
使用的命令（略）
2、 两个网段的配置
（1） 目标：PC0、PC1、PC2能相互ping通
（2） 配置PC0、PC1、PC2网关前：PC0、PC1、PC2互ping的结果
（3） 配置PC0、PC1、PC2网关后：PC0、PC1、PC2互ping的结果
实验过程
1. 先向界面中添加一台router0 ，4台pc机和一台switch，先用控制线（console）连接router0的console接口和pc0的RS232接口，用交叉线（copper cross-over）连接router0的FastEthernet 0/1接口和pc3的FastEthernet接口，用直通线（copper
straight-through）连接router0的FastEthernet 0/0接口和switch，pc1，pc2的FastEthernet接口。 如图（配置钱的网络拓扑）
2. 点击pc0进入Desktop的Terminal， 如图
3. 进入Terminal后，如图
4. 点击OK进入代码，进入代码编辑界面，如图
5.输入no，按回车键，编辑代码 。如图
路由的基本配置
路由的基本配置是指在网络设备上，为实现网络数据的传递和路由规则的管理而进行的一系列设置和调整。路由是网络中不同子网之间进行数据传输的方式，通过将数据包从源地址传输到目标地址，实现子网之间的通信和数据的传递。下面是关于路由的基本配置的详细说明：
1. 路由器的基本配置
路由器是实现网络数据传输和子网之间通信的关键设备，进行路由器的基本配置是使用路由器进行网络通信的前提。基本配置包括主机名称、主机地址、网关、子网掩码等参数的设置。主机名称是路由器在网络中的标识，可以根据需要进行设置。主机地址是路由器的IP地址，用于唯一标识一个路由器。网关是路由器连接不同网络之间的接口，用于数据传递和转发。子网掩码是用于确定子网地址的一段位数，用于划分不同的子网。
2. 路由表的配置
路由表是路由器用来存储路由信息和实现路由选择的关键数据结构。路由表中存储了与路由器相连的网络和相应的下一跳路径。路由器在进行数据传输时，会根据路由表来选择最优的路径进行数据传输。路由表的配置包括添加路由、删除路由、调整路由优先级等操作。添加路由是指将需要通信的目的地址和相应的下一跳路径添加到路由表中，以便实现数据的传递。删除路由是指将不再需要通信的目的地址和相应的下一跳路径从路由表中移除，以释放资源和减少路由表的规模。调整路由优先级是指根据网络拓扑结构的变化或者其他需要，改变路由的优先级顺序，以更好地适应网络环境的变化。
3. 动态路由协议的配置
动态路由协议是路由器之间自动交换网络路由信息和计算最佳路径的一种协议。通过动态路由协议，路由器可以自动学习到其他路由器的路由信息，以及计算出最优的路径进行数据传输。常见的动态路由协议包括RIP、OSPF、BGP等。配置动态路由协议需要设置协议类型、邻居关系、路由计算规则等。协议类型是指选择适合网络环境的动态路由协议，不同的协议有不同的特点和适用场景。邻居关系是指配置路由器之间建立邻居关系，以便交换路由信息和计算最佳路径。路由计算规则是指设定计算最佳路径的规则，如避免环路、考虑带宽等因素。

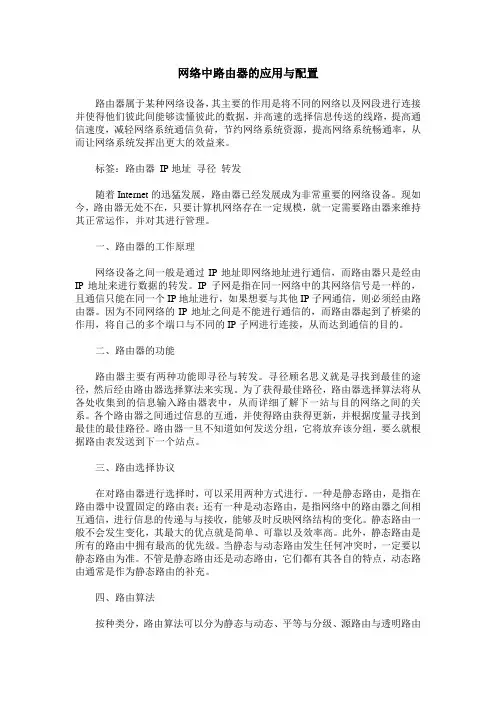

网络中路由器的应用与配置
路由器属于某种网络设备，其主要的作用是将不同的网络以及网段进行连接并使得他们彼此间能够读懂彼此的数据，并高速的选择信息传送的线路，提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从而让网络系统发挥出更大的效益来。
标签：路由器 IP地址 寻径 转发
随着Internet的迅猛发展，路由器已经发展成为非常重要的网络设备。现如今，路由器无处不在，只要计算机网络存在一定规模，就一定需要路由器来维持其正常运作，并对其进行管理。
一、路由器的工作原理
网络设备之间一般是通过IP地址即网络地址进行通信，而路由器只是经由IP地址来进行数据的转发。IP子网是指在同一网络中的其网络信号是一样的，且通信只能在同一个IP地址进行，如果想要与其他IP子网通信，则必须经由路由器。因为不同网络的IP地址之间是不能进行通信的，而路由器起到了桥梁的作用，将自己的多个端口与不同的IP子网进行连接，从而达到通信的目的。
二、路由器的功能
路由器主要有两种功能即寻径与转发。寻径顾名思义就是寻找到最佳的途径，然后经由路由器选择算法来实现。为了获得最佳路径，路由器选择算法将从各处收集到的信息输入路由器表中，从而详细了解下一站与目的网络之间的关系。各个路由器之间通过信息的互通，并使得路由获得更新，并根据度量寻找到最佳的最佳路径。路由器一旦不知道如何发送分组，它将放弃该分组，要么就根据路由表发送到下一个站点。
三、路由选择协议
在对路由器进行选择时，可以采用两种方式进行。一种是静态路由，是指在路由器中设置固定的路由表；还有一种是动态路由，是指网络中的路由器之间相互通信，进行信息的传递与与接收，能够及时反映网络结构的变化。静态路由一般不会发生变化，其最大的优点就是简单、可靠以及效率高。此外，静态路由是所有的路由中拥有最高的优先级。当静态与动态路由发生任何冲突时，一定要以静态路由为准。不管是静态路由还是动态路由，它们都有其各自的特点，动态路由通常是作为静态路由的补充。
ZXR10路由器基本操作和配置
ZXR10路由器基本操作和配置
1.硬件连接
1.1 连接路由器电源
1.2 连接路由器与电脑的网络线
1.3 连接路由器与其他设备的网络线
2.登录路由器控制台
2.1 打开web浏览器
2.2 输入默认的管理IP地质
2.3 输入用户名和密码进行登录
3.路由器基本配置
3.1 修改管理密码
3.2 设置日期和时间
3.3 配置路由器主机名
3.4 设定路由器的域名
3.5 设定路由器的时区 3.6 配置路由器登录设置
3.7 配置路由器系统日志
3.8 保存并应用配置更改
4.网络接口配置
4.1 配置LAN口参数
4.2 配置WAN口参数
4.3 配置虚拟接口
4.4 配置路由接口
4.5 配置端口链路聚合
5.配置路由协议
5.1 配置静态路由
5.2 配置动态路由协议（如OSPF、BGP、RIP等）
6.安全设置
6.1 配置访问控制列表（ACL）
6.2 配置防火墙策略
6.3 配置用户认证和授权
6.4 配置VPN 7.服务设置
7.1 配置DHCP服务
7.2 配置NAT
7.3 配置端口映射
7.4 配置质量服务（QoS）
7.5 配置地质翻译
8.系统维护
8.1 备份和恢复路由器配置
8.2 升级路由器固件
8.3 监控路由器状态
8.4 诊断网络问题
8.5 重启路由器
附件：
1.ZXR10路由器硬件规格说明书
2.ZXR10路由器用户手册
法律名词及注释： 1.ACL：访问控制列表，用于限制或允许特定数据包通过网络设备的规则集。
2.NAT：网络地质转换，通过修改数据包的源IP地质或目的IP地质，将私有IP地质转换为公共IP地质等一种网络协议转换技术。
