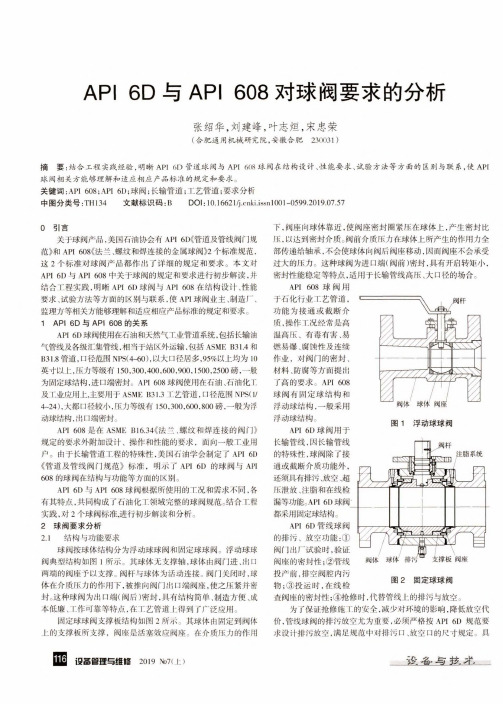

API6D与API608对球阀要求的分析张绍华，刘建峰，叶志炬，宋忠荣（合肥通用机械研究院，安徽合肥230031）摘要：结合工程实践经验，明晰API6D管道球阀与API608球阀在结构设计、性能要求、试验方法等方面的区别与联系，使API 球阀相关方能够理解和适应相应产品标准的规定和要求。
关键词:API608；API6D；球阀;长输管道;工艺管道;要求分析中图分类号:TH134文献标识码:B DOI:10.16621/ki.issn1001-0599.2019.07.570引言关于球阀产品，美国石油协会有API6D《管道及管线阀门规范》和API608《法兰、螺纹和焊连接的金属球阀》2个标准规范,这2个标准对球阀产品都作出了详细的规定和要求。
本文对API6D与API608中关于球阀的规定和要求进行初步解读，并结合工程实践，明晰API6D球阀与API608在结构设计、性能要求、试验方法等方面的区别与联系，使API球阀业主、制造厂、监理方等相关方能够理解和适应相应产品标准的规定和要求。
1API6D与API608的关系API6D球阀使用在石油和天然气工业管道系统，包括长输油气管线及各级汇集管线.相当于站区外运输.包括ASME B31.4和B31.8管道，口径范围NPS（4~60）,以大口径居多,95%以上均为10英寸以上，压力等级有150,300,400.600.900,1500,2500磅，一般为固定球结构，进口端密封。
API608球阀使用在石油、石油化工及工业应用上，主要用于ASME B31.3工艺管道，口径范围NPS（1/ 4~24）,大都口径较小，压力等级有150,300,600,800磅，一般为浮动球结构,出口端密封。
API608是在ASME B16.34《法兰、螺纹和焊连接的阀门》规定的要求外附加设计、操作和性能的要求，面向一般工业用户。
由于长输管道工程的特殊性，美国石油学会制定了API6D 《管道及管线阀门规范》标准.明示了API6D的球阀与API 608的球阀在结构与功能等方面的区别、API6D与API608球阀根据所使用的工况和需求不同，各有其特点,共同构成了石油化工领域完整的球阀规范。
石油天然气管线阀门DBB和DIB功能机理及压力试验方法探讨石油天然气长输管线阀门的设计选型中越来越多的要求阀门具有双隔断泄放（DBB）和双隔离泄放（DIB）功能。
笔者在监造和检验过程中发现，有部分阀门设计、制造、监理及使用单位人员对这两项功能的作用机理缺乏正确的理解，压力试验方法和试验参数与标准规范存在差异。
文章通过对双隔断泄放（DBB）和双隔离泄放（DIB）作用和机理的分析，提出正确的压力试验方法和试验参数，希望能对从事管线阀门设计、制造及检验监造的相关人员有所帮助，共同提高管线阀门的制造质量并实现其预期功能。
标签：管线阀门；双隔断泄放；双隔离泄放前言石油天然气管线阀门普遍要求具备双隔断泄放（DBB）或双隔离泄放（DBB）功能，作者在从事阀门监造和检验工作的过程中发现，部分阀门制造、检验单位的相关人员对这两项功能的机理、作用并不十分清楚，制定的检验规范在压力试验方法和试验参数上存在不符合标准规范的情况，无法保证阀门的制造质量和预期功能在实际应用中的实现。
本文通过对双隔断泄放（DBB）和双隔离泄放（DIB）功能的机理和作用进行阐述分析，以期帮助相关人员正确理解并完善设计、制造和检验规程，保证阀门在工程项目中实现其预期功能，减少潜在风险。
1 DBB和DIB功能的定义、阀门结构形式及功能机理和作用1.1 定义按照API6D中的定义，双隔断泄放阀是指“具有两个阀座密封面的单体式阀门，当其处于关闭位置时，能隔断同时来自阀门上下游端的介质压力，且夹持在阀座密封面间的阀体腔介质有泄放通道”；双隔离泄放阀是指“具有两个阀座密封面的单体式阀门，当其处于关闭位置时，每个阀座能独立地隔离来自其两侧的介质压力，且夹持在阀座密封面间的阀体腔介质有泄放通道”。
1.2 阀门结构形式及功能机理从定义可以看出，凡要求具有DBB或DIB功能的阀门必须具有两个阀座密封面，靠流道介质压强或阀腔夹持介质压强，分别作用在阀座不同端面造成压力差，驱使阀座压向或背离关闭件，实现管线阀门的密封或阀腔泄放功能，即“活塞式介质自密封结构”。

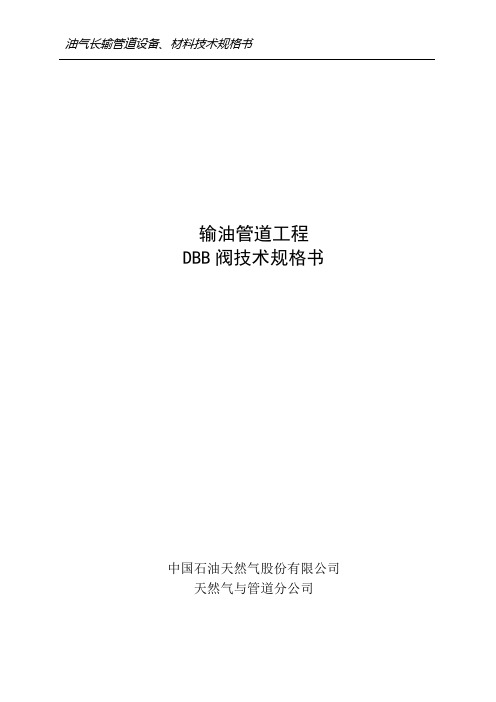

油气长输管道设备、材料技术规格书输油管道工程DBB阀技术规格书中国石油天然气股份有限公司天然气与管道分公司编制单位业主：XX 项目编号：工程地点：XX技术规格书编号：XX-XX-SPE-XX工程名称：XX 第 1 页共 12 页输油管道工程DBB阀技术规格书A版次说明编制校对审核审定日期本文件由XXXX发布，仅适用XXXX管道工程。
目录第一部分工程概况和要求 (3)1 工程概况 (3)2 范围 (3)3定义 (3)4项目总体要求 (3)5 相关技术文件及说明 (4)第二部分现场条件 (5)1 安装场所 (5)2 环境条件 (5)3 输送介质物性 (5)第三部分主要通用技术要求 (6)1 采用规范、标准及法规 (6)2 供货范围及界面 (6)3 设计与制造 (6)4 材料 (8)5 铭牌 (8)6 检验和测试 (9)7 备品、备件及专用工具 (9)8 包装和运输 (9)9 提交文件 (9)10 技术服务 (10)11 验收 (11)12 售后服务 (11)13 保证和担保 (11)第四部分特殊技术要求 (11)第五部分数据单 (12)第一部分工程概况和要求1 工程概况XX输油管道工程起于XXX，经XXX至XXX，管线全长XXX km，承担输送XXX油品的任务，设计输量XXX ×104 t/a，设计压力XX MPa。
该工程设计量站XX座。
2 范围DBB阀技术规格书，适用于陆上管输液态烃交接计量站工程，是对DBB阀及其相关附件的供货、工厂测试、装箱发运、现场试验、所需提供的资料提出的最低技术要求。
3 定义本技术规格书用到的名称定义如下：项目： XXX原油（成品油）管道工程；用户： XXXX公司；设计单位： XXXX公司；供货商（制造商）：按照本技术规格书的要求为本项目给用户提供或生产设备/材料的公司或厂家。
4 项目总体要求4.1 供货商资质4.1.1 供货商应有公正权威机构颁发的ISO9001-2000 版质量标准认证证书。
![API6D平板闸阀知识培训[1]](https://img.taocdn.com/s1/m/fcf4c5de561252d380eb6ed4.png)
API6D管道阀门(第23版)解读
修贤芝;邹帆;黄燮康
【期刊名称】《阀门》
【年(卷),期】2009(000)001
【摘要】解读API 6D第23版,提供标准的分析与指南.
【总页数】4页(P33-36)
【作者】修贤芝;邹帆;黄燮康
【作者单位】上海美钻设备成套有限公司,上海,200941;上海美钻设备成套有限公司,上海,200941;上海美钻设备成套有限公司,上海,200941
【正文语种】中文
【中图分类】TB497
【相关文献】
1.API6D解读及其与API608相关规定的分析 [J], 黄明亚;胡军;胡春艳;雷艳;范宜霖
2.API6D规范及管线阀门设计与试验几个问题的探讨 [J], 邱晓来
3.API6D DBB及DIB型管线阀门结构特征解析 [J], 黄俊
4.“绿色的”管道阀门--管道阀门帮助工厂提高能源利用率、节约设备使用运行费用 [J], Hans-Jurgen Bittermann;
5.API6D与API608对球阀要求的分析 [J], 张绍华; 刘建峰; 叶志炬; 宋忠荣
因版权原因，仅展示原文概要，查看原文内容请购买。

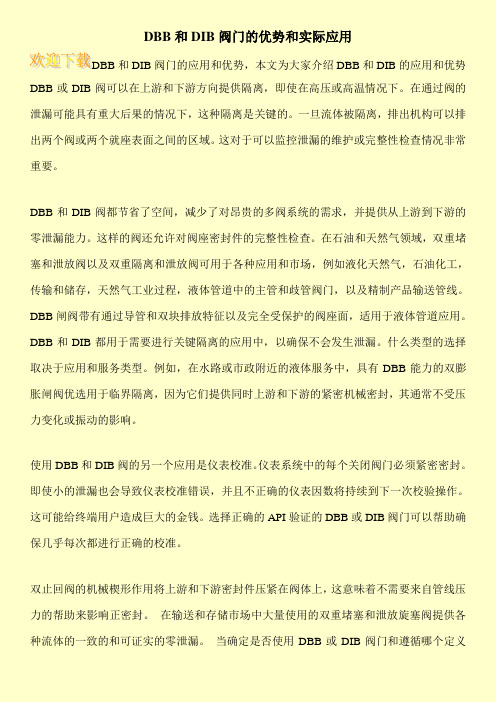

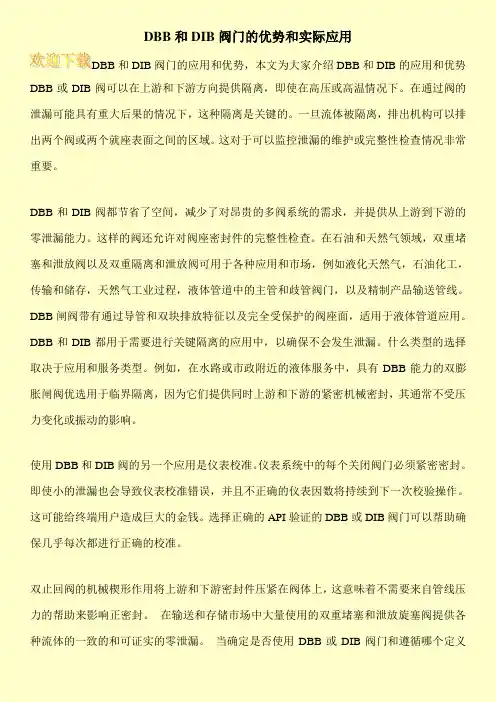

DBB和DIB阀门的优势和实际应用DBB和DIB阀门的应用和优势，本文为大家介绍DBB和DIB的应用和优势DBB或DIB阀可以在上游和下游方向提供隔离，即使在高压或高温情况下。
在通过阀的泄漏可能具有重大后果的情况下，这种隔离是关键的。
一旦流体被隔离，排出机构可以排出两个阀或两个就座表面之间的区域。
这对于可以监控泄漏的维护或完整性检查情况非常重要。
DBB和DIB阀都节省了空间，减少了对昂贵的多阀系统的需求，并提供从上游到下游的零泄漏能力。
这样的阀还允许对阀座密封件的完整性检查。
在石油和天然气领域，双重堵塞和泄放阀以及双重隔离和泄放阀可用于各种应用和市场，例如液化天然气，石油化工，传输和储存，天然气工业过程，液体管道中的主管和歧管阀门，以及精制产品输送管线。
DBB闸阀带有通过导管和双块排放特征以及完全受保护的阀座面，适用于液体管道应用。
DBB和DIB都用于需要进行关键隔离的应用中，以确保不会发生泄漏。
什么类型的选择取决于应用和服务类型。
例如，在水路或市政附近的液体服务中，具有DBB能力的双膨胀闸阀优选用于临界隔离，因为它们提供同时上游和下游的紧密机械密封，其通常不受压力变化或振动的影响。
使用DBB和DIB阀的另一个应用是仪表校准。
仪表系统中的每个关闭阀门必须紧密密封。
即使小的泄漏也会导致仪表校准错误，并且不正确的仪表因数将持续到下一次校验操作。
这可能给终端用户造成巨大的金钱。
选择正确的API验证的DBB或DIB阀门可以帮助确保几乎每次都进行正确的校准。
双止回阀的机械楔形作用将上游和下游密封件压紧在阀体上，这意味着不需要来自管线压力的帮助来影响正密封。
在输送和存储市场中大量使用的双重堵塞和泄放旋塞阀提供各种流体的一致的和可证实的零泄漏。
当确定是否使用DBB或DIB阀门和遵循哪个定义（API或OSHA）时，重要的是要清楚地了解相似性和差异。
同样重要的是考虑阀的具体应用，并确保隔离所需的特征在阀的工厂验收测试期间被完全测试。

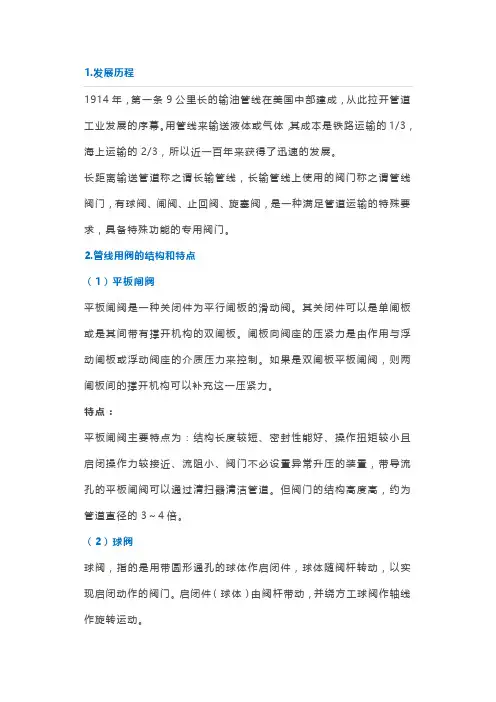

1914年，第一条9公里长的输油管线在美国中部建成，从此拉开管道工业发展的序幕。
用管线来输送液体或气体，其成本是铁路运输的1/3，海上运输的2/3，所以近一百年来获得了迅速的发展。
长距离输送管道称之谓长输管线，长输管线上使用的阀门称之谓管线阀门，有球阀、闸阀、止回阀、旋塞阀，是一种满足管道运输的特殊要求，具备特殊功能的专用阀门。
2.管线用阀的结构和特点（1）平板闸阀平板闸阀是一种关闭件为平行闸板的滑动阀。
其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
特点：平板闸阀主要特点为：结构长度较短、密封性能好、操作扭矩较小且启闭操作力较接近、流阻小、阀门不必设置异常升压的装置，带导流孔的平板闸阀可以通过清扫器清洁管道。
但阀门的结构高度高，约为管道直径的3～4倍。
（2）球阀球阀，指的是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。
启闭件（球体）由阀杆带动，并绕方工球阀作轴线作旋转运动。
特点：球阀主要特点为：结构较紧凑、密封性能好、启闭90°旋转可快速启闭阀门、操作时间较短，采用注入密封脂可形成二次辅助密封，防火结构的阀座在火灾时能保证阀门的密封，配套快速切断装置可实现阀门的紧急启闭。
（3）球形调节阀球形调节阀，包括左阀体、阀座、球体、阀杆轴、右阀座，其特征在于：在球体中央与原有的流道孔呈垂直地设有贯通球心的圆孔通道，在通道内放置蝶板、蝶板一端的凸棱与阀杆轴一端的槽相配合，另一端由限位环限位。
特点：球形调节阀的流量大，结构简单、稳定性好、操作维修方便，全开时流阻小，允许使用压差较大，噪声小、抗气蚀性能好。
（4）止回阀止回阀都有一个开启压力，当工作介质压力大于止回阀开启压力时，弹簧被压缩，止回阀挡板被推开，介质顺利流过。
当工作介质回流时，介质会把挡板压在止回阀阀体上，介质压力越大，压得越紧，此时挡板完全隔断了整个系统，杜绝了介质回流的可能，通过止回阀第部结构可以更直观的理解。

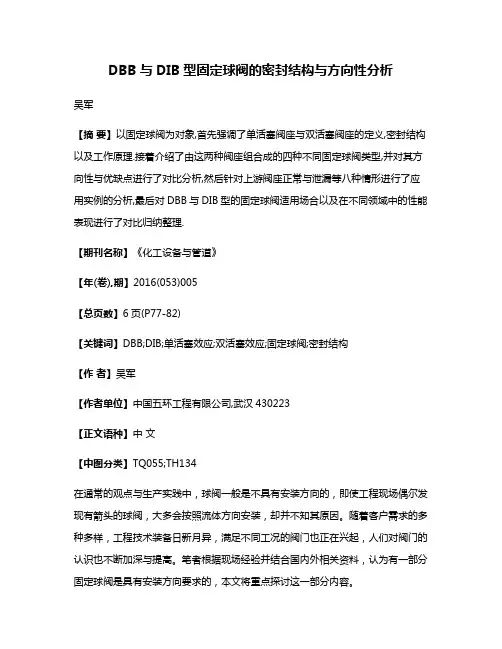

DBB与DIB型固定球阀的密封结构与方向性分析吴军【摘要】以固定球阀为对象,首先强调了单活塞阀座与双活塞阀座的定义,密封结构以及工作原理.接着介绍了由这两种阀座组合成的四种不同固定球阀类型,并对其方向性与优缺点进行了对比分析,然后针对上游阀座正常与泄漏等八种情形进行了应用实例的分析,最后对DBB与DIB型的固定球阀适用场合以及在不同领域中的性能表现进行了对比归纳整理.【期刊名称】《化工设备与管道》【年(卷),期】2016(053)005【总页数】6页(P77-82)【关键词】DBB;DIB;单活塞效应;双活塞效应;固定球阀;密封结构【作者】吴军【作者单位】中国五环工程有限公司,武汉430223【正文语种】中文【中图分类】TQ055;TH134在通常的观点与生产实践中，球阀一般是不具有安装方向的，即使工程现场偶尔发现有箭头的球阀，大多会按照流体方向安装，却并不知其原因。
随着客户需求的多种多样，工程技术装备日新月异，满足不同工况的阀门也正在兴起，人们对阀门的认识也不断加深与提高。
笔者根据现场经验并结合国内外相关资料，认为有一部分固定球阀是具有安装方向要求的，本文将重点探讨这一部分内容。
众所周知，固定球阀的球体具有上、下转轴，被固定在球体的轴承中，因此，球体不浮动而密封圈是浮动的，密封圈借助于弹簧和流体推力向球体，产生上游（或下游）端密封。
通常它适用于高压、大口径场合[1]。
其密封的基本原理是：在预紧力和/或介质压力作用下，产生密封力，使阀座与球体压紧，密封圈产生弹塑性变形来弥补球体相对变形以及球体的圆度误差和表面粗糙度，使密封面上的间隙减小到小于流体的分子直径时，才能保证流体不渗漏[2]。
1.1 单活塞效应与双活塞效应的阀座固定球阀的球体是固定的而阀座是浮动的，其阀座分单活塞效应（single piston effect），缩写SPE，或称为自泄放阀座（self-relieving action）和双活塞效应（double piston effect）缩写为DPE两种。
文章编号:1002 5855(2002)05 0026 06作者简介:朱翌总(1954-),男,浙江鄞县人,高级工程师,现从事API 取证咨询师工作。

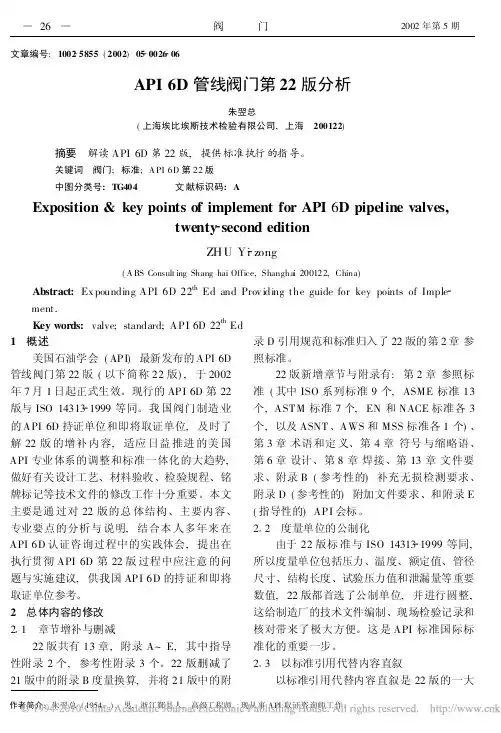

API 6D 管线阀门第22版分析朱翌总(上海埃比埃斯技术检验有限公司,上海 200122)摘要 解读API 6D 第22版,提供标准执行的指导。
