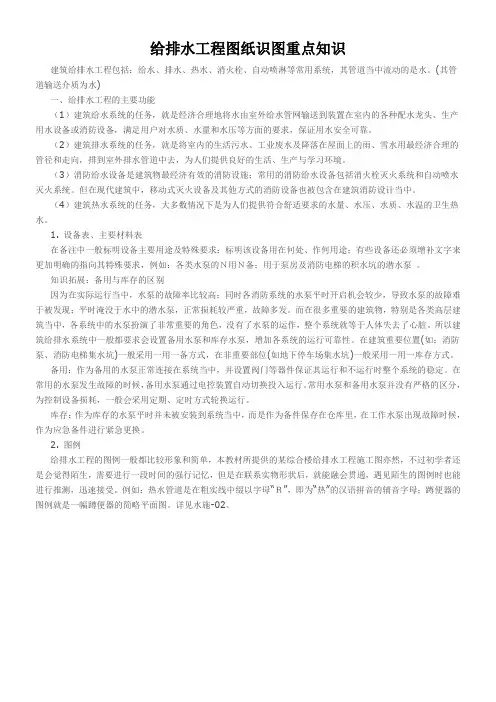

给排水工程图纸识图重点知识
建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。(其管道输送介质为水)
一、给排水工程的主要功能
（1）建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。
（2）建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。
（3）消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。
（4）建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。
1. 设备表、主要材料表
在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵 。
知识拓展：备用与库存的区别
因为在实际运行当中，水泵的故障率比较高；同时各消防系统的水泵平时开启机会较少，导致水泵的故障难于被发现；平时淹没于水中的潜水泵，正常损耗较严重，故障多发。而在很多重要的建筑物，特别是各类高层建筑当中，各系统中的水泵扮演了非常重要的角色，没有了水泵的运作，整个系统就等于人体失去了心脏。所以建筑给排水系统中一般都要求会设置备用水泵和库存水泵，增加各系统的运行可靠性。在建筑重要位置(如：消防泵、消防电梯集水坑)一般采用一用一备方式，在非重要部位(如地下停车场集水坑)一般采用一用一库存方式。
备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。
1 学科 建筑制图
课题 结构施工图 课时数 1 教案类型 新授
目的要求 1. 了解结构图的一般规定和常用构件的图示方法
重点、难点 1．结构图的一般规定和常用构件的图示方法
教具准备 课堂教学
作业内容
课后体会
第十二章 结构施工图
第一节 概述
1、导入 ：建筑施工图表达了房屋的外部形状、内部分隔、建筑构造做法和内外装修等内容，但是房屋中起承重和支撑作用的部分，即决定房屋的坚固性和耐久性的房屋结构的内容，尚未说及。承重骨架体系称为建筑结构 组成这种承重骨架体系的各个部件称为结构构建，如梁、板、柱、屋架、支撑、基础等。
2、定义：在建筑设计的基础上，对房屋各承重构件的布置、形状、大小、材料、构造及相互关系等进行设计，画出来的图样称为结构施工图（又称结构图），简称“结施”。
3、作用 ：结构图是制作和安装构件、编制施工计划及其预算的重要依据。
一、结构施工图的分类及内容
结构设计说明：以文字叙述为主，主要说明设计的依据；施工要求；标准图或通用图的使用等。
结构图 结构布置图：是房屋承重结构的整体布置图，主要表示结构构件的位置、数（包括） 量、型号及相互关系。
构件详图：表示单个构件形状、尺寸、材料、构造及工艺的图样
钢筋混凝土结构图
结构图 砌体结构图
（分类） 钢结构图
木结构图
二、结构图的一般规定
（1）结构图的图线、线型、线宽应符合下表的规定
（2）结构图应选用表中的常用比例
2 （3）结构图中构件的名称宜用代号表示
（4）结构图上的轴线及编号应与建筑施工图一致。
（5）图上的尺寸标注应与建筑施工图相符合，但结构图所注尺寸是结构的实际尺寸，即不包括结构表层粉刷或面层的厚度。
（6）结构图应用正投影法绘制
课堂总结
学生练习 记诵要点
作业：
建筑制图与识图习题集
第1章 投影基本知识
1—1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号（一） 1
第1章 投影基本知识
1—1 找出与轴测图相对应的三视图,在每题的括号内填写轴测图的序号（一） 2
第1章 投影基本知识
1—2 画三视图练习 班级 姓名 学号 3
第1章 投影基本知识
1-3 已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号 4
1.
2。
3。
4.
第1章 投影基本知识
1-3已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号 5
5.
6。
7。
8。
第1章 投影基本知识
1-4
根据两视图，参照轴测图补画第三视图 . 班级 姓名 学号 6
1.
2。
3。
4.
第1章 投影基本知识
1—4 根据两视图,参照轴测图补画第三视图 。 班级 姓名 学号 7
5.
6。
7.
8。
第1章 投影基本知识
1-5
根据两视图，补画第三视图. 班级 姓名 学号 8
1。
2.
3。
4。
第1章 投影基本知识
1—5
根据两视图，补画第三视图. 班级 姓名 学号 9
5.
6。
7。
8。
第1章 投影基本知识
1—6 根据轴测图补全视图中的漏线. 班级 姓名 学号 10

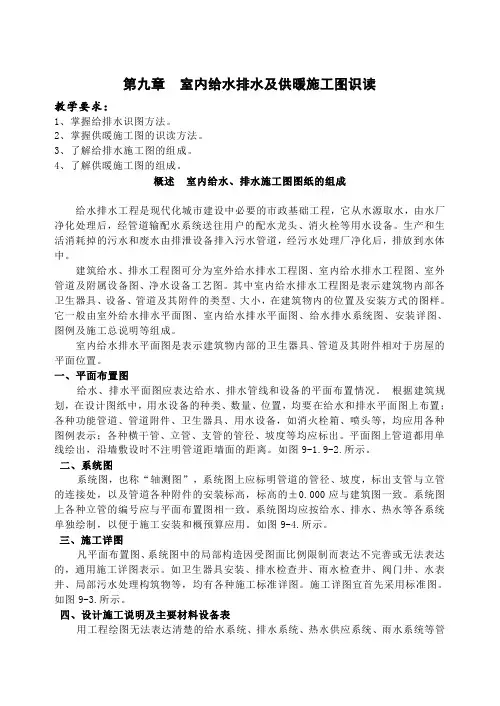

第九章 室内给水排水及供暖施工图识读
教学要求：
1、掌握给排水识图方法。
2、掌握供暖施工图的识读方法。
3、了解给排水施工图的组成。
4、了解供暖施工图的组成。
概述 室内给水、排水施工图图纸的组成
给水排水工程是现代化城市建设中必要的市政基础工程，它从水源取水，由水厂净化处理后，经管道输配水系统送往用户的配水龙头、消火栓等用水设备。生产和生活消耗掉的污水和废水由排泄设备排入污水管道，经污水处理厂净化后，排放到水体中。
建筑给水、排水工程图可分为室外给水排水工程图、室内给水排水工程图、室外管道及附属设备图、净水设备工艺图。其中室内给水排水工程图是表示建筑物内部各卫生器具、设备、管道及其附件的类型、大小，在建筑物内的位置及安装方式的图样。它一般由室外给水排水平面图、室内给水排水平面图、给水排水系统图、安装详图、图例及施工总说明等组成。
室内给水排水平面图是表示建筑物内部的卫生器具、管道及其附件相对于房屋的平面位置。
一、平面布置图
给水、排水平面图应表达给水、排水管线和设备的平面布置情况。 根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要在给水和排水平面图上布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等均应标出。平面图上管道都用单线绘出，沿墙敷设时不注明管道距墙面的距离。如图9-1.9-2.所示。
二、系统图
系统图，也称“轴测图”，系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.000应与建筑图一致。系统图上各种立管的编号应与平面布置图相一致。系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。如图9-4.所示。
三、施工详图
凡平面布置图、系统图中的局部构造因受图面比例限制而表达不完善或无法表达的，通用施工详图表示。如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准详图。施工详图宜首先采用标准图。如图9-3.所示。
