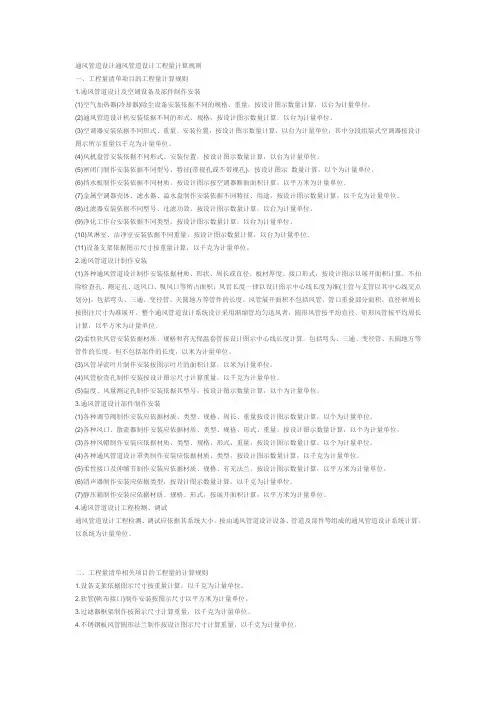

通风管道设计通风管道设计工程量计算规则
一、工程量清单项目的工程量计算规则
1.通风管道设计及空调设备及部件制作安装
(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。
(2)通风管道设计机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。
(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。
(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。
(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示 数量计算，以个为计量单位。
(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。
(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。
(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。
(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。
(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。
(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。
2.通风管道设计制作安装
(1)各种通风管道设计制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。包括弯头、三通、变径管、天圆地方等管件的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图注尺寸为准展开。整个通风管道设计系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。
(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。包括弯头、三通、变径管、天圆地方等管件的长度。但不包括部件的长度，以米为计量单位。
目前肉鸡养殖趋向规模化、集约化，饲养者多建设机械化养鸡场，饲养密度很大。为保持鸡舍内环境适合鸡只生长，让鸡新鲜空气，鸡舍必须配备机械通风设备，使鸡舍内经常保持微风到一级风的状态。清晨出太阳时应加强鸡舍地窗通风，缓解后半夜通风之不足，增加鸡群供氧。
鸡舍额定通风量参数：
◇ 对于密闭鸡舍：5—6米3/小时?公斤活重；对于非密闭鸡舍：9—10米3/小时?公斤活重
◇ 鸡舍通风量：鸡舍面积×饲养密度×鸡只活重×鸡舍额定 通风量参数：
◇ 水帘面积和风机数量：
过帘风速：建议过帘风速—10厘米厚水帘：1.2—1.5米/秒
水帘面积=鸡舍通风量/过帘风速
风机数量=鸡舍通风量/风机额定通风量。
◇ 最低通风量是指供给鸡只充足氧气和维持鸡舍空气质量每小时的空气需要量，一般适于冬季或育雏期参考使用。计算公式有两种：
1） 体重×0.0155M3/公斤体重/分钟；2）体重×1.95×10-4M3/秒/公斤体重0.75
◇ 最大通风量取决于温带气候条件下环境控制鸡舍，在保证散热情况下需要的新鲜空气量，这种通风量要求鸡舍内的温度不高于鸡舍3℃。当使用纵向通风已传导方式降温时，需要最大通风量。
计算公式有两种：
1） 体重×0.155M3/公斤体重/分钟；或2）体重×2.0×10-3M3/秒/公斤体重0.75
当相对湿度为20%时，使用水帘或喷雾降温系统可使温度降低15~20℃：当相对湿度60~70%时，开启水帘或喷雾降温系统可使温度降低4—8℃；相对湿度超过80%，适用水帘或喷雾系统效果有限，反而会加大应激。此时应通过增加向鸡体表卖弄吹风的风速而增加锋棱效果来降温。
当即被水平的风速为2~3米/秒时，降温效果可达到6℃；在温度很高条件下，风速为3米/秒，可以达到最大的对流散热效果，如风速超过4米/秒，则会对鸡造成应激。
如鸡舍环境温度为36℃相对湿度50%时，适用水帘或喷雾降温系统可以使鸡舍温度降低到28℃，适用2米/秒的风速又可使鸡舍温度降低6℃，这样鸡背水平的温度为22℃。

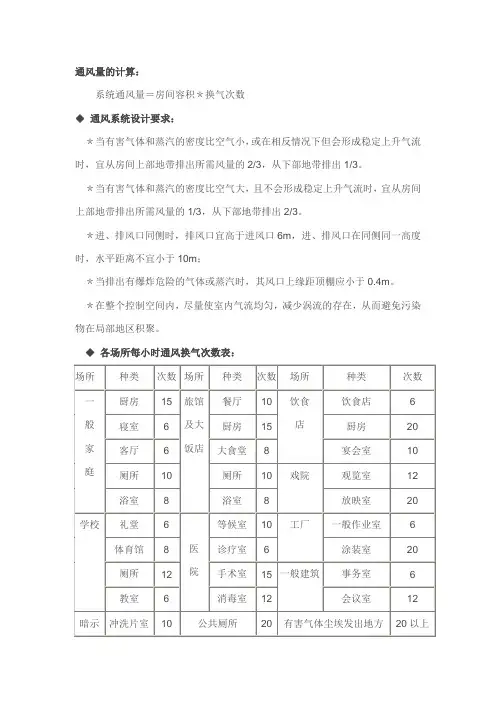

通风量的计算：
系统通风量＝房间容积＊换气次数
◆ 通风系统设计要求：
＊当有害气体和蒸汽的密度比空气小，或在相反情况下但会形成稳定上升气流时，宜从房间上部地带排出所需风量的2/3，从下部地带排出1/3。
＊当有害气体和蒸汽的密度比空气大，且不会形成稳定上升气流时，宜从房间上部地带排出所需风量的1/3，从下部地带排出2/3。
＊进、排风口同侧时，排风口宜高于进风口6m，进、排风口在同侧同一高度时，水平距离不宜小于10m；
＊当排出有爆炸危险的气体或蒸汽时，其风口上缘距顶棚应小于0.4m。
＊在整个控制空间内，尽量使室内气流均匀，减少涡流的存在，从而避免污染物在局部地区积聚。
◆ 各场所每小时通风换气次数表：
场所 种类 次数 场所 种类 次数 场所 种类 次数
一
般
家
庭 厨房 15 旅馆
及大
饭店 餐厅 10 饮食
店 饮食店 6
寝室 6 厨房 15 厨房 20
客厅 6 大食堂 8 宴会室 10
厕所 10 厕所 10 戏院 观览室 12
浴室 8 浴室 8 放映室 20
学校 礼堂 6
医
院 等候室 10 工厂 一般作业室 6
体育馆 8 诊疗室 6 涂装室 20
厕所 12 手术室 15 一般建筑 事务室 6
教室 6 消毒室 12 会议室 12
暗示 冲洗片室 10 公共厕所 20 有害气体尘埃发出地方 20以上 ◆ 各场所通风换气次数表：
＊厨房通风设计
公共建筑厨房通风量应按照设备散热、湿量和送、排风温差计算，同时要考虑排气罩最小风量和罩口风速，在不具备计算条件时按换气次数估算。 进风量为排风量的80%～90%。
总排风量的65%由局部排气罩排出，35%由厨房全面换气排风口排出。
厨房通风换气次数 ：
场所 换气次数 次/h
中餐厨房 40～50
通风管道设计通风管道设计工程量计算规则
一、工程量清单项目的工程量计算规则
1.通风管道设计及空调设备及部件制作安装
(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。
(2)通风管道设计机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。
(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。
(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。
(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示 数量计算，以个为计量单位。
(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。
(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。
(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。
(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。
(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。
(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。
2.通风管道设计制作安装
(1)各种通风管道设计制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。包括弯头、三通、变径管、天圆地方等管件的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图注尺寸为准展开。整个通风管道设计系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。
(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。包括弯头、三通、变径管、天圆地方等管件的长度。但不包括部件的长度，以米为计量单位。
