电子显微镜的发展与应用

扫描电子显微镜在材料研究中的应用

宋啸

北京石油化工学院高063班

摘 要：介绍了扫描电子显微镜的工作原理及特点，阐述了扫描电子显微镜在材料科学领域中的应用。

关键词：扫描电子显微镜 材料 应用

二十世纪60年代以来，出现了扫描电子显微镜(SEM)技术，这样使人类观察微小物质的能力发生质的飞跃。依靠扫描电子显微镜的高分辨率、良好的景深和简易的操作方法，扫描电子显微镜(SEM)迅速成为一种不可缺少的工具，并且广泛应用于科学研究和工程实践中。

1 扫描电子显微镜的原理

扫描电镜(Scanning ElectronMicroscope)，简写为SEM，是一个复杂的系统，浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术。扫描电镜是在加速高压作用下将电子枪发射的电子经过多级电磁透镜汇集成细小的电子束，在试样表面进行扫描，激发出各种信息，通过对这些信息的接收、放大和显示成像，以便对试样表面进行分析。入射电子与试样相互作用产生如图1所示的信息种类。

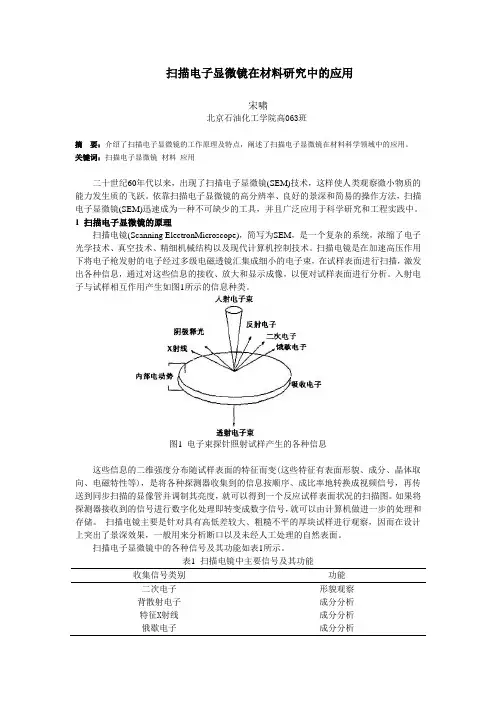

图1 电子束探针照射试样产生的各种信息

这些信息的二维强度分布随试样表面的特征而变(这些特征有表面形貌、成分、晶体取向、电磁特性等)，是将各种探测器收集到的信息按顺序、成比率地转换成视频信号，再传送到同步扫描的显像管并调制其亮度，就可以得到一个反应试样表面状况的扫描图。如果将探测器接收到的信号进行数字化处理即转变成数字信号，就可以由计算机做进一步的处理和存储。 扫描电镜主要是针对具有高低差较大、粗糙不平的厚块试样进行观察，因而在设计上突出了景深效果，一般用来分析断口以及未经人工处理的自然表面。

扫描电子显微镜中的各种信号及其功能如表1所示。

表1 扫描电镜中主要信号及其功能

收集信号类别 功能

二次电子 形貌观察

背散射电子 成分分析

特征X射线 成分分析

俄歇电子 成分分析 扫描电镜可做如下观察:

(1)试样表面的凹凸和形状；

(2)试样表面的组成分布；

电子显微镜技术发展现状及应用

电子显微镜技术是一种研究物质结构的高分辨率工具。通过引入高速电子束，可以破坏传统光学显微镜的折射极限，实现更高分辨率的图像显示。近年来，随着电子显微镜技术的不断发展，其应用范围不断扩大，在材料科学、生物学、纳米技术、电子学等多个领域已经成为必不可少的研究工具。

电子显微镜可以分为透射电子显微镜和扫描电子显微镜两类。透射电子显微镜可以观察物质内部的结构和成分，具有非常高的分辨率。扫描电子显微镜则主要用于表面形貌和成分的分析。另外，还有一种被称为透射电子显微镜衍射仪（TEM-Diffraction）的设备，可以通过显微镜与衍射技术结合解析晶体的结构。

电子显微镜的发展历程可以追溯到20世纪50年代，当时的电子显微镜仅能分辨出纳米级的晶体结构。进入60年代，透射电子显微镜的分辨率提高到了亚埃的量级，大大推动了材料科学和纳米技术的发展。70年代，扫描电子显微镜的出现，则使得表面成分的分析和三维形貌的观察成为可能。90年代后，透过对电子束束斑的控制，已经可以实现原子尺度的分辨率，且图像清晰度和对比度也得到了明显的提高。近年来，电子显微镜技术中的样品制备、装置控制、数据处理等方面也都有了较大的改进，使其这一工具得到广泛的应用和进一步发展。

电子显微镜技术在材料科学领域的应用非常广泛。利用透射电子显微镜对材料的内部结构进行观察，可以得到很多有用的信息，如材料中各成分的分布情况、晶体的大小和形态、缺陷的类型和数量等。这些信息可以帮助研究员更好地了解材料的性质，进而优化材料的制备工艺，或针对不足进行改进。同时，电子显微镜技术还可以应用于研究材料的纳米结构和表面形貌，帮助科学家深入理解材料的物理化学性质和性能。

电子显微镜在生物科学领域的应用也非常广泛。透射电子显微镜技术可以被用于生物领域的超微分子结构分析，如病毒、细胞器、核酸和蛋白质等。这一技术还可以用于观察细胞的内在结构和形态，分析不同组织的组织学结构、组成成分和超微形态等。扫描电子显微镜广泛应用于细胞准备、细胞荧光与胶束培养等成像。另外，通过透射电镜与计算机技术结合，还可以实现单个生物分子的三维重建，对生物学领域的研究起到了极大的帮助。

电子显微镜技术发展现状与趋势

电子显微镜（EM）是一种极为重要的物理学和生物学工具，它通过对样本进行高分辨率扫描，能够获得有关材料性质和结构的详细信息。由于其卓越的分辨率和探测能力，EM在材料科学、纳米科技、生物医学、地球科学及其他科学领域的研究中发挥着至关重要的作用。随着技术的不断更新，EM正在进入一个新的发展阶段，新兴技术将使得我们更加深入地了解微观世界。

1、传统电子显微镜技术

传统的透射电子显微镜是最早出现的EM类型，它在20世纪50年代开始应用于材料科学领域。该技术使用电子束将样品透过一个薄层（通常是超薄金属层）进行成像。透射电子显微镜分辨率在不断提高，从1970年代的0.5nm提高到了现在的0.05nm左右。透射电子显微镜技术的最大缺点是需要研究的样品必须足够薄，这一点使得样品制备成了透射电子显微镜中最大的困难。

另一种常见的传统电子显微镜是扫描电子显微镜（SEM），它可以在样品表面扫描电子束，然后利用信号处理和计算机技术获得我们感兴趣的像。SEM 最大的优势是它可以成像时间稍长一点。

2、近年来的新兴电子显微镜技术

(a) 3D - EM

3D-EM是一种非常新的EM技术，它能够将细胞结构的三维模型可视化。通过对厚样品进行扫描电子显微镜成像，3D-EM能够捕获样品的三维图像，同时保持高分辨率。近年来，包括斯坦福大学和麻省理工学院在内的许多机构都已经开始使用3D-EM技术研究神经元、脑组织和其他细胞结构。

(b) 低温电子显微镜

低温电子显微镜使用冷冻技术将样品冻结之后进行成像，这种技术的主要优势是，它能够保持活体样品的形状和状态。该技术已经被广泛应用于生物医学领域中，特别是用于研究生物大分子的结构和功能。

(c) 时间分辨电子显微镜

时间分辨电子显微镜是一种可以拍摄静止和运动物体的EM技术。通过快速扩散、捕捉和显影电子束，时间分辨电子显微镜能够非常精确地捕捉材料中的化学反应以及微观颗粒的动态变化。这种技术在研究动态变化类研究中很有用。

显微镜的发展历程

在人类历史的早期，人们只能依靠肉眼观察微小的物体。然而，随着科技的不断进步，人们开始探索如何通过工具来放大和观察微小的对象。这导致了显微镜的发展。

古代，最早的放大镜出现在公元前7世纪的亚述，被用于放大宝石和其他小物体。然而，直到公元17世纪，人们才开始真正理解光学并能够制造出有效的显微镜。

在1590年左右，荷兰父子伽利略与托馬斯·恩斯特·吉里组装了第一台实用的显微镜，它使用了凸透镜并能够放大目标物体20到30倍。然而，这种显微镜只能放大表面的物体，观察不到更深入的结构。

1624年，一位伦敦商人而非科学家的托馬斯·马兹爵士改进了显微镜，使其能够放大更多倍，并成功地观察到了微生物。这一发现在当时引起了很大的关注，奠定了显微镜在生物学领域的重要地位。

随着科学的发展，人们对显微镜的需求不断增加。18世纪，德国科学家约瑟夫·杨格发现了一种新的制造显微镜的方法，称为可变焦距显微镜。这种显微镜通过改变镜片的位置来调整焦距，使得观察更加方便。

19世纪，显微镜的发展取得了巨大的进展。发明家罗伯特·菲尔兹制造了一种新型的显微镜，称为复合显微镜。这种显微镜使用了两个透镜系统，通过其光学原理可放大目标物体1000倍以上，并观察到更微小的结构。

随着电子技术的进步，20世纪中叶，电子显微镜开始被广泛使用。电子显微镜利用电子束而非光线来放大目标物体，能够观察到更高分辨率的图像。这种技术在生物学、材料科学和纳米科技等领域有着重要的应用。

至今，显微镜的发展仍在不断进行。高分辨率显微镜、荧光显微镜和扫描电子显微镜等新型显微镜相继问世，使得科学家能够更深入地研究微观世界，并取得更大的探索和发现。这些技术的进步将进一步推动科学的发展，为人类带来更多的突破与进步。
