高中物理电学实验专题(经典)1

1 2014中考物理复习

电学实验专题及拓展练习

初中电学实验包括:

• 1、探究串、并联电路电流的规律；

• 2、探究串、并联电路电压的规律；

• 3、探究电流与电压、电阻的关系；

• 4、伏安法测电阻；

• 5、伏安法测小灯泡的电功率；

• 6、探究电流通过导体产生的热量与电流、电阻、通电时间的关系（焦耳定律）。

其中3、4、5三个实验是重点实验，相关的中考考点有：

探究电流与电压、电阻的关系

1.分析实验故障

2.分析数据得出实验结论

3.实验方法：控制变量法

4.画电路图、连接电路实物图、量程选择

5.滑动变阻器的作用：改变电流、电压

6.根据数据画I-U图像、分析I-U图像

7.设计实验表格 伏安法测电阻

1.分析实验故障

2.分析表格数据

3.电流表或电压表读数,计算电阻阻值

4.实验原理连接实验电路图

5.计算电流变化范围,选择量程

6.滑动变阻器的作用:改变电流电压

伏安法测小灯泡的电功率

1.分析实验故障

2.分析数据、设计实验表格

3.画电路图、连接实物图、量程选择

4.连接电路注意事项

5.电流表电压表的读数、计算额定功率

6.滑动变阻器的作用:改变电流、电压

7.分析灯丝电阻与温度关系

8根据题目条件选实验

一、串并联电路的电流与电压

1、为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：

3节干电池串联作电源、两个标为2.5V 字样的小灯泡、一只电流表、一个开关、导线若干.

他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A．B．C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系。请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见.

不足：

____________________________________________

物理电学实验专题一、伏安法测电阻及拓展

1.下表中选出适当的器材，下表中选出适当的器材，试设计一个测量阻值约为试设计一个测量阻值约为15k

的电阻的电路。的电阻的电路。要求方法简捷，要求方法简捷，RX两端电压能从0开始变

化，要求有尽可能高的精确度。

电流表A1：量程1mA 内阻约50；电流表A2：量程300A内阻约300

电流表A3：量程100A内阻约500；电压表V1：量程10V 内阻约15K

固定电阻：R0=9990；电流表G：Ig=300A、Rg=10。

滑动变阻器R1：阻值约50；额定电流为1A

滑动变阻器R2：阻值约100K额定电流为0.001A 电池组：E=3V；内阻小但不可忽略；开关，导线若干

2. 两块电压表测电阻

用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；

电压表V1，量程为1.5V，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；滑线变阻器R，最大阻值约为100Ω；

单刀单掷开关K，导线若干。

（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻Rx的

一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。（2）根据你所画的电路原理图在题给的实物图上画出连线。

（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。

3. 两块电流表测电阻

从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1。要求方法简捷，有尽可能高的测量精度，并能测得多组数据。

器材代号规格

电流表（A1）量程100mA，内阻r1待测（约40Ω）

电流表（A2）量程500uA，内阻r2＝750Ω

电压表（V）量程10V，内阻r3=10kΩ

电阻（R1）阻值约100Ω，作保护电阻用

滑动变阻器（R2）总阻值约50Ω电池（E）电动势1.5V，内阻很小

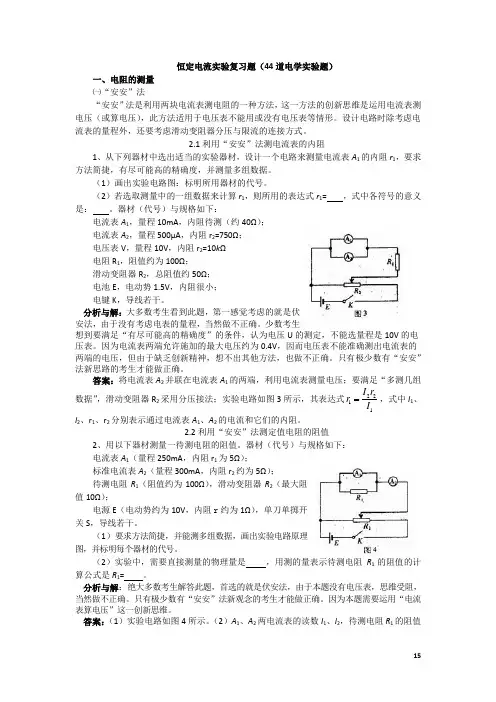

恒定电流实验复习题（44道电学实验题）

一、电阻的测量

㈠“安安”法

“安安”法是利用两块电流表测电阻的一种方法，这一方法的创新思维是运用电流表测电压（或算电压），此方法适用于电压表不能用或没有电压表等情形。设计电路时除考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。

2.1利用“安安”法测电流表的内阻

1、从下列器材中选出适当的实验器材，设计一个电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的精确度，并测量多组数据。

（1）画出实验电路图：标明所用器材的代号。

（2）若选取测量中的一组数据来计算r1，则所用的表达式r1=

，式中各符号的意义是： 。器材（代号）与规格如下：

电流表A1，量程10mA，内阻待测（约40Ω）；

电流表A2，量程500μA，内阻r2=750Ω；

电压表V，量程10V，内阻r2=10kΩ

电阻R1，阻值约为100Ω；

滑动变阻器R2，总阻值约50Ω；

电池E，电动势1.5V，内阻很小；

电键K，导线若干。

分析与解：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U的测定，不能选量程是10V的电压表。因为电流表两端允许施加的最大电压约为0.4V，因而电压表不能准确测出电流表的两端的电压，但由于缺乏创新精神，想不出其他方法，也做不正确。只有极少数有“安安”法新思路的考生才能做正确。

答案：将电流表A2并联在电流表A1的两端，利用电流表测量电压；要满足“多测几组数据”，滑动变阻器R2采用分压接法；实验电路如图3所示，其表达式2211IrrI，式中I1、I2、r1、r2分别表示通过电流表A1、A2的电流和它们的内阻。

2.2利用“安安”法测定值电阻的阻值

2、用以下器材测量一待测电阻的阻值。器材（代号）与规格如下：

电流表A1（量程250mA，内阻r1为5Ω）；

高中物理电学实验专题(总10页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 2 高中物理电学实验专题

实验专题一：伏安法测电阻

一. 伏安法测电阻基本原理

伏安法测电阻的基本原理是欧姆定律RUI，只要测出元件两端电压和通过的电流，即可由欧姆定律计算出该元件的阻值。

二．认识电流表和电压表：

1.理想表：理想电流表内阻=0,

理想电压表内阻 =∞,用理想电表测量电路，对电路不产生影响。

2.实际表：实际电流表内阻很小，但不为零；实际电压表内阻很大，但不会是无穷大。因此，电流表和电压表对测量电路造成影响，产生误差。为了减小误差，必须考虑电流表和电压表的接法。

三．电流表的两种接法

（一）电流表外接法

1、电路如图所示

电压表示数＝ R

电流表示数＝＋＞

测量值 ,小于R的真实值

只有当R＜＜时，才有≈R,因此外接法适合测小电阻

2、“小外”的含义：

在实际应用中，如果推导整个过程很费时，若形象地用“小外”来描述电流表外接法的特点，学生记忆起来很方便。“小外”含义：小电阻用外接法。

3 （二）电流表内接法

1.电路图如图所示

电压表示数＝＋

电流表示数＝ R

测量值 ,大于R的真实值

只有当R＞＞时，才有≈R,因此外接法适合测大电阻

2、“大内”的含义：

在实际应用中，如果推导整个过程很费时，若形象地用“大内”来描述电流表外接法的特点，学生记忆起来很方便。“大内”含义：大电阻用内接法。

四．电流表内、外接法的选择

为了达到减小误差的目的，小电阻用电流表外接法，大电阻用电流表内接法。但电阻阻值为多大算是大电阻电阻阻值大小依什么电阻为标准下面我们一起探讨：

（一） 定量判定法：当被测电阻R的大约值和RA、RV已知时，可用比较和大小来确定
