第五章 矿山法工程

  • 格式：doc
  • 大小：739.50 KB
  • 文档页数：34

第五章 矿山法工程

5.1工程概况

1、矿山法工程结构形式和施工方法

地下隧道施工方法的选定一方面受沿线工程地质和水文地质条件、环境条件、线路平面位置、隧道埋置深度及开挖宽度等因数的制约，另一方面也会对施工期间的地面交通和城市居民的正常生活、工期、工程的难易程度、城市规划的实施、地下空间的开发利用和运营效果灯产生直接影响。

矿山法（浅埋暗挖法）隧道断面根据地铁限界要求设计为马蹄形断面，采用复合式衬砌。施工工艺简单、灵活，充分利用围岩的自稳能力（在软弱地层中则用超前支护加强围岩的自稳能力），在围岩失稳之前及时施做初期支护，其施工方案及施工步骤一般根据地层围岩等级、水文地质、工程地质及上部建筑物条件等来确定。

初期支护一般采用网喷+锚杆+钢格栅的联合支护型式（当地层条件较差时，可增加小导管注浆、管棚等超前支护措施），二次衬砌采用现浇模铸混凝土，根据隧道所穿越的不同地层及埋设深度，分别采用不同的支护型式。

2、验收标准

根据设计文件要求，南京地铁矿山法工程施工质量验收依据主要参照《铁路隧道工程施工质量验收标准》（TB 10417-2003 J 287-2004）和《地下铁道工程施工及验收规范》（GB

50299-1999）（2003版）进行编制的，同时，也结合地铁矿山法工程施工工法的特点，增加了部分分项工程，对个别控制指标进行了调整。

3、参考规范目录

（1）建筑工程施工质量验收统一标准 GB 50300-2001

（2）地下铁道工程施工及验收规范 GB 50299-1999（2003版）

（3）锚杆喷射混凝土支护技术规范 GB 50086-2001

（4）地下防水工程质量验收规范 GB 50208-2002

（5）铁路隧道工程施工质量验收标准 TB 10417-2003 J 287-2004

（6）铁路混凝土与砌体工程施工质量验收标准 TB 10424-2003 J 283-2004

5.2 分部、分项工程划分

矿山法工程划分表

子单位工程 分 部 工 程 分 项 工 程

土建工程 洞口工程 洞口开挖、洞口钢筋、洞口模板、洞口混凝土、洞口防护 竖井 基坑开挖、支护工程、衬砌、防水和排水、土体加固、基坑回填（混凝土）

洞身开挖 洞身开挖、隧底开挖

支护工程 喷射混凝土、锚杆、钢筋网、钢架、管棚、超前小导管

衬砌 衬砌模板、衬砌钢筋、衬砌混凝土、底板混凝土、仰拱混凝土、仰拱填充、回填注浆

防水和排水 洞口防排水、洞内排水沟（槽）、施工缝与变形缝处理、防水板防水、涂料防水层防水、注浆防水、盲管（沟）

联络通道 洞身开挖、支护工程、衬砌、防水和排水、土体加固

明洞工程

注：1、竖井（包括施工用联络通道）作为一个分部工程单独验收，可根据设计内容参照矿山法施工的内容进行编制，若基坑回填采用素混凝土则采用混凝土验收标准。

2、联络通道作为一个分部工程单独验收，分项工程内容可根据工法确定。

3、明洞工程可以参照明挖区间工程的规定确定分项工程和相应的表格。

4、洞口工程中的洞口防护可参照明挖区间的砌体工程（如石砌体）。

5.3 矿山法工程验收资料

矿山法工程资料目录

序号 表格名称 表号 备注

一 子单位工程质量验收资料

1 土建子单位工程质量竣工验收记录 统表一

2 土建子单位工程质量控制资料核查记录 统表二

3 土建子单位工程安全和功能检验资料核查记录及主要功能抽查记录 统表三

4 土建子单位工程观感质量检查记录 统表四

二 质量控制资料 详见质量控制资料

1 原材料、构配件出厂合格证书及进场检（试）验报告 F1

2 施工试验报告及见证检测报告 F2

3 隐蔽工程验收 F3.1 包括锚杆、钢格栅、钢筋、防水、细部等

4 施工记录 F4

4.1 测量施工记录 F4.1

4.2 监测施工记录 F4.2

4.3 矿山法隧道区间施工记录 F4.6

小导管施工记录表 F4.6.1

大管棚施工记录表 F4.6.2

开挖断面检查记录表 F4.6.3

掌子面地质观察记录表 F4.6.4

锚杆施工记录表 F4.6.5 格栅钢架加工检查记录表 F4.6.6

钢架安装记录表 F4.6.7

喷混凝土施工记录表 F4.6.8

压注浆施工记录表 F4.6.9

回填记录表 F4.6.10

初期支护厚度检查记录表 F4.6.11

初期支护检查记录表 F4.6.12

模板安装检查记录表 F4.6.13

复合衬砌混凝土施工记录表 F4.6.14

二次衬砌厚度检查表 F4.6.15

复合衬砌检查记录表 F4.6.16

暗挖隧道轴线位置记录表 F4.6.17

4.4 其它土建施工记录 F4.8

防水层基面检查记录表 F4.8.3

防水层铺装记录表 F4.8.4

防水层检查记录表 F4.8.5

4.5 预制构件、预拌混凝土合格证 F5

商品混凝土出厂合格证汇总表 F5.1

5 安全、功能检测部分资料 F6

矿山法隧道净空测量结果汇总表 F6.4

隧道沉降检测结果汇总表 F6.7

隧道结构收敛检测结果汇总表 F6.8

地下工程渗漏水检查纪录（展开图） F6.9

6 地基基础、主体、结构检验及抽样检测资料 F7

钢筋保护层厚度实测表 F7.1

三 检验批质量验收记录

1 洞口开挖工程检验批质量验收记录 E4.1

2 洞口钢筋工程检验批质量验收记录 E4.2

3 洞口模板工程检验批质量验收记录 E4.3

4 洞口混凝土工程检验批质量验收记录 E4.4

5 洞身开挖工程检验批质量验收记录 E4.5

6 隧底开挖工程检验批质量验收记录 E4.6

7 喷射混凝土工程检验批质量验收记录 E4.7

8 锚杆工程检验批质量验收记录 E4.8

9 钢筋网工程检验批质量验收记录 E4.9

10 钢架工程检验批质量验收记录 E4.10

11 管棚工程检验批质量验收记录 E4.11

12 超前小导管工程检验批质量验收记录 E4.12

13 衬砌模板工程检验批质量验收记录 E4.13

14 衬砌钢筋工程检验批质量验收记录 E4.14

15 衬砌混凝土工程检验批质量验收记录 E4.15

16 底板工程检验批质量验收记录 E4.16

17 仰拱工程检验批质量验收记录 E4.17

18 仰拱填充工程检验批质量验收记录 E4.18

19 回填注浆工程检验批质量验收记录 E4.19

20 洞口防、排水工程检验批质量验收记录 E4.20

21 洞内排水沟（槽）工程检验批质量验收记录 E4.21

22 施工缝与变形缝处理工程检验批质量验收记录 E4.22

23 防水板防水工程检验批质量验收记录 E4.23

24 涂料防水层防水工程检验批质量验收记录 E4.24

25 注浆防水工程检验批质量验收记录 E4.25

26 盲管（沟）工程检验批质量验收记录 E4.26 南 京 地 铁 工 程

承包单位： 合同号：

监理单位： 编 号：

土建子单位工程质量竣工验收记录 统表一

工程名称 结构类型 层数/建筑面积

施工单位 技术负责人 开工日期

项目经理 项目技术负责人 竣工日期

序号 项 目 验 收 记 录 验 收 结 论

1 分部工程 共 分部，经查 分部

符合标准及设计要求 分部

2 质量控制资料 共 项，

经审查符合要求 项，

经核定符合规范要求 项。

3 安全和主要使用功能核查及抽查结果 共核查 项，符合要求 项，

共抽查 项，符合要求 项，

经返工处理符合要求 项。

4 观感质量验收 共抽查 项，符合要求 项，

不符合要求 项

5 综合验收结论

验收单位 建设单位 监理单位 施工单位 设计单位

（公章）

单位（项目）负责人：

年 月 日

（公章）

总监理工程师：

年 月 日

（公章）

单位负责人：

年 月 日

（公章）

单位（项目）负责人：

年 月 日 南 京 地 铁 工 程

承包单位： 合同号：

监理单位： 编 号：

土建子单位工程质量控制资料核查记录 统表二

工程名称 施工单位

序号 资料名称 份数 核查意见 核查人

1 图纸会审、设计变更、洽商记录

2 工程定位测量、放线记录、联系和贯通测量

3 原材料出厂合格证书及进场检（试）验报告

4 施工试验报告及见证检测报告

5 隐蔽工程验收记录

6 施工记录

7 商品混凝土合格证

8 工程质量事故及事故调查处理资料

9 施工现场质量管理检查记录

10 分项、分部工程质量验收记录

11 新材料、新工艺施工记录

12 监测控制记录

结论：

施工单位项目经理： 年 月 日 总监理工程师： 年 月 日

合集下载

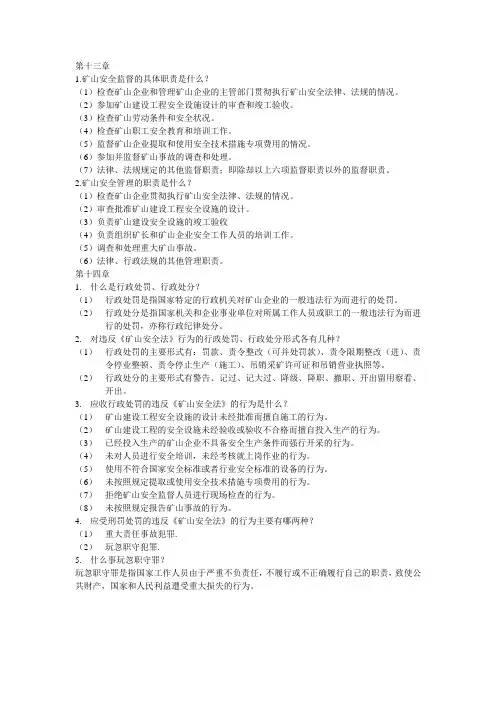

矿山法规课后题

矿山法规课后题

第十三章

1.矿山安全监督的具体职责是什么？

（1）检查矿山企业和管理矿山企业的主管部门贯彻执行矿山安全法律、法规的情况。

（2）参加矿山建设工程安全设施设计的审查和竣工验收。

（3）检查矿山劳动条件和安全状况。

（4）检查矿山职工安全教育和培训工作。

（5）监督矿山企业提取和使用安全技术措施专项费用的情况。

（6）参加并监督矿山事故的调查和处理。

（7）法律、法规规定的其他监督职责；即除却以上六项监督职责以外的监督职责。

2.矿山安全管理的职责是什么？

（1）检查矿山企业贯彻执行矿山安全法律、法规的情况。

（2）审查批准矿山建设工程安全设施的设计。

（3）负责矿山建设安全设施的竣工验收

（4）负责组织矿长和矿山企业安全工作人员的培训工作。

（5）调查和处理重大矿山事故。

（6）法律、行政法规的其他管理职责。

第十四章

1. 什么是行政处罚、行政处分？

（1） 行政处罚是指国家特定的行政机关对矿山企业的一般违法行为而进行的处罚。

（2） 行政处分是指国家机关和企业事业单位对所属工作人员或职工的一般违法行为而进行的处罚，亦称行政纪律处分。

2. 对违反《矿山安全法》行为的行政处罚、行政处分形式各有几种？

（1） 行政处罚的主要形式有：罚款、责令整改（可并处罚款）、责令限期整改（进）、责令停业整顿、责令停止生产（施工）、吊销采矿许可证和吊销营业执照等。

（2） 行政处分的主要形式有警告、记过、记大过、降级、降职、撤职、开出留用察看、开出。

3. 应收行政处罚的违反《矿山安全法》的行为是什么？

（1） 矿山建设工程安全设施的设计未经批准而擅自施工的行为。

（2） 矿山建设工程的安全设施未经验收或验收不合格而擅自投入生产的行为。

（3） 已经投入生产的矿山企业不具备安全生产条件而强行开采的行为。

（4） 未对人员进行安全培训，未经考核就上岗作业的行为。

（5） 使用不符合国家安全标准或者行业安全标准的设备的行为。

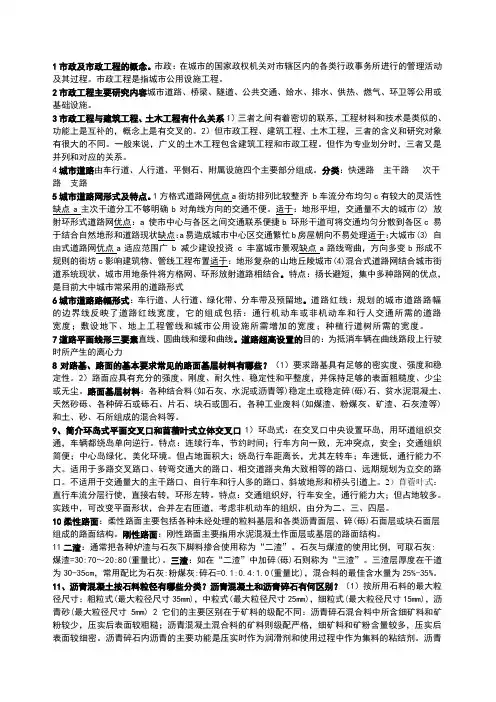

市政工程

市政工程

1市政及市政工程的概念。市政：在城市的国家政权机关对市辖区内的各类行政事务所进行的管理活动及其过程。市政工程是指城市公用设施工程。

2市政工程主要研究内容城市道路、桥梁、隧道、公共交通、给水、排水、供热、燃气、环卫等公用或基础设施。

3市政工程与建筑工程、土木工程有什么关系1）三者之间有着密切的联系，工程材料和技术是类似的、功能上是互补的，概念上是有交叉的。2）但市政工程、建筑工程、土木工程，三者的含义和研究对象有很大的不同。一般来说，广义的土木工程包含建筑工程和市政工程。但作为专业划分时，三者又是并列和对应的关系。

4城市道路由车行道、人行道、平侧石、附属设施四个主要部分组成。分类：快速路 主干路 次干路 支路

5城市道路网形式及特点。1方格式道路网优点a街坊排列比较整齐 b车流分布均匀c有较大的灵活性缺点a主次干道分工不够明确b对角线方向的交通不便。适于：地形平坦，交通量不大的城市(2) 放射环形式道路网优点：a 使市中心与各区之间交通联系便捷b 环形干道可将交通均匀分散到各区c 易于结合自然地形和道路现状缺点：a易造成城市中心区交通繁忙b房屋朝向不易处理适于：大城市(3) 自由式道路网优点a适应范围广 b 减少建设投资 c

丰富城市景观缺点a路线弯曲，方向多变b形成不规则的街坊c影响建筑物、管线工程布置适于：地形复杂的山地丘陵城市(4)混合式道路网结合城市街道系统现状、城市用地条件将方格网、环形放射道路相结合。特点：扬长避短，集中多种路网的优点，是目前大中城市常采用的道路形式

6城市道路路幅形式：车行道、人行道、绿化带、分车带及预留地。道路红线：规划的城市道路路幅的边界线反映了道路红线宽度，它的组成包括：通行机动车或非机动车和行人交通所需的道路宽度；敷设地下、地上工程管线和城市公用设施所需增加的宽度；种植行道树所需的宽度。

7道路平面线形三要素直线、圆曲线和缓和曲线。道路超高设置的目的：为抵消车辆在曲线路段上行驶时所产生的离心力

地下工程施工-各章节简答问答题-答案

地下工程施工-各章节简答问答题-答案

第一章

明挖法: 是指地下结构工程施工时，从地面向下分层、分段依次开挖，直至达到结构要求的尺寸和高程，然后在基坑中进行主体结构施工以及防水作业，最后恢复地面的一种工法。通常分为放坡开挖和基坑支护开挖两种形式。

屏风式沉桩法:是将多根板桩插入土中一定深度，使桩机来回锤击，并使两端1-2根桩先打到要求深度再将中间部分的桩顺次打入。

土钉墙:是一种用于土体开挖时保持基坑侧壁或边坡稳定性的挡土结构，它主要由密布于原位土体中的细长杆件——土钉，粘附于土体表面的钢筋混凝土面层以及土钉之间的被加固土体组成，是具有自稳能力的原位挡土墙。

膨润土泥浆:以膨润土为主、CMC、纯碱等为辅的泥浆制备材料，利用pH值接近中性的水按一定比例进行拌制而成。

盖挖顺作法:是在现有道路上，按所需要的宽度，在地表面上完成挡土结构后，以定型的预制标准覆盖结构置于支护结构上形成临时路面，恢复道路交通；然后在盖板下进行土方开挖和加设横撑，直至设计标高；依序由下而上建筑主体结构和采取防水措施，回填土并恢复管线路或埋设新的管线路；最后，根据需要拆除挡土结构的外露部分及恢复永久性道路。

盖挖逆作法:在地下构筑物顶板覆土较浅、沿线建筑物过于靠近的情况下，为防止因基坑长期开挖引起地面明显沉降而危及临近建筑物的安全；或为避免盖挖顺作法两次占用道路的弊端，可采用盖挖逆作法施工。该法在地下建筑结构施工时结构本身既做挡墙又做内支撑，不架设临时支撑。

盖挖半逆作法:和盖挖顺作法相似，也是在开挖地面、完成顶层板及恢复路面后，向下挖土至地下结构底板的设计标高，先浇筑底板，再依次向上逐层浇筑侧墙、楼板。但与盖挖顺作法的主要区别在于，盖挖顺作法所形成的顶板是将来要拆除的临时性盖板，不是永久性结构的顶板；而盖挖半逆作法所形成的顶板就是地下结构的顶部结构。

简述锚杆施工作业的工艺过程

1.施工止水帷幕与支护排桩；2.施工桩顶冠梁；3.开挖土方至第一层锚杆标高以下的设计开挖深度，挂网喷射桩间混凝土；4.逐根施工锚杆；5.安装围檩（腰梁）与锚具，待锚杆达到设计龄期后逐根张拉至锚杆设计承载力的0.9-1.0倍后，再按设计锁定值进行锁定；6.继续开挖下一层土方并施工下一排锚杆直至基坑开挖完毕。

矿山法隧道施工方案

矿山法隧道施工方案

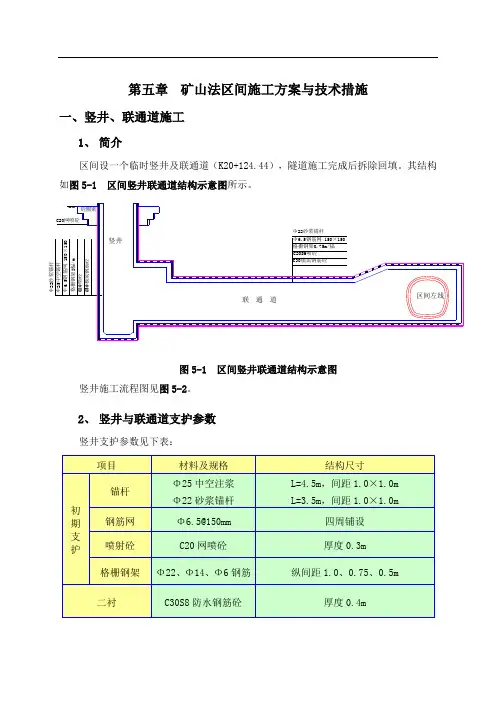

第五章 矿山法区间施工方案与技术措施
