SPI总线的工作方式及原理详解

SPI总线组成及其工作原理SPI（Serial Peripheral Interface）是一种同步串行通信总线，常用于连接微控制器与外部设备，如传感器、存储器、外设等。

SPI总线由四条信号线组成，包括SCLK（串行时钟线），MOSI（主设备输出从设备输入线），MISO（主设备输入从设备输出线）和SS（片选信号线）。

以下将详细介绍SPI总线的工作原理和其组成部分。

SPI总线采用主从架构，由一个主设备（如微控制器）和一个或多个从设备（如传感器、存储器等）组成。

主设备通过SCLK产生时钟信号来驱动整个通信过程。

主设备通过MOSI线发送数据到从设备，从设备通过MISO线传输数据给主设备。

每个从设备都有一个片选信号线（SS），用于使能该从设备。

当主设备需要与一些从设备通信时，将对应的片选信号线拉低，使该从设备处于选中状态。

1.SCLK（串行时钟线）：SCLK是SPI通信中的时钟信号，由主设备通过该线产生并驱动。

SCLK信号的频率可以由主设备控制，通常可以在MHz级别。

SCLK的上升沿和下降沿都用于同步数据传输。

数据在SCLK的上升沿或下降沿的边沿进行读写操作。

2.MOSI（主设备输出从设备输入线）：MOSI是主设备输出从设备输入的数据线。

主设备通过MOSI将数据传输给从设备。

数据在每个SCLK周期的上升沿或下降沿被写入。

3.MISO（主设备输入从设备输出线）：MISO是主设备输入从设备输出的数据线。

从设备通过MISO将数据传输给主设备。

数据在每个SCLK周期的上升沿或下降沿被读取。

4.SS（片选信号线）：每个从设备都有一个对应的SS信号线。

当主设备需要与一些从设备通信时，将该从设备的SS信号线拉低，使该从设备处于选中状态。

当通信结束后，SS信号线会被拉高，表示该从设备不再被选中。

1.主设备通过控制SS信号线，选中一些从设备开始通信。

2.主设备通过SCLK产生时钟信号，并通过MOSI线发送数据给从设备。

3.从设备在SCLK的上升沿或下降沿将数据写入MISO线，传输给主设备。

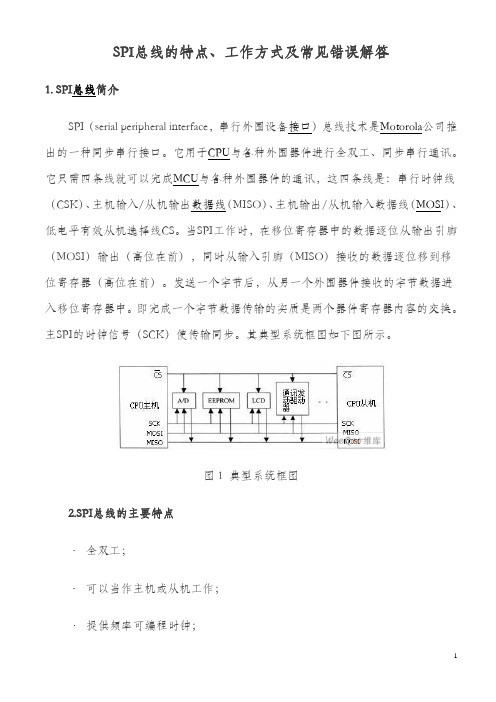

SPI总线的特点、工作方式及常见错误解答1. SPI总线简介SPI（serial peripheral interface，串行外围设备接口）总线技术是Motorola公司推出的一种同步串行接口。

它用于CPU与各种外围器件进行全双工、同步串行通讯。

它只需四条线就可以完成MCU与各种外围器件的通讯，这四条线是：串行时钟线（CSK）、主机输入/从机输出数据线（MISO）、主机输出/从机输入数据线（MOS I）、低电平有效从机选择线CS。

当SPI工作时，在移位寄存器中的数据逐位从输出引脚（MOSI）输出（高位在前），同时从输入引脚（MISO）接收的数据逐位移到移位寄存器（高位在前）。

发送一个字节后，从另一个外围器件接收的字节数据进入移位寄存器中。

即完成一个字节数据传输的实质是两个器件寄存器内容的交换。

主SPI的时钟信号（SCK）使传输同步。

其典型系统框图如下图所示。

图1 典型系统框图2.SPI总线的主要特点· 全双工；· 可以当作主机或从机工作；· 提供频率可编程时钟；· 发送结束中断标志；式，其中使用的最为广泛的是SPI0和SPI3方式（实线表示）：· 写冲突保护；.总线竞争保护等。

3.SPI总线工作方式SPI总线有四种工作方图2 SPI0和SPI3方式（实线表示）四种工作方式时序分别为：图3 四种工作方式时序时序详解：CPOL：时钟极性选择，为0时SPI总线空闲为低电平，为1时SPI总线空闲为高电平CPHA：时钟相位选择，为0时在SCK第一个跳变沿采样，为1时在SCK第二个跳变沿采样工作方式1：当CPHA=0、CPOL=0时SPI总线工作在方式1。

MISO引脚上的数据在第一个SPSCK沿跳变之前已经上线了，而为了保证正确传输，MOSI引脚的MSB位必须与SPSCK的第一个边沿同步，在SPI传输过程中，首先将数据上线，然后在同步时钟信号的上升沿时，SPI的接收方捕捉位信号，在时钟信号的一个周期结束时（下降沿），下一位数据信号上线，再重复上述过程，直到一个字节的8位信号传输结束。

spi原理SPI原理。

SPI（Serial Peripheral Interface）是一种同步串行数据总线，它是一种用于连接微控制器和外围设备的通信协议。

SPI总线由四根线构成，分别是时钟线（SCLK）、主设备输出从设备输入线（MOSI）、主设备输入从设备输出线（MISO）和片选线（SS）。

SPI总线可以实现全双工通信，同时可以连接多个从设备，因此在嵌入式系统中得到广泛应用。

SPI总线的工作原理如下，首先，主设备通过片选线选中需要通信的从设备，然后通过SCLK线提供时钟信号，将数据按位发送到从设备的MOSI线，同时从设备将数据按位发送到主设备的MISO线。

在数据传输过程中，主设备和从设备的时钟必须同步，这样才能正确地进行数据传输。

在数据传输结束后，主设备通过片选线取消对从设备的选择，从而完成一次通信过程。

SPI总线的工作原理非常简单，但是它具有以下几个特点：1.高速传输，SPI总线可以实现高速的数据传输，因为它是同步传输，时钟信号的频率可以达到几十兆赫，甚至更高。

这使得SPI总线非常适合需要高速数据传输的应用场景，比如存储器接口、显示设备接口等。

2.全双工通信，SPI总线可以实现全双工通信，主设备和从设备可以同时进行数据的发送和接收，这样可以大大提高通信效率。

而且，SPI总线可以连接多个从设备，主设备可以通过片选线选择需要通信的从设备，从而实现多个从设备之间的通信。

3.简单灵活，SPI总线的硬件连接非常简单，只需要四根线就可以实现通信，而且SPI总线的通信协议也非常简单。

这使得SPI总线非常适合在资源有限的嵌入式系统中使用。

在实际的应用中，为了提高SPI总线的稳定性和可靠性，通常会在硬件上添加一些额外的电路，比如加上电平转换器、添加阻抗匹配电路等。

而在软件上，通常会使用专门的SPI驱动程序来控制SPI总线的通信，以便更加方便地使用SPI总线进行数据传输。

总的来说，SPI总线是一种非常简单、灵活、高效的通信协议，它在嵌入式系统中得到了广泛的应用。

SPI∙由于SPI(setial peripheralinterface)总线占用的接口线少，通信效率高，并且支持大部分处理器芯片，因而是一种理想的选择。

SPI是利用4根信号线进行通信的串行接口协议，包括主／从两种模式。

4个接口信号为：串行数据输入(MISO，主设备输入、从设备输出)、串行数据输出(MOSI，主设备输出、从设备输入)、移位时钟(SCK)、低电平有效的从设备使能信号(cs)。

SPI最大的特点是由主设备时钟信号的出现与否来确定主／从设备间的通信。

一旦检测到主设备的时钟信号，数据开始传输。

∙目录∙SPI工作方式简介∙SPI的数据传输∙SPI用户逻辑∙SPI基本原理与结构SPI工作方式简介∙SPI是由美国摩托罗拉公司最先推出的一种同步串行传输规范，也是一种单片机外设芯片串行扩展接口。

SPI模式可以允许同时同步发送和接收8位数据，并支持4种工作方式：1. 串行数据输出，对应RC5／SDO引脚；2. 串行数据输入，对应RC4／SDI／SDA引脚；3. 串行时钟，对应RC3／SCK／SCL引脚；4. 从动方式选择，对应RA5／SS／AN4引脚。

SPI模式下与之相关的寄存器有10个，其中4个是与I2C模式共用的。

图1所示是由一个主机对接一个从机进行全双工通信的系统构成的方式。

在该系统中，由于主机和从机的角色是固定不变的，并且只有一个从机，因此，可以将主机的丽端接高电平，将从机的SS 端固定接地。

图1 全双工主机／从机连接方法若干个具备SPI接口的单片机和若干片兼容SPI接口的外围芯片，可以在软件的控制下，构成多种简单或者复杂的应用系统，例如以下3种。

（1）一个主机和多个从器件的通信系统。

如图2所示，各个从器件是单片机的外围扩展芯片，它们的片选端SS分别独占单片机的一条通用I／O引脚，由单片机分时选通它们建立通信。

这样省去了单片机在通信线路上发送地址码的麻烦，但是占用了单片机的引脚资源。

当外设器件只有一个时，可以不必选通而直接将SS端接地即可。

spi通信原理SPI（串行外围接口，Serial Peripheral Interface）是一种常见的半双工、同步串行通信总线接口（bus interface）。

它由一个正极性信号线（CS，Chip Select），一个时钟信号线（SCK，Serial Clock），一个向下发出数据线（MOSI，Master Out-Slave In）和一个向上接收数据线（MISO，Master In-Slave Out）构成，可用于微分模式或模拟模式通信，且具有较高的数据传输率和节点连线数，是一种主从（Master-Slave）式的串行数据传输标准。

一、SPI通信原理1、工作模式SPI接口通信模式有三种，分别是主模式（Master Mode）、从模式（Slave Mode）和双向模式（Bi-directional Mode），根据两个彼此连接的电路是主端还是从端，其工作模式就可以分别确定。

（1）主模式主模式有总线的控制权，它是总线的主导者，其发送时钟信号控制总线，由它读取从模式器件入端口的字节数据或者写入数据到从模式器件出端口，它一般兼顾发送和接收两种操作，并且在发送和接收都有数据缓存能力；（2）从模式从模式段缺少时钟和控制信号，从模式由主模式发送的时钟信号控制总线，从模式只能够等待主模式的唤醒，接收到主模式发来的时钟脉冲，才能工作；数据传输中，从模式由主模式发来的数据控制信号中控制自身的行为，从模式接收到数据，可能直接或间接地存储在从模式自身的缓冲位；（3）双向模式双向模式下，两电路当守护者和执行者双重角色，类似主模式，双向模式的总线可以实现双向同时收发数据功能，这也是SPI最重要的一个特点之一；2、信号线（1）CS： Chip Select，片选信号，由主机向从机发送，表示仪器的开始和结束信号；（2）SCK： Serial Clock，系统时钟信号，由主机向从机发送，控制数据的传输；（3）MOSI： Master Out Slave In，主机输出从机输入，由主机向从机发送；（4）MISO： Master In Slave Out，主机输入从机输出，由从机向主机发送；3、总线收发：1）主机向外设发送起始信号CS并向外设发出一个脉冲，外设将收到控制信号，从而开始读写操作；2）主机向外设发送时钟信号SCK，外设收到时钟信号后，可以进行一般主机传入和传出操作；3）主机发出信号来控制从机发出数据，从机受到数据标识，可以开始向主机发送数据，主机则接收从机发出的数据；4）当数据传送完毕后，起始信号CS将放低，SCK亦会放低，外设再将已写完信息的SS连接信号拉高；5）最后，外设会结束数据的读取和写入，同时将SS。

spi工作原理SPI(Serial Peripheral Interface)是一种同步串行通信协议，用于连接微控制器、传感器、存储器等外部设备。

其工作原理如下：1. 通信架构：SPI使用主从架构，其中主设备（通常是微控制器或处理器）控制通信的初始化、时钟速率以及数据传输的起始和终止，而从设备（例如传感器或存储器）则被动地响应主设备的指令。

2. 时钟信号：SPI通信需要一个时钟信号作为同步基准，由主设备产生并传输给从设备。

通常情况下，SPI设备具有两个时钟极性（CPOL）和时钟相位（CPHA）设置，主设备和从设备必须使用相同的设置才能正常通信。

3. 数据传输：主设备通过SPI总线发送数据，而从设备则将其接收。

数据以字节为单位传输，可以进行全双工或半双工传输。

数据传输的方式一般为MSB（最高有效位）或LSB（最低有效位）优先。

4. 片选信号：SPI可以支持多个从设备的连接。

通过片选信号（通常称为CS或SS），主设备可以选择与哪个从设备进行通信。

只有选中的从设备会响应主设备发送的指令和数据。

5. 数据帧：SPI通信中的数据传输由一系列的数据帧组成。

每个数据帧包含一个位传输和一个字节传输，并由传输时钟控制。

6. 通信步骤：- 主设备发送片选信号以选中从设备。

- 主设备发送时钟信号作为同步时钟。

- 主设备将数据位推送到MOSI（主输出从输入）线上。

- 从设备在下降沿接收数据位，并将响应数据推送到MISO （主输入从输出）线上。

- 主设备在上升沿采集响应数据。

- 重复以上步骤直到传输完成。

总结：SPI是一种高速串行通信协议，具有灵活性和简单性。

它通过主从架构、时钟信号、数据传输、片选信号以及数据帧来实现设备之间的通信。

主设备控制通信的初始化和时序，从设备被动响应主设备的指令和数据。

通过理解SPI的工作原理，可以更好地设计和应用它。

spi总线工作原理
SPI（Serial Peripheral Interface）总线是一种同步串行通信协议，它主要用于在微控制器或其他数字集成电路之间传输数据。

SPI总线由一个主设备（Master）和一个或多个从设备（Slave）组成。

主设备通过与从设备之间发送和接收数据的方式来与其进行通信。

SPI总线的工作原理如下：
1. 首先，主设备选择要与之通信的从设备。

这是通过在片选引脚上拉低电平来实现的。

其他从设备的片选引脚应保持高电平。

2. 接着，主设备通过时钟引脚（SCK）生成时钟信号，此时数据传输开始。

3. 主设备通过主输出(MOSI)引脚发送数据，从设备通过主输
入(MISO)引脚接收数据。

在每个时钟周期中，主设备和从设
备在SCK上的上升沿或下降沿进行数据交换。

4. 数据传输时，主设备先发送一个起始位（通常是高电平）并将其传输到从设备。

5. 接下来，主设备和从设备同时发送并接收数据，每一个时钟周期传输一个位。

数据传输的顺序是从最高位（MSB）到最
低位（LSB）。

6. 当所有数据位都传输完毕后，主设备通过拉高片选引脚结束
与从设备的通信。

7. 在通信结束后，主设备可以选择与其他从设备进行通信，或者在下一个时钟周期中重新选择与之前的从设备进行通信。

SPI总线的工作原理简单而直观。

它具有高速、可简化电路设计等优点，因此在很多嵌入式系统中得到了广泛应用。

单片机中的SPI总线协议原理及应用研究SPI（Serial Peripheral Interface）总线协议是一种串行通信协议，广泛应用于单片机和外部设备之间的数据交换。

本文将介绍SPI总线协议的原理以及其在单片机中的应用研究。

一、SPI总线协议的原理SPI协议被广泛应用于许多IC芯片之间的通信，它使用多线全双工的通信模式，由一个主设备和一个或多个从设备组成。

SPI总线通信的核心是由主设备控制的时序同步传输。

SPI总线协议中，主设备通过四根信号线与从设备通信，分别是：1. SCK（Serial Clock）：时钟信号线，由主设备产生，用于同步数据传输。

2. MOSI（Master Out Slave In）：主设备输出、从设备输入的数据线，主设备将数据发送给从设备。

3. MISO（Master In Slave Out）：主设备输入、从设备输出的数据线，从设备将数据发送给主设备。

4. SS（Slave Select）：从设备选择线，用于选择与主设备进行通信的从设备。

SPI总线协议的通信流程如下：1. 主设备发送一个时钟脉冲，同时将MOSI上的数据发送给从设备。

2. 主设备接收从设备的数据，并同时发送另一个时钟脉冲。

3. 主设备不断重复以上两步操作，直到通信结束。

SPI总线协议使用传输率较高的时钟信号进行同步，因此可以实现较快的数据传输速度。

SPI协议的主要特点包括：1. 全双工通信：主设备和从设备可以同时发送和接收数据。

2. 时钟同步：通过时钟信号实现主设备和从设备的同步传输。

3. 硬件控制：SPI通信依赖硬件的控制，因此具有很高的可靠性和稳定性。

二、SPI总线协议在单片机中的应用研究SPI总线协议在单片机中广泛应用于各种外设的通信和控制。

下面将介绍一些常见的应用场景。

1. 存储器扩展在许多嵌入式系统中，存储器扩展是很常见的需求。

通过SPI总线协议，主单片机可以与外部存储器芯片进行通信。

例如，可以使用SPI接口连接闪存、EEPROM或SRAM等存储器芯片，实现数据的读写操作。

spi总线协议SPI总线协议。

SPI（Serial Peripheral Interface）是一种用于在数字集成电路之间进行通信的同步串行通信协议。

它通常用于连接微控制器和外围设备，例如存储器芯片、传感器、显示器和无线模块等。

SPI总线协议具有简单、高效、灵活等特点，因此在许多嵌入式系统中得到广泛应用。

本文将对SPI总线协议的基本原理、通信方式、时序特性以及应用进行介绍。

SPI总线协议基本原理。

SPI总线由四根信号线组成，分别为时钟信号（SCLK）、主设备输出（MOSI）、主设备输入（MISO）和片选信号（SS）。

在SPI总线中，通信的主设备通过SCLK信号产生时钟脉冲，控制数据的传输。

MOSI信号用于主设备向从设备发送数据，MISO信号用于从设备向主设备发送数据。

片选信号用于选择从设备，使得主设备可以与多个从设备进行通信。

SPI总线协议通信方式。

SPI总线协议采用全双工通信方式，即主设备和从设备可以同时发送和接收数据。

通信开始时，主设备通过片选信号选择从设备，并在时钟信号的控制下，通过MOSI信号向从设备发送数据，同时从设备通过MISO信号向主设备发送数据。

通信结束后，主设备通过片选信号取消对从设备的选择，从而完成一次数据传输。

SPI总线协议时序特性。

在SPI总线协议中，数据的传输是在时钟信号的控制下进行的。

通常情况下，数据的传输是在时钟的上升沿或下降沿进行的，具体取决于SPI设备的工作模式。

此外，SPI总线协议还可以通过调整时钟信号的极性和相位来适应不同的外设要求，从而实现更灵活的通信方式。

SPI总线协议应用。

SPI总线协议在各种嵌入式系统中得到广泛应用，例如单片机、嵌入式系统、传感器网络等。

在单片机中，SPI总线协议通常用于连接外部存储器、显示器、通信模块等外围设备。

在嵌入式系统中，SPI总线协议可以用于连接各种外设，实现系统的功能扩展和升级。

在传感器网络中，SPI总线协议可以用于连接各种传感器节点，实现数据的采集和传输。
