螺杆空压机工作原理

螺杆空压机的工作原理以及变频空压机的优点1.螺杆空压机工作原理：目前空压机上都采用两点式控制(上、下限控制)或启停式控制(小型空气压缩机)，也就是当压缩气体气缸内压力达到设定值上限时，空压机通过本身气压或油压关闭进气阀，小型空气压缩机则停机。

当压力下降到设定值下限时，空压机打开进气阀，小型空压机则又启动。

传统的控制方式容易对电网造成冲击，对空压机本身也有一定的损害，当用气量频繁波动时，尤其明显。

正常工作情况下，空气被压缩到储气罐。

空压机各点的检测(包括压缩空气温度、压力，螺杆温度、冷却水压力和温度以及油压、油温等等)和整体控制由主控制单板机控制。

当空压机出口压力达到设定值上限时，通过油压分路阀关闭进气口，同时打开内循环管路，作自循环运行。

此时用气单位继续用气。

当压力下降到设定值下限时，油压分路阀关闭循环管路，打开空气进口，空气又由过滤器经压缩到储气罐中。

在静态，原起动方式(Y-△)，及加载、卸载时对电网供配电设备及螺杆都会造成极大的冲击。

尤其是能源的严重浪费。

主电机转速下降，轴功率将下降很多。

节能潜力相当大。

变频节能的效果是十分显著的，特别是调节范围大的系统及设备，通过实际应用可以直观的看出在流量变化时只要对转速(频率)稍作改变就会使轴功率有更大程度上的改变，就因有此特点使得变频调速(节能)方式成为一种趋势并且不断深入的应用于各行业及其各种调整领域。

2.变频螺杆空压机控制原理：空压机使用场合一般有如下特点：配置容量比实际气量大、气量消耗不稳定、气压要求稳定、噪音要尽可能低(尤其夜间)。

变频式空压机是根据用气量的大小自动改变主机转速，来反应系统压力的变化，并保持稳定的系统压力;当系统消耗风量降低时;此时压缩机提供的压缩空气量会大于系统消耗量，变频式压缩机会减低转速，同时输出压缩空气量，来保持稳定的系统压力值。

若当系统消耗风量增加时，此时压缩机提供的压缩空气量会小于系统消耗量，变频式压缩机转速会相对增加，同时输出压缩空气量，来保持稳定的系统压力值。

螺杆空气压缩机工作原理
螺杆空气压缩机是一种常用的空压机，其工作原理主要通过两个相互啮合的螺杆进行空气的压缩。

具体来说，螺杆空气压缩机由主螺杆和副螺杆组成。

主螺杆和副螺杆都是带有外螺纹的金属筒体。

当螺杆转动时，两个螺杆就会相互啮合，形成一个连续的密闭腔体。

在螺杆旋转的过程中，随着螺杆的旋转，腔体的容积逐渐减小。

当螺杆旋转一周后，腔体内的空气被压缩到一定的压力，然后通过出气阀口排出。

与此同时，新鲜的空气通过进气阀口进入到腔体内，开始下一轮的压缩。

螺杆空气压缩机使用的过程中，会产生一定的热量。

为了保持良好的工作状态，螺杆空气压缩机通常需要安装冷却系统，以降低温度。

同时，为了减少压缩过程中产生的振动和噪音，还需要进行有效的减振和消音处理。

总的来说，螺杆空气压缩机通过两个螺杆的旋转来实现压缩空气的功能。

它具有结构简单、运行稳定、压力调节范围广等特点，被广泛应用于工业生产中的压缩空气领域。

风冷螺杆空压机工作原理风冷螺杆空压机是一种常见的空气压缩设备，主要通过利用空气的压缩来提供动力，并广泛应用于各个行业的生产过程中。

它的工作原理是利用螺杆压缩机和冷却系统的协同作用，将空气压缩并冷却，以提供高质量的压缩空气。

让我们来了解一下螺杆压缩机的工作原理。

螺杆压缩机是一种容积式压缩机，由两个相互啮合的螺杆组成。

当螺杆旋转时，空气被吸入压缩机的进气口，然后被两个螺杆的螺纹压缩，并随着螺杆的旋转而向前推进。

在此过程中，空气的体积不断减小，同时压力不断增加，最终将空气压缩到所需的压力水平。

接下来，冷却系统起到关键作用。

螺杆压缩机在工作过程中会产生大量的热量，如果不及时冷却，将会导致设备过热，进而影响压缩效果和设备寿命。

因此，风冷螺杆空压机配备了冷却系统，以确保良好的工作状态。

冷却系统主要由风冷器、冷却风扇和冷却剂组成。

风冷器是一种热交换器，通过将热空气与外部空气进行对流，以散发热量。

冷却风扇则通过强制对流的方式，加速空气流动，提高散热效果。

而冷却剂则起到吸收和带走热量的作用，确保螺杆压缩机的温度始终保持在安全范围内。

风冷螺杆空压机的工作原理可以简单概括为：首先，空气通过进气口进入螺杆压缩机。

然后，在两个螺杆的作用下，空气被压缩并向前推进。

在此过程中，空气温度不断上升。

接着，热空气通过风冷器进行冷却，同时冷却风扇加速空气流动，以提高散热效果。

最后，冷却剂吸收热量，确保螺杆压缩机的温度恢复到安全水平。

最终，压缩空气通过出气口排出，并供应给生产过程中所需的各种设备和工具。

风冷螺杆空压机的工作原理简单明了，凭借其高效、可靠的性能，被广泛应用于各个行业。

无论是制造业、建筑业还是化工业，空气压缩机都扮演着不可或缺的角色。

它不仅可以提供动力，驱动各种设备运行，还可以用于气动工具、喷涂、气体输送等多种应用。

同时，风冷螺杆空压机的节能与环保特性也受到了越来越多企业的青睐。

风冷螺杆空压机是一种利用螺杆压缩机和冷却系统协同工作的设备。

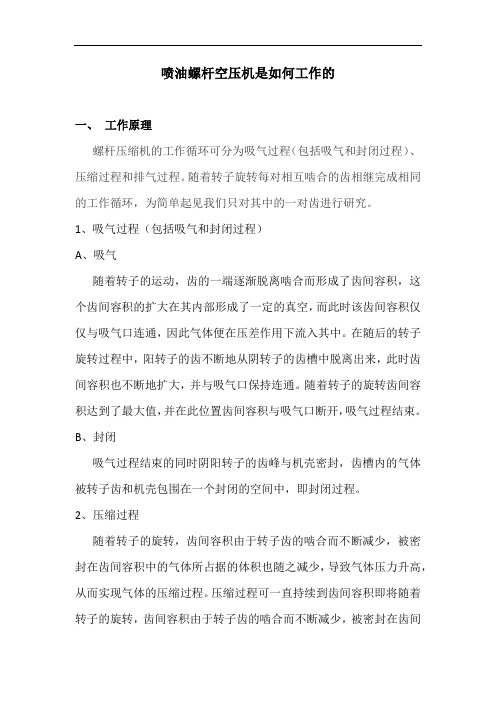

喷油螺杆空压机是如何工作的一、工作原理螺杆压缩机的工作循环可分为吸气过程（包括吸气和封闭过程）、压缩过程和排气过程。

随着转子旋转每对相互啮合的齿相继完成相同的工作循环，为简单起见我们只对其中的一对齿进行研究。

1、吸气过程（包括吸气和封闭过程）A、吸气随着转子的运动，齿的一端逐渐脱离啮合而形成了齿间容积，这个齿间容积的扩大在其内部形成了一定的真空，而此时该齿间容积仅仅与吸气口连通，因此气体便在压差作用下流入其中。

在随后的转子旋转过程中，阳转子的齿不断地从阴转子的齿槽中脱离出来，此时齿间容积也不断地扩大，并与吸气口保持连通。

随着转子的旋转齿间容积达到了最大值，并在此位置齿间容积与吸气口断开，吸气过程结束。

B、封闭吸气过程结束的同时阴阳转子的齿峰与机壳密封，齿槽内的气体被转子齿和机壳包围在一个封闭的空间中，即封闭过程。

2、压缩过程随着转子的旋转，齿间容积由于转子齿的啮合而不断减少，被密封在齿间容积中的气体所占据的体积也随之减少，导致气体压力升高，从而实现气体的压缩过程。

压缩过程可一直持续到齿间容积即将随着转子的旋转，齿间容积由于转子齿的啮合而不断减少，被密封在齿间容积中的气体所占据的体积也随之减少，导致气体压力升高，从而实现气体的压缩过程。

压缩过程可一直持续到齿间容积即将与排气口连通之前。

3、排气过程齿间容积与排气口连通后即开始排气过程，随着齿间容积的不断缩小，具有内压缩终了压力的气体逐渐通过排气口被排出，这一过程一直持续到齿末端的型线完全啮合为止，此时齿间容积内的气体通过排气口被完全排出，封闭的齿间容积的体积将变为零。

从上述工作原理可以看出，螺杆压缩机是通过一对转子在机壳内作回转运动来改变工作容积，使气体体积缩小、密度增加，从而提高气体的压力。

二、主要组成部件1、进气过滤器2、进气阀3、压缩转子4、油气筒5、最小压力阀6、后冷却器7、水分离器8、恒温阀9、油冷却器10、油过滤器三、工艺流程四、各组件功能1、进气过滤器（1）空气经过进气过滤器(1)进入空压机，进气过滤器作用是防止空气中的灰尘等对空压机有害物质进入空压机，空气过滤器的尺寸和滤纸的质量会直接影响空压机的运行稳定和经济性2、进气阀(2)进气阀(2) 的开闭控制着空气是否进机组，从而控制机组加卸载，当机组压力到了设定的最高压力时，进气阀关闭，当机组出口处的压力到了设定的最小压力时，进气阀又从新打开，机组开始加载。

螺杆空压机的工作原理一、螺杆式空气压缩机的概述螺杆式空气压缩机是喷油单级双螺杆压缩机，采用高效带轮(或轴器)传动，带动主机转动进行空气压缩，通过喷油对主机压缩腔进行冷却和润滑，压缩腔排出的空气和油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，最后得到洁净的压缩空气。

双螺杆空气压缩机具有优良的可靠性能，机组重量轻、震动小、噪声低、操作方便、易损件少、运行效率高是其最大的优点。

二、压缩机主机工作原理螺杆式空气压缩机的核心部件是压缩机主机，是容积式压缩机中的一种，空气的压缩是靠装置于机壳互相平行啮合的阴阳转子的齿槽之容积变化而达到。

转子副在与它精密配合的机壳转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧,完成吸入、压缩、排气三个工作过程。

因此，双螺杆转子的型线技术决定着螺杆式空气压缩机产品定位的档次。

（有关申行健的型线技术参见主页“双螺杆空压机核心技术”栏目）。

三、双螺杆空压机的工作流程空气通过进气过滤器将大气中的灰尘或杂质滤除后，由进气控制阀进入压缩机主机，在压缩过程中与喷入的冷却润滑油混合，经压缩后的混合气体从压缩腔排入油气分离罐，此时压缩排出的含油气体通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气精分离器进行二次分离，得到含油量很少的压缩空气，当空气被压缩到规定的压力值时，最小压力阀开启，排出压缩空气到冷却器进行冷却，最后送入使用系统。

螺杆式空压机原理1、吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟。

当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。

单螺杆空压机工作原理
单螺杆空压机是一种利用单螺杆叶片来压缩气体的机械设备。

它主要由压缩机本体、进气阀、排气阀、电机和冷却系统等组成。

工作原理如下：
1. 进气过程：气体通过进气管道进入压缩机，进入压缩螺杆主轴与螺杆叶片之间的螺杆室内。

在进气过程中，螺杆叶片与主轴形成密封的工作室，同时旋转产生泵送作用。

气体在螺杆的螺旋线上逐渐被压缩，并沿螺杆轴线方向向前推进。

2. 压缩过程：螺杆的旋转运动将气体分子逐渐挤压在螺杆和螺杆槽之间。

空气在螺杆室中逐步被压缩，同时也因螺杆的旋转被推向螺杆的出口方向。

在这个过程中，气体的温度和压力均逐渐增加。

3. 排气过程：当气体被压缩到一定压力后，通过排气阀进入排气室。

排气阀会打开，将压缩过的气体排出机器。

由于排气工作室的大小几乎不变，气体无法直接返回到进气侧，因此实现了气体的压缩和排气。

4. 冷却过程：在压缩过程中，由于气体的压缩过程伴随着能量的损耗，所以会产生热量。

为了保证机器正常工作，单螺杆空压机需要通过冷却系统将产生的热量散发出去，以保持良好的工作环境和机器的寿命。

单螺杆空压机通过单螺杆叶片的旋转运动，不断压缩气体来实
现气体的供应。

其优点包括结构简单、运行平稳、噪音小、耐磨性强等。

因此，在工业生产中，单螺杆空压机被广泛应用于气体供应、气动工具、气源设备等。

水冷螺杆式空压机工作原理
水冷螺杆式空压机是一种常用的工业设备，用于压缩空气以进行各种工业应用。

它的工作原理主要包括以下几个步骤：
1. 吸气阶段：水冷螺杆式空压机通过吸气阀门将外部空气吸入机器内部。

在这
个阶段，螺杆组件同步旋转，形成负压区域，使空气被吸入压缩腔室。

2. 压缩阶段：一旦空气进入腔室，螺杆组件开始旋转，将空气逐渐压缩。

在这
个过程中，空气被压缩螺杆的螺纹齿槽推向机器的出口。

3. 冷却阶段：由于压缩空气的温度上升，水冷螺杆式空压机需要进行冷却。

在
螺杆组件的周围，内置有冷却水管，通过循环水的方式对空气进行冷却，以保持螺杆组件的正常运行温度。

4. 排气阶段：经过压缩和冷却后，空气被推入排气室。

在排气室中，仍有一个
排气阀门用于调节压缩空气的排放。

一旦空气达到预设的压力，排气阀门会打开，将压缩空气释放到环境中。

总的来说，水冷螺杆式空压机通过螺杆组件的旋转和压缩、冷却系统的工作，
将外部的空气压缩，并且通过排气阀门将压缩空气排放出来。

这种工作原理使得水冷螺杆式空压机在许多工业领域中被广泛应用，例如制造、建筑和工程领域等。

捷豹螺杆空压机原理
捷豹螺杆空压机是一种常用的空气压缩设备，其工作原理如下：
1. 原料气体进入压缩室：原料气体（通常是空气）通过进气阀门进入压缩室，压缩室是由两个相互螺旋的螺杆组成的。

2. 气体被压缩：当螺杆开始旋转时，它们相互螺旋的形状将气体随着螺杆的旋转逐渐推向出口方向，气体在螺杆之间被压缩。

3. 温度升高：在气体被压缩的过程中，由于压缩所产生的热量无法完全散发，因此气体的温度会随着压缩而升高。

4. 废热排出：为了防止气体过热，捷豹螺杆空压机通常会配备冷却器，冷却器通过降低气体温度，将废热排出。

5. 压缩空气产生：当气体通过螺杆压缩至所需的压缩比后，压缩空气从出口阀门流出，供应给工业生产等需要压缩空气的应用。

需要注意的是，捷豹螺杆空压机的工作原理与其他螺杆空压机原理相似，但在技术细节上可能会有所差异。

此外，通过控制螺杆的旋转速度和其他参数，可以实现不同的压缩比和压缩容量，以满足不同应用的需求。

风冷螺杆空压机工作原理
风冷螺杆空压机是一种常见的空气压缩机，其工作原理是通过螺杆的旋转来将空气压缩，然后将压缩后的空气排出。

与其他类型的空气压缩机相比，风冷螺杆空压机具有高效、稳定、噪音低等优点，因此在工业生产中得到广泛应用。

风冷螺杆空压机的主要组成部分包括压缩机本体、电机、冷却器、油分离器、控制系统等。

其中，压缩机本体是风冷螺杆空压机的核心部件，其由两个相互啮合的螺杆组成，通过螺杆的旋转来将空气压缩。

电机则提供了螺杆的动力，使其能够旋转。

冷却器则用于降低压缩机本体的温度，保证其正常运行。

油分离器则用于分离压缩过程中产生的油气混合物，保证排出的空气干燥。

控制系统则用于控制整个系统的运行，保证其稳定性和安全性。

风冷螺杆空压机的工作过程可以分为四个阶段。

首先是吸气阶段，当电机启动时，螺杆开始旋转，空气通过吸气阀进入压缩机本体。

接下来是压缩阶段，螺杆的旋转使得空气被压缩，同时产生热量。

为了保证系统的稳定性，压缩机本体的温度需要被控制在一定范围内。

然后是冷却阶段，压缩后的空气通过冷却器冷却，降低其温度。

最后是排气阶段，冷却后的空气通过油分离器和排气阀排出，成为高压干燥的空气。

总的来说，风冷螺杆空压机是一种高效、稳定、噪音低的空气压缩机，其工作原理是通过螺杆的旋转来将空气压缩，然后将压缩后的空气排出。

在工业生产中，风冷螺杆空压机得到广泛应用，可以用于制造业、化工、电子、食品等领域。

干式无油螺杆空压机原理空气压缩机是一种将气体压缩成高压气体的设备，常用于许多工业领域。

干式无油螺杆空压机是其中一种常见的类型，其原理是通过螺杆运动将空气压缩，并在压缩过程中不需要使用润滑油。

本文将介绍干式无油螺杆空压机的工作原理和优势。

一、工作原理干式无油螺杆空压机的工作原理主要分为两个步骤：压缩和排气。

1. 压缩过程在压缩过程中，干式无油螺杆空压机通过两个旋转的螺杆（主螺杆和从螺杆）将空气吸入，并逐渐压缩。

主螺杆和从螺杆之间的间隙越来越小，压缩空气被推入螺杆的螺纹凹槽中，螺纹的形状使得空气被压缩并推向出口。

2. 排气过程在排气过程中，经过压缩的空气通过压缩腔体的出口排出。

为了防止空气中的水分和杂质进入压缩机，干式无油螺杆空压机通常配置有过滤器和干燥器。

二、优势干式无油螺杆空压机相比传统的润滑式螺杆空压机具有以下优势：1. 无油润滑由于采用无油润滑设计，干式无油螺杆空压机不需要使用润滑油。

这种设计减少了维护和保养的成本，同时也避免了油污染对产品质量的影响。

2. 低噪音干式无油螺杆空压机的设计使得其噪音较低。

这对于噪音敏感的工作环境尤为重要，可以提供更加舒适的工作环境。

3. 高效节能干式无油螺杆空压机采用先进的设计和技术，提高了压缩机的效率。

与传统的润滑式螺杆空压机相比，干式无油螺杆空压机的能耗更低，节能效果更好。

4. 可靠性高干式无油螺杆空压机的设计简单可靠，减少了故障和维修的可能性。

同时，由于无需使用润滑油，也避免了因油品老化或漏油而引起的故障。

5. 环保干式无油螺杆空压机无油润滑设计，不会产生污染物。

对于环境敏感的行业，如食品加工和医药制造等，干式无油螺杆空压机是一种更加环保的选择。

三、应用领域干式无油螺杆空压机广泛应用于许多领域，包括制药、食品加工、电子、纺织、汽车制造等。

由于其无油润滑和低噪音的特点，特别适用于对空气质量要求高和噪音敏感的场所。

总结：干式无油螺杆空压机通过螺杆运动将空气压缩，并在压缩过程中不需要使用润滑油。
