二氧化硅含量的测定方法

粉尘中游离二氧化硅含量的测定一、前言粉尘是指在生产和日常生活中产生的细小颗粒物，它们对人体健康和环境造成极大的危害。

其中，游离二氧化硅是一种常见的粉尘成分，也是一种非常有害的物质。

因此，测定粉尘中游离二氧化硅含量具有重要意义。

本文将介绍游离二氧化硅含量的测定方法及其应用。

二、游离二氧化硅含量的测定方法1. 石英晶体微天平法石英晶体微天平法是一种高灵敏度、高准确度的测定方法。

其原理是利用石英晶体表面吸附游离二氧化硅分子后质量发生变化来计算含量。

该方法适用于低浓度游离二氧化硅的检测。

2. 空气样品采集法空气样品采集法是通过采集现场空气中的粉尘颗粒，然后将其溶解或提取出来，再利用色谱等分析技术进行测定。

该方法适用于现场实时监测和大批量样品分析。

3. 火焰原子吸收光谱法火焰原子吸收光谱法是一种常用的游离二氧化硅含量测定方法。

其原理是利用游离二氧化硅在火焰中的发射特性，通过分析其光谱特征来计算含量。

该方法适用于高浓度游离二氧化硅的检测。

三、游离二氧化硅含量的应用1. 工业生产游离二氧化硅是工业生产中常见的粉尘成分，它会对工人的健康造成危害。

因此，测定工作场所中游离二氧化硅含量对于保护工人健康具有重要意义。

2. 环境监测空气中存在大量细小颗粒物，其中包括游离二氧化硅。

测定空气中游离二氧化硅含量可以对环境污染状况进行评估和监测。

3. 医学诊断某些疾病如肺结核、尘肺等与长期吸入粉尘有关。

通过检测患者体内的游离二氧化硅含量可以帮助医生进行诊断和治疗。

四、总结游离二氧化硅含量的测定方法有多种，不同的方法适用于不同的场合。

在工业生产、环境监测和医学诊断中，测定游离二氧化硅含量都具有重要意义。

我们应该加强对粉尘危害的认识，采取有效措施保障自身健康和环境安全。

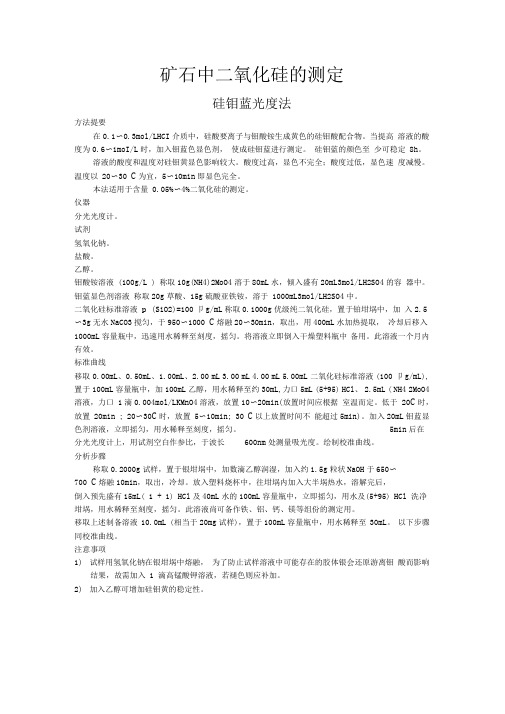

矿石中二氧化硅的测定硅钼蓝光度法方法提要在0.1〜0.3mol/LHCI介质中，硅酸要离子与钼酸铵生成黄色的硅钼酸配合物。

当提高溶液的酸度为0.6〜1moI/L时，加入钼蓝色显色剂，使成硅钼蓝进行测定。

硅钼蓝的颜色至少可稳定8h。

溶液的酸度和温度对硅钼黄显色影响较大。

酸度过高，显色不完全；酸度过低，显色速度减慢。

温度以20〜30 C为宜，5〜10min即显色完全。

本法适用于含量0.05%〜4%二氧化硅的测定。

仪器分光光度计。

试剂氢氧化钠。

盐酸。

乙醇。

钼酸铵溶液 (100g/L ) 称取10g(NH4)2MoO4溶于80mL水，倾入盛有20mL3mol/LH2SO4的容器中。

钼蓝显色剂溶液称取20g草酸、15g硫酸亚铁铵，溶于1000mL3mol/LH2SO4中。

二氧化硅标准溶液p (SiO2)=100卩g/mL称取0.1000g优级纯二氧化硅，置于铂坩埚中，加入2.5〜3g无水NaCO3搅匀，于950〜1000 C熔融20〜30min，取出，用400mL水加热提取，冷却后移入1000mL容量瓶中，迅速用水稀释至刻度，摇匀。

将溶液立即倒入干燥塑料瓶中备用。

此溶液一个月内有效。

标准曲线移取0.00mL、0.50mL、1.00mL、2.00 mL 3.00 mL 4.00 mL 5.00mL 二氧化硅标准溶液(100 卩g/mL),置于100mL容量瓶中，加100mL乙醇，用水稀释至约30mL,力口5mL (5+95) HCl、2.5mL ( NH4 2MoO4溶液，力口1滴0.004mol/LKMnO4溶液，放置10〜20min(放置时间应根据室温而定。

低于20C时，放置20min ; 20〜30C时，放置5〜10min; 30 C以上放置时间不能超过5min)。

加入20mL钼蓝显色剂溶液，立即摇匀，用水稀释至刻度，摇匀。

5min后在分光光度计上，用试剂空白作参比，于波长600nm处测量吸光度。

绘制校准曲线。

硅溶胶二氧化硅含量检测标准
硅溶胶中二氧化硅的含量对其使用效果具有至关重要的影响。

目前，硅溶胶中二氧化硅含量的检测方法主要包括重量法和比色法。

重量法是一种被广泛应用的测定硅溶胶中二氧化硅含量的方法。

具体步骤如下：
1. 取适量的硅溶胶样品，并将其放置在一次量瓶中。

2. 在一次量瓶中注入一定量的去离子水，并充分振荡使硅溶胶样品溶解，最终达到体积标记线。

3. 取出一定量的硅溶胶样品溶液，用电子天平进行称重并记录其重量。

4. 将称重得到的结果代入计算公式，即可得出硅溶胶溶液中二氧化硅的含量。

此外，比色法也是另一种被广泛应用的测定硅溶胶中二氧化硅含量的方法。

至于具体的检测标准，可能会因应用领域和具体需求而有所不同。

因此，在选择硅溶胶作为干燥剂或其他用途时，建议与供应商或制造商进行详细讨论，以确保其二氧化硅含量符合您的要求和标准。

二氧化硅的测定
动物胶凝聚重量法是一种常用的测定二氧化硅含量的方法，该方法可分为两步：首先
将待测物样品与已知质量的硅酸钠混合，然后以硝酸将样品溶解，再加入带负电荷的胶体，二氧化硅会与胶体结合形成沉淀，最后将沉淀用烘箱干燥并称重，根据干燥后的沉淀质量
可以计算出样品中二氧化硅含量的百分比。

实验操作步骤如下：
1.制备硅酸钠溶液：称取约
2.1g的硅酸钠，加入100mL的去离子水中，搅拌至溶解。

2.样品制备：将待测物样品加入一个干燥的低矮烧杯中，加入已稀释的硅酸钠溶液
(5mL)，加入一些水，然后热处理至干燥，继续加入硅酸钠溶液(5mL)，热处理至干燥，重
复以上操作三次，然后用烘箱将烧杯逐渐升温至105℃，使样品彻底干燥。

5.制备二氧化硅沉淀：将样品放入容器中，加入25mL的去离子水，加入1mL的SDS溶液和胶体溶液，使陈化。

6.过滤并干燥沉淀：将沉淀放在预先称好的滤纸上，用水冲洗干净，然后用烘箱干燥，直至沉淀干燥完全。

7.称重并计算含量：将烘干后的沉淀和滤纸从滤纸上取下并称重，然后用以下公式计
算二氧化硅含量：
二氧化硅重量（g）/样品重量（g）×100
按如上操作测定的二氧化硅含量，可以用于分析矿物样品、美容品中的二氧化硅含量等。

二氧化硅含量的测定方法二氧化硅，化学式为SiO2，是一种常见的无机物，广泛存在于自然界中，例如沙漠、山岩、矿石等。

测定二氧化硅含量的方法有很多种，下面将介绍几种常用的方法。

1.酸碱滴定法酸碱滴定法是一种常用的测定二氧化硅含量的方法。

首先，将待测样品溶解于酸性溶液中，使得二氧化硅与溶液中的酸反应生成硅酸。

然后，用氢氧化钠溶液滴定反应生成的硅酸，终点时溶液中的酸完全被中和，溶液的pH值由酸性变为中性。

通过计算滴定所需的氧化钠溶液体积，可以得到二氧化硅的含量。

2.溶液浓度法溶液浓度法是一种通过对溶液进行浓缩后测定二氧化硅含量的方法。

首先，将待测溶液经过蒸发浓缩，使得其中的二氧化硅得以富集。

然后，将浓缩后的溶液与酸反应生成硅酸，用酸碱滴定法测定其酸度，从而得到二氧化硅的含量。

3.火焰原子吸收光谱法火焰原子吸收光谱法是一种无机成分分析的常用方法。

首先，将待测样品经过适当的处理后转化为气态的二氧化硅。

然后，将气态二氧化硅进入火焰原子吸收光谱仪，利用二氧化硅的特征吸收峰从而定量测定其含量。

4.过滤重量法过滤重量法是一种基于物质质量守恒的方法。

首先，将待测样品溶解于一定体积的溶剂中，使得二氧化硅溶解。

然后，将溶液通过过滤器，将未溶解的固体颗粒滤去。

将滤液收集，通过蒸发溶剂使其干燥，最终得到二氧化硅的质量。

通过比较溶剂中的二氧化硅质量与溶液干燥后的质量差值，可以得到二氧化硅的含量。

除了上述方法，还有一些其他的测定二氧化硅含量的方法，例如红外光谱法、X射线荧光光谱法等。

这些方法各有特点，适用于不同的样品和测定需求。

在实际应用中，可以根据具体情况选择合适的方法进行测定。

二氧化硅测定方法国标
测定方法的主要步骤如下：
1.试剂及仪器准备：
-铵钼酸铅溶液：溶于稀硝酸中，浓度为0.06g/L。

- 硫酸：浓度为0.5 mol/L。

- 硝酸：浓度为6 mol/L。

- 铊溶液：浓度为0.075 mol/L。

- 水：经煮沸冷却后应达到电导率小于20 μS/cm。

- 具有1 cm 光程的分光光度计。

2.操作步骤：
-取一定体积的水样，加入适量的硫酸和硝酸，进行预处理。

将样品放置冷却。

-取一定体积的预处理后的样品，加入适量的铵钼酸铅溶液，摇匀。

-用铊溶液进行蒸馏，将铵钼酸铅盐分离出来。

将蒸馏液装入量为
25mL的比色皿中，以蒸馏水冲洗放入皿中的所有液体。

-在蒸馏液中加入适量的水，使液位达到25mL常模刻度线，用溶液同样方法进行比色。

-将对比的溶液转移到同类型、同厚度的25mL比色皿中，以相同方法进行比色。

-将对比用溶液的示数，代入含量与示数之间的线性方程式，即可得到测试样品中二氧化硅的含量。

评价：
该测定方法采用了铵钼酸铅分离和比色分析的原理，操作简便，测定结果准确可靠。

但该方法对样品的前处理要求较高，需要进行预处理才能进行测定。

此外，该方法适用于二氧化硅含量较低的水质测定，在二氧化硅含量较高的情况下可能出现测量上的不准确性。

总体来说，该国标方法是一种常用且可行的二氧化硅测定方法，但在具体实验中可能需要根据具体样品的性质进行适当的优化和改进。

纯水中二氧化硅含量的测定引言：纯水中二氧化硅含量的测定是一项重要的实验技术，对于水质的评估和环境保护具有重要意义。

本文将介绍常用的二氧化硅含量测定方法，并对其原理和操作步骤进行详细说明。

一、二氧化硅的含量测定方法目前常用的二氧化硅含量测定方法主要有颜色比浊法、电导比浊法和原子吸收光谱法。

下面将对这三种方法进行介绍。

1. 颜色比浊法颜色比浊法是根据二氧化硅溶液的浊度与其含量成正比的原理进行测定。

首先将待测水样与已知浓度的二氧化硅溶液混合，然后通过比对两者的浊度，可以确定待测水样中二氧化硅的含量。

2. 电导比浊法电导比浊法是通过测定水样的电导率来推测其中二氧化硅的含量。

二氧化硅具有一定的电导性，而纯水则几乎不导电。

因此，通过测定水样的电导率，可以间接推测其中二氧化硅的含量。

3. 原子吸收光谱法原子吸收光谱法是一种直接测定二氧化硅含量的方法。

该方法利用二氧化硅溶液对特定波长的光吸收的特性进行测定。

通过测量吸收光的强度，可以确定水样中二氧化硅的含量。

二、颜色比浊法的原理和操作步骤颜色比浊法是一种简单快速的测定二氧化硅含量的方法，下面将对其原理和操作步骤进行详细说明。

1. 原理颜色比浊法基于二氧化硅溶液的浊度与其含量成正比的关系。

当二氧化硅溶液中二氧化硅含量较高时，溶液的浊度也较高；当二氧化硅含量较低时，溶液的浊度也较低。

2. 操作步骤（1）准备工作：清洗实验仪器和容器，确保无杂质的污染。

准备待测水样和已知浓度的二氧化硅溶液。

（2）混合样品：将待测水样和已知浓度的二氧化硅溶液按照一定比例混合，搅拌均匀。

（3）比对浊度：将混合后的溶液和纯水分别装入两个比色皿中，通过比对两者的浊度，可以确定待测水样中二氧化硅的含量。

三、电导比浊法的原理和操作步骤电导比浊法是一种通过测定水样的电导率来推测其中二氧化硅含量的方法，下面将对其原理和操作步骤进行详细说明。

1. 原理电导比浊法基于二氧化硅溶液具有一定的电导性，而纯水几乎不导电的特性。

化工用石灰石中二氧化硅含量的测定钼蓝分
光光度法
钼蓝分光光度法是一种测定化工用石灰石中二氧化硅含量的常用方法。

该方法通过在硫酸溶液中添加铜酸钾，使石灰石中的二氧化硅与钼酸钠反应生成蓝色化合物，然后用分光光度计测量其吸光度，根据标准曲线计算出样品中二氧化硅的含量。

使用钼蓝分光光度法测定化工用石灰石中二氧化硅含量的步骤如下：
1.取适量石灰石样品，粉碎成细粉末状。

2.将取样放入锥形瓶中，加入硝酸及氢氧化钠溶液，加热至溶解。

3.将溶液转移到250ml容量瓶中，加入少量氢氧化钠溶液。

4.加入适量铜酸钾溶液，定容至刻度线。

5.备份四个不同浓度的二氧化硅标准溶液，分别用同样的方法处理。

6.分别用分光光度计测量标准溶液和样品的吸光度。

7.绘制样品吸光度与二氧化硅浓度的标准曲线。

8.根据标准曲线测量样品的吸光度，并计算出二氧化硅的含量。

该方法简便快捷，准确可靠，适用于化工用石灰石含二氧化硅量的测定。

二氧化硅含量测定方法
嘿，朋友们！今天咱就来好好唠唠二氧化硅含量测定方法。

这玩意儿可重要啦！就好比你要知道一道菜里盐放了多少一样。

比如说玻璃，那里面二氧化硅含量就不少呢！
咱先说说重量法。

哇塞，这就像是一场精确的称重比赛！把含有二氧化硅的样品处理一下，让二氧化硅沉淀出来，然后称重。

这可不是随随便便就能搞定的，得小心翼翼，就像呵护宝贝一样。

你想啊，如果不小心弄撒了一点，那结果不就不准确啦？
还有比色法呢！嘿，这就有趣啦，像个神奇的变色魔法。

通过一些化学反应，让溶液的颜色发生变化，然后根据颜色的深浅来确定二氧化硅的含量。

哇，这得多神奇啊！就好像看一场色彩的盛宴！
然后是原子吸收光谱法呀。

哎呀呀，这简直就是科技的神奇力量体现！它能精确到让人惊叹的程度，就好像有一双超级锐利的眼睛，能把二氧化硅看得清清楚楚明明白白。

你说厉害不厉害？
再讲讲荧光分析法呢。

哇哦，这就像是黑暗中闪烁的星星，独特又耀眼！它利用二氧化硅的某些特性，发出特殊的荧光，从而测定含量。

好神奇，对不对？
这么多测定方法，各有各的厉害之处。

每种方法都像是一把钥匙，能打开二氧化硅含量这个神秘宝盒。

咱在实际应用中可得根据具体情况好好选择哟，选对了方法，那结果就能又准确又可靠啦！所以啊，一定要认真对待这些方法，它们可是我们了解二氧化硅含量的好帮手呢！
总之，二氧化硅含量测定方法丰富多样，就像一个丰富多彩的世界等我们去探索！我们要好好利用它们，让我们的探索之旅更加精彩有趣！。

四川广元高力水泥实业有限公司二氧化硅的测定检验规程目的：规定二氧化硅的测定检验操作步骤及操作标准化。

范围：适用于原材料、生料、熟料中二氧化硅的检测。

程序：1、本规程二氧化硅的测定方法为氯化铵重量法。

2、方法提要：试样以无水碳酸钠烧结，盐酸溶解，加入固体氯化铵于蒸汽水浴上加热蒸发，使硅酸凝聚，经过滤灼烧后称量。

用氢氟酸处理后，失去的质量即为胶凝性二氧化硅含量，加上从滤液中比色回收的可溶性二氧化硅含量即为总二氧化硅含量。

3、分析步骤：3．1胶凝性二氧化硅的测定：称取约0.5g试样（m），精确至0.0001g，置于铂坩埚中，将盖斜置于坩埚1上，在950℃～1000℃下灼烧5分钟，取出坩埚冷却。

用玻璃棒仔细压碎块状物，加入（0.30±0.01）g已磨细的无水碳酸钠，仔细混匀。

再将坩埚置于950℃～1000℃下灼烧10分钟，取出坩埚冷却。

将烧结块移入瓷蒸发皿中，加入少量水润湿，用平头玻璃棒压碎块状物，盖上表面皿，从皿口慢慢加入5ml盐酸及2～3滴硝酸，待反应停止后取下表面皿，用平头玻璃棒压碎块状物使其分解完全，用热盐酸（1+1）清洗坩埚数次，洗液合并于蒸发皿中。

将蒸发皿置于蒸汽水浴上，皿上放一玻璃三角架，再盖上表面皿。

蒸发至糊状后，加入约1g氯化铵，充分搅匀，在蒸汽水浴上蒸发至干后继续蒸发10分钟～15分钟。

蒸发期间用平头玻璃棒仔细搅拌并压碎大颗粒。

取下蒸发皿，加入10ml～20ml热盐酸（3+97），搅拌使可溶性盐类溶解。

用中速定量滤纸过滤，用胶头擦棒擦洗玻璃棒及蒸发皿，用热盐酸（3+97）洗涤沉淀3～4次，然后用热水充分洗涤沉淀，直至检验无氯离子为止。

滤液及洗液收集于250ml容量瓶中。

将沉淀连同滤纸一并移入铂坩埚中，将盖斜置于坩埚上，在电炉上干燥，灰化完全后，放入950℃～1000℃的高温炉内灼烧60分钟，取出坩埚置于干燥器中，冷却至室温，称量。

反复灼烧，直至恒量（m）。

2向坩埚中慢慢加入数滴水润湿沉淀，加入3滴硫酸（1+4）和10ml氢氟酸，放入通风橱内电热板上缓慢加热，蒸发至干，升高温度继续加热至三氧化硫白烟完全驱尽。
