实验题目硅酸盐水泥中SiO2、Fe2O3、Al2O3、CaO、MgO含量测定4

硅酸盐水泥中SiO2，Fe2O3，Al2O3含量的测定实验报告一实验目的：1、掌握重量法测定水泥中SiO2含量的原理及方法。

2、掌握加热蒸发，水浴加热，沉淀过滤，洗涤，碳化，灰化，灼烧等操作技术和要求，掌握控制酸度、温度的方法。

3、学习配位滴定法测定水泥中Fe2O3，Al2O3等含量的测定原理及方法。

4、学习Fe3+ 、Al3+ 、Cu 2的测量条件、指示剂和掩蔽剂的选择和使用，终点颜色的变化。

5、掌握络合滴定方法（直接滴定、间接滴定、返滴定）及计算方法。

6、掌握CuSO4和EDTA标准溶液的配制与标定及EDTA滴定的原理。

二、仪器药品及试剂配制仪器仪器：马弗炉、瓷坩埚、干燥器和长短坩埚钳、电子天平、台秤、电炉、水浴锅、250ml容量瓶、移液管（50ml、25ml）、吸耳球、碱式滴定管、250ml锥形瓶、量筒（50ml、10ml）、称量瓶、烧杯、表面皿、蒸发皿、漏斗、漏斗架、平头玻璃棒、胶头滴管、中速定量滤纸、精密PH试纸、洗瓶。

试剂:水泥试样、NH4Cl、浓硝酸、CaCO3固体、EDTA溶液、铜标准溶液、醋酸-醋酸钠缓冲溶液（PH=4.3）、氨水-氯化铵缓冲液（PH=10）、NH4CNS（10%）、HCl溶液（1：1）： 1体积浓盐酸溶于1体积的水中；HCl溶液（3：97）： 3体积浓盐酸溶于97体积的水中；氨水（1：1）：1体积浓氨水溶于1体积的水中；0.05%溴甲酚绿指示剂：将0.05g溴甲酚绿溶于100mL20%乙醇溶液中10%磺基水杨酸指示剂：将10g磺基水杨酸溶于100mL水中；0.2%PAN指示剂：称取0.2gPAN溶于100mL乙醇中；0.1%铬黑T: 称取0.1g 铬黑T溶于75mL三乙醇胺和25mL乙醇中标准溶液的配制：a、0.015mol/L CaCO3溶液的配制：准确称取CaCO3基准物0.3864g，置于100mL烧杯中，用少量水先润湿，盖上表面皿，慢慢逐滴滴加1∶1的HCl ，待其溶解后，用少量水洗表面皿及烧杯内壁，洗涤液一同转入250mL容量瓶中，用水稀释至刻度，摇匀，定容。

硅酸盐水泥中Fe2O3、Al2O3、CaO、MgO的测定一、目的要求：1.掌握硅酸盐水泥分析系统的方法原理；2.掌握络合滴定法连续测定的方法原理；3.掌握络合滴定法测定Fe2O3、Al2O3、CaO、MgO原理、条件和计算；二、基本原理水泥主要由硅酸盐组成，其主要成分是SiO2、Fe2O3、Al2O3、CaO、MgO。

SiO2的测定可采用氯化铵重量法和氟硅酸钾容量法。

如果不需测定SiO2，则试样可用盐酸分解后，可以直接测定Fe3+，Al3+的含量，因为Ca2+、Mg2+不影响Fe3+，Al3+的测定。

或者，用氨水沉淀法使Fe(OH)3、Al(OH)3与Ca2+、Mg2+分离。

沉淀用盐酸溶解完全, 调节溶液的pH2.0～2.5, 加热至温度为60～70℃，以磺基水杨酸为指示剂，用EDTA标准溶液滴定溶液由紫红色突变为黄色，即为滴定Fe3+的终点。

然后加入过量的EDTA标准溶液，调节溶液pH为3.5左右，煮沸促使Al3+络合完全。

再加入六次甲基四胺铵，使溶液pH为5～6，以二甲酚橙（XO）作指示剂，用Zn2+标准溶液滴定剩余的EDTA，至溶液由黄色突变为紫红色为终点。

由于干扰Fe3+，Al3+干扰Ca2+、Mg2+的测定，必须预先将它们分离，所以取上述滤液，可以测定中Ca2+、Mg2+。

一般在pH＝10的氨性溶液中，以K-B 指示剂作为指示剂,用EDTA标准溶液直接滴定Ca2+、Mg2+的合量，直至溶液由紫红色经紫蓝色转变为蓝色，即为终点。

再在pH＝12时,用EDTA标准溶液滴定CaO的含量,用差减法计算MgO的含量。

三、仪器试剂酸式滴定管、快速定量滤纸、漏斗0.01mol/L EDTA标准溶液；0.2%甲基红；20%NaOH；1%NH4NO3；0.1 mol/L AgNO3；（1+1）盐酸；（1+1）氨水；10%一氯乙酸；10%磺基水杨酸；20% 六次甲基四胺溶液；0.01mol/L Zn2+标准溶液；0.2% 二甲酚橙水溶液；NH3-NH4Cl 缓冲溶液；K-B指示剂；水泥样品。

.水泥中MgO 、CaO 、Al 2O 3、Fe 2O 3含量的测定一、实验目的1、学习复杂物质分析的方法。

2、掌握尿素均匀沉淀法。

二、实验原理本实验采用硅酸盐水泥，一般较易为酸所分解。

试样经 HCl 溶液分解、HNO 3 氧化后，用均匀沉淀法使 Fe(OH)3，Al(OH)3 与 Ca 2+，Mg 2+分离。

以磺基水杨酸为指示剂，用 EDTA 络合滴定 Fe 3+；以 PAN 为指示剂，用 ZnSO 4 标准溶液返滴定法测定Al 。

Fe 、Al 含量高时， 对 Ca 2+，Mg 2+测定有干扰。

可以用尿素分离 Fe ，Al 后，再用钙指示剂或铬黑T 通过络合滴定来测定 Ca 2+，Mg 2+含量。

三、主要实验试剂和仪器试剂：EDTA 溶液 铜标准溶液（0.02mol/L ） 盐酸 浓硝酸 NH 4Cl 氨水 尿素指示剂：磺基水杨酸（100g/L ） 溴甲酚绿 PAN 铬黑T GBHA 缓冲溶液：氨水—NH4Cl 缓冲溶液（PH=10）六次甲基四胺缓冲溶液（PH=4~5）仪器：容量瓶 烧杯 锥形瓶 酸性滴定管四、实验步骤1、EDTA 溶液的标定移取 10.00ml Cu 2+ 标准溶液于250mL 锥形瓶中，加入5mLPH 为3.5的缓冲溶液和35mL 蒸馏水，加热至80℃，加入4滴PAN 指示剂，趁热用待标定的EDTA 溶液滴定至溶液由红色变为绿色，即为终点，记下消耗EDTA 溶液的体积。

平行滴定3次，计算 EDTA 的准确浓度。

2、Fe 2O3、Al 2O 3、MgO 和CaO 的测定（1）试样处理准确称取 2 g 水泥试样于 250 mL 烧杯中，加入 8 g NH 4Cl ，用 一端平头的玻璃棒压碎块状物，仔细搅拌 20 min 搅拌均匀。

加入 12 mL 浓 HCl 溶液，使试样全部润湿，再滴加浓 HNO 38 滴，搅拌均匀，盖上表面皿，置于电炉上加热30min ，直至无黑色或灰色的小颗粒为止。

一、实验目的1. 掌握水泥中二氧化硅、氧化铝、氧化铁、氧化镁等主要成分的含量测定方法。

2. 熟悉实验原理、操作步骤及注意事项。

3. 提高化学实验技能，培养严谨的科学态度。

二、实验原理水泥中主要成分包括氧化钙（CaO）、二氧化硅（SiO2）、氧化铝（Al2O3）、氧化铁（Fe2O3）和氧化镁（MgO）等。

本实验采用重量法、滴定法等方法测定水泥中各成分的含量。

三、实验仪器与试剂1. 仪器：分析天平、滴定管、烧杯、锥形瓶、滤纸、漏斗、加热装置等。

2. 试剂：盐酸、氯化铵、氨水、氯化铁、氢氧化钠、硫酸铜、EDTA标准溶液等。

四、实验步骤1. SiO2含量测定（重量法）（1）称取一定量的水泥试样，精确至0.0001g。

（2）将试样放入烧杯中，加入适量盐酸，搅拌溶解。

（3）将溶液煮沸，冷却后过滤，洗涤沉淀。

（4）将沉淀烘干、灼烧，称量质量。

（5）根据沉淀质量计算SiO2含量。

2. Fe2O3和Al2O3含量测定（滴定法）（1）称取一定量的水泥试样，精确至0.0001g。

（2）将试样溶解于盐酸溶液中，过滤，洗涤沉淀。

（3）将沉淀溶解于氨水中，过滤，洗涤沉淀。

（4）用EDTA标准溶液滴定Fe2O3和Al2O3含量。

（5）根据滴定结果计算Fe2O3和Al2O3含量。

3. MgO含量测定（重量法）（1）称取一定量的水泥试样，精确至0.0001g。

（2）将试样溶解于盐酸溶液中，过滤，洗涤沉淀。

（3）将沉淀溶解于硫酸铜溶液中，过滤，洗涤沉淀。

（4）将沉淀烘干、灼烧，称量质量。

（5）根据沉淀质量计算MgO含量。

五、实验结果与讨论1. SiO2含量测定结果试样质量：0.5000g沉淀质量：0.1500gSiO2含量：30.00%2. Fe2O3和Al2O3含量测定结果试样质量：0.5000gFe2O3含量：15.00%Al2O3含量：10.00%3. MgO含量测定结果试样质量：0.5000g沉淀质量：0.2000gMgO含量：40.00%讨论：本实验中，SiO2、Fe2O3、Al2O3和MgO含量的测定结果与理论值基本吻合。

四、实验仪器及试剂
1、滴定分析常规仪器； 2、EDTA标准溶液（ 0.015 mol· L-1）：称取2.8gEDTA，加 入200mL温水中溶解，冷却后加水稀释至500mL，摇匀。待 标定； 3、浓盐酸； 4、HCl溶液（1：1）： 1体积浓盐酸溶于1体积的水中； 5、HCl溶液（3：97）： 3体积浓盐酸溶于97体积的水中； 6、浓硝酸； 7、氨水（1：1）：1体积浓氨水溶于1体积的水中； 8、10%的NａOH溶液：将10g NaOH溶于100mL水中； 9、固体氯化铵 10、10%NH4CNS溶液：将10gNH4CNS溶于100mL水中。
反应式


滴定反应：Fe3+ + H2Y2- = FeY- + 2H+ 亮黄色 显色反应：Fe3+ + HIn- = FeIn+ + H+ 无色 紫红色 终点反应：FeIn+ + H2Y2- = FeY- +HIn-+H+ 紫红色 亮黄色

关键：正确控制酸度和掌握适当的温度。

3、Al3+离子的测定 采用返滴定法，在滴定Fe3+后的溶液中，加 入过量EDTA标准溶液，再调节溶液的pH约 为4.3，将溶液煮沸，加快Al3+与EDTA络合 反应，保证反应能定量完成，然后，以PAN 为指示剂，用CuSO4标准溶液滴定溶液中剩 余的EDTA。
铁的测定(直接 滴定法) 铝的测定(返滴定法)
以PAN为指示剂的铜盐回滴法
滤液 250mL Fe3+ Al3+ Ca2+ Mg2+
固体钙指示剂
钙的测定
酸性铬蓝k-萘酚绿B指示剂

硅酸盐水泥中SiO2-Fe2O3-Al2O3-含量的测定硅酸盐水泥中SiO2，Fe2O3，Al2O3含量的测定实验报告班级：应111-1一、实验目的在水泥经酸分解后的溶液中，采用加热蒸发近干和加固体氯化铵两种措施，使水溶性胶状硅酸尽可能全部脱水析出。

蒸干脱水是将溶液控制在100℃左右下进行。

由于HCl的蒸发，硅酸中所含的水分大部分被带走，硅酸水溶胶即成为水凝胶析出。

由于溶液中的 Fe3+、Al3+等离子在温度超过110℃时易水解生成难溶性的碱式盐而混在硅酸凝胶中，这样将使 SiO2的结果偏高，而 Fe2O3，Al2O3等的结果偏低，故加热蒸干宜采用水浴以严格控制温度。

加入固体氯化铵后由于氯化铵易离解生成 NH3·H2O 和 HCl，加热时它们易于挥发逸去，从而消耗了水，因此能促进硅酸水溶胶的脱水作用，反应式如下： NH4Cl+H2O→NH3.H2O+HCl含水硅酸的组成不固定，故沉淀经过过滤、洗涤、烘干后，还需经950-1000℃高温灼烧成固体成分SiO2，然后称量，根据沉淀的质量计算 SiO2的质量分数。

水泥中的铁、铝、钙、镁等组分分别以Fe3+、Al3+、Ca2+、Mg2+的形式存在于过滤完SiO2沉淀后的滤液中，它们都能与EDTA形成稳定的螯合物，但稳定性有较显著的区别，KAlY =1016.3，KFe（III）Y=1025.1，KCaY=1010.69 ，KMgY=108.7。

因此只要通过控制适当的酸度，就可以进行分别测定。

（二）铁含量的测定铁含量的测定方法：控制溶液的pH为2～2.5，以磺基水杨酸为指示剂，温度以60～70℃为宜，当温度高于75℃时，Al3+也能与EDTA形成螯合物，使测定Fe3+结果偏高，测定Al3+结果偏低。

当温度低于50℃时，反应速度缓慢，不易得出确定终点。

用EDTA标准溶液滴定，溶液由紫红色变为微黄色即为终点。

配位滴定中有H+产生，Fe3++H2Y2-=FeY-+2H+,所以在没有缓冲作用的溶液中，当Fe3+含量较高时，滴定过程中，溶液的pH逐渐降低，妨碍反应进一步完成，以致终点变色缓慢，难以确定。

硅酸盐水泥中SiO2,Fe2O3,Al2O3,CaO和MgO含量的测定原理硅酸盐水泥中的主要成分是SiO2,Fe2O3,Al2O3,CaO和MgO分析方法：用称量法，分光光度计法，配位滴定法相结合综合分析SiO2的检测，首先将式样以无水碳酸钠烧结，用盐酸溶解，加固体氯化铵于沸水浴上加热蒸发，使硅酸凝聚。

滤出的沉淀用氢氟酸处理后，失去的质量为纯二氧化硅量。

可溶性SiO2在pH约 1.2时,钼酸铵与水中硅酸反应，生成柠檬黄色可溶的硅钼杂多酸络合物〔H4Si(Mo3O10)4〕,在一定浓度范围内，其黄色与二氧化硅的浓度成正比，于波长410nm处测定其吸光度，求得二氧化硅的浓度。

其吸光度与可溶性硅酸含量成正比即光的吸收定律A=abc（A：吸光度；a：吸光度系数；b：吸收池系数；c：溶液吸收度）加上滤液中比色法收回的二氧化硅量即为总二氧化硅量。

上述方法中得到处理后的滤液用于SiO2,Fe2O3,Al2O3,CaO和MgO含量的测定。

用EDTA 分步滴定，当溶液中不止存在一种金属离子时通过控制滴定酸度是其中一种金属离子能与EDTA定量络合，而其他离子基本不能与EDTA形成稳定络合物，同时也不能与指示剂显色。

在PH为1.8––2.0，温度为60到70℃的溶液中，以磺基水杨酸钠为指示剂，用EDTA标准滴定溶液滴定，即可测出三氧化二铁的量。

于上述溶液中，调整PH值至3，在煮沸条件下用EDTA-铜和PAN为指示剂，用EDTA标准滴定溶液滴定，即可测出三氧化二铁的量。

在PH 为13以上的强碱性溶液，以三乙醇胺为掩蔽剂，用钙黄绿素-甲基百里香酚蓝-酚酞混合指示剂，用EDTA标准滴定溶液滴定，即可测出氧化钙的量。

以氢氟酸-高氯酸分解或用硼酸里熔融-盐酸溶解式样的方法制备溶液，用锶盐消除硅、铝、钛等对镁的抑制干扰，在空气-乙炔火焰中，于285.2nm处测定吸光度，即可测出氧化镁的量。

主要试剂和仪器试剂：1：无水碳酸钠2:盐酸3:盐酸溶液（1+1）盐酸溶液（1+11）、盐酸溶液（1+10）、盐酸溶液（1+2）、盐酸溶液（3+97）4：硝酸5：氯化铵6：硫酸溶液（1+4）7：体积分数95%的乙醇8：氢氟酸9：硝酸根溶液（5g/L）10：焦硫酸钾11：氨水溶液（1+1）12：三乙醇胺溶液（1+2）13：高氯酸硼酸锂14：硫酸溶液（1+1）15.钼酸铵溶液（50g/L）：将5克钼酸铵（NH4）6Mo7O24.4H2O溶于水中，用水稀释至100ml，过滤后储存于塑料瓶中。

实验题目：硅酸盐水泥中SiO2、Fe2O3等含量的测定一、摘要采用分光光度法，先通过配制一系列浓度的标准溶液，测定其吸光度，绘制标准曲线。

然后测定经过处理的啤酒试样的吸光度，对照标准曲线方程，得出其磷含量为592.5mg/L。

关键词：分光光度法，标准曲线，磷含量二、前言磷是生物生长的必需元素之一，但是其在水体中含量过高也会造成富营养化等环境问题。

测定啤酒中的磷含量，可以为工业生产及环境监测过程中检测磷含量提供原理依据，探索实验方法，优化实验条件。

三、实验原理本实验采用的硅酸盐水泥一般较易被酸所分解。

对于SiO2的测定采用氯化铵法，将试样与7—8倍固体NH4Cl混匀后，再加HCl溶液分解试样，HNO3氧化Fe2+为Fe3+。

经沉淀分离、过滤洗涤后的SiO2·nH2O在瓷坩埚中于950℃烧至恒重。

如果不测定SiO2的含量，则试样经过HCl溶液分解、HNO3氧化后，用均匀沉淀法使四、仪器与试剂722型分光度计、50mL比色管（7个）、250mL容量瓶、H2SO4溶液（1+1）、NaOH溶液（1mol/L）、抗坏血酸（100g/L）、钼酸盐、酚酞指示剂、磷标准操作溶液、啤酒式样。

五、实验内容1.相关试剂的配制：(1)抗坏血酸溶液，溶解10g抗坏血酸于水中，稀释至100mL，储存于棕色试剂瓶中备用。

(2)钼酸盐溶液，分别溶解6.5g钼酸铵、0.18g酒石酸锑钾于50mL水中，不断搅拌下将钼酸铵溶液徐徐加到150mL(1+1) H2SO4溶液中，再加入酒石酸锑钾溶液，混匀，储存于棕色试剂瓶中备用。

(3)样品预处理，将啤酒超声脱气10min，移取10.00ml啤酒至250ml容量瓶中，加200ml水，加2滴酚酞，滴加1mol/LNaOH至溶液呈为红色，再加（1+1）H 2SO4至微红色刚好褪色，定溶摇匀。

2.配制标准溶液，准确吸取0.00，1.00，2.00，3.00，4.00，5.00mL磷酸盐标准溶液(50mg/L)于比色管中，移取5.00mL处理过的啤酒样品于比色管中，分别用水稀释至约50mL，在摇动下向加入1mL抗坏血酸溶液，30s后加2mL酸性钼酸盐溶液，混匀，加热20分钟，冷却。

实验题目:硅酸盐水泥中SiO2、Fe2O3、Al2O3、CaO、MgO含量测定一、摘要本实验测定硅酸盐水泥中SiO2、Fe2O3、Al2O3、CaO、MgO的含量。

实验采用重量分析法测定SiO2的百分含量，试样经过溶解、沉淀、陈化、过滤和洗涤、烘干、碳化、灰化最后灼烧至恒重得到SiO2的质量。

测定试样中Fe2O3、CaO、MgO的含量均采用EDTA直接滴定，采用返滴定法测定Al2O3的含量，先加入过量EDTA溶液，用CuSO4标准溶液滴定过量的EDTA。

该实验所用实验方法简单实用，所得SiO2、Fe2O3、Al2O3、CaO、MgO的百分含量分别为：二、前言三、实验原理四、实验仪器和试剂仪器：马福炉、瓷坩埚、电子天平、台秤、电炉、水浴锅、容量瓶（500ml、250ml）、移液管（100ml、25ml）、试剂瓶（ 500ml和1000ml）、锥形瓶（250ml）、量筒（50ml）、烧杯（100ml、200ml）、虹吸管、表面皿、平头玻璃棒、胶头滴管、漏斗、滤纸试剂：乙二胺四乙酸二钠盐（分析纯）、氧化锌（分析纯）、六亚甲基四胺（分析纯）、硫酸铜（分析纯）、HCl溶液（6mol/L、3mol/L）、浓HNO3、氨水溶液（1+1）、AgNO3溶液（0.1mol/L）、NH4Cl（分析纯）、NaOH溶液（10%）、尿素（分析纯）、NH4NO3（分析纯）、氯乙酸（分析纯）、醋酸铵（分析纯）、醋酸钠（分析纯）、二甲酚橙（2g/L）、磺基水杨酸钠（100g/L）、PAN指示剂（3g/L）、溴甲酚绿（1g/L）、酚酞指示剂（10g/L）、铬黑T、钙指示剂、水泥试样五、实验步骤1、溶液的配制：（1）、EDTA溶液（0.02mol/L）：在台秤上称取4g 乙二胺四乙酸二钠，用100ml 蒸馏水溶解后，定量转移到试剂瓶中，再用蒸馏水稀释至500ml，摇匀。

（2）ZnO标准溶液（0.02mol/L）：用分析天平称取ZnO基准试剂 0.4g于200ml烧杯中，加入1+1HCl溶液，立即盖上表面皿，待锌完全溶解，以少量蒸馏水冲洗表面皿和烧杯内壁，定量转移Zn2+标准溶液至250ml容量瓶中，再用蒸馏水稀释至刻度，摇匀。

摘要硅酸是一种很弱的无机酸，在水溶液中绝大部分以溶胶状态存在在用浓酸和加热蒸干等方法处理后，能使绝大部分硅酸水溶胶脱水成水凝胶析出，因此可以利用沉淀分离的方法把硅酸与水泥中的铁、铝、钙、镁等其他组分分开重量法测定SiO2 的含量，Fe2O3 、Al2O3 、CaO和MgO的含量以EDTA配位滴定法测定关键字：SiO2、Fe2O3 、Al2O3 、CaO和MgO、EDTA1.前言：硅酸盐水泥中Fe2O3、Al2O3、CaO、MgO含量的测定水泥熟料中碱性氧化物占60%以上，因此易为酸所分解。

反应方程式如下：2 CaO·SiO2+4HCl2CaCl2+H2SiO3+H2O3CaO·SiO2+6HCl 3CaCl2+ H2SiO3+2 H2O3CaO·Al2O3+12HCl 3CaCl2+2AlCl3+6 H2O4CaO·Al2O3·Fe2O3+20HCl4CaCl2+2AlCl3+4FeCl3+10 H2O方案：2.材料与方法2.1试剂1、0.02mol/L EDTA标准溶液2、钙指示剂（NN）3、NH3H2O—NH4Cl缓冲溶液（PH=10）4、三乙醇胺（1﹕2）；5、盐酸溶液（1﹕1）6、硝酸：比重1.42。

7溴甲芬绿8、0.02mol/L CuSO4标准溶液9、氨水（1﹕1）10、0.2%PAN指示剂11、HAc—NaAc缓冲溶液（PH=4.2）12、20%KOH溶液13、0.01mol\LHCl14、10%磺基水杨酸钠指示剂溶液。

15、NH4Cl固体2.2实验原理由于铁、铝与都能与EDTA形成稳定的络合物，而且生成的络合物稳定常数相差很大（lgK FeY=25.13，lgK AlY=16.17），因此可以利用控制溶液的酸度的不同在同一溶液中进行连续滴定来分别测定铁、铝的含量。

2.21、Fe2O3的测定原理控制酸度为PH=2～2.5以前，先加入数滴浓硝酸，以氧化Fe2+。

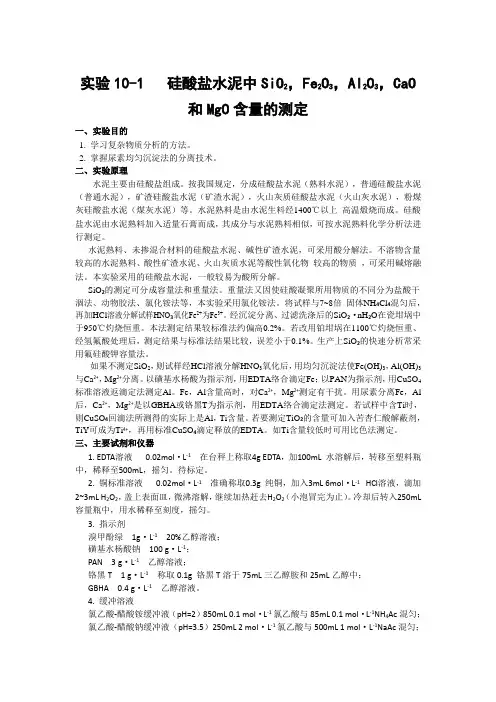

实验10-1 硅酸盐水泥中SiO2，Fe2O3，Al2O3，CaO和MgO含量的测定一、实验目的1. 学习复杂物质分析的方法。

2. 掌握尿素均匀沉淀法的分离技术。

二、实验原理水泥主要由硅酸盐组成。

按我国规定，分成硅酸盐水泥（熟料水泥），普通硅酸盐水泥（普通水泥），矿渣硅酸盐水泥（矿渣水泥），火山灰质硅酸盐水泥（火山灰水泥），粉煤灰硅酸盐水泥（煤灰水泥）等。

水泥熟料是由水泥生料经1400℃以上高温煅烧而成。

硅酸盐水泥由水泥熟料加入适量石膏而成，其成分与水泥熟料相似，可按水泥熟料化学分析法进行测定。

水泥熟料、未掺混合材料的硅酸盐水泥、碱性矿渣水泥，可采用酸分解法。

不溶物含量较高的水泥熟料、酸性矿渣水泥、火山灰质水泥等酸性氧化物较高的物质，可采用碱熔融法。

本实验采用的硅酸盐水泥，一般较易为酸所分解。

SiO2的测定可分成容量法和重量法。

重量法又因使硅酸凝聚所用物质的不同分为盐酸干涸法、动物胶法、氯化铵法等，本实验采用氯化铵法。

将试样与7~8倍固体NH4Cl4混匀后，再加HCl溶液分解试样HNO3氧化Fe2+为Fe3+。

经沉淀分离、过滤洗涤后的SiO2·nH2O在瓷坩埚中于950℃灼烧恒重。

本法测定结果较标准法约偏高0.2%。

若改用铂坩埚在1100℃灼烧恒重、经氢氟酸处理后，测定结果与标准法结果比较，误差小于0.1%。

生产上SiO2的快速分析常采用氟硅酸钾容量法。

如果不测定SiO2，则试样经HCl溶液分解HNO3氧化后，用均匀沉淀法使Fe(OH)3，Al(OH)3与Ca2+，Mg2+分离。

以磺基水杨酸为指示剂，用EDTA络合滴定Fe；以PAN为指示剂，用CuSO4标准溶液返滴定法测定Al。

Fe，Al含量高时，对Ca2+，Mg2+测定有干扰。

用尿素分离Fe，Al 后，Ca2+，Mg2+是以GBHA或铬黑T为指示剂，用EDTA络合滴定法测定。

若试样中含Ti时，则CuSO4回滴法所测得的实际上是Al，Ti含量。

12、硫酸铜标准溶液（0.015 mol·L-1）：将 1.8726g CuSO4 .5H2O 溶于水中，加入 80mL 冰醋酸，加水稀 释至 500mL ;
13、HAc-NaAc 缓冲溶液（pH＝4.3）:将 33.7 g 无水醋酸钠溶于水中，加 2~3 滴 1:1
H2SO4，用水稀释至 1L，摇匀； 14、pH=10 的 NH3-NH4Cl 缓冲溶液:67gNH4Cl 溶于适量水后，加入 520mL 浓氨水，
0.00
0.00
EDTA 用量 V／mL
2.51
2.43
2.48
Fe2O3 的含量：（%）
3.07
2.97
3.03
平均值
3.02
平均偏差
0.0367
表 3Al2O3 的含量测定记录及处理
编号
1
2
3
吸取试液量／mL
50.00
50.00
50.00
EDTA 滴定
终点
22.48
22.47
22.51
读数／mL
B 与 50g 已在 105℃烘干的硝酸钾混合研细，保存在磨口瓶中 ；
19、钙指示剂
20、10%酒石酸钾钠：将 10g 酒石酸钾钠溶于 100mL 水中。
四、实验步骤
1、CuSO4 标准液的配置
硫酸铜标准溶液（0.015 mol·L-1）：将 1.8726g CuSO4 .5H2O 溶于水中，加入 80mL 冰醋酸，加水稀 释至 500mL ;
算所得为 Ca2+、Mg2+离子的总量，由此减去钙量即为镁量,所用 EDTA 体积为 V2 。
平行做三次。
五、实验结果和讨论
1、计算公式 •
• •

缓冲液： HAc–NaAc缓冲溶液(pH = 4.3)
4人合配 NH3–NH4Cl缓冲溶液 (pH = 10 ) 10%氨水 1:2三乙醇胺 （ 2人合配）
其它溶液：10％NaOH溶液
4人合配 10% NH4CNS溶液
1:1 HCl溶液 3% HCl溶液
固体NH4Cl
1:1氨水
浓HCl
浓HNO3 等
水泥熟料中SiO2、Fe2O3、A12O3、CaO和MgO 含量的测定
1、概述 水泥熟料的主要的化学成分 SiO2 Fe2O3 Al2O3 分析方法 重量法 2、试样的分解、及测定 采用氯化铵法： NH 4Cl HCl ( HNO3 )
CaO
MgO
配位滴定法
样品

过滤 洗涤 灼烧 称重 沉液：Fe3、Al 3、Ca2、Mg 2 →用EDTA滴定
取滤液测Fe3+： pH=1.8～2.2 继续测Al 3+： pH=4.3 取滤液测Ca2+：pH＞12
磺基水扬酸指示剂 PAN指示剂 钙指示剂
EDTA滴定 EDTA滴定 EDTA滴定
Fe3+、Al3+等离子的干扰用三乙醇胺掩蔽。 取滤液测(Ca2++Mg2+) ： pH=10 K-B指示剂 EDTA滴定
0.01mol· -1EDTA标准溶液配制和标定方法： 参考实验教材 L
0.01mol· -1CuSO4标准溶液的配制和标定方法：参考实验教材 L
注意浓度和称量数据的不同
0.01mol· －1 CuSO4标准溶液的标定： L 准确吸取EDTA标准溶液25mL于250mL锥形瓶中，加水至100 mL， 加10mL HAc–NaAc缓冲溶液(pH = 4.3)，加热至80~90℃，取下， 加6~8 滴0.3％PAN指示剂，用CuSO4标准溶液滴定至呈稳定的 紫红色，记下CuSO4溶液的用量，并计算其浓度。

硅酸盐水泥中SiO2，Fe2O3，Al2O3含量的测定一实验目的：1、掌握重量法测定水泥中SiO2含量的原理及方法。

2、掌握水浴加热，沉淀过滤，洗涤，炭化，灰化，灼烧等操作技术和要求。

3、学习配位滴定法测定水泥中Fe2O3，Al2O3等含量的测定原理及方法。

4、学习Fe3+ 、Al3+ 、Cu 2的测量条件、指示剂的选择。

5、掌握CuSO4和EDTA标准溶液的配制与标定。

二、仪器药品及试剂配制仪器仪器：马弗炉、瓷坩埚、干燥器和长、短坩埚钳、电子天平、台秤、电炉、水浴锅、容量瓶（100ml、250ml）、移液管（50ml、25ml）、滴定管，称量瓶、试剂瓶（ 500ml和1000ml）、锥形瓶（250ml）、量筒（50ml、10ml）、烧杯（100ml、200ml）、表面皿、瓷蒸发皿、玻璃漏斗、漏斗架、瓷坩埚、平头玻璃棒、胶头滴管、漏斗、中速定量滤纸、洗瓶。

试剂:HCl溶液（1：1）： 1体积浓盐酸溶于1体积的水中；HCl溶液（3：97）：3体积浓盐酸溶于97体积的水中；浓硝酸；氨水（1：1）：1体积浓氨水溶于1体积的水中；0.05%溴甲酚绿指示剂：将0.05g溴甲酚绿溶于100mL20%乙醇溶液中10%磺基水杨酸指示剂：将10g磺基水杨酸溶于100mL水中；0.2%PAN指示剂：称取0.2gPAN溶于100mL乙醇中；0.1%铬黑T: 称取0.1g 铬黑T溶于75mL三乙醇胺和25mL乙醇中标准溶液的配制：a、0.015mol/L CaCO3溶液的配制：准确称取CaCO3基准物0.3710g，置于100mL 烧杯中，用少量水先润湿，盖上表面皿，慢慢滴加1∶1HCl ，待其溶解后，用少量水洗表面皿及烧杯内壁，洗涤液一同转入250mL容量瓶中，用水稀释至刻度，摇匀。

b、0.015mol/L EDTA标准滴定溶液的配制：称取约5.6gEDTA（乙二胺四乙酸钠盐）置于烧杯中，加入约200ml水，加热溶解，过滤，用水稀释至1L.c、0.015mol/L MgCl2溶液的配制：称取1.425g MgCl2于1L烧杯中，先加水溶解后加水到刻度。

硅酸盐水泥的分析实验报告Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】硅酸盐水泥中的SiO2，Fe2O3，Al2O3，CaO 和M g O含量的测定摘要硅酸是一种很弱的无机酸，在水溶液中绝大部分以溶胶状态存在在用浓酸和加热蒸干等方法处理后，能使绝大部分硅酸水溶胶脱水成水凝胶析出，因此可以利用沉淀分离的方法把硅酸与水泥中的铁、铝、钙、镁等其他组分分开重量法测定 SiO2 的含量，Fe2O3 、Al2O3 、CaO和 MgO的含量以EDTA配位滴定法测定。

关键词：SiO2、 Fe2O3 、Al2O3 、CaO和 MgO、EDTAAbstractSilicate is a weak inorganic acid , it exists in aqueous solution in most in the form of thegel .When heated with concentrated acid and evvaporated ,dehydration can make most of the acid water sol gel precipition into water . Therefore,the method can be used to precipition of iron silicate and cement ,aluminum,calcium and other components separately from the content of the weight determination of SiO2,Fe2O3,Al2O3,CaO,and MgO content of the weight determination of SiO2,Fe2O3,Al2O3,CaO,and MgO content of the EDTA titrimetric method. Keywords: SiO2, Fe2O3, Al2O3, CaO and MgO, EDTA目录前言水泥主要由硅酸盐组成。

水泥熟料中SiO2、Fe2O3、Al2O3、CaO、和MgO的系统分析摘要：水泥中的主要成分为硅酸盐，其中的主要含有的氧化物有SiO2、Fe2O3、Al2O3、CaO和 MgO。

只有这些成分占有一定合适的百分比它才能被用于建筑中，用络和滴定法测得Fe3+、Al3+、Ca2+、Mg2+的物质的量，然后计算出Fe2O3、Al2O3、CaO和 MgO的量，而SiO2的含量可用重量分析法测得。

关键词：水泥，络合滴定，重量分析法Abstract: The main component of cement for the silicate, which containsthe major oxides areSiO2、Fe2O3、Al2O3、 CaO and MgO. Only these componentsoccupy a certain percentage of it is suitable to be used for buildings with a network and titration measured Fe3+、Al3+、Ca2+、Mg2+of the volume ofthe material,and then calculate the Fe2O3、Al2O3、CaO and MgO of thevolume,and SiO2ontent can be measured by weight analysis. Keywords: cement, complexometric titration, weight analysis目录1、文献综述 (5)1.1水泥的标准 (5)1.2水泥熟料的测定原理【1】 (6)的含量 (6)1.2.1、以重量法测定SiO21.2.2、直接滴定法测定三氧化二铁 (6)1.2.3、返滴定法测定三氧化二铝 (7)1.2.4、钙镁的测定【2】 (7)2、实验部分 (8)2.1、实验目的 (8)2.1、实验试剂 (8)2.2、实验仪器 (8)2.3、实验步骤 (8)的测定 (8)2.3.1、SiO22.3.2、Fe3+的测定 (9)2.3.3、 AL3+的测定 (9)2.3.4、Ca2+离子的测定 (9)2.3.5、Mg2+离子的测定 (10)3、结果与讨论 (10)4、结论 (12)5、注释 (12)6、参考文献 (12)前言水泥主要由硅酸盐组成，按我国规定，分成硅酸盐水泥（纯熟料水泥）、普通硅酸盐水泥（普通水泥）、矿渣硅酸盐水泥（矿渣水泥）、火山灰质硅酸盐水泥（火山灰水泥），粉煤灰硅酸盐水泥（煤灰水泥）等。

硅酸盐水泥中S i O2,F e2O3,A l2O3含量的测定硅酸盐水泥中SiO2，Fe2O3，Al2O3含量的测定实验报告班级：应111-1一、实验目的1、了解和尝试过滤、洗涤、碳化、灰化、灼烧等操作。

2、掌握加热蒸发、水浴加热。

3、掌握氯化铵重量法测定水泥中SiO2含量的原理和方法。

4、学习配位滴定法测定水泥中Fe2O3、Al2O3等含量的原理和方法。

5、掌握CaCO3和EDTA标准溶液的配制、标定的原理和方法。

6、掌握化学实验常用的滴定操作，明白酸碱标准溶液的配制以及标定方法原理，熟练掌握方法和操作。

二、实验原理硅酸盐水泥熟料主要由氧化钙（CaO）、二氧化硅（SiO2）、氧化铝（Al2O3）和氧化铁（Fe2O3简写为 F）四种氧化物组成。

通常这四种氧化物总量在熟料中占95％以上。

每种氧化物含量虽然不是固定不变，但其含量变化范围很小，水泥熟料中除了上述四种主要氧化物以外，还有含量不到5％的其他少量氧化物，如氧化镁(MgO)、氧化钛(Ti02)、三氧化硫(S03)等。

水泥熟料中碱性氧化物占60%以上，因此宜采用酸分解。

水泥熟料主要为硅酸三钙（3CaO•SiO2）、硅酸二钙（2CaO•SiO2）、铝酸三钙（3CaO•Al2O3）和铁铝酸四钙（4CaO•Al2O3•Fe2O3）等化合物的混合物。

这些化合物与盐酸作用时，生成硅酸和可溶性的氯化物，反应式如下：2CaO•SiO2+4HCl→2CaCl2+H2SiO3+H2O3CaO•SiO2+6HCl→3CaCl2+H2SiO3+2H2O3CaO•Al2O3+12HCl→3CaCl2+2AlCl3+6H2O4CaO•Al2O3•Fe2O3+20HCl→4CaCl2+2AlCl3+2FeCl3+10H2O硅酸是一种很弱的无机酸，在水溶液中绝大部分以溶胶状态存在，其化学式以SiO2•nH2O表示。

在用浓酸和加热蒸干等方法处理后，能使绝大部分硅胶脱水成水凝胶析出，因此可利用沉淀分离的方法把硅酸与水泥中的铁、铝、钙、镁等其他组分分开。
