主变带负荷试验指导书

主变压器预防性试验作业指导书一、实验目的主变压器是电力系统中重要的设备之一，为确保其安全运行和正常工作，需要定期进行预防性试验。

本实验旨在掌握主变压器的预防性试验方法和操作技能，深入了解主变压器的运行状态，并通过试验数据分析得出结论，为主变压器的维修和运行提供依据。

二、实验设备和材料1. 主变压器：具有标定参数的主变压器，确保试验的准确性和可靠性。

2. 电源：稳定可靠的电源供给系统，满足实验要求。

3. 试验装置：包括电流、电压、绝缘电阻等试验装置。

4. 实验仪器：包括电压表、电流表、绝缘电阻仪等实验仪器。

5. 试验台和工具：用于试验操作和维护的试验台和工具。

三、实验内容1. 绝缘电阻试验：采用绝缘电阻仪对主变压器的绝缘电阻进行测量，了解主变压器的绝缘状况。

试验操作如下：a. 关断主变压器的电源，并确保安全。

b. 将绝缘电阻仪的电极接入主变压器的绝缘系统，确保连接正确。

c. 调整绝缘电阻仪的测量范围和电压，并开始测量。

d. 记录测量结果，并分析绝缘状况。

2. 标称负荷试验：在标称负荷下对主变压器的电压和电流进行测量，了解主变压器的工作状态。

试验操作如下：a. 关断主变压器的电源，并确保安全。

b. 根据主变压器的额定负荷参数，调整电源的电压和电流，使其达到标称负荷。

c. 使用电压表和电流表测量主变压器的输出电压和电流，并记录测量结果。

d. 分析和比较测量结果，得出主变压器的工作状态。

3. 绕组电阻试验：测量主变压器的绕组电阻，了解主变压器的电流传输特性。

试验操作如下：a. 关断主变压器的电源，并确保安全。

b. 将电阻测量装置接入主变压器的绕组，确保连接正确。

c. 调整电阻测量装置的测量范围和电流，并开始测量。

d. 记录测量结果，并分析绕组电阻的变化情况。

4. 测试电流试验：通过给主变压器施加一定电流，测量主变压器的温升情况，了解主变压器的负载能力。

试验操作如下：a. 关断主变压器的电源，并确保安全。

52检验与测试作者简介：唐海燕(1982- )，女，高级工程师，博士，从事发电厂继电保护调试、继电保护整定计算工作。

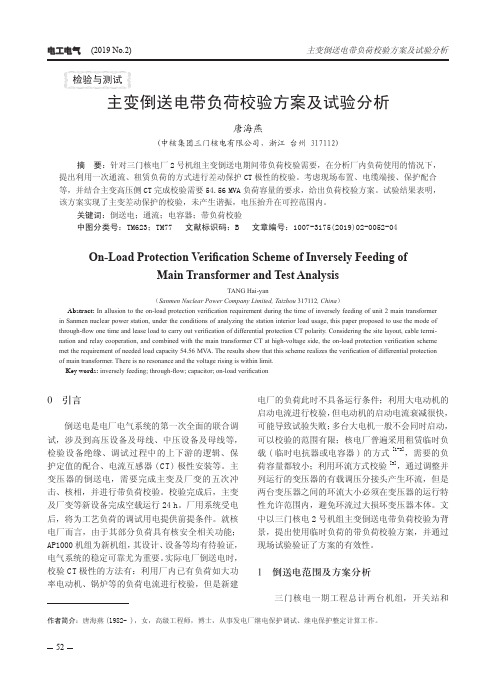

主变倒送电带负荷校验方案及试验分析唐海燕(中核集团三门核电有限公司，浙江 台州 317112)摘 要：针对三门核电厂2号机组主变倒送电期间带负荷校验需要，在分析厂内负荷使用的情况下，提出利用一次通流、租赁负荷的方式进行差动保护CT 极性的校验。

考虑现场布置、电缆端接、保护配合等，并结合主变高压侧CT 完成校验需要54.56MVA 负荷容量的要求，给出负荷校验方案。

试验结果表明，该方案实现了主变差动保护的校验，未产生谐振，电压抬升在可控范围内。

关键词：倒送电；通流；电容器；带负荷校验中图分类号：TM623；TM77 文献标识码：B 文章编号：1007-3175(2019)02-0052-04Abstract: In allusion to the on-load protection verification requirement during the time of inversely feeding of unit 2 main transformer in Sanmen nuclear power station, under the conditions of analyzing the station interior load usage, this paper proposed to use the mode of through-flow one time and lease load to carry out verification of differential protection CT polarity. Considering the site layout, cable termi -nation and relay cooperation, and combined with the main transformer CT at high-voltage side, the on-load protection verification scheme met the requirement of needed load capacity 54.56MV A. The results show that this scheme realizes the verification of differential protection of main transformer. There is no resonance and the voltage rising is within limit. Key words: inversely feeding; through-flow; capacitor; on-load verificationTANG Hai-yan（Sanmen Nuclear Power Company Limited, Taizhou 7 2, China ）On-Load Protection Verification Scheme of Inversely Feeding ofMain Transformer and Test Analysis0 引言倒送电是电厂电气系统的第一次全面的联合调试，涉及到高压设备及母线、中压设备及母线等，检验设备绝缘、调试过程中的上下游的逻辑、保护定值的配合、电流互感器(CT)极性安装等。

主变送电带负荷试验的重要性作者：陈哲来源：《科技资讯》 2012年第24期陈哲(宜昌供电公司湖北宜昌 443000)摘要:新安装或电流回路有过变动即将投入运行的变压器差动保护,在施工、整定过程中有可能出现各种问题,因此,对投运的变压器差动保护实行带负荷测试是十分必要的。

关键词:差动保护带负荷试验变压器中图分类号:TM774 文献标识码:A 文章编号:1672-3791(2012)08(c)-0117-01按照《继电保护及电网安全自动装置检验条例》的要求,利用负荷电流及系统工作电压对变压器差动保护进行带负荷试验,其目的就是检验保护装置的电气特性及其交流二次回路接线是否正确。

1 带负荷测试方法掌握所用钳形相位表的使用方法,明确所测的负荷电流相位角是滞后还是超前参考电压的角度,弄清楚负荷情况,包括有功、无功的大小及方向和一次电流的大小。

每种表的精度不一样,所以要输送功率基本稳定且二次电流大于表的精度再开始试验,以免影响准确性。

因为负荷越大,各种错误在带负荷试验时体验的越充分,通常要求变压器各侧的二次电流在均20mA以上。

2 接线错误实例以110kV UAN为基准测试,并规定输送功率流出母线为正,测试各组二次电流滞后的相角与相位,变压器常采用Yy0d11,其三角形侧电流超前星形30°,变压器各侧电流互感器采用星形接线,都以母线侧为极性端,变压器各侧TA二次电流相位由软件调整。

以一110kV变电站主变增容,主变三侧开关和TA二次接线均更换为例子。

主变采用Yy0d11接线组别,二次侧全部星形接线,主变110kV侧只有一条进线而且是投运已久,主变35kV侧有一条厂矿企业类负荷,主变10kV侧是居民负荷。

主变高压侧送出有功24.1MW,送出无功8.4MVar,中压测受有功22.2MW,受无功5.9MVar,低压侧受有功0.2MW,受无功1.7MVar。

110kV UAN为基准,进行带负荷试验,测得高压侧Ia滞后参考电压19°,Ib滞后140°,Ic滞后262°,中压测Ia 滞后参考电压194°,Ib滞后316°,Ic滞后76°,低压侧Ia滞后参考电压233°,Ib滞后113°,Ic滞后353°。

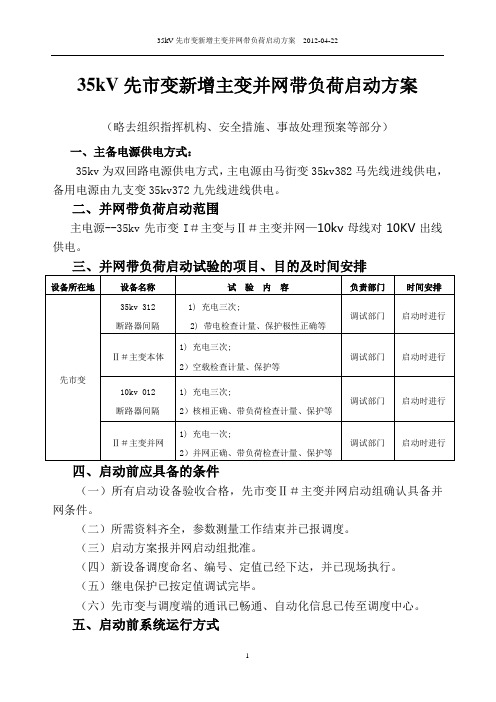

35kV先市变新增主变并网带负荷启动方案（略去组织指挥机构、安全措施、事故处理预案等部分）一、主备电源供电方式：35kv为双回路电源供电方式，主电源由马街变35kv382马先线进线供电，备用电源由九支变35kv372九先线进线供电。

二、并网带负荷启动范围主电源--35kv先市变I＃主变与Ⅱ＃主变并网—10kv母线对10KV出线供电。

三、并网带负荷启动试验的项目、目的及时间安排四、启动前应具备的条件（一）所有启动设备验收合格，先市变Ⅱ＃主变并网启动组确认具备并网条件。

（二）所需资料齐全，参数测量工作结束并已报调度。

（三）启动方案报并网启动组批准。

（四）新设备调度命名、编号、定值已经下达，并已现场执行。

（五）继电保护已按定值调试完毕。

（六）先市变与调度端的通讯已畅通、自动化信息已传至调度中心。

五、启动前系统运行方式（一）35kv先市变35KV主电源（302先马线）处于带电状态，具备对Ⅱ＃主变进行冲击带电条件；（二）先市变Ⅱ＃主变处于冷备用状态，所有临时用电和安全措施、接地线已经拆除。

（三）所有设备的继电保护及自动装置、监控、测量装置上电运行；（四）继电保护已按定值调试完毕并按并网启动组的要求执行相应的投退（重合闸退运）。

六、Ⅱ＃主变并网启动操作范围（一）先市变35kv 312断路器间隔一、二次设备。

（二）Ⅱ＃主变本体、一、二次设备。

（三）10kv 012断路器间隔一、二次设备。

七、并网的具体步骤（用上一级的断路器对下级设备进行冲击）调度中心接到先市变Ⅱ＃主变并网启动联系人通知后，起动顺序为：（一）先市变主电源先马线302断路器对312断路器间隔充电，冲击3次，间隔时间每次5分钟，正常后断开312断路器；（二）先市变312断路器对Ⅱ＃主变本体充电，冲击3次，间隔时间每次5分钟，正常后断开312断路器；（三）先合上012断路器，用先市变312断路器对Ⅱ＃主变本体及012断路器间隔充电，冲击3次，间隔时间每次5分钟（其间隔时间在10kv母线PT上进行核相）；正常后断开012断路器；（四）用先市变311断路器对I＃主变送电，在10kv母线PT上进行核相，正常后断开011断路器；（五）先市变012断路器对10KV 1条出线供电（以003先尧线为例），带负荷检查计量、保护等。

带负荷检验作业指导书1带负荷检验工作作业指导书1.工作目的:带负荷检查是经过对新安装或回路经更改后的一、二次设备,在投入运行前用一次系统电压、负荷电流进行的最终检验,以保证一、二次系统动作、接线的正确性。

2.工作内容:2.1相电流、电压幅值检查2.2相电流、电压相序、相位关系检查2.3 零序电压、电流幅值相位检查2.4 附加试验2.5保护方向判别3.使用范围:2本作业指导书适用于我局变电站一、二次系统新安装及回路变更的带负荷检查工作。

4.资源配置:4.1人员配置:工作负责人1人,试验人员2人。

4.2 设备配置:4.3 资料配置:作业指导书、工作任务书、定值通知单、危险因素明白卡、六角图(若干张)、相保护回路展开图、保护屏安装图、端子箱安装图、仪表屏保护安装图、计量屏保护安装图、录波屏保护安装图、远动屏保护安装图、电流互感器检验报告、保护装置检验报告。

5.作业流程图见图16.作业流程6.1现场安全措施组织措施6.1.1 工作负责人负责填写工作票、危险因素明白卡、工作任务书,工作签发人负责签发。

6.1.2经工作许可人办理工作许可手续后,工作负责人负责对工作票中安全措施3进行检查。

6.1.3检查负荷情况满足带负荷检查精度要求,二次电流值应大于40 mA。

6.1.4检查保护屏保护投入压板、出口压板、相关连跳压板均在断开位置。

6.1.5 检查悬挂的标示牌符合工作票要求。

6.1.6工作负责人宣读工作票内容,交待工作区间及安全注意事项,并分派工作任务。

6.2作业流程6.2.1计算负荷情况。

(2人)6.2.1.1根据变电站各运行间隔潮流,计算带负荷检查间隔负荷值、潮流方向、功率因数角。

6.2.1.2根据上条计算负荷值,计算带负荷检查间隔一次电流值,并折算电流互感器各绕组二次电流值。

4图16.2.2带负荷检查(3人)。

5。

线路及主变压器带负荷极性测试方法及参数计算分析摘要：电力工业的发展速度不断加快，电力建设工作随之增快，并不断向智能化发展，为了更好、更快检查变电站中的二次自动装置及继电保护的正确性，尤其是电流差动保护中的校验，在变电设备投运前检查好电流互感器、电压互感器设备的变比、极性等二次回路，需要对以上设备进行一次侧通流、通压试验，以此方式方法检查设备的正确性后，给将来投运时的电网降低风险。

关键词：变电站；通流；通压试验1 引言依据《国家电网公司十八项电网重大反事故措施（修订版）》中的15.5.5条要求：“所有差动保护（线路、母线、变压器、电抗器、发电机等）在投入运行前，除应在负荷电流大于电流互感器额定电流的10%的条件下测定相回路和差回路外，还必须测量各中性线的不平衡电流、电压，以保证保护装置和二次回路接线的正确性。

”依此要求，对变电站中线路保护、主变保护的电流互感器有必要进行一次侧通流，以达到检查二次电流回路的正确性。

2 设备原理及测试方法2.1 线路通流、通压线路设备的一次通流、通压可以同时进行。

设备使用专用交流电源，满足一定的容量要求，试验时，设备接入交流电源经控制显示系统输出大电流和高电压。

升流系统输出的大电流（在200A至400A），能够达到给电流互感器（CT）一次通流的要求。

升压系统输出的高电压最高达到15kV，满足给一般电压互感器（PT）通压的要求。

系统和升压系统能分相控制，显示系统以数字量显示电源电气量的输入状态；在与升流系统、升压系统的通讯状态下显示各分系统的电气量的输出状态，并显示电压、电流的相角状态，方便二次测试量和二次设备显示量的对比。

测试方法：试验时，将大电流通入电流互感器（CT）一次部分，高电压接线在已经打开（即断开电压互感器接线端上的连接线，使其与系统中的其他设备完全断开）一次线的电压互感器（PT）接线端，电容式电压互感器可以按照分压比接在最下节的高压侧。

测试电流互感器二次电流，核对变流比；测试电压互感器二次电压，核对电压比，依据二次电压的一相（通常使用A相为基准）为基准，测试每相的电流及相角；检查电压互感器二次三相电压相角应一致。

[汇总]主变试验作业指导书（整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）1.目的：为了保证**电厂二期工程（2×900MW）#6标段变压器设备安装的施工质量，检验变压器安装质量和设备质量符合有关规程规定，保证变压器安全投运。

2.适用范围：适用于**电厂二期工程（2×900MW）#6标段主变压器交接试验。

3.编制依据：3.1.SIEMENS 施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绕组连同套管的直流电阻。

4.2.检查所有分接头的变压比和变压器的接线组别。

4.3.测量绕组连同套管的绝缘电阻、吸收比和极化指数。

4.4.测量绕组连同套管的介质损耗角正切值tgδ。

4.5.测量绕组连同套管的直流泄漏电流。

4.6.测量铁芯和夹件对外壳的绝缘电阻。

4.7.高压套管试验。

4.8.绝缘油试验。

4.9.检查相位。

5.试验人员：5.1.试验负责人一名。

5.2.试验人员三名。

6.试验条件：6.1.变压器本体及铁芯接地施工完毕。

6.2.变压器本体及其附件均安装结束，并经质检验收合格。

6.3.变压器本体及分接头切换开关已注油至运行油位，且静置20小时以上。

6.4.变压器附近的有关沟道施工完毕，现场已清理平整。

6.5.变压器技术文件和出厂试验报告齐全。

6.6.当变压器处于真空状态下时，禁止任何试验测试。

7.试验方案：见附图一。

8.试验方法：8.1.测量绕组连同套管的直流电阻：8.1.1.试验接线：微欧快速测量仪被测绕组测试直流电阻接线图8.1.2.试验仪器：微欧快速测量仪8.1.3.试验步骤：a.检查试验接线。

b.测量高压绕组在各分接位置的直流电阻。

c.测量低压绕组直流电阻。

d.记录数据同时记录变压器的上层油温。

e.记录表格：a.相间的最大不平衡率小于2%。

b.换算到同一温度下，与出厂值比较相应变化小于2%。

变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。

3.1.2变压器试验过程中存在烫伤伤害。

3.1.3变压器试验过程中存在高空坠落伤害。

3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。

3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。

3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。

3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。

3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。

3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。

3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。

3.2.8 高压试验须两人以上进行，一人操作、一人监护。

试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。

负荷测试检修作业指导书1.适用范围本作业指导书适用于架空电力线路、电缆、电气设备运行参数的测试测量作业。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3. 编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4. 负荷测试作业指导书 4.1. 测试准备工作 4.1.1. 测试人员准备，测试人员2-3人 4.1.2.测试用品准备序号 名称 单位 数量 备注1 数字式万用表 支 12 钳型电流表 支 1 3负荷测试记录簿本14.1.3.测试作业准备序号 工作内容 作业准备要求责任人备注1 明确工作任务 本次作业内容工作负责人 （工长） 2 填发安全工作命令记录簿（或工作票） 1.按《铁路局电力作业安全工作票执行标准》填写；2.提前一天交由工作负责人。

工作负责人 （执行人） 3 填写派工单 1.根据作业内容和人员填写 2.提前一天交由工作负责人。

工作负责人 （执行人） 4工器具、材料准备 提前一天对仪表进行检查、实验合格 工作负责人 （执行人）5 召开作业前开工会1.组织学习本次作业指导书；2.做好风险点分析，交待安全注意事项.工作负责人 （执行人）4.2. 测试技术标准 4.2.1.用户受电端电压波动幅度应不超过额定电压的百分数规定：4.2.2.35KV及其以上高压供电的,电压正、负偏差的绝对值之和不超过额定值的10%；4.2.3.10KV及以下三相供电的,为额定值的±7%；4.2.4.220V单相供电的,为额定值的+7%~-10%；4.2.5.自动闭塞信号变压器二次端子,为额定值的±10%。

35kV变压器常规试验作业指导书一、试验目的本试验旨在对35kV变压器进行常规试验，验证其性能和安全可靠性，确保其正常运行。

二、试验范围本试验涵盖以下常规试验项目：1. 绝缘电阻测量试验2. 绝缘油介质电阻测量试验3. 有载分接开关试验4. 空载损耗和空载电流测量试验5. 短路阻抗测量试验6. 负载损耗和负载电流测量试验7. 零序电流测量试验8. 静态机械特性试验三、试验准备1. 准备好试验仪器和设备，包括绝缘电阻测量仪、电流互感器、电压互感器、功率计等。

2. 确保试验仪器和设备的校准有效期内，并进行必要的校准。

3. 检查变压器的接线情况，确保接线正确可靠。

4. 确保试验环境符合要求，包括温度、湿度等。

四、试验步骤1. 绝缘电阻测量试验a. 将绝缘电阻测量仪的电极分别连接到变压器的高压绕组和地线上。

b. 施加适当的直流电压，记录电流和电压值。

c. 根据测量结果计算绝缘电阻值，并与标准值进行比较。

2. 绝缘油介质电阻测量试验a. 将绝缘油介质电阻测量仪的电极分别浸入变压器绝缘油中。

b. 施加适当的直流电压，记录电流和电压值。

c. 根据测量结果计算绝缘油介质电阻值，并与标准值进行比较。

3. 有载分接开关试验a. 操作有载分接开关，将变压器的分接头切换到不同位置。

b. 在每一个分接头位置下，测量变压器的负载损耗和负载电流。

c. 记录测量结果，并与标准值进行比较。

4. 空载损耗和空载电流测量试验a. 断开变压器的低压侧负载，使之处于空载状态。

b. 测量变压器的空载损耗和空载电流。

c. 记录测量结果，并与标准值进行比较。

5. 短路阻抗测量试验a. 将短路电压表的电极分别连接到变压器的高压绕组和低压绕组上。

b. 施加适当的电压，记录电流和电压值。

c. 根据测量结果计算短路阻抗值，并与标准值进行比较。

6. 负载损耗和负载电流测量试验a. 连接适当的负载到变压器的低压侧。

b. 测量变压器的负载损耗和负载电流。

c. 记录测量结果，并与标准值进行比较。
