制氮机技术规格书

1、概述：变压吸附空分制氮是一种新型的从空气中制取氮气的技术。

变压吸附（PRESSURE SWING ADSORPTION，简称PSA），是一个近似等温变化的物理过程，它是利用气体介质中不同组份在吸附剂上的吸附容量的不同，吸附剂在压力升高时进行选择性吸附，在压力降低时得到脱附再生。

变压吸附空分制氮一般采用两只吸附塔，塔内装填碳分子筛吸附剂，当一只吸附塔在进行吸氧产氮时，另一只吸附塔在脱氧再生，如此交替循环连续不断地产出氮气。

RICH公司自1979年从美国引进PSA技术开始，首先在中国使该项技术产业化，并一直致力于PSA技术的研究、创新和发展。

RICH公司在近20多年的设备生产和市场推广历程中，已推广应用近1000多套PSA制氮设备，广泛应用于石油、化工、电子、食品、煤炭、医药、热处理等领域。

RICH已成为中国PSA行业的第一品牌，RICH 的PSA技术具有节能、稳定、可靠的特点，其技术处于世界先进水平。

2、RICH取得的专利技术：至2003年止，瑞气产品已取得11项专利技术：ZSGP管道式气动阀 -------------------------------------(89213676.6)变压吸附气体分离装置 ---------------------------------(97213543.X)卧式变压吸附气体分离填料塔 ---------------------------(97213544.8)卧式变压吸附气体分离填料塔 ---------------------------(97102764.1)变压吸附气体分离装置 ---------------------------------(98215364.3)气体分离(纯化)自动压紧填料塔 -------------------------(98215653.7)变压吸附气体分离装置 ---------------------------------(99101651.3)变压吸附气体分离装置 ---------------------------------(99203214.8)气体纯化装置 -----------------------------------------(99207466.5)气体纯化工艺------------------------------------------(01127220.1)变压吸附气体分离装置----------------------------------(01263561.8)3、型号规格说明：3.1、制氮机的命名□□—□产氮规格(Nm3/h)产品氮气纯度代码制氮机类型：BGPN－普通常规型PGPN－食品专用型KYZD－矿用地面移动式KGZD－矿用地面固定式举例说明：BGPN295-1000表示普通常规型制氮机，产品氮气纯度为99.5%，产氮规格为1000Nm3/h。

1、概述：变压吸附空分制氮是一种新型的从空气中制取氮气的技术。

变压吸附（PRESSURE SWING ADSORPTION，简称PSA），是一个近似等温变化的物理过程，它是利用气体介质中不同组份在吸附剂上的吸附容量的不同，吸附剂在压力升高时进行选择性吸附，在压力降低时得到脱附再生。

变压吸附空分制氮一般采用两只吸附塔，塔内装填碳分子筛吸附剂，当一只吸附塔在进行吸氧产氮时，另一只吸附塔在脱氧再生，如此交替循环连续不断地产出氮气。

RICH公司自1979年从美国引进PSA技术开始，首先在中国使该项技术产业化，并一直致力于PSA技术的研究、创新和发展。

RICH公司在近20多年的设备生产和市场推广历程中，已推广应用近1000多套PSA制氮设备，广泛应用于石油、化工、电子、食品、煤炭、医药、热处理等领域。

RICH已成为中国PSA行业的第一品牌，RICH 的PSA技术具有节能、稳定、可靠的特点，其技术处于世界先进水平。

2、RICH取得的专利技术：至2003年止，瑞气产品已取得11项专利技术：ZSGP管道式气动阀 -------------------------------------(89213676.6)变压吸附气体分离装置 ---------------------------------(97213543.X)卧式变压吸附气体分离填料塔 ---------------------------(97213544.8)卧式变压吸附气体分离填料塔 ---------------------------(97102764.1)变压吸附气体分离装置 ---------------------------------(98215364.3)气体分离(纯化)自动压紧填料塔 -------------------------(98215653.7)变压吸附气体分离装置 ---------------------------------(99101651.3)变压吸附气体分离装置 ---------------------------------(99203214.8)气体纯化装置 -----------------------------------------(99207466.5)气体纯化工艺------------------------------------------(01127220.1)变压吸附气体分离装置----------------------------------(01263561.8)3、型号规格说明：3.1、制氮机的命名□□—□产氮规格(Nm3/h)产品氮气纯度代码制氮机类型：BGPN－普通常规型PGPN－食品专用型KYZD－矿用地面移动式KGZD－矿用地面固定式举例说明：BGPN295-1000表示普通常规型制氮机，产品氮气纯度为99.5%，产氮规格为1000Nm3/h。

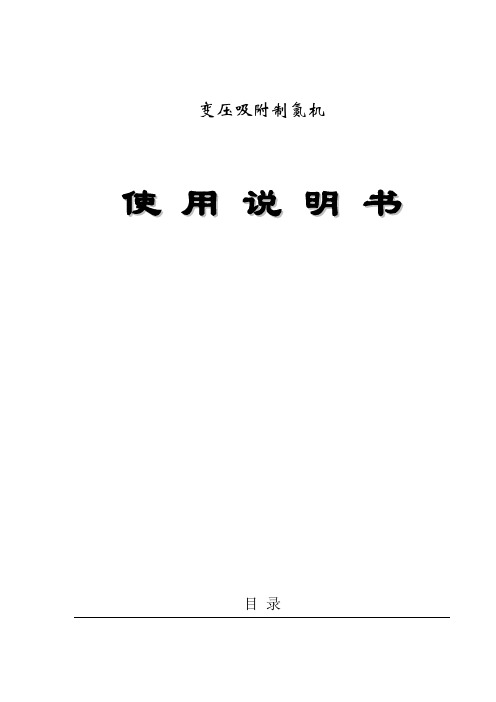

变压吸附制氮机使用说明书目录1．技术参数1.1设计参数1.2性能参数1.3公用工程设施2.安全2.1系统指定用途2.2防止事故规定2.3危险来源3.功能和系统结构3.1采用CMS分离空气3.2变压吸附（PSA）3.3工艺步骤3.4压缩空气提纯3.5分离空气3.6氮气贮存及供气4.安装4.1安装要求4.2常规安装方式5.操作5.1控制系统5.2控制过程5.3氧分仪5.4 开机目录5.5关机6.维护及保养6.1制氮机日常检查维护内容6.2系统常见问题的处理方法7.附件7.1 总图7.2 工艺流程图7.3 原理图7.4 接线图技术参数1.技术参数1.1 设计参数对压缩空气的要求：压缩空气量≥29.3Nm3/min压缩空气压力≥0.75Mpa压缩空气露点≤2℃-10℃1.2 性能参数对产品气的要求：（1）氮气产气流量：440Nm3/h（2）氮气纯度：≥99.9%1.3 公用工程设施电源电压：220V/50Hz功率： 1.5kW安全1.安全必须认真阅读操作手册，在操作系统前，手册中警告必须引起特别重视。

2.1系统指定用途PSA制氮系统是依据1.2节中描述的流量、纯度进行设计的，不能作以下改动：·改动设置超过1.2节中的限制范围·系统本身硬件装置的改变如以上情况发生，质保书失效。

2.2防止事故规定所有预防事故条款是由国家法定部门规定的，在操作时须严格遵守。

2.3危险来源人身危害！由于系统的自动操作功能，压缩，干燥器和PSA系统有可能自动启动。

在任何养护工作开始前，必须关闭整个系统和系统各部分。

火灾！PSA制氮系统排放出的废气中为浓缩氧气（approx.35Vol.%），容易引起火灾。

因此废气必须排放到户外，禁止吸烟。

窒息！产品气中的氧含量低，用于呼吸氧含量不足。

由于缺氧可能有窒息的危险，因此产品气不能呼吸。

人身伤害！系统装置和管道均为常压状态。

在拆卸管道和系统部件时，连接高速流量气体立即扩张，会直接或间接造成人身伤害。

PSA系列制氮机使用说明书PSA系列制氮机使用说明书一、用途及使用范围氮气广泛用于石油、化工、食品、电子、冶金、医药等行业。

空分制氮设备可提供这些行业各种设备所需的氮气。

如金属烧结、激光打孔的保护性气体、石油及化工管道设备的清洗及气体置换、食品工业中的气调保鲜及充氮包装、电子行业生产半导体器件的氮气份保护、医药行业的针剂充氮及其他需要氮气的部门。

PSA系列空分制氮设备所生产的普通氮气,可作为各个行业的保护性气体。

二、PSA系列空分制氮机主要规格及技术参数如下:主要规格及参数注：氮气产量－立方米/小时主要技术参数三、工作原理及结构空分制氮设备是采用变压吸附原理,利用碳分子筛从空气中提取氮气的装置。

变压吸附制氮机的吸附罐，在压力高时，碳分子筛吸附空气中的氧，而不易被吸附的氮气成为产品；在压力低时，氧从碳分子筛中脱附出来。

利用压力的变化，就能有效地从空气中分离出所需要的氮气。

变压吸附制氮装置的主要特点：⒈设备简单,体积小,制氮成本低。

⒉操作方便,采用自动程序控制,操作、维护费用低。

本设备制成二塔结构,采用常压解吸流程。

空分制氮设备的产气量与纯度成反比。

产气量大时,氮体的纯度降低;反之,减小气量使氮气的纯度上升。

用户可根据需要选择合适的氮气产气量和氮气纯度。

本设备的控制系统采用PLC程序控制器控制阀门动作。

制氮机制氮气基本工艺流程示意图见附图1、附图2附图1附图2空气经空压机压缩后，经过干燥、除尘后，经过左吸进气阀进入左吸附罐，罐压力升高，压缩空气中的氧分子被碳分子筛吸附，未被吸附的氮气穿过吸附床，经过左吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为左吸。

持续时间为58秒。

左吸过程结束后，左吸附罐与右吸附罐通过上下均压阀连通，使左右吸附罐压力达到均衡，这个过程称之为均压，持续时间为2秒。

均压结束后，压缩空气经过右吸进气阀进入右吸附罐，压缩空气中的氧分子被碳分子筛吸附，富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为右吸。

井下移动式制氮机组等设备招标技术规格书一．概述陕西延长石油集团横山魏墙煤业有限公司魏墙矿井及选煤厂位于榆横矿区南区，地处横山县县城北侧，行政区划隶属横山县波罗镇和横山镇所辖。

本区属温带大陆性干旱、半干旱季风气候。

天气多变，春季多风沙，夏季较炎热，秋季偶有暴雨，冬季长而严寒。

据横山县气象站1984～2004年气象观测资料，年平均气温℃±，7～8月最高气温℃，元月份最低气温－℃，日温差15～20℃。

年平均降水量397mm，年平均蒸发量1907mm。

七月份为雨季，十月中旬降雪，翌年二月解冻，无霜期146天。

冬季至春未夏初多风，最大风速可达／s，风向多为北西，沙尘暴日约38天。

井田勘探对各煤层共采集了6个样品作了测试，其中3号煤层采取5个，4号煤层采取1个。

对煤的自燃性倾向判定均采用色谱吸氧鉴定法(GB/T20104-2006)方法进行鉴定，鉴定成果见表1-3-8。

表1-3-8 煤的自燃倾向测试成果表煤层编号样品名称检测项目煤吸氧量（cm3/g·干煤）煤自然倾向性等级3 ZK0502M-1 I（容易自燃) ZK0209M-1 Ⅱ(自燃）ZK0303M-1 I（容易自燃) ZK0902M-1 Ⅱ(自燃）ZK0307M-3 I（容易自燃)4 ZK0908M-1 Ⅱ(自燃）鉴定结果表明，井田内3号煤与4号煤均为易自燃煤层。

巷道参数如下：1、中央辅运大巷：矩形断面，净宽米，净高米, 倾角0～1°；2、西翼辅运大巷：矩形断面，净宽米，净高米倾角0～1°；3、1301工作面辅运顺槽、回风顺槽、运输顺槽：矩形断面，净宽米，净高米倾角0～1°；依据中煤西安设计工程有限公司2011年3月《陕西延长石油集团横山魏墙煤业有限公司魏墙矿井及选煤厂初步设计》，矿井投产时，井下装备一个综采工作面，综采工作面防灭火需要注氮量为1070m3/h。

矿井井下共选用2套DT-700型井下移动式PSA碳分子筛变压吸附制氮装置。

QTD800/97变压吸附制氮装置主要技术参数及要求一、性能参数1．使用环境：1）. 海拔高度：<2000米2）. 环境温度：—10℃—+40℃3）. 相对湿度：≤90%4）. 噪音：≤70dB5）. 供电电压：380V 50Hz6）. 地震烈度：7级2．主要技术参数1）．氮气流量：800Nm3/h2）．氮气纯度：≥97%3）．氮气输出压力：0-0.65MPa（可调）4）．电功率：210Kw(含空压机功率)5）．工作方式：24小时连续工作6）. 冷却方式: 风冷7）．制氮方式：PSA变压吸附式二.PSA制氮设备组成PSA制氮设备由压缩空气源、空气净化系统、PSA制氮系统组成。

1.压缩空气源根据对氮气产量的输出压力及纯度，配备一台复盛公司生产的200Kw螺杆式空压机为制氮机提供压缩空气源,空压机的参数如下: A．型号: SA200AB．排气量: 33.5m3/minC．排气压力: 0.85MPaD．功率: 200KwE．重量：4520Kg2.空气净化系统空气净化系统由WS级过滤器、冷冻式压缩空气干燥机、X1级过滤器、XA级过滤器、XAA级过滤器及空气储罐组成,对压缩空气进行除尘、除水、除油净化处理。

精心的选择使得压缩空气经过净化后的指标完全满足分子筛的使用要求，可使得设备长期运转正常，寿命达到10年以上，又能保证使用方的设备运行维护成本降到最低。

根据空压机的排气量，各部件选择如下：1).WS级过滤器对压缩空气进行初步过滤，除油、除水，滤除大量液体、大颗粒固体。

带有压差指示器，指示更换滤芯的最佳时间，提高过滤器的利用率，减少压降。

还带有自动排污装置，可靠地排出积聚的杂物。

A．型号：WS800FB．处理气量：48m3/minC．过滤精度：3μmD．残油量：5ppmE.除水率：99%F.容器类别：Ⅰ类2).冷冻式压缩空气干燥机利用冷冻原理，对压缩空气进行预冷却，达到除去冷凝水的目的。

A. 型号：JAD-30FB. 处理气量：35m3/minC. 入口温度：≤50 ℃D．功率: 8KwE. 冷却方式：风冷3).X1级过滤器对压缩空气进一步过滤，除油、除水。
