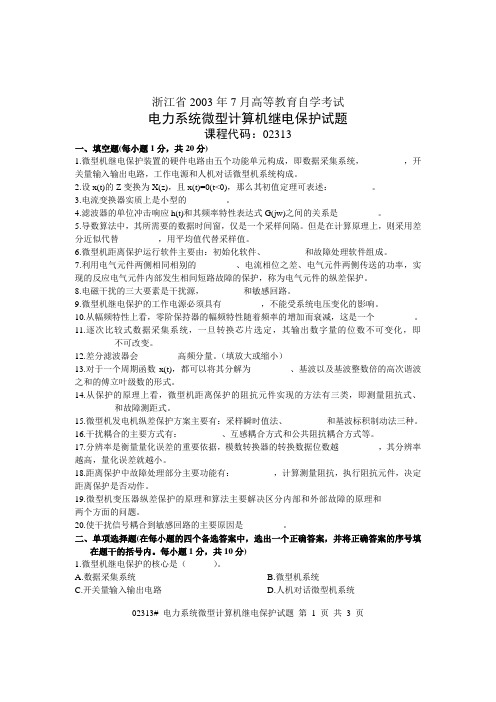

浙江省2003年7月高等教育自学考试电力系统微型计算机继电保护试题课程代码：02313一、填空题(每小题1分，共20分)1.微型机继电保护装置的硬件电路由五个功能单元构成，即数据采集系统，_________，开关量输入输出电路，工作电源和人机对话微型机系统构成。

2.设x(t)的Z变换为X(z)，且x(t)=0(t<0)，那么其初值定理可表述：_________。

3.电流变换器实质上是小型的_________。

4.滤波器的单位冲击响应h(t)和其频率特性表达式G(jw)之间的关系是_________。

5.导数算法中，其所需要的数据时间窗，仅是一个采样间隔。

但是在计算原理上，则采用差分近似代替_________，用平均值代替采样值。

6.微型机距离保护运行软件主要由：初始化软件、_________和故障处理软件组成。

7.利用电气元件两侧相同相别的_________、电流相位之差、电气元件两侧传送的功率，实现的反应电气元件内部发生相间短路故障的保护，称为电气元件的纵差保护。

8.电磁干扰的三大要素是干扰源，_________和敏感回路。

9.微型机继电保护的工作电源必须具有_________，不能受系统电压变化的影响。

10.从幅频特性上看，零阶保持器的幅频特性随着频率的增加而衰减，这是一个_________。

11.逐次比较式数据采集系统，一旦转换芯片选定，其输出数字量的位数不可变化，即_________不可改变。

12.差分滤波器会_________高频分量。

（填放大或缩小）13.对于一个周期函数x(t)，都可以将其分解为_________、基波以及基波整数倍的高次谐波之和的傅立叶级数的形式。

14.从保护的原理上看，微型机距离保护的阻抗元件实现的方法有三类，即测量阻抗式、_________和故障测距式。

15.微型机发电机纵差保护方案主要有：采样瞬时值法、_________和基波标积制动法三种。

16.干扰耦合的主要方式有：_________、互感耦合方式和公共阻抗耦合方式等。

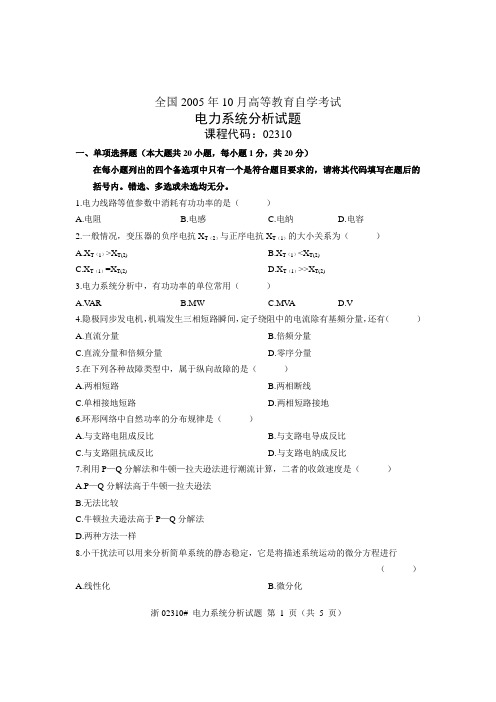

全国2005年10月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电力线路等值参数中消耗有功功率的是（）A.电阻B.电感C.电纳D.电容2.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)3.电力系统分析中，有功功率的单位常用（）A.V ARB.MWC.MV AD.V4.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量5.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地6.环形网络中自然功率的分布规律是（）A.与支路电阻成反比B.与支路电导成反比C.与支路阻抗成反比D.与支路电纳成反比7.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（）A.P—Q分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P—Q分解法D.两种方法一样8.小干扰法可以用来分析简单系统的静态稳定，它是将描述系统运动的微分方程进行（）A.线性化 B.微分化浙02310# 电力系统分析试题第 1 页（共 5 页）C.非线性化D.格式化9.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷10.额定电压等级为220KV系统的平均额定电压是（）A.212KB.230KVC.242KVD.250KV11.构成电力网的主要设备有（）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容12.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.高峰负荷时，允许中枢点的电压偏低，低谷负荷时，允许中枢点的电压偏高，这种中枢点调压方式为（）A.逆调压B.恒调压C.常调压D.顺调压14.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地15.中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（）A.3倍的线电压B.2倍的线电压C.3倍的相电压D.2倍的相电压16.双绕组变压器，Γ型等值电路中的导纳为（）A.G T+jB TB.-G T-jB TC.G T-jB TD.-G T+jB T17.电力系统短路故障计算主要求取的物理量是（）A.电压，电流B.电阻，电抗C.电阻，功率D.电流，电抗18.在电力系统的下列接线方式中，属于有备用接线的是（）浙02310# 电力系统分析试题第 2 页（共 5 页）浙02310# 电力系统分析试题 第 3 页（共 5 页）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线19.某元件导纳的有名值为Y=G+jB(S)，当基准值取功率为S B ，电压为U B ，则电纳的标么值为（ ）A.B2BS U 3BB.2BB U S BC.2BB U 3S BD.B2B U U B20.利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（ ） A.失去暂态稳定性 B.保持暂态稳定性 C.临界稳定D.无法判断二、填空题（本大题共10小题，每小题1分，共10分） 请在每小题的空格中填上正确答案。

全国2005年4月高等教育自学考试电力系统继电保护试题课程代码：02302一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，两相不完全星接线电流保护只切除远离电源故障点的几率为( )A.100%B.2/3C.1/3D.02.在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为( )A.当故障点距母线越近，电压越高B.当故障点距母线越近，电压越低C.不管距离远近，电压基本相同D.与故障前电压相同3.在相间电流保护的整定计算公式中考虑继电器返回系数的保护是( )A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.电流电压联锁速断保护5.过量继电器的返回系数( )A.>1B.<1C.=1D.>26.采用0。

接线的阻抗继电器，当保护范围内发生金属性相间短路时，其测量阻抗为( )A.Z1lK=RgB.Z1lKC.ZloaD.Rg7.方向阻抗继电器中，记忆回路的作用是( )A.提高灵敏度B.消除正方向出口相间短路死区C.防止反方向出口短路误动作D.记忆动作时间8.在双侧电源线路上，过渡电阻的存在，使测量阻抗( )A.增大B.减少C.可能增大，也可能减少D.不变9.使带速饱和变流器的发电机纵差保护出现死区的短路点在( )A.机端附近B.定子中性点附近C.定子绕阻中间部位D.引出线上10.利用发电机转子二次谐波电流和定子负序功率方向能反应的故障类型为( )A.转子一点接地B.转子两点接地C.定子匝间短路D.定子相间短路二、填空题(本大题共20小题，每小题1分，共20分)11.当主保护或断路器拒动时，由相邻设备的保护来实现切除故障的作用，称作______保护。

12.能使过电流继电器动作的______电流称为继电器的动作电流。

继电保护全国2006年7⽉⾼等教育⾃学考试电⼒系统继电保护试题课程代码：02302⼀、单项选择题（本⼤题共15⼩题，每⼩题1分，共15分）在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。

错选、多选或未选均⽆分。

1．最⼤运⾏⽅式的定义是（）A ．通过保护装置的短路电流为最⼩的运⾏⽅式B ．通过短路点的短路电流为最⼩的运⾏⽅式C ．通过短路点的短路电流为最⼤的运⾏⽅式D ．通过保护装置的短路电流为最⼤的运⾏⽅式2．电流速断保护不能保护本线路全长，⽽且保护范围（）A ．在最⼤运⾏⽅式下，两相短路时最⼩B ．在最⼩运⾏⽅式下，两相短路时最⼩C ．在最⼩运⾏⽅式下，三相短路时最⼩D ．在最⼤运⾏⽅式下，三相短路时最⼩3．在中性点⾮直接接地电⽹变电所母线上的并列线路中，对于跨线不同相两点接地短路（）A ．采⽤不完全星形接线有32机会只切除⼀条线路 B ．采⽤不完全星形接线有31机会只切除⼀条线路 C ．采⽤完全星形接线有32机会只切除⼀条线路 D ．采⽤完全星形接线有31机会只切除⼀条线路 4．过电流保护的选择性是靠（）A ．动作电流来实现的B ．短路电流来实现的C ．动作时限来实现的D ．负荷电流来实现的 5．三段式电流保护⼴泛⽤于（）A ．10KV 及以下单侧电源辅射电⽹中B ．35KV 及以下单侧电源辅射电⽹中C ．66KV 及以下单侧电源辅射电⽹中D ．110KV 及以下单侧电源辅射电⽹中6．对于90°接线的功率⽅向继电器，当时C K I I -=，=KU （） A ．bcU B ．cbUU 7．零序Ⅲ段保护动作时限的整定原则是（）A ．从负荷侧算起逐级增加⼀个ΔtB ．从负荷侧降压变压器的⾼压侧算起逐级增加⼀个ΔtC ．与相邻线路的零序Ⅰ段保护相配合D ．与相邻线路的零序Ⅱ段保护相配合8．中性点经消弧线圈接地电⽹，有多种补偿⽅式，得到⼴泛应⽤的补偿⽅式是（）A ．完全补偿B ．⽋补偿C ．过补偿D ．相位补偿9．克服⽅向阻抗继电器死区的⽅法是（）A ．采⽤90°接线⽅式B ．采⽤记忆回路C ．采⽤0°接线⽅式D ．采⽤全阻抗继电器 10．对于全阻抗继电器和⽅向阻抗继电器，以下正确的说法是（）A ．全阻抗继电器受过渡电阻的影响⼤B ．全阻抗继电器受振荡的影响⼩C ．⽅向阻抗继电器受过渡电阻的影响⼩D ．⽅向阻抗继电器受振荡的影响⼩11．⾼频闭锁⽅向保护有两个电流起动元件，灵敏度⾼的起动元件的作⽤是（）A ．⽤以起动发信B ．⽤作起动跳闸C ．⽤于判断短路⽅向D ．⽤于延时动作12．在复合电压起动的过电流保护中，负序电压继电器的动作电压U 2.act =（）A ．0.06U N.TB ．0.08U N.TC ．0.1U N.TD ．0.12U N.T13．在Y ，dll 接线变压器纵差保护中，由于两侧TA 型号不同，在差动回路中引起较⼤的不平衡电流，为此电流互感器的同型系数K st 取值（）A ．0B ．0.514．在Y ，dll 接线变压器纵差保护接线中，由于采⽤了相位补偿接线，为保证正常运⾏时差动回路两臂的电流相等，有n TA2/(n TA1/3)=n T ,式⼦的含义是（）A ．在TA 接成三⾓形的⼀侧,TA 1的变⽐增⼤3倍B ．在TA 接成星形的⼀侧,TA 2的变⽐增⼤3倍C ．在TA 接成三⾓形的⼀侧,TA 1的变⽐减⼩3倍D ．在TA 接成星形的⼀侧,TA 2的变⽐减⼩3倍15．100%定⼦接地保护应⽤在（）A ．直接与母线相连的发电机B ．100MW 以上单元接线的发电机C ．100MW 及以上单元接线的发电机D ．200MW 及以上单元接线的发电机⼆、填空题（本⼤题共23⼩题，每⼩题1分，共23分）请在每⼩题的空格中填上正确答案。

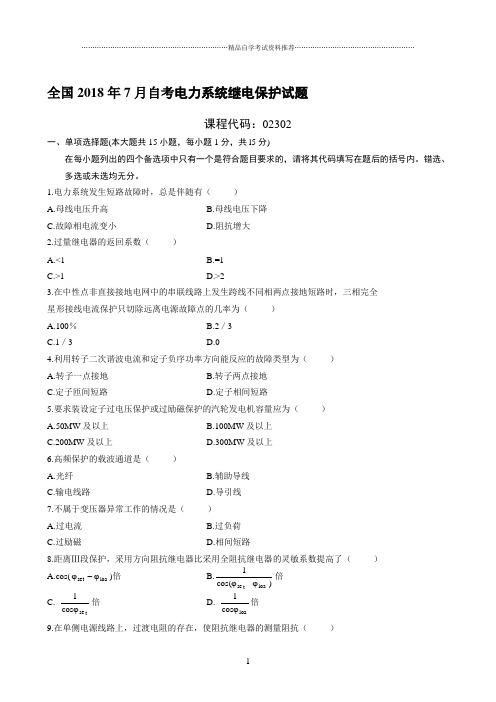

全国2018年7月自考电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共l5分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电力系统发生短路故障时，总是伴随有（ ）A.母线电压升高B.母线电压下降C.故障相电流变小D.阻抗增大2.过量继电器的返回系数（ ）A.<1B.=1C.>1D.>2 3.在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，三相完全星形接线电流保护只切除远离电源故障点的几率为（ ）A.100％B.2／3C.1／3D.04.利用转子二次谐波电流和定子负序功率方向能反应的故障类型为（ ）A.转子一点接地B.转子两点接地C.定子匝间短路D.定子相间短路5.要求装设定子过电压保护或过励磁保护的汽轮发电机容量应为（ ）A.50MW 及以上B.100MW 及以上C.200MW 及以上D.300MW 及以上6.高频保护的载波通道是（ ）A.光纤B.辅助导线C.输电线路D.导引线 7.不属于变压器异常工作的情况是（ ）A.过电流B.过负荷C.过励磁D.相间短路8.距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器的灵敏系数提高了（ ）A.cos(loa set ϕ-ϕ)倍B.)-cos(1loa t se ϕϕ倍 C. t se cos 1ϕ倍 D. oal cos 1ϕ倍 9.在单侧电源线路上，过渡电阻的存在，使阻抗继电器的测量阻抗（ ）A.增大，保护范围减小B.增大，保护范围增大C.减小，保护范围减小D.减小，保护范围增大10.对于圆特性的阻抗继电器，处于临界动作状态的测量阻抗称作继电器的（ ）A.整定阻抗B.动作阻抗C.短路阻抗D.负荷阻抗11.零序电流Ⅲ段保护动作时限的整定原则是（ ）A.从负荷侧算起逐级增加一个∆tB.从负荷侧降压变压器的高压侧算起逐级增加一个∆tC.与相邻线路的零序I 段保护相配合D.与相邻线路的零序Ⅱ段保护相配合12.90°接线功率方向继电器，当线路正方向发生短路时，若k ϕ=60°，为使继电器最灵敏，其内角α应选取（ ）A.-30°B.30°C.60°D.90°13.反映接地短路的阻抗继电器接线方式是（ ）A.0°接线B.90°接线C.o o I 3,U 3&&D. P ,I 3K I ,U o P P &&&•+代表A 、B 、C 相14.在距离保护的I II 段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护的（）A.选择性B.可靠性C.灵敏性D.速动性15.在具有分支负荷的网络中，分支系数k b 总是（ ）A.大于1B.等于lC.小于1D.等于0二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的空格中填上正确答案。

全国2002年10月高等教育自学考试电力系统分析试题课程代码：02310一、填空题(每小题1分，共10分)1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、______、风力发电厂等。

2.采用分裂导线的目的是______。

3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______要求。

4.潮流计算中的电压数值约束条件是由______决定的。

5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生______分量电流。

6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为______。

7.电力系统零序等值电路与正序等值电路______。

8.短路电流最大可能的瞬时值称为______。

9.简单系统静态稳定依据为______。

10.减少原动机出力将______系统的暂态稳定性。

二、单项选择题(每小题1分，共20分)从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

11.在有名单位制中，功率的表达式为( )①S=1.732×V×I ②S=V×I③S=3×V×I ④S=VICOS12.电力系统的中性点是指( )①变压器的中性点②星形接线变压器的中性点③发电机的中性点④②和③13.我国电力系统的额定电压等级为( )①3、6、10、35、110、220(KV)②3、6、10、35、66、110、220(KV)③3、6、10、110、220、330(KV)④3、6、10、35、60、110、220、330、500(KV)14.有备用电源接线方式的优缺点是( )①可靠性高、电压高②可靠性高、造价高③供电可靠性和电压质量高、造价高、调度复杂④供电可靠性高、调度方便、造价高15.电能质量是指( )①电压的大小②电压的大小和波形质量③电压大小，电流大小④电压大小，波形质量，频率16.牛顿—拉夫逊迭代的主要优点是( )①简单②收敛快③准确④占用内存少17.无限大功率电源供电系统，发生三相短路，短路电流非周期分量起始值( )①i ap=i bp=i cp ②i ap≠i bp≠i cp③i ap=i bp≠i cp④i ap≠i bp=i cp18.短路电流量大的短路为( )①单相短路②两相短路③两相短路接地④三相短路19.理想同发电机，q轴电抗的大小顺序为( )①xq=xq″②xq>xq″③xq<xq″④都不对20.通常逆调压的调压范围是(基准为U N)( )①0~5% ②2.5%~7.5%③5%~10% ④0~10%21.仅改变变压器变比调压是( )①典型的顺调压②典型的逆调压③典型的常调压④均不对22.a为旋转因子a+a2等于多少( )①0 ②1③-1 ④223.输电线路的正序阻抗与负序阻抗相比，其值要( )①大②小③相等④都不是24.系统中发生单相接地故障时，零序回路中不包含( )①零序电流②零序电压③零序阻抗④电源电势25.单相短路中，附加阻抗Z△为( )①Z0∑②Z2∑③Z0∑+Z2∑④Z0∑//Z2∑26.在发电机稳态运行状态中，机械功率P T与电磁功率相比，将( )①大②小③相等④无关系27.P-δ曲线被称为( )①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 28.等面积定则主要用于分析简单系统的( ) ①潮流计算 ②故障计算 ③调压计算 ④暂态稳定分析 29.系统备用容量中，哪种可能不需要( ) ①负荷备用 ②国民经济备用 ③事故备用 ④检修备用30.单相短路的序分量电流边界条件是( ) ①i 1+i 2+i 0=0 ②i 1=i 2=i 0 ③i 1+i 2=0 ④i 1=i 2 三、简答题(每小题5分，共20分) 31.列出三种提高系统静态稳定的措施?32.解释采用减少原动机输出功率的方法能够改善系统的暂态稳定性。

《电力系统继电保护》试题2017年10月高等教育自学考试《电力系统继电保护》试题课程代码：02302一、单项选择题1．以下选项不属于故障的是（C）A．单相接地短路 B．两相接地短路 C．系统振荡 D．两相短路2．低电压继电器的返回系数（C）A．小于0．1 B．等于1 C．大于1 D．小于13．电压变换器UV是将（A）A．一次电压变换为成正比的二次电压B．一次电流变换为成正比的二次电流C．一次电流变换为成正比的二次电压D．一次电压变换为成正比的二次电流4．从选择性要求出发，无时限电流速断保护的动作电流（B）A．按躲过本线路出口处短路的条件整定B．按躲过下一条线路出口短路的条件整定C．按躲过下一条线路末端短路的条件整定D．按躲过最大负荷电流的条件整定5．三段式电流保护中（D）A．电流I段、Ⅲ段共同构成线路主保护，Ⅱ段作为后备保护B．电流Ⅱ段、Ⅲ段共同构成线路主保护，I段作为后备保护C．电流I段构成线路主保护，Ⅱ段、Ⅲ段共同作为后备保护D．电流I段、Ⅱ段共同构成线路主保护，Ⅲ段作为后备保护6．以下选项中，使相间短路电流最小的情况是（C）A．最大运行方式下两相短路 B．最大运行方式下三相短路C．最小运行方式下两相短路 D．最小运行方式下三相短路7．定时限过电流保护在校验作为远后备的灵敏度时，应按（C）A．本线路末端两相短路来校验B．本线路末端三相短路宋校验C．相邻线路末端两相短路来校验D．相邻线路末端三相短路来校验8．二次额定电压一般为（D）A．380V B．220V C．110V D．100V9．中性点不接地系统中，电压互感器TV的变比为（B）A． B． C． D．10．采用90度接线的功率方向继电器，若加入功率方向继电器的电流为，则加入该继电器的电压为（D）A． B． C． D．11．距离保护是利用来反应保护安装处到短路点之间的距离，并根据距离的远近确定动作时间的一种保护。

（D）A．测量电流 B．测量电压 C．测量功率 D．测量阻抗12．整定距离III段保护动作阻抗时，按（B）A．躲过正常运行时的最大负荷阻抗整定B．躲过正常运行时的最小负荷阻抗整定C．躲过本线路末端短路的测量阻抗整定D．躲过下条线路末端短路的测量阻抗整定13．方向阻抗继电器引入第三相电压是为了（C）A．消除线路正方向末端两相短路的死区B．消除线路反方向出口三相短路的死区C．消除线路正方向出口两相短路的死区D．消除线路正方向出口三相短路的死区14．当系统振荡且振荡中心处于保护区内时，三段阻抗元件中（C）A．距离I段阻抗元件最先起动B．距离Ⅱ段阻抗元件最先起动C．距离Ⅲ段阻抗元件最先起动D．距离III段阻抗元件最后起动15．区外短路时，闭锁式方向高频保护是由来将两侧保护闭锁的。

浙江7月高等教育自学考试电力系统自动装置试题及答案解析浙江省2018年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。

每小题1.5分，共24分)1. AAT装置自动投入到永久性故障时，可通过闭锁开关并由( )来加速跳闸。

A. 低电压保护B. 过电压保护C. 低电流保护D. 过电流保护2. 在AAT装置中，过电压继电器的动作电压一般不应低于额定工作电压的( )A. 50%～60%B. 60%～70%C. 70%～80%D. 80%～90%3. 当双侧电源线路上装有无电压检定和同步检定自动重合闸，发生永久性故障时，自动重合闸( )A. 无压侧不动作B. 两侧均不动作C. 同步侧不动作D. 两侧均动作4. 综合重合闸中，在发生单相故障时，选相元件是( )A. 故障相动作B. 故障相和非故障相均动作C. 非故障相动作D. 故障相和非故障相均不动作5. 自动准同步装置的线性整步电压中的δ=0的点( )真正的δ=0的点。

A. 滞后于B. 等于C. 超前于D. 不确定6. 自动准同步装置的导前时间脉冲的形成中，导前时间与滑差( )A. 成正比B. 有关C. 成反比D. 无关7. ZZQ—5型装置中，如果整步电压的最小值不为0V，得到的导前时间( )A. 增大B. 不变C. 减小D. 变化8. 同步发电机需要灭磁，下列( )不能作为灭磁方法。

A. 励磁绕组对电阻放电B. 全控整流桥的逆变C. 励磁绕组通过灭弧栅D. 直接断开励磁绕组9. 励磁调节器静态工作特性是指发电机端电压与( )的关系曲线。

A. 无功功率B. 有功功率C. 可控整流桥输出电流D. 可控整流桥输出电压10. 三相全控桥式整流电路，输出直流电压平均值随控制角α增大而( )A. 增大B. 不变C. 减小D. 变化11. AFL装置动作的选择性是由( )决定的。

浙江省2003年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1.5分，共24分)1. AAT装置中，闭锁继电器动合触点具有( )特性。

A. 瞬时闭合和瞬时打开B. 瞬时闭合和延时打开C. 延时闭合和瞬时打开D. 延时闭合和延时打开2. AAT装置的明备用接线方式是指正常情况下( )。

A. 断开工作电源B. 断开备用电源C. 工作电源和备用电源均断开D. 工作电源和备用电源均合上3. AAR装置在( )会发生断路器的“跳跃”现象。

A. AAR继电器触点粘接B. 合闸到永久性故障C. AAR继电器触点卡住D. AAR继电器触点粘接且合闸到永久性故障4. 自动解列重合闸一般适用于( )。

A. 双电源单回线B. 双电源平行双回线C. 单电源单回线D. 水电站向系统送电的单回线5. 同步发电机以准同步方式并网时，允许合闸相位差δ≤( )。

A. 2°B. 5°C. 8°D. 10°6. 自动准同步装置中当观察到发电机方波电压后沿对应于系统方波电压的高电平时( )。

A. f G>f sysB. 能判断频差方向C. f G<f sysD. 不能判断频差方向7. 自动准同步装置中通过检测线性整步电压的( )可以检查频差是否满足要求。

A. 幅值B. 频率C. 相角D. 斜率8. 机端直接并联运行的发电机，无差特性的机组( )。

A. 不允许参与并联运行B. 不得多于一台C. 不得多于两台D. 可有任意台02304# 电力系统自动装置试题第1 页共4 页9. 电力系统短路故障时，励磁调节器( )带时限继电保护装置的灵敏度。

A. 不影响B. 降低C. 影响D. 提高10. 不考虑励磁调节器作用，下列( )励磁方式具有强励功能。

A. 自励式B. 自并励C. 他励式D. 自复励11. 在事故情况下，有功功率出现大量缺额，为不使频率大幅度降低其有效方法是( )。

浙江省2013年7月高等教育自学考试电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1.在设备（或线路）的保护范围内发生金属性短路时，保护装置应具有的反应能力称为保护的A.可靠性B.灵敏性C.速动性D.选择性2.电流保护整定动作值和校验灵敏系数时分别利用系统的A.最大运行方式和最小运行方式B.最小运行方式和最大运行方式C.最大运行方式和最大运行方式D.最小运行方式和最小运行方式3.对于不完全星形接线方式，在串联线路中发生不同相别的两点接地的组合中，保证有选择的切除一条线路的机会是A.100%B.2/3C.1/3D.04.为保证选择性和快速性，本级线路的限时电流速断保护应A.与本级线路电流速断保护在保护范围和动作时间上配合B.与下级线路电流速断保护在保护范围和动作时间上配合C.与本级线路电流速断保护在保护范围上配合与下级线路电流速断保护在动作时间上配合D.与本级线路电流速断保护在动作时间上配合与下级线路电流速断保护在保护范围上配合5.选定线路电流从母线指向线路为正方向。
