YB2系列隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YB2系列隔爆型三相异步电动机产品样本1 概述YB2系列是在YB系列基础上新设计的隔爆型三相异步电动机。
本系列电动机系全封闭、外扇冷式、鼠笼型结构。
具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠等优点。
本系列电动机机座号范围（H63～H355）、功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。
电动机采用F级绝缘，机座号H180以上有注排油装置，工作方式为S1，冷却方式为IC411，外壳防护等级为IP55。
可派生“W”户外、“TH”湿热带、“WTH”户外湿热带型电动机（即YB2-W 、YB2-TH 、YB2-WTH），也可按户内或户外腐蚀环境条件派生防腐型电动机。
（即YB2-（F1～F2），YB2-W（F1～F2）；F1为防中等腐蚀，F2为防强腐蚀。
）本系列电动机的机座造型采用垂直水平的平行散热片结构。
接线盒在机座顶部。
接线盒的进线方式为橡套电缆，其接线端子分三个（供一种电压）或六个（供二种电压）两种结构。
本系列电动机符合GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
其隔爆结构和结构参数也参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。
电动机制成隔爆型。
适用于爆炸性气体环境。
分为I类：煤矿用，标志为ExdI；II类：除煤矿外的其他爆炸性气体环境，标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4）（温度组别T（1-4）意为T1、T2、T3、T4）。
2 电动机型号含义Y B2 132 M1 - 6极数机座长短及铁心代号电动机中心高隔爆型（第二次改进设计）异步电动机*L-长，M-中，S-短，1-为第一种铁心长度3 环境条件环境空气温度随季节而变化，但不超过40℃，环境空气最低温度为-15℃。

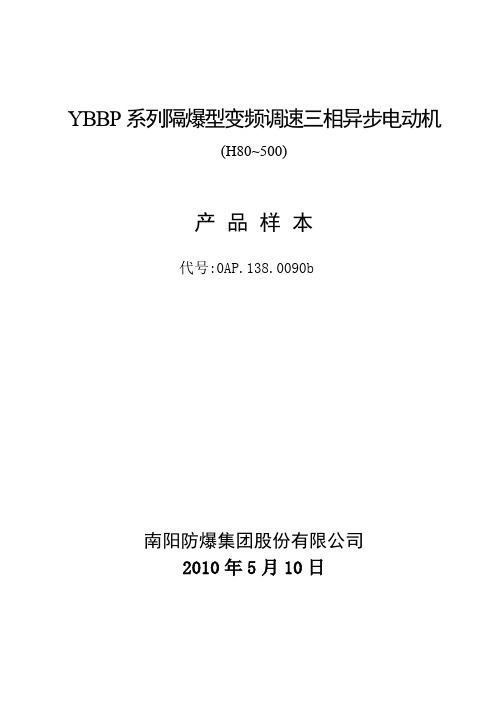

YBBP系列隔爆型变频调速三相异步电动机(H80~500)产品样本代号:0AP.138.0090b南阳防爆集团股份有限公司2010年5月10日目录1．概述 (2)2．标志、型号说明 (2)3．结构简介 (3)4．电动机的使用条件 (4)5．电动机技术数据 (5)6．安装型式和安装外型尺寸 (18)7．接线盒说明 (26)8．防爆基础知识 (27)9．订货说明: (27)第 1 页共29 页1．概述YBBP系列隔爆型变频调速三相异步电动机(以下简称为:电动机)，是我公司根据市场需求而开发的新产品，与变频器配合使用，可以实现较宽范围内平滑无级调速，调速范围、动态响应、调速精度、低频转矩、转差补偿、功率因数、效率等方面均有很大的优越性，是满足煤炭石油化工等存在爆炸性气体环境的场所需要调速及其节能需要的理想驱动产品。
2．标志、型号说明2.1电动机防爆标志代表的意义:电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定，制成隔爆型，防爆标志为ExdI、ExdIIBT4、ExdIICT4。
ExdI防爆标志的电动机，适用于煤矿存在甲烷混合物及煤尘爆炸危险的场所。
ExdIIBT4防爆标志的电动机，适用于工厂用II类B级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
ExdIICT4防爆标志的电动机，适用于工厂用II类C级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
Ex d ⅡB T4标志（防爆）温度组别（T4）电气设备防爆型式（隔爆型）电气设备类别级别（Ⅱ类B级）2.2电动机使用环境标志:YBBP为基本型，适用于户内环境、YBBP-W适用于户外环境、 YBBP-TH适用于户内湿热带环境、YBBP-THW适用于户外湿热带环境、YBBP-TA适用于户内干热带环境、YBBP-TAW适用于户外干热带环境、YBBP-T适用于户内热带环境、YBBP-TW适用于户外热带环境、YBBP-WF1适用于户外中等腐蚀的环境。
YB系列高压隔爆型三相异步电动机样本YB系列高压隔爆型三相异步电动机样本————————————————————————————————作者：————————————————————————————————日期：YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号：0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证…………………………………………………68.订货指南…………………………………………………6尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。
1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。
本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。
佳木斯电机股份有限公司企业标准YBZP（E）(112-250)系列起重用隔爆型变频调速（电磁制动）三相异步电动机样本佳木斯电机股份有限公司发布目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (7)4 结构特点 (8)5 技术数据表 (10)6 外形及安装尺寸 (11)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YBZP（E）系列起重用隔爆型变频调速（电磁制动）三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YBZP（E）系列起重用变频调速（电磁制动）三相异步电动机是新一代高可靠性的变频调速电机，具有体积小、重量轻、性能好、使用可靠和维护方便的优点，主要适用于驱动各种型式的起重机械及其他类似设备；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式（IM代号）》GB/T 4942.1-2006 《旋转电机整体结构的防护等级（IP代码）分级》GB/T 1993-1993 《旋转电机冷却方法》GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1-2000,IEC 60079-0：1998，MOD）GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB 3836.2-2000 ,IEC 60079-1：1990,MOD）国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项，目的是提醒用户在选型时，应注意或明确的事项。
佳木斯电机股份有限公司技术文件0EE.138.295-2016YBX4系列高效率隔爆型三相异步电动机产品样本（机座号80～355）2016-07-30发布2016-07-30实施佳木斯电机股份有限公司发布YBX4系列高效率隔爆型三相异步电动机产品样本(机座号80～355)1概述YBX4系列高效率隔爆型三相异步电动机是我公司自主开发设计的全封闭式高效率隔爆型三相异步电动机。
效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中1级电动机节能评价值的规定。
是目前全球范围内最高效率的三相异步电动机，也是三相异步电动机中的高端产品。
本系列电动机符合国家标准GB 3836.1《爆炸性环境第1部分：通用要求》和GB 3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定。
本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。
防爆标志为ExdⅠMb，ExdIIAT（1-4） Gb，ExdIIBT（1-4）Gb，ExdIICT（1-4）Gb ，温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。
2产品特点YBX4系列电动机整体外观(见图1)。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求；b）机座号H160及以上电机，可以根据用户需要提供定子测温装置(可选PTC或PT100)、轴承测温装置(PT100)、加热器、不停机注排油装置；c) 机座号H225及以上电机，可根据用户需要提供底脚调整螺栓孔；d) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e) 电动机采用热分级为155级(可选180级)绝缘系统，从而延长电机的使用寿命；f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀型；TH为湿热带；WTH为户外湿热带；F1为户内防中等防腐型；F2为户内防强腐蚀型；WF1为户外防中等腐蚀型；WF2为户外防强腐蚀型；h）电动机机座底部安装有防爆呼吸排水阀(卧式安装方式时)；i)机座号80～180的2P、4 P、6 P、8P电机采用铸铜转子或者铜条转子，其它机座号电机采用铸铝转子；j) 电动机的高质量保证了高的运行可靠性；k)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔(见表1)。
YBF系列高效风机用高压隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YBF系列高效风机用高压隔爆型三相异步电动机产品样本一、概述1.本系列电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分隔爆型“d”》的规定。
同时其隔爆结构参数参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。
2.本系列电动机制成隔爆型分为Ⅰ类（矿用非采掘工作面），防爆标志ExdⅠ。
3.本系列电动机主要适用于煤炭等爆炸性气体环境中的风机通用机械设备或其它类似机械设备。
二、选型指南1．电动机型号含义Y B F400 S 1 8 W异步电动机户外（防护类型代号）隔爆型极数高效风机同机座铁心长度代号电动机轴中心高机座长度代号（S-短机座、M-中机座）2．系列型谱2.1 YBF（355~1000）系列高效风机用高压隔爆型三相异步电动机功率型谱（3kV、6kV）；见表12.2 YBF（450~1000）系列高效风机用高压隔爆型三相异步电动机功率型谱（10kV）；见表21表1 YBF（355~1000）系列高效风机用高压隔爆型三相异步电动机功率型谱（3kV 、6kV）2表2 YBF（450~1000）系列高效风机用高压隔爆型三相异步电动机功率型谱（10kV）根据用户所处地理位置的不同电动机额定电压有3kV、6kV、10kV三种，与其对应的电源的额定频率为50Hz。
也可按用户要求制造其它电压等级或其它频率的电动机。
样本中的技术数据均为50Hz时的数据。
4．绝缘等级及温升限值电动机的绝缘等级通常为F级，空气间接冷却绕组的电动机的温升限值：是在电动机运行地点海拔不超过1000m,最高环境温度不超过40℃时的考核指标，B级绝缘温升限值为80K，F 级绝缘温升限值为105K。
5．轴承结构形式及温度限值轴承结构采用滚动轴承结构，电动机滚动轴承允许温度：不超过95℃。
1．绞车用系列电动机1.1YBJ2（JBJ2）-11.4-41.2JBJQ11.4-41.3YBJ25-41.4JBJ30-41.5JBJ40-41.6YBRO（JBRO）250~4502．装岩机用系列电动机2.1 YBB11-4、YBB17-4、YBB30-42.2 DZ3B17-42.3 YBI7.5-8、YBI10.5-8、YBI13-8、YBI15-8、YBI18.5-8、YBI22-8 2.4 DZB22-4、DZB30A-4、DZB40-43．运输机用电动机3.1 YBYD-4/83.2 DSB-43.3 JDSB-43.4 DS2B-43.5 JBY-43.6 JBYO-43.7 YDSB30-44．泵站用系列电动机4.1 YBRB-45．风机系列电动机5.1 JBT4、5、66．掘进机系列电动机6.1 DEBD 100/60-4/86.2 DEB 45-4三、技术数据、安装及外形尺寸1．绞车用系列电动机1.1 技术数据1.1.1 JBJ等性能数据（见表1）表1型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式JBJ211.4-411.4380/66023.6/13.9501500860.837.0 2.5 2.5B或F IC411 JBJQ11.4-411.4380/66023.6/13.9501500870.847.0 2.5 2.5B或F IC411 YBJ25-425380/66055.8/32.2501500880.847.0 2.5 2.5B或F IC411 JBJ30-430380/66060.9/35501500880.857.0 2.5 2.5B或F IC411 JBJ40-440380/66080.3/46501500890.857.0 2.5 2.5B或F IC4111.1.2 YBRO系列性能数据（见表2）表2型号功率(kW)效率(%)功率因数(cosφ)同步转速(rpm）定子电流（A）转子电流（A）滑环间电压（V）最大转矩额定转矩飞轮转矩(kg/m2)电压（V）频率(Hz)绝缘等级冷却方式380V660VYBRO250S-6 30 88 0.83 1000 57.3 33.1 48 399 2.6 5 380/660 50 F IC411 YBRO250M-6 37 88 0.83 1000 75.7 43.7 50 450 3.5 6 380/660 50 F IC411 YBRO280S-6 45 89 0.84 1000 90.4 52.2 72 394 3.5 10 380/660 50 F IC411 YBRO280M-6 55 90 0.84 1000 113 65.3 80 428 3.5 13.5 380/660 50 F IC411 YBRO315S-6 75 91 0.87 1000 139 79.9 140 335 2.8 17.5 380/660 50 F IC411 YBRO315M-6 90 91 0.86 1000 159 101 140 390 2.8 25 380/660 50 F IC411 YBRO355S-6 110 92 0.87 1000 199 119 172 390 3.5 43 380/660 50 F IC411 YBRO355M-6 132 92.5 0.87 1000 231 137 178 452 3.5 50 380/660 50 F IC411 YBRO400M-6 160 92.5 0.89 1000 287 167 203 467 3.2 95 380/660 50 F IC411 YBRO400L-6 185 92.5 0.88 1000 336 195 190 599 3.5 107 380/660 50 F IC411 YBRO450S-6 200 92.5 0.89 1000 - 210 217 590 3.5 132 660/1140 50 F IC411 YBRO450M-6 220 92.5 0.89 1000 - 225 225 600 3.3 150 660/1140 50 F IC411 YBRO450L-6 250 92.5 0.89 1000 - 260 235 650 3.3 178 660/1140 50 F IC411YBRO250S-8 22 87 0.77 750 46.8 27 40 330 2.5 5 380/660 50 F IC411 YBRO250M-8 30 87 0.77 750 62.7 36.2 50 380 2.5 6 380/660 50 F IC411 YBRO280S-8 37 88 0.77 750 76.9 44.4 58 398 2.8 10 380/660 50 F IC411 YBRO280M-8 45 88 0.77 750 101 58.7 60 473 3.2 13.5 380/660 50 F IC411 YBRO315S-8 55 91 0.79 750 111.5 70.8 128 260 2.5 17.5 380/660 50 F IC411 YBRO315M-8 75 91 0.78 750 149 87.7 145 318 2.5 25 380/660 50 F IC411 YBRO355S-8 90 92 0.80 750 180 107.6 167 329 3.2 43 380/660 50 F IC411 YBRO355M-8 110 92 0.81 750 215 125.8 170 395 3.2 50 380/660 50 F IC411 YBRO400M-8 132 92 0.79 750 273.6 158 168 474 3.5 95 380/660 50 F IC411 YBRO400L-8 160 92.5 0.78 750 320 189 174 563 3.5 107 380/660 50 F IC411 YBRO450S-8 185 92.5 0.82 750 - 118 228 500 3.0 132 660/1140 50 F IC411 YBRO450M-8 200 92.5 0.82 750 - 220 216 570 3.0 150 660/1140 50 F IC411 YBRO450L-8 220 92.5 0.82 750 - 240 230 580 3.2 178 660/1140 50 F IC411 YBRO355S-10 75 90 0.75 600 152 87.5 213 218 2.5 43 380/660 50 F IC411 YBRO355M-10 90 90 0.76 600 178 108.5 216 260 2.4 50 380/660 50 F IC411 YBRO400M-10 110 90 0.73 600 252 136 203 326 2.6 95 380/660 50 F IC411 YBRO400L-10 132 91 0.75 600 298 156.2 212 376 2.6 107 380/660 50 F IC411 YBRO450S-10 160 91 0.81 600 - 185 190 500 2.8 175 660/1140 50 F IC411 YBRO450M-10 185 91 0.82 600 - 210 195 590 2.8 200 660/1140 50 F IC411 YBRO450L-10 200 91 0.82 600 - 229 210 590 2.8 220 660/1140 50 F IC4111.2 电动机安装及外形尺寸1.2.1 JBJ211.4-41.2.2 JBJQ11.4-41.2.3 YBJ25-4 1.2.4 JBJ30-4 1.2.5 JBJ40-41.2.6 YBRO250 YBRO280 YBRO315及以上2．装岩机用系列电动机2.1 技术数据（见表3）表3型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式YBB11-4 11 380/660 22.5/13.3 50 1500 87 0.83 7 2.5 2.8 F IC411 YBB17-4 17 380/660 33.7/20.3 50 1500 87 0.84 7 2.5 2.8 F IC411 YBB30-4 30 380/660 55/35.1 50 1500 88 0.85 7 2.5 2.8 F IC411 DZ3B17-4 17 380/660 33.7/20.3 50 1500 87 0.84 7 2.5 2.8 F IC411 YBI7.5-8 7.5 380、660 19.2、11.1 50 750 78 0.76 5 2.8 2.8 F IC410 YBI10.5-8 10.5 380、660 25.6、14.7 50 750 81 0.77 5 2.8 2.8 F IC410 YBI13-8 13 380、660 30.9、17.8 50 750 82 0.78 5 2.8 2.8 F IC410 YBI15-8 15 380、660 35.6、20.5 50 750 82 0.78 6 3.0 3.0 F IC410YBI18.5-8 18.5 380/660 41.8/24.1 50 750 83 0.81 6.5 3.0 3.0 F IC410 YBI22-8 22 380/660 49.7/28.6 50 750 83 0.81 6.5 3.0 3.0 F IC410 DZB22-4 22 380/660 44.7/25.7 50 1500 89 0.84 7 2.5 2.5 F、H IC411 DZB30A-4 30A 380/660 59.6/34.3 50 1500 90 0.85 7 2.5 2.5 F、H IC411 DZB40-4 40 380/660 78.5/45.2 50 1500 90 0.86 6.5 2.5 2.5 F、H IC4112.2 电动机安装及外形尺寸2.2.1 YBB DZ3B17-42.2.2 YBI7.5-8YBI15-8YBI10.5-813-8YBI 18.5222.2.3 DZB 22 30A-4DZB40-43．运输机用电动机3.1 技术数据3.1.1YBYD性能数据（见表4）表4型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式YBYD-4/8 40/22 660 21.1/25.7 50 750/1500 91/87 0.85/0.6 7/5 2.5/2.9 2.9/2.7 F IC411 YBYD-4/8 75/37 660 29/45.6 50 750/1500 91/88 0.89/0.71 6.5/5 2.4/2.8 2.8/2.4 F IC411 YBYD-4/8 90/45 660 35.9/54.4 50 750/1500 92/89 0.9/0.6 7/5.5 2.6/3 2.8/2.7 F IC411 YBYD-4/8 132/65 1140 53.3/78.9 50 750/1500 93/89 0.9/0.67 6.5/5.5 2.3/3 2.5/2.8 F IC4113.1.2 DSB性能数据（见表5）表5型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式DSB30A-4 30 380/660 59.6/34.3 50 1500 90 0.85 7 2.5 2.5 F、H IC411 DSB40-4 40 380/660 78.4/45.3 50 1500 90 0.86 6.5 2.5 2.5 F、H IC411 DSB40A-4 40 660/1140 45.2/26.2 50 1500 90 0.86 6.5 2.5 2.5 F、H IC411 DSB40B-4 40 380/660 78.4/45.3 50 1500 90 0.86 6.5 2.5 2.5 F、H IC411 DSB40C-4 40 380/660 78.4/45.3 50 1500 90 0.86 6.5 2.5 2.5 F、H IC411 DSB55-4 55 380/660 108/62.3 50 1500 90 0.86 6.5 2.5 2.5 F、H IC411 DSB75A-4 75 660/1140 82/47.5 50 1500 92 0.87 6.5 2.5 2.5 F、H IC411 DSB75C-4 75 660/1140 82/47.5 50 1500 92 0.87 6.5 2.5 2.5 F、H IC411续表5型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式DSB90-4 90 660/1140 98.4/56.9 50 1500 92 0.87 6.5 2.5 2.5 F、H IC411 DSB112-4 112 660/1140 109.8/70.9 50 1500 92 0.87 6.5 2.5 2.5 F、H IC411 DSB125-4 125 660/1140 136.6/79.1 50 1500 92 0.87 6.5 2.5 2.5 F、H IC4113.1.3 JDSB性能数据（见表6）表6型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式JDSB7.5-4 7.5 380/660 16.6/9.5 50 1500 85 0.81 7 2.5 2.5 F、H IC411 JDSB10-4 10 380/660 21.5/12.4 50 1500 86 0.82 7 2.5 2.5 F、H IC411 JDSB13-4 13 380/660 27.3/15.7 50 1500 86 0.84 7 2.5 2.5 F、H IC411 JDSB17-4 17 380/660 34.9/20.1 50 1500 88 0.84 7 2.5 2.5 F、H IC411 JDSB22A-4 22 380/660 44.7/25.7 50 1500 89 0.84 7 2.5 2.5 F、H IC411 JDSB22-4 22 380/660 44.7/25.7 50 1500 89 0.84 7 2.5 2.5 F、H IC411 JDSB30A-4 30 380/660 59.6/34.3 50 1500 90 0.85 7 2.5 2.5 F、H IC411 JDSB30-4 30 380/660 59.6/34.3 50 1500 90 0.85 7 2.5 2.5 F、H IC411 JDSB40-4 40 380/660 78.5/45.2 50 1500 90 0.86 6.5 2.5 2.5 F、H IC411 JDSB55-4 55 380/660 105.5/60.8 50 1500 91 0.87 6.5 2.5 2.5 F、H IC411 JDSB75-4 75 660/1140 82.0/47.5 50 1500 92 0.87 6.5 2.5 2.5 F、H IC411 JDSB100-4 100 660/1140 110.5/63.9 50 1500 90 0.88 6.5 2.5 2.3 F、H IC411 JDSB125-4 125 660/1140 138.1/79.9 50 1500 90 0.88 6.5 2.5 2.3 F、H IC4113.1.4 DS2B性能数据（见表7）表7型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式DS2B17A-4 17 380/660 34.9/20.1 50 1500 88 0.84 7 2.5 2.5 F、H IC411 DS2B22A-4 22 380/660 44.7/25.7 50 1500 89 0.84 7 2.5 2.5 F、H IC411 DS2B40-4 40 380/660 78.5/45.2 50 1500 90 0.86 6.5 2.5 2.5 F、H IC4113.1.5 JBY性能数据（见表8）表8型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式JBY4-4 4 660/1140 5.4/3.1 50 1500 83 0.78 7.0 2.5 2.5 F IC411 JBY5.5-4 5.5 660/1140 7.3/4.3 50 1500 84 0.78 7.0 2.5 2.5 F IC411 JBY40-4 40 660/1140 45.7/26.5 50 1500 90 0.85 6.5 2.5 2.3 F IC411 JBY55-4 55 660/1140 62.9/36.4 50 1500 90 0.85 6.5 2.5 2.3 F IC411 JBY75-4 75 660/1140 83.8/48.5 50 1500 90 0.87 6.5 2.5 2.3 F IC411 JBY100-4 100 660/1140 110.5/63.9 50 1500 90 0.88 6.5 2.5 2.3 F IC411 JBY125-4 125 660/1140 138.1/79.9 50 1500 90 0.88 6.5 2.5 2.3 F IC4113.1.6 JBYO性能数据（见表9）表9型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式JBY01-4 3 380/660 6.8/3.9 50 1500 84 0.8 7 2.2 2.2 F IC411 JBY02-4 4 380/660 8.9/5.1 50 1500 84 0.81 7 2.2 2.2 F IC411 JBY03-4 5.5 380/660 12.0/6.9 50 1500 85 0.82 7 2.2 2.2 F IC4113.1.7 YDSB性能数据（见表10）表10型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式YDSB30-4 30 380/660 58.8/33.9 50 1500 90 0.85 7 2.5 2.5 F IC4113.2 电动机安装及外形尺寸3.2.1 YBYD40/22-4/8YBYD75/37-4/8、YBYD90/45-4/8型号LYBYD75/37 1090YBYD90/45 1180YBYD132/65-4/83.2.2 DSB30A-4 DSB75C-4 DSB125-4DSB3.2.3 JDSB JDSB22-4JDSB22-4除有B10安装外，还可以B3安装3.2.4 DS2BDS2B40-43.2.5 JBY 3.2.6 JBYO JBYO3.2.7 YDSB30-4B5机座带凸缘、凸缘上有通孔、凸缘在轴伸端4．泵站用系列电动机4.1 YBRB性能数据（表11）表11型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式YBRB30-4 30 660/1140 33.9/19.6 50 1500 90 0.86 7 2.5 2.5 F IC411 YBRB30A-4 30 380/660 58.9/33.9 50 1500 90 0.86 7 2.5 2.5 F IC411 YBRB37-4 37 660/1140 40.6/23.5 50 1500 91.8 0.87 7 1.9 2.2 F IC411 YBRB37A-4 37 380/660 70.4/40.6 50 1500 91.8 0.87 7 1.9 2.2 F IC411 YBRB45-4 45 660/1140 48.5/28.1 50 1500 92.3 0.88 7 1.9 2.2 F IC411 YBRB45A-4 45 380/660 84.2/48.5 50 1500 92.3 0.88 7 1.9 2.2 F IC411 YBRB55-4 55 660/1140 59/34.2 50 1500 92.6 0.88 6.5 1.8 2.2 F IC411 YBRB55A-4 55 380/660 102.5/59 50 1500 92.6 0.88 6.5 1.8 2.2 F IC411 YBRB75-4 75 660/1140 81/46.9 50 1500 92 0.88 6.5 1.8 2.2 F IC411 YBRB75A-4 75 380/660 140.7/81 50 1500 92 0.88 6.5 1.8 2.2 F IC411 YBRB110-4 110 660/1140 121.5/70.4 50 1500 91 0.87 5 1.2 1.6 F IC411 YBRB132-4 132 660/1140 141/81.6 50 1500 92 0.89 7 2.2 2.5 F IC4114.2电动机安装及外形尺寸YBRB5．风机系列电动机5.1 JBT1性能数据（见表12）表12型号JBT141 JBT142 JBT151 JBT152 JBT161 JBT162 电动机型式防爆三相鼠笼型展异步电动机电动机额定功率（kW） 2 4 5.5 11 14 28 额定电压（V）380额定值转速（r/min）电流（A）效率（%）功率因数（COSφ）29004.45800.8529008.4820.88290011.2850.88290021.6880.88290027.4870.89290054.2880.89起动电流/额定电流风扇级数风扇外径（毫米）6.513986.523987.015087.025086.516007.02600工业应用范围︵全风压风量曲线︶点1全风压（帕Pa）风量（m3/min）736751470751177145235414515692502138250 点2全风压（帕Pa）风量（m3/min）60888122588980175196117513733002745300 点3全风压（帕Pa）风量（m3/min）4519690296736193147019310293332059333 点4全风压（帕Pa）风量（m3/min）2941055881054902109802106863601373360 点5全风压（帕Pa）风量（m3/min）147112294112245225490225343390686390气流效率（最大值）=电动机10260额⨯⨯⨯定功率风量全风扇70 70 70 72 70 70额定工作方式连续连续连续连续连续连续总重量（kg）125 145 145 205 315 410 5.2 电动机安装及外形尺寸JBT无滑架JBT有滑架6．掘进机系列6.1性能数据（见表13）表13型号功率（kW）电压（V）电流（A）频率(Hz)同步转速(rpm)效率（%）功率因数（cosφ）堵转电流额定电流堵转转矩额定转矩最大转矩额定转矩绝缘等级冷却方式DEBD-4/8 100/60 660 109.3/97.3 50 1500/750 92/87 0.88/0.62 5.5/4 1.5/1.8 2.0/1.3 H ICW37 DEB-4 45 380/660 90.4/52.1 50 1500 90 0.84 7 2.0 2.5 F IC4116.2 电动机安装及外形尺寸6.2.1 DEBD6.2.2 DEB注：我公司矿用产品在煤碳部取证时，型号与煤碳部新规定稍有差异，但电机具体尺寸参数相同。
佳木斯电机股份有限公司企业标准YBZP（E）(112-250)系列起重用隔爆型变频调速（电磁制动）三相异步电动机样本佳木斯电机股份有限公司发布目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (7)4 结构特点 (8)5 技术数据表 (10)6 外形及安装尺寸 (11)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YBZP（E）系列起重用隔爆型变频调速（电磁制动）三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YBZP（E）系列起重用变频调速（电磁制动）三相异步电动机是新一代高可靠性的变频调速电机，具有体积小、重量轻、性能好、使用可靠和维护方便的优点，主要适用于驱动各种型式的起重机械及其他类似设备；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式（IM代号）》GB/T 4942.1-2006 《旋转电机整体结构的防护等级（IP代码）分级》GB/T 1993-1993 《旋转电机冷却方法》GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1-2000,IEC 60079-0：1998，MOD）GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB 3836.2-2000 ,IEC 60079-1：1990,MOD）国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项，目的是提醒用户在选型时，应注意或明确的事项。

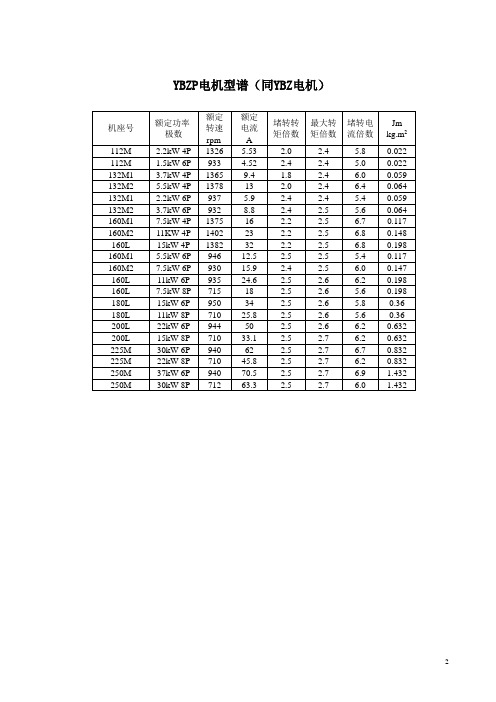

2.1．型号的意义Y B Z P (E) 132 M - 4极数机座号(L 表示长机座、M 表示中机座、S 表示短机座) 中心高 电磁制动 变频调速 起重用 隔爆型 异步电动机2.2．系列型谱见表1表12.3．电动机的绝缘等级；通常为F 级或H 级，两种绝缘结构的技术参数相同，只是温升限值不同，空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m ，最高环境温度不超过40℃为基础时，B 级绝缘为80K ，F 级绝缘为105K ；H 级绝缘为125K 。
2.4．轴承允许的温度：不超过95℃。
2.5．电压及频率：额定电压380V 。
额定频率为50Hz ，允许电压偏差±5%，频率偏差±1%。
2.6．外壳防护等级： IP × ×防水等级分0～8级 防尘等级分0～6级 符号表示外壳2.7．冷却方式：该产品常用的冷却方式——IC410电动机没有冷却风扇，自然冷却；——IC411电动机轴上带冷却风扇；2.8．额定功率及极数（转速）的选择制造厂提供的功率等级是选自GB/T4772.1标准中的第一数系，少部份的功率选自第二数系。
但有时功率等级及极数满足不了用户选型要求，请与制造厂协商后可以满足用户要求。
起重冶金电机是短时及断续周期工作制，设计基础是S3-40%，每小时起动6次（每个周期为10分钟，负载持续率40%），也称为基准工作制。
负载时间负载持续率Fc=%工作周期时间负载时间包括起动，负载持续率，电制动时间，一个周期时间除了负载时间外还包括断能或停车时间。
同一台电动机在使用中，由于起动次数，负载持续率，工作制不同，所以额定功率也不同。
但转矩实际值没变，额定电流改变，基本上正比额定功率。
基准工作制是做为各制造厂做型式试验验收的统一标准。
实际使用时，不可能完全按这一模式用。
（1）S2短时工作制的功率S2工作制分为30分钟和60分钟。
S2-30分钟的功率与S3-25%，每小时起动6次时的功率相同；S2-60%分钟的功率与S3-40%每小时起动6次时的功率相同。
（2）负载持续率不同时的功率，一般分15%、25%、40%、60%、100%按表2计算表2P——S3-40%功率（kW）（3）S4及S5的功率按表3计算表3PH——为S4及S5负载持续率40%，150次/小时的功率PF——为S4及S5负载持续率40%，300次/小时的功率2.9．负载持续率与起动次数（1）负载持续率的选择是根据现场使用情况，经过相当一段时间统计数据定的，尽可能代表实际情况。
（2）起动次数起动次数通常指全起动结束的次数，但在电动机工作状态下，往往有点动，制动状态且没达到全起动，所以按等效发热原则折算成等效起动次数，折算方法为a．点动一次（终了时电动机的转速不大于额定转速的25%）相当1/4次起动；b．电制动（制动到额定转速1/3）一次相当0.8次起动；c．每小时等效起动次数典型举例如表4表42.10．性能参数值的容差（1） 笼型电动机的堵转电流：电流保证值的+20%； （2） 笼型电动机的堵转转矩：转矩保证值的+25 -15%； （3） 笼型电动机的最小转矩：转矩保证值的-15%；（4） 感应电动机的最大转矩：转矩保证值的-10%，但计及容差后，转矩值应不小于额定转矩1.6倍或1.5倍。
（5） 转差率：功率小于1kW 时，转差率保证值±30%；功率大于1kW 时，转差率保证值±20%，转差率%100121⨯-=n n n S ，n 1—同步转速；n 2—额定转速。
（6） 转动惯量：保证值的±10%。
2.11．气候防护类型及环境代号 （1） TH ——湿热带型； （2） W ——户外防轻腐蚀型； （3） WF1——户外防中腐蚀型； （4） WF2——户外防强腐蚀型； （5） F1——户内防中腐蚀型； （6） F2——户内防强腐蚀型。
2.12．爆炸性气体环境用电气设备（电气设备也包括电动机） （1）定义 a ．爆炸性气体环境大气条件下，气体蒸气或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。
b ．最高表面温度电气设备在允许的最不利条件下运行时，其表面或任意部份可能达到的并有可能引燃周围爆炸性气体环境的最高温度。
c ．防爆型式为防止电气设备引起周围爆炸性气体引燃而采取的特定措施。
（2）电气设备的分类 Ⅰ类：煤矿用电气设备；Ⅱ类：除煤矿外的其他爆炸性气体环境用的电气设备；Ⅲ类：电气设备可按爆炸性气体特性进一步分类。
Ⅱ类隔爆型“d”和本质安全型“i”电气设备又分为ⅡA、ⅡB、ⅡC类。
哪些气体蒸气通过试验分别列入A、B、C级和温度组别，请参见GB3836.1附录B，这对合理选型很重要。
（3）最高表面温度a．煤矿用电气设备最高表面温度——150℃当电气设备表面可能堆积煤尘时；——450℃当电气设备表面不会堆积或采取措施（如密封防尘或通风）可以防止堆积煤尘时。
b所有防爆型式的Ⅱ类电气设备最高表面温度分为T1～T6组见表5表5注：不是每台电气设备都做型式试验时，允许的最高表面温度，应从上表数值中分别减去5℃。
（4）防爆标志a．矿用由标志Ex，防爆型式类别组成如ExdⅠ，“d”隔爆型，“Ⅰ”类电气设备；b．Ⅱ类电气设备由标志Ex，防爆型式、类别、温度组别组成，如ExdⅡBT4，隔爆型，Ⅱ类电气设备，爆炸性环境中的可燃性气体、蒸气属于B级T4组。
c．用于煤矿的电气设备其爆炸性气体环境除甲烷外可能还含水量有其他成份的爆炸性气体时，应按Ⅰ类和Ⅱ类相应的气体要求制造和检验和相应的标志。
例如ExdⅠ/ⅡBT3。
（5）区域根据爆炸性气体环境出现的频率和持续时间把危险场所分为三个区域。
a．0区爆炸性气体环境连续出现或长时间存在的场所。
b．1区在正常运行时，可能出现爆炸性气体环境的场所。
c．2区在正常运行时不可能出现爆炸性气体环境，如果出现也是偶尔发生且仅是短时间存在的场所。
（6）各防爆型式适用的区域0区：本质安全型“i”符合GB3836.4；1区：隔爆型“d”符合GB3836.2；正压型“p”符合IEC60079-2；充矿型“q”符合IEC60079-5；浸油型“o”符合IEC60079-6；增安型“e”符合GB3836.3；本质安全型“i”符合GB3836.4；浇封型“m”符合IEC60079-18。
注：IEC60079-14规定“e”型电气设备可用于1区，我国规定正常运行时不产生火花、电弧或危险温度的接线盒或箱，包括主体为“d”或“m”型，接线部分为“e”型电气产品带有热保护“e”低压电动机（启动频繁环境条件恶劣除外）。
2区：0区和1区可用的电气设备均可用在2区；符合IEC60079-15的“n”型电气设备（无火花型）属于ⅡA、ⅡB、ⅡC类设备。
2.13．防爆电气设备的选型为了保证安全根据防爆性能要求如何选择选用于爆炸性危险场所的电气设备，步骤如下：（1）确定电气设备所处在的爆炸性危险场所是属于啊个区域，即是0区、1区或2区中的哪一区域。
（2）当区域确定以后，选择适应该区域的某种防爆型式的电动机，如果选择了隔爆型“d”和本质安全型“i”以及无火花型“n”时，还要根爆炸性气体环境中的可燃性气体蒸气的分级和温度组别确定是A、B、C级中的哪一级，T1～T6组中的哪一温度组别。
（3）订货时将防爆标志写全即可。
注：ⅡC类电机可以用在ⅡA、ⅡB类，ⅡB类电机可用在ⅡA类。
14．接线方式：Y接15．电缆引入装置：有橡套16．热保护：绕组可埋置PT100或PTC供选择3 现场应用条件3.1 海拔不超过1000m。
（如果在海拔超过1000m使用时，应按GB755的规定处理）3.2 湿度最湿月份的月平均最高相对湿度为95%，同时该月份平均最低温度不高于25℃。
3.3 环温F级绝缘适用于环境空气温度不超过40℃的一般场所，H级绝缘适用于环境空气温度不超过60℃的冶金场所，最低环境空气温度为-25℃，两种绝缘等级的电动机具有相同的技术参数。
（如果电动机指定在环境温度高于或低于上述规定适用时，应按GB755的规定处理）3.4 电压及频率电动机运行期间电源电压和频率与额定值的偏差应符合GB 755的规定。
4 结构特点4.1 冷却方式：112~132机座号为自然冷却（IC410），160~250机座号为自扇冷却（IC411）。
4.2 电动机的安装结构型式：见表6。
表64.3电动机的轴伸可以按用户提出的尺寸或要求制造。
