下载文档原格式
水沫子最快鉴别方法水沫子是一种常见的鉴别方法，用于鉴别物体表面是否有水。
它是由水珠在物体表面形成的微小气泡，通常出现在物体表面的凹陷处。
水沫子的存在可以帮助我们判断物体表面是否光滑，是否有水渍或者其他液体残留。
在日常生活中，我们经常需要对物体进行鉴别，因此掌握水沫子的最快鉴别方法非常重要。
首先，要注意物体表面的颜色和材质。
水沫子通常会在光滑且不透明的表面上形成，特别是在玻璃、陶瓷、金属等材质上更容易观察到。
如果物体表面颜色较深或者是透明材质，水沫子可能会不易被发现。
因此，要特别留意物体的表面特征，以便更准确地观察和鉴别水沫子的存在。
其次，可以利用观察角度和光线来寻找水沫子。
在光线充足的情况下，可以通过改变观察角度来寻找物体表面的水沫子。
通常情况下，水沫子会在光线下产生反射，因此可以通过改变观察角度来寻找物体表面的微小气泡。
此外，也可以借助手电筒或者其他光源来照射物体表面，以便更清晰地观察水沫子的存在。
除此之外，还可以利用触摸来鉴别水沫子。
在观察到可能的水沫子后，可以轻轻触摸物体表面，以确认是否存在微小气泡。
水沫子通常会在触摸时产生微微的润湿感，这可以帮助我们更准确地判断物体表面是否有水沫子。
当然，在触摸时要小心轻柔，避免对物体表面造成损坏。
最后，要注意及时清除水沫子。
一旦发现物体表面有水沫子，应及时清除以保持物体的干净整洁。
可以使用干净的布或者纸巾轻轻擦拭物体表面，以去除水沫子和其他残留物。
特别是对于一些需要保持干燥的物体，及时清除水沫子显得尤为重要。
总的来说，水沫子的最快鉴别方法包括观察物体表面的颜色和材质、利用观察角度和光线来寻找水沫子、通过触摸来确认水沫子的存在以及及时清除水沫子。
掌握这些方法可以帮助我们更快速、准确地鉴别物体表面是否有水沫子的存在，为日常生活中的鉴别工作提供便利。
希望本文能够帮助大家更好地掌握水沫子的鉴别方法，让生活变得更加便捷和舒适。
水沫子最快鉴别方法
水沫子是一种常见的鉴别物质，它的存在往往会对我们的生活
和工作产生一定的影响。
因此，对水沫子进行快速鉴别是非常重要的。
下面我将介绍一些最快的水沫子鉴别方法，希望能对大家有所
帮助。
首先，我们可以通过观察水沫子的外观特征来进行鉴别。
水沫
子通常呈现为白色或透明色，具有泡沫状的外观。
我们可以用肉眼
观察其形状和颜色，如果发现有明显的泡沫状结构，那么很有可能
就是水沫子。
此外，水沫子的质地通常比较轻盈，手感柔软，这也
是其外观特征之一。
其次，我们可以通过水沫子的特殊性质来进行鉴别。
水沫子在
水中会迅速溶解，因此我们可以将怀疑的物质放入水中观察其反应。
如果发现物质在水中迅速溶解并产生大量泡沫，那么就很有可能是
水沫子。
此外，水沫子还具有一定的弹性，我们可以用手指轻轻按压，如果能够产生弹性变形并恢复原状，那也是水沫子的特征之一。
最后，我们可以通过化学方法来进行水沫子的鉴别。
水沫子是
一种表面活性剂，它具有降低表面张力的特性。
我们可以将怀疑的
物质放入一定量的水中，然后加入一些表面张力剂，如肥皂水或洗洁精。
如果物质能够产生大量泡沫，并且泡沫持久稳定，那么就可以确定为水沫子。
总的来说，快速鉴别水沫子的方法有很多种，可以通过外观特征、特殊性质和化学方法来进行判断。
希望大家在日常生活和工作中能够运用这些方法，准确鉴别水沫子，避免对我们造成不必要的困扰。
同时，也希望大家能够在实践中不断总结和完善鉴别方法，为我们的生活和工作提供更多的便利。
名称：钠长石、水沫子颜色：无色、白、黄、红、黑、绿折射率：1.53 ~ 1.54 密度：2.48 ~ 2.65 硬度：6 ~ 6.5 外观：没有翠性、颜色不均、呈丝状，欠光滑明亮结构特徵：粒状结构，有白色絮状物在云南昆明、瑞丽、腾冲等地和内地一些大城市的珠宝市场上，出现过一种水头很好，呈透明或半透明的“冰种”玉石。
颜色总体为白色或灰白色，具有较少的白斑和色斑，分布不均匀，色调偏蓝偏暗，这种玉被称为“水沫子石”，带有色调偏蓝的色调者称为“水底飘蓝花”，其外观很像水头好的冰种翡翠，特别是飘兰花的品种，酷似飘蓝花的蛋清地、甚至冰种、玻璃种翡翠，因此在市场上往往被不法商人用来冒充优质翡翠，高价出售。
特征其实"水沫子"的主要矿物成分为钠长石，其次有少量的辉石矿物和角闪石类矿物。
它的致色物是按一定方向排列的阳起石、绿帘石，飘蓝花中的“蓝花"为角闪石矿物，用放大镜观察不显翠性，含有较多的石花或白棉，水头很好，这是非常重要的特征，总体色彩为灰白或白色。
编辑本段鉴别我们可以根据“水沫子”的基本特征，进行简单鉴别。
水沫子此名是对它的外象特征的准确描述，就像小沟的水从高跌到低处，翻起的水花表面层的沫子，含泡沫份量大，没有翠性，细看结构的紧密度及光泽度都有比不上正规翡翠玉种，当我们面对玻璃种，蛋清地的石料时，不防首先怀疑是否是水沫子。
简易鉴定可采用下列几种方法：一、放大镜观察法“水沫子”主要为钠长石组成，不显翠性，并有较多白色的“石脑”和“棉”。
大家都知道,翠性是鉴别翡翠与其它相似玉石的一大重要特征，翡翠翠性的表现形式有“雪片”、“蚊子翅”、“沙星”等；而水沫子的解理面可以出现类似翡翠的“沙星”，但是不明显，只是零零星星的出现，而且水沫子的那种星闪不叫翠性（注意：这项方法仅限于没有抛光过的翡翠和水沫子的鉴别，对于成品的鉴别不适合。
）二、手掂法由于“水沫子”密度比翡翠小许多，因此用手掂起来，明显比翡翠轻。
水沫子断面特征
水沫子是一种气液两相的复合材料，其断面特征包括：
1.空气孔隙：水沫子的特点之一就是其内部包含大量的气孔，这些气孔在断面上呈现为小圆形或小椭圆形的空隙。
2.线状结构：水沫子内部的气孔一般沿着一定的方向排列成为线状结构，这种结构在水沫子的断面上呈现为一条条细小的线状纹理。
3.泡膜：水沫子内部的气孔由一层薄膜包裹，这层泡膜在水沫子的断面上表现为一圈圈细小的环形或半圆形结构。
4.不规则形状：由于水沫子的气孔大小和位置分布不均匀，因此其断面形状比较不规则，没有明显的对称性。
水沫子其实是很复杂，水好无色的只是其中的一种，从颜色上分有无色的，谈绿的，翠绿的，飘花的，浅黄的，土黄的。
兰的，灰的，黑的。
从底子上看，我们先借用翡翠上的叫法，有到玻璃地，冰地，糯化地，从重量上，一般在3.0以下，很少有到3.2的，但不是没有，估计那种钠长石的比例就很低了。
从硬度上，一般5.5到6.5。
但也有跟翡翠差不多到7的。
我们一般看的水沫子这种是最多的，水好，里面有气泡，重量不足，硬度不够。
这种也是比较常见的，水好，重量不足硬度够，以前有广东人用这种货，做了大戒面卖给台湾人，发了大财，对于这种料做的戒面，用手掂分量的办法来区分是不可取的，因为戒面太小，手感不明显，要很有经验的行家才能做的到。
这种是我们见到的水沫子里最多的那种、判别水沫子与翡翠的区别的基本特征，它上面都有，料里面有气泡，重量不足，硬度不够，没有苍蝇翅。
这种也比较高档的，出来的成品很象玻璃种的东西。
可别让它给蒙了，会当猪头的。
这种不多见这种也少，很象翡翠里的蓝水。
还是成品看的明白些，极品，水沫玉大蛋面，100一个，谁要是出翡翠价就是大猪头。
谁要是把这种当玻璃种弄回家，店家送您个时髦的名字——猪头小队长。
这种真难看，别说是水沫子了，翡翠都不要。
里面飘的花比较脏，还是比较好分的，估计干净了就不好分了。
接着来，偶也会上当的水沫子，好像蓝花哦好象黄翡这种也少见，有些水沫玉还有个特征。
可以看到一些平行的网纹。
请看下例：左边那俩个镯子芯是水沫，右面是真的翡翠玉石。
水沫玉有些脏脏的感觉。
有种有色的，绿色一样很艳丽，底价不便宜，好象是十几万。
但投标的说明叫新场玉石。
大家可要记住这种叫法。
这种现在买的很多，经常可以看到。
居然用水沫做我们的领袖，不知道说什么了，无语……水沫子顾名思义是水中有沫，就象以下几幅图片。
水中无沫的叫冰地，或者直接叫钠长石玉。
绿麻点的叫不倒翁。
水沫子最快鉴别方法
水沫子，又称为水泡子，是指在水面上形成的一种微小的气泡，通常由于水的振动或者气体的释放而产生。
水沫子在水面上飘浮着，看起来很美丽，但是却很容易被误认为是其他物体。
因此，如何快
速准确地鉴别水沫子就成为了一个问题。
首先，要鉴别水沫子，我们需要了解它的特点。
水沫子通常呈
现为圆形或不规则形状的气泡，它们会随着水的流动而移动，有时
还会在水面上聚集成团。
此外，水沫子的表面会反射出光芒，看起
来闪闪发光。
这些特点是鉴别水沫子的重要依据。
其次，为了更快速地鉴别水沫子，我们可以借助一些简单的方法。
首先，可以利用手指轻轻触碰水沫子的表面，水沫子通常会很
容易破裂，而其他物体则不会有这样的反应。
其次，可以用一根小
棍子或者针尖轻轻戳一下水沫子，如果它是真正的水沫子，那么它
会很容易破裂，而其他物体则不会有这样的特性。
再次，可以用手
指在水沫子的周围轻轻搅动水面，如果水沫子是真正的，那么它会
很容易被搅散，而其他物体则不会有这样的反应。
除了以上方法，我们还可以借助一些工具来帮助鉴别水沫子。
例如，可以使用放大镜来观察水沫子的表面细节，看看它是否呈现出典型的气泡结构。
另外，可以利用手机的闪光灯照射水沫子，观察它的表面是否会反射出光芒。
这些方法都可以帮助我们更准确地鉴别水沫子。
总的来说，鉴别水沫子的最快方法是通过观察其特点和利用一些简单的方法来进行实验。
通过这些方法，我们可以更快速、更准确地鉴别出水沫子，避免将其误认为其他物体。
希望以上内容对您有所帮助，谢谢阅读。
水沫子最快鉴别方法水沫子，又称为水泡子、水珠子，是指水蒸气在冷凝后形成的微小水滴，通常出现在冷却表面上。
在日常生活中，我们经常会遇到各种水沫子，比如在玻璃窗上、镜子上、汽车车窗上等等。
有时候，我们需要鉴别水沫子的真伪，尤其是在一些特殊场合下，正确鉴别水沫子的真伪显得尤为重要。
下面，我将介绍一些最快的鉴别方法，希望能对大家有所帮助。
首先，最快的鉴别水沫子的方法之一就是观察其形状和分布。
真正的水沫子通常呈现出规则的球形或椭圆形，而且分布均匀，大小相近。
假的水沫子往往形状不规则，大小不一，分布不均匀。
因此，通过观察水沫子的形状和分布，我们可以快速判断其真伪。
其次，可以通过触摸来鉴别水沫子的真伪。
真正的水沫子通常是由水蒸气在冷凝后形成的，所以触摸时会感觉到湿润和凉爽。
而假的水沫子往往是由其他物质形成的，触摸时可能会感觉到粘腻或者温热。
因此，通过触摸水沫子，我们也可以快速鉴别其真伪。
另外，可以利用光线来鉴别水沫子的真伪。
真正的水沫子通常在阳光或者灯光的照射下会呈现出闪闪发光的效果，而假的水沫子在光线下可能会显得暗淡无光。
因此，通过利用光线照射水沫子，我们也可以快速鉴别其真伪。
除此之外，还可以通过使用放大镜来鉴别水沫子的真伪。
通过放大镜观察水沫子的表面细节，真正的水沫子通常会呈现出清晰的水滴状，而假的水沫子可能会呈现出模糊或者不规则的形状。
因此，通过放大镜观察水沫子，我们也可以快速鉴别其真伪。
综上所述，通过观察形状和分布、触摸、利用光线和放大镜等方法，我们可以快速鉴别水沫子的真伪。
在日常生活中，如果遇到需要鉴别水沫子的情况，可以尝试以上方法，希望能帮助大家正确识别水沫子。
铁龙生、八三玉、水沫子、不倒翁1、铁龙生（是翡翠）1994年人们在缅甸北部帕岗矿区北部的，发现了一具满眼绿色的翡翠新坑，当时不知道怎样称呼这一新的玉种。
由于这种满绿色的玉石，基本上分不出底与色，缅甸的矿工便称之为"htelongsein”，意为“满绿色”，中国人即按中文音译为“铁龙生”。
后经宝石实验室的电子探针、红外光谱仪等科技手段分析，从对其化学成分、矿物成分、物理性质(比重3．30～3．33左右，折射率点测1．66)的测定来看，可以做出肯定性的回答：“铁龙生”是翡翠，是一种含铬量较高(0．32％—2．25％)的硬玉质翡翠。
因为质地粗糙，透明度差，“铁龙生”的价格较为便宜，又因为颜色好、绿得可爱，它又深受消费者欢迎。
“铁龙生”用来做薄叶片、薄水蝴蝶等挂件，效果较好，也用来做雕花珠子、雕花手镯等满绿色的玉件。
由于“铁龙生”绿得浓郁，切出薄片做成装饰品后，仍然有很高的观赏和使用价值。
如用铂金镶嵌的薄形胸花、吊坠，用黄金镶嵌的铁龙生饰品，金玉相映，富丽大方，很受人喜爱。
优质的“铁龙生”翡翠，绿色纯正明快，价格却较为适宜，消费者不需花费昂贵的钱，就可获得自己喜爱的饰品。
1999年的夏天，在香港珠宝市场上开始刮起了“铁龙生”翡翠的旋风，这股旋风从香港吹到了台湾，再吹到了广东、云南等地，给疲软的翡翠市场带来了一些生气。
龙肯是缅甸出产硬玉的八大矿区之一。
而且盛产各种怪石野石（这里说的怪石野石也是翡翠，只是指皮壳的表现比较杂乱无章）铁龙生就是其中之一。
龙肯出的铁龙生品质不高，产量大，现在每年依然有大量的矿石被开采出来。
铁龙生的另一重要产地就是帕敢。
出产的铁龙生带皮，色艳，水长。
缺陷很小，矿体不大。
产量稀少。
比较珍贵。
∙ |铁龙生翡翠和干青种翡翠不同，干青种的主要成分为钠铬辉石，由于铬的含量太高，辉石变了种，而铁龙生就不一样了，主要成份还是硬玉或含铬硬玉，只是颗粒大小和结构疏密有变化，造成有的铁龙生水头不足。
如何通过肉眼鉴别翡翠和水沫子？翡翠和水沫子是亲兄弟，二者出生在一起，有时甚至长在同一块石头上；有时你中有我，我中有你。
如下图，右侧为翡翠，左侧是水沫玉，中间是二者混合物。
多数人对翡翠还是比较熟悉，对水沫玉比较陌生，水沫玉和翡翠是同一个家族，都属辉石族，水沫玉主要是由钠长石组成，另有少量辉石、角闪石、绿泥石、硬玉、阳起石等，钠长石化学式为NaAlSi3O8，钠长石玉以无色为主，一般比较透明，刚开始发现水沫玉时，真正做翡翠的人对其不屑一顾，而一些不良商家欣喜若狂，往往把水沫玉假冒冰种翡翠出售，以获取高额利润，经过一段时间后人们逐渐认识到，有一种翡翠的共生石，很像翡翠但不是翡翠，经有关专家研究发现，这是一种以钠长石为主的玉石，就把它命名为钠长石玉(水沫玉)，随着对钠长石玉进一步的研究发现，钠长石玉也很漂亮，优质钠长石玉冰清玉洁，温润可人，极具美感，可以和冰种翡翠比美，达到以假乱真的地步。
如下图钠长石玉不仅漂亮，还极为稀少，和翡翠一样产地唯一，并且数量远低于翡翠，再者其化学性质也非常稳定，按中国玉石标准，它是非常优质的玉石，有价值的钠长石玉(水沫玉)有以下几种:一、冰种水沫玉，透明度较高，绵多，很像冰种翡翠。
二、飘花水沫玉，一般为冰种，飘蓝花、绿花、黑花等，也很像飘花翡翠。
现在人们已经认识到水沫玉也是珍贵玉种，价格在飞速上涨，但和翡翠相比还是差很多，翡翠和水沫玉的区分还是很重要的，二者的区别还是很明显的，经验丰富的专业人士凭肉眼就可以区分开来！通过肉眼鉴定翡翠和水沫玉主要根据以下几点特征:一、用手掂翡翠的密度为3.33，而水沫玉的密度只有2.64，和水沫玉相比，翡翠有明显的压手感。
二、看光泽及刚性翡翠的硬度为6.5-7，而水沫玉的硬度只有5.5-6，翡翠的折射率为1.66，而水沫玉的折射率只有1.54，因而翡翠的玻璃光泽明显比水沫玉要强，就是看着亮，进而表现为刚性强。
三、看翠性翡翠为颗粒纤维结构，一般有翠性，就是橘皮效应和苍蝇翅。
水沫子的鉴别On 02.24.10, In 赏玉惜玉爱玉, By sherwinto.什么是水沫子？喜欢无色翡翠的朋友请注意怎样识别水沫子。
近些年来，在云南昆明、瑞丽、腾冲等地和内地的一些大城市的珠宝市场上，出现一种水头很好，呈透明或半透明的”冰种”玉石，颜色总体为白色或灰白色，具有较少的白斑和色带，分布不均匀，这种玉在云南当地称为“水沬子”，带有色调偏蓝的色带者称为“水地飘蓝花”，常被加工成手镯、吊坠和雕件在台湾市场出售。
其实“水沫子”的主要矿物成分为钠长石，其次有少量的辉石矿物和角闪石类矿物。
由于“水沫子”的水头好和带少量颜色，酷似飘蓝花的蛋清地、甚至冰种、玻璃种翡翠，因此在市场上往往被不法商人用来冒充优质翡翠，高价出售。
因为水沫子往往与翡翠伴生，所以有人也把水沫子归为翡翠类硬玉，但并不被广泛接受，即使勉强纳入翡翠大类，也肯定不是高档翡翠，而是最低档的货色，千万注意。
我们可以根据“水沫子”的基本特征，进行简单鉴别。
水沫子与翡翠的区别？简易鉴定可采用下列几种方法：1、放大观察法：“水沫子”主要为钠长石组成，不显翠性，并有较多白色的“石脑”和“棉”。
2、手掂法：水磨子比重(2.57 ~ 2.64)比翡翠的密度比重小得多，用手掂之比翡翠具明显的轻飘感。
3、测定折射率法：水磨子的折射率(1.52 ~ 1.54)远比翡翠的折射率小。
4、看光泽，水沫子光泽相对弱些，这是由于折射率低的缘故。
5、看水沫子的特征—气泡串，注意一般并不是想象的大气泡，而通常是非常细小的，呈平行的小气泡串，粗看像结晶纹，放大镜下会发现是小气泡串，但小气泡串可能会被杂质充填形成细小飘花。
6、透光看晶粒，透光可看到水沫的晶粒，其大小叫均一，直径1-2mm，形状与翡翠是不同的。
7、敲击法：“水沫子”敲击声音沉闷，不如一般翡翠敲击声音清脆。
8、刻划法：如果条件允许（原料或半成品），用石英刻划，如为“水沫子”很易划动，如为翡翠则较难划动，手感可以区别。
9、一般所谓的83玉，仅仅是新坑料的一个称呼，如果含刚玉成分较多，依然作为翡翠类，符合国家鉴定标准的可以出具翡翠A货证书，这里从种的新老概念上划分的范围是：翡翠包括老坑和新坑，新坑包括83和其他新坑，83包括新坑翡翠和水沫子，所以并非83玉就一定是水沫子，这之间关键的区别是含硬玉成分的多少。
“水沫子”、翡翠、“干青”之间的相互关系说起这几种“翡翠”之间的区别，难免要涉及一大堆关于翡翠的成分和分子结构等背景知识，对于一般人来说，就太枯燥和难以理解，这里用一个简单的图形来表示一下，或许大家就很好理解了：简单来说，翡翠是以硬玉为主，包含众多其他成分的集合体，其中有些成分使得翡翠显得有水分，另外一些成分使得翡翠带有绿色和其他颜色，这些物质的恰当结合，使得翡翠呈现出迷人的众多颜色和不同水头，但是，随着导致绿色的物质浓度增加，翡翠的水头和硬玉成分自然越来越少，于是翡翠显得越来越浓绿，而水分越来越干，这就成了铁龙生，再干一些，就是干青了。
反之，翡翠的水头大而绿色和硬玉成分少，就成了水沫子，水沫子和干青虽然都是翡翠的近亲，但价值都不如翡翠。
玻璃种或冰种翡翠价格逐年攀高，几乎不敢让人问津，然而同等水种的水沫子的价格可以让大多数人接受，平易的价格让不少人们把目光聚集到这里来，不失翡翠的美观，不失翡翠的水种，然而好的水头，起有漂亮的荧光也是可以卖的上价钱的。
水沫子”几年前还不见踪迹，如今却已遍布大江南北。
因其外观酷似飘蓝花的翡翠，故不少消费者屡屡上当；又由于其定名含糊不清，而讨不回一个公道。

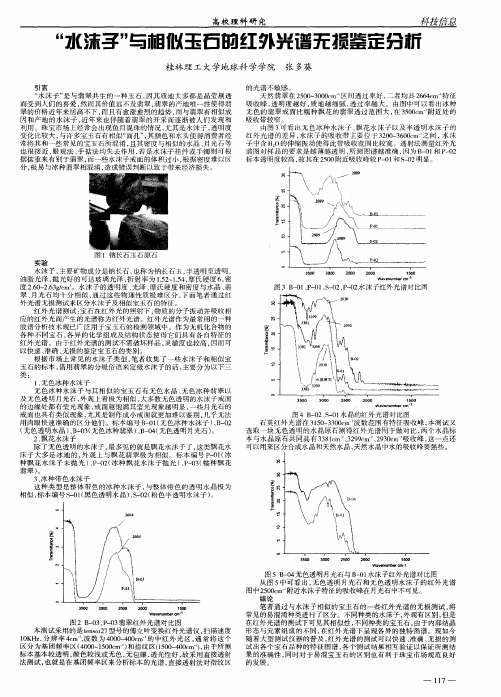

本文对“水沫子”进行了系统详细的研究，不仅包括了常规的宝石学测试（外观特征、光性测试、力学测试），还在偏光显微镜下进行了薄片的观察，对其矿物成份（钠长石、辉石、闪石）一一作了描述；另外还利用电子探针和红外光谱仪等大型仪器对“水沫子”进行了分析，终于揭开了它的层层面纱，还了它一个本来面目，从而对“水沫子”的定名做了探讨。
对于“水沫子”的相似宝石（翡翠、软玉、石英质玉、蛇纹石质玉、水钙铝榴石、独山玉）进行了概述，指出了它们的细微差别，列出了“水沫子”与相似宝石鉴别一览表，使“水沫子”不再能鱼目混珠。
软玉、岫玉、台湾玉、朝鲜玉与“水沫子”是难解难分，东陵石、密玉、贵翠、独山玉、水钙铝榴石与“水沫子”也象是同胞兄弟。
为了对水沫子进行系统详尽的研究，本文采用的手段有：光性测试、力学测试、薄片分析、电子探针分析、红外光谱分析。
不仅指出了“水沫子”的常规宝石学特征，而且表明了“水沫子”的矿物成份和显微构造。
最后还列出了：水沫子与相似宝石鉴别一览表。
“水沫子”的基本特征§ 1.1常规宝石学测试1.1.1常规宝石学测试，外观特征颜色总体为白色或灰白色，色带较少且分布不均，一般在10%左右，色调偏蓝偏暗。
在玉件中还可见到一些大大小小不规则和不透明的白色*块，俗称“白脑”，稀散时则称为“棉”，在蓝绿色底子的映衬下，酷似水中翻起的泡沫，这也是“水沫子”之所以得名的原因。
“水沫子”呈玻璃光泽，透明至半透明，总体结构为粒状变晶结构，局部为*状变晶结构，块状构造，颇象水头好带蓝花的翡翠。
1.1.2一、光性测试，折射率：利用折射仪对不同类型”水沫子”成品或半成品进行了多个折射率的测定。
刻面法测定结果（1.540、1.532、1.538、1.536），其折射率为1.532–1.540，平均为1.536；点测法测定结果（1.54、1.53、1.54、1.54），其折射率为1.53–1.54，平均为1.54，两者近似。
二、偏光测试：“水沫子”在偏光仪下集合消光，一直保持明亮，这是因为“水沫子”是多晶质矿物集合体，各矿物颗粒消光位不同。
三、分光镜：用分光镜观察多块“水沫子”样品，未能见到特征吸收光谱。
四、荧光：利用紫外荧光灯对“水沫子”样品进行了荧光分析，发现仅在少数样品的极个别地方有发光现象，而且沿裂隙分布，估计是外来物质充填到裂隙中的缘故，另外在“白脑”部分有微弱的白色荧光。
五、显微镜：用显微镜观察“水沫子”原石和成品，可以见到其中白色*点（石花）和绿色*块（云朵状）在透明或半透明的底色中轮廓分明，如同水中翻起的白色泡沫，很是美观。
六、查尔斯滤色镜：“水沫子”在查尔斯滤色镜下不变色。
附图二：典型的“水沫子”原石1.1. 3力学测试：一、密度：利用静水称重法，对四块“水沫子”样品进行密度测定（2.609g/cm3、2.621g/cm3、2.561g/cm3、2.676g/cm3），其密度值为2.561g/cm3-2.676g/cm3，平均值2.617g/cm3。
二、硬度：采用刻划对比的方法对“水沫子”的相对硬度进行了测定，用磷灰石、石英、翡翠以及长石分别与“水沫子”进行刻划对比。
可以知道，“水沫子”的硬度远大于磷灰石而小于石英，并且能被翡翠所划动。
如果用”水沫子”与长石刻划对比（长石硬度为6），发现“水沫子”的硬度略小于长石，这是因为“水沫子”是隐晶质集合体，。
“水沫子”的硬度在5.5-6之间。
三、其它：“水沫子”的解理不发育，呈参差状断口，在少数标本中可见到裂理。
这些只能在鉴定中起辅助作用，通常宝石鉴定是无损鉴定，对于宝石成品不采用破坏测试手段。
§ 1.2薄片分析1.2.1矿物成份通过偏光显微镜对七块“水沫子”岩石薄片的观察，发现其中主要矿物成份为钠长石，其次有辉石、绿帘石、阳起石等。
岩石的总体结构为变*晶结构，基质为他形等粒变晶结构。
1.2.2矿物描述：一、钠长石：半自形或它形粒状，无色透明，低负突起，干涉色一级灰白。
解理有的发育，有的不发育，聚片双晶在大部分薄片中不发育，在少数薄片中发育。
另外，在少数薄片中可见到两个世代的钠长石，第一世代钠长石呈半自形*晶形式出现，粒度较粗，一般在2-3mm；第二世代钠长石以基质形式出现，粒度较小，多呈它形，一般为0.01–0.1mm。
可明显地见到第二世代细粒钠长石呈细脉或网状穿插交代第一世代粗粒钠长石的现象。
对斜消光晶粒在垂直于（010）晶带上测得最大消光角为13。
，则△n=8。
钠长石是”水沫子”中的主要矿物，平均含量在93%左右。
二、辉石类：薄片中呈无色，等粒状或短柱状，自形或半自形，中-高正突起，解理发育，可见典型的两组正交的辉石型解理，干涉色为二级蓝绿或黄绿，有时可达三级，正延性，在（010）晶面上测得消光角C夹Ng’=34。
，二轴晶正光性，具体种属在镜下难以确定。
它是构成玉石中“泡沫”的主要原因，含量低，一般在1-3%。
三、闪石类：绿帘石呈高正突起，薄片中为黄绿色，多色性较明显，有鲜艳的二级红干涉色，呈短柱状或粒状。
阳起石在镜下呈浅绿色，针状或毛发状，有时集合成放射状，具强多色性，干涉色为二级黄绿，部分已蚀变为绿泥石。
阳起石与绿泥石组成”水沫子”中的主色调，即以云雾状、山水画状形式存在，并具一定定向排列，它是此种玉种“飘蓝花”的主要原因。
绿帘石和阳起石的含量较少，一般在3-6%。
附图四：针状、短柱状呈定向分布的阳起石从以上镜下特征来看，“水沫子”这种玉石实际上为斜长岩，按岩石定名原则，可定名为绿泥石化绿帘石阳起石斜长岩。
“水沫子”岩石薄片镜下特征表类别编号原石特征矿物组合镜下现象A-1 蓝绿底色中有白色尘点状物质分布另有少许深绿色条带钠长石+绿帘石+辉石+阳起石齿状或缝合线结构，两外世代钠长石有穿插现象B-1 浅绿底色中有白色絮状物质出现，分布着深绿色色带钠长石+辉石+阳起石+绿帘石局部可见钠长石双晶，辉石的两组正交解理C-1 艳绿色、酷似高档翡翠钠长石+阳起石+绿帘石呈定向分布的针状阳起石D-1 纯白色、透明度较高钠长石+铁质+闪石闪石的鲜艳二级红干涉色E-1 白的底色中分布有少数暗绿色尘点钠长石+绿帘石+辉石+阳起石较大粒度钠长石的镶嵌结构水沫子其实是很复杂，我亲眼见过的就有三十多种，水好无色的只是其中的一种，从颜色上分有无色的，谈绿的，翠绿的，飘花的（我见过的有十来种不同的飘花），浅黄的，土黄的。
兰的，灰的，黑的从底子上看，我们先借用翡翠上的叫法，有到玻璃地，冰地，糯化地，从重量上，一般在3.0以下，很少有到3.2的，但不是没有从硬度上，一般5.5到6.5。
但也有跟翡翠差不多到7的，我手里有一小块，明天发图片再挨个说了，我这只有十来种，就算做个参考吧，谁要是开银行的资助我点，我就把看到的都买回来，黑黑，那可就真开了眼了你就知道那些出书的，关于水沫子的解释没一个说全的。
我们一般看的水沫子这种是最多的，水好，里面有气泡，重量不足，硬度不够。
这种也是比较常见的，水好，重量不足硬度够，以前有广东人用这种货，做了大戒面卖给台湾人，发了大财，对于这种料做的戒面，用手掂分量的办法来区分是不可取的，因为戒面太小，手感不明显，要很有经验的行家才能做的到。
