焊接工艺评定方案(修订)

焊接工艺评定任务书编号：HP-02-007
对焊接头的基本要求：
接头坡口型式：V型
其他要求：按5G、2G位置评定
指定评定单位：平顶山姚孟电厂（焊培）
焊接工艺评定方案
编号：
母材：
类号：Ⅴ 级号： 与类号： Ⅴ 级号： 钢号：F12 与钢号：F12 相焊接 试件：
母材厚度： 3.5mm 焊缝金属厚度：3.5mm 管子直径： 52.0 其 它： 电特性：
钨极型号和尺寸： Wce20 Φ2.5
送丝速度范围： mm/min
填充金属：
焊条型号：（见表）规格：（见表）
焊丝牌号：（见表）规格：（见表）
焊剂型号
焊接位置：
焊接位置：水平固定焊接方向：向上
预热：
预热温度：150－200℃层间温度℃
保持方式：电加热
后热、焊后热处理：
热处理类别：高温回火
温度范围：750－780℃
时间范围：10－20分钟
其它：焊后缓冷至100－120℃恒温1h升降温100℃／h, 温度降至300℃可不控制。

气体：
保护气体：氩气流量：9-12 L/min
背保护气体：流量： 7-10 L/min
后保护气: 流量： L/min
施焊技术：
无摆动或摆动焊：焊嘴尺寸：
清理方式：锉刀、刷清根方式：
导电嘴于工件距离：
其它：
钢材焊接性：满足任务书的各项要求。

目录1. 组织结构 (1)2. 焊接工艺评定原则 (1)3. 焊接工艺评定原则目的 (2)4. 焊接工艺评定项目 (3)5. 焊接工艺评定试件 (3)6. 焊接 (4)7. 焊接工艺评定试验 (7)8. 焊接工艺评定试验 (8)焊接工艺评定方案钢结构焊接工艺评定方案，是针对现场钢结构焊接施工特点，选用本工程最具特点的焊接位置进行试验。

按照GB50205-2001《钢结构施工焊接规范》、JGJ81-2002《建筑钢结构规程》规定及设计施工图的技术要求进行编制。

现场安装焊接工艺评定场地选择在施工现场。

1.组织结构由本项目技术、质量、安全、专业焊接管理人员及探伤检测、焊接技工组成，并邀求业主、监理、总包现场指导。

2.焊接工艺评定原则2.1.工艺评定的焊接人员，必须是由公司持有权威部门颁发的合格证、操作证的熟练焊工。

2.2.对接焊缝试件评定合格的焊接工艺适用于角焊缝、搭接焊缝。

2.3.在焊接工艺评定前，应根据本工程节点形式，提出相应的焊接工艺评定指导书，焊接工艺评定试件经试验合格后，出具焊接工艺评定报告。

3.焊接工艺评定目的3.1.本次焊接工艺评定，作为本工程钢结构现场焊接施工的依据。

3.2.本次焊接工艺评定，检验现场焊接施工所选用的焊材是否与工程使用钢材相匹配。

3.3.本次焊接工艺评定，评定工程选用的焊接设备的性能，是否符合现场安装焊接的使用要求及投入设备的合理数量。

3.4.评定现场焊接时所采用的焊接方法及各项焊接参数。

3.5.评定现场所投入的焊接作业焊工，所需达到的操作技能等级及焊工人数。

4.焊接工艺评定项目现场焊接工艺评定选用本钢结构现场安装工程，最具典型的两种规格、位置的焊接接点作为本次焊接工艺评定的评定项目，使用钢板与工程所用钢板相同（Q345B），焊接工艺评定试板需经各项检验和试验评定合格后，做为正式的焊接工艺评定试件板。

4.1.焊接工艺评定试件规格：选定为40mm和60mm两种规格板厚钢板。

钢结构制作焊接工艺评定方案编制:________审核:________批准:________菏泽汇隆杭萧钢构有限公司一、总则1、本焊接工艺评定方案针对菏泽汇隆杭萧钢构有限公司生产工艺评定。

2、焊接工艺评定执行标准GB 50661-2011 钢结构焊接规范GB50205-2001 《钢结构工程施工质量及验收规范》GB/T 1591-94 《低合金结构钢》YB4104-2000 《高层建筑结构用钢板》GB/T 5118-95 《低合金钢焊条》GB/T14957-94 《熔化用钢丝》GB/T12470-90 《低合金钢埋弧焊用焊剂》GB/T 8110-95 《气体保护电弧焊用碳钢、低合金钢焊丝》GB 3323-87 《钢熔化焊对接接头射线照相和质量分级》GB 11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》GB 2650-89 《焊接接头冲击试验方法》GB 2651-89 《焊接接头拉伸试验方法》GB 7032-86 《焊接接头弯曲及压扁试验方法》GB 7032-86 《T 型角焊接头弯曲试验方法》GB 228-87 《金属拉伸试验方法》GB 232-88 《金属弯曲试验方法》二、工程概况1.生产使用的主要材料材质包括Q235B、Q345B等，材质的类型主要是钢板。

工程钢材由本公司统一采购：表一：现用钢材Q235、 Q345规格2.焊接材料的使用及匹配：1）表二：二氧化碳气体保护焊选用焊丝型号（GMAW）工厂所使用的保护气体（纯度%）(菏泽市雄风气体有限公司)2)表三：自动埋弧焊选用焊丝、焊剂型号（SAW）3.本次焊接工艺评定报告的命名方式为HLHX-HP-XXXXXX。

表四：焊接坡口形式：4.焊接工艺评定试件检验试样的类别和试样数量根据钢结构焊接规范《GB50661-2011》条款，对焊接工艺评定试件进行以下项目的检测；表五：试件检测项目及数量5．评定合格的试件厚度与工程适用厚度范围三、焊接工艺评定安排1、试件备料下料时记下钢板批号、熔炼号。

消防工程焊接工艺评定方案一、前言焊接是从事消防工程的一项重要工艺技术，其质量直接影响到工程的安全性和可靠性。

为了保证焊接质量，提高工程的安全性，有必要对消防工程焊接工艺进行评定，制定相应的评定方案。

二、评定范围此次焊接工艺评定将覆盖以下范围：1. 消防管网的焊接工艺2. 消防设备的焊接工艺3. 消防设施的焊接工艺三、评定依据本次评定将依据以下标准进行：1. GB 50661-2011 建筑工程金属结构焊接规范2. GB 50009-2001 建筑结构荷载标准3. GB 50728-2011 消防给水设施工程设计规范4. GB 50974-2014 消防给水施工及验收规范5. 消防相关标准和规范四、评定方式焊接工艺评定将采用以下方式进行：1. 焊接工艺试验2. 焊接现场质量检查3. 焊接工艺书评审五、评定内容1. 焊接工艺试验（1）试验项目：焊缝外观、焊缝质量、焊接接头强度等（2）评定标准：GB 50661-2011 建筑工程金属结构焊接规范（3）评定方法：对焊接试验样进行外观检查、力学性能测试等2. 焊接现场质量检查（1）检查项目：焊接操作规程、焊接参数控制、焊接设备检查等（2）评定标准：GB 50661-2011 建筑工程金属结构焊接规范（3）评定方法：对现场焊接工艺进行质量检查，主要关注焊接操作规程的执行情况、焊接参数的控制等3. 焊接工艺书评审（1）评审项目：焊接工艺书的合规性（2）评定标准：GB 50661-2011 建筑工程金属结构焊接规范（3）评定方法：对焊接工艺书进行逐项评审，确保其符合相关标准和规范的要求六、评定结果1. 评定合格条件：（1）焊接工艺试验合格（2）现场质量检查合格（3）焊接工艺书评审合格2. 评定合格后的监督与检查：评定合格后，需要进行定期的焊接工艺质量监督与检查，确保焊接质量能够持续符合要求。

七、评定责任与权限1. 评定责任：（1）焊接工艺试验由消防工程负责人组织实施（2）现场质量检查由消防工程监理单位负责实施（3）焊接工艺书评审由消防工程设计单位负责实施2. 评定权限：评定合格的焊接工艺将由消防工程负责人批准并应用到相关工程中。

焊接工艺评定方案1．引用标准2．项目主要焊接接头，焊接方式及焊接材料3．焊接工艺评定4．所属焊接工艺评定项目及覆盖范围5．焊缝试件外观质量和焊缝内部质量检验6．焊接工艺指导书1．引用标准：2 项目主要焊接接头，焊接方式及焊接材料编号焊接方法母材规格焊接材料适用范围焊接位置接头形式1．GMAW气保焊10mm加垫16mm加垫Q345B 平角焊平焊F2 GMAW气保焊12mm16mmQ345B 平角焊平焊F3 GMAW气保焊16mm加垫Q345B 立缝立焊V4SAW埋弧自动焊8mm Q345B 平角焊平焊F5 GMAW气保焊8mm14mm16mmQ345B 平缝平焊F2．焊接工艺评定a)焊接接工艺评定应以可靠的钢材焊接性能为依据，并在生产制作之前完成。

b)焊接工艺评定一般过程是：i.拟定焊接工艺指导书ii.施焊试件iii.无损检测、制取试样、测定焊接接头是否具有所要求的使用性能iv.提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。

c)焊接工艺评定所用设备、仪表应处于正常工作状态。

d)焊接环境，当焊接环境出现下列情况时，必须采取有效防护措施，否则禁止施焊i.风速：气体保护焊时大于2m/s，其它焊接方法大于8m/sii.相对湿度大于90%iii.雨, 冰，雪环境；iv.当低合金钢焊件低于50℃、普通碳素钢焊件温度低于0℃时，应在始焊接表面各方向大于或等于2倍钢板厚度且不小于100mm范围内预热到20℃以上，且在焊接过程中均不应低于这一温度e)焊接工艺评定所用材料评定所用材料应有合格的质量证明书f)焊接工艺评定的焊接试件由本单位和本项目的技能熟练，并具有相应合格项位的焊接人员担任。

g)焊工必须严格按焊接工艺指导书施焊。

h)无损检测人员应具备相应资格。

i)试样的性能试验单位应具有相应资质j)焊接工艺评定结果不合格时，应分析原因，制订新的评定方案，按原步骤重新评定，直至合格为止。

3．所属焊接工艺评定项目及覆盖范a)评定规则：按GB50661-2011《钢结构焊接规范》中的评定规则进行评定，在钢材和焊材选定的情况，如下述因素发生变化，需重作焊接工艺评定：i.焊接方法的改变ii.焊接位置的改变iii.衬垫的改变iv.按焊丝直径规定的焊接电流、焊接电压或焊接速度的改变分别超过评定合格值的10%，7％和10％v.坡口形状和尺寸改变详见GB50661-2011《钢结构焊接规范》b)覆盖范围4．焊缝试件外观质量和焊缝内部质量检验：a)试件的外观检验应符合下列要求i.外观检查，表面不得有裂纹、未熔合、夹渣、未填满弧坑和焊瘤等缺陷ii.焊缝外形尺寸应符合以下表述要求。

焊接工艺评定任务书编号：HP-03-007对焊接头的基本要求：接头坡口型式：U型其他要求：按5G、2G位置评定指定评定单位：平顶山姚孟电厂（焊培）焊接工艺评定方案编号：母材：类号：Ⅴ 级号： 与类号： Ⅴ 级号： 钢号：F12 与钢号：F12 相焊接 试件：母材厚度： 30mm 焊缝金属厚度：30mm 管子直径： 245.00 其 它： 电特性：钨极型号和尺寸： Wce20 Φ2.5送丝速度范围： mm/min填充金属：焊条型号：（见表）规格：（见表）焊丝牌号：（见表）规格：（见表）焊剂型号焊接位置：焊接位置：水平固定焊接方向：向上预热：预热温度：150－200℃层间温度350－400℃保持方式：电加热后热、焊后热处理：热处理类别：高温回火温度范围：750－780℃时间范围：2h其它：焊后缓冷至100－120℃恒温1h升降温100℃／h气体：保护气体：氩气流量：9-12 L/min背保护气体：流量： L/min后保护气: 流量： L/min施焊技术：无摆动或摆动焊：焊嘴尺寸：清理方式：手工铲、刷清根方式：导电嘴于工件距离：其它：钢材焊接性：满足任务书的各项要求焊接工艺评定记录编号：母材：类号：Ⅴ级号：与类号：Ⅴ级号：钢号：F12 与钢号：F12 相焊接厚度：30mm 直径：245.00mm填充金属厚度：30mm填充金属：焊条型号：（见表）规格：（见表）焊丝牌号：（见表）规格：（见表）焊剂型号：焊接位置：接头位置：水平位置焊接方向：向上预热：预热温度：150℃层间温度350℃其它：电加热后热、焊后热处理：温度760℃时间2h其它：焊后缓冷至100－120℃恒温1h升降温100℃／h气体：保护气体：氩气流量：10 .00 L/min 背保护气体：流量：9.00 L/min电特性：钨极类型和尺寸：WceΦ2.5施焊技术：焊接速度：无摆动或摆动焊：清理方法：手工铲、刷其它：综合评定结论：依据SD340-89评定，各项性能满足任务书的要求，对焊接工艺可行。

焊接工艺评定方案焊接工艺评定方案一、前言在现代工业生产中，焊接加工已经成为了一个重要的工艺。

然而，不同的焊接工艺在加工时所需的焊接机器、设备和工艺参数等都有着一定的差异，这就需要在生产前对焊接工艺进行评定，以确保实际加工的焊接质量符合规定的标准。

本文旨在介绍焊接工艺评定方案。

二、焊接工艺评定的目的焊接工艺评定的目的是为了确保加工出的焊接质量满足标准规定，同时也是为了检测和评估不同的焊接工艺是否能够满足生产的需求。

如果焊接工艺本身存在问题，那么加工出来的焊接件也会存在缺陷和瑕疵。

因此，加工前对焊接工艺进行评定十分重要。

三、焊接工艺评定方案1.确定评定标准在进行焊接工艺评定之前，首先需要明确焊接产品所需的焊接标准和规范。

焊接标准一般有国内标准和国际标准，同时也有行业标准和公司标准。

对于同一种产品，不同的标准和规范之间可能会存在差异，这些差异必须在评定时加以注意。

2.选择取样件针对焊接产品的技术特点和规格，从批量生产的焊接件中随机抽样一定数量的代表性焊接件进行评定。

选取的焊接件应该包含典型、最小和最大的焊接母材、焊丝规格、板材厚度等因素，以便测试结果的全面性和代表性。

3.制作试样选定焊接样品后，需要按照评定标准中规定的焊接工艺和参数来制作试样。

在制样时，需要对所有的焊接参数进行仔细测量，例如焊接电流、电压、焊接时间、焊接速度等。

同时，还要对板材和焊丝进行检测，评估其质量是否符合标准要求。

4.焊接质量评估在制作试样之后，需要对焊接质量进行全面评估。

评估应该包括外观缺陷、焊缝直线度、焊缝内部质量等方面。

外观缺陷通常包括焊缝高度差、裂纹、气孔等，焊缝直线度应该在规定的误差范围内，焊缝内部质量包括焊缝强度、硬度、裂纹及其他缺陷等。

5.设定评定方案在评估焊接质量之后，根据评估结果来设定评定方案。

在评定方案中，需要明确合格标准的要求，并对所选定的焊接工艺进行评价，建立焊接参数的优化模型，并针对不同的实际应用情况，制定相应的焊接工艺和评定标准。

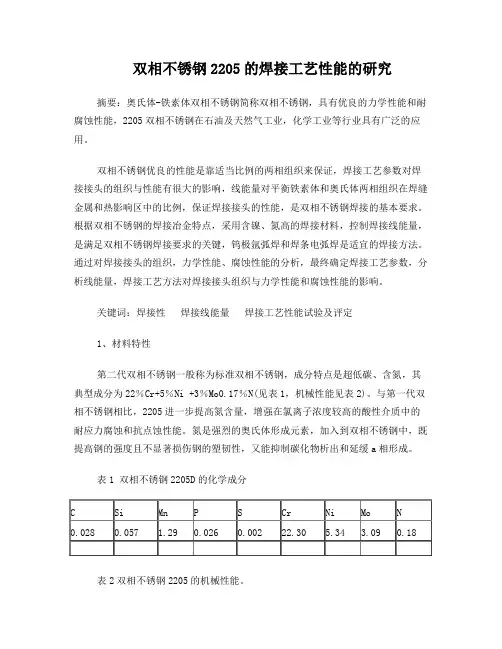

双相不锈钢2205的焊接工艺性能的研究摘要：奥氏体-铁素体双相不锈钢简称双相不锈钢，具有优良的力学性能和耐腐蚀性能，2205双相不锈钢在石油及天然气工业，化学工业等行业具有广泛的应用。

双相不锈钢优良的性能是靠适当比例的两相组织来保证，焊接工艺参数对焊接接头的组织与性能有很大的影响，线能量对平衡铁素体和奥氏体两相组织在焊缝金属和热影响区中的比例，保证焊接接头的性能，是双相不锈钢焊接的基本要求。

根据双相不锈钢的焊接冶金特点，采用含镍、氮高的焊接材料，控制焊接线能量，是满足双相不锈钢焊接要求的关键，钨极氩弧焊和焊条电弧焊是适宜的焊接方法。

通过对焊接接头的组织，力学性能、腐蚀性能的分析，最终确定焊接工艺参数，分析线能量，焊接工艺方法对焊接接头组织与力学性能和腐蚀性能的影响。

关键词：焊接性焊接线能量焊接工艺性能试验及评定1、材料特性第二代双相不锈钢一般称为标准双相不锈钢，成分特点是超低碳、含氮，其典型成分为22％Cr+5％Ni +3％Mo0.17％N(见表1，机械性能见表2)。

与第一代双相不锈钢相比，2205进一步提高氮含量，增强在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点蚀性能。

氮是强烈的奥氏体形成元素，加入到双相不锈钢中，既提高钢的强度且不显著损伤钢的塑韧性，又能抑制碳化物析出和延缓a相形成。

表1 双相不锈钢2205D的化学成分表2双相不锈钢2205的机械性能。

2、组织特点双相不锈钢在室温下固溶体中奥氏体和铁索体约各占半数(双相不锈钢2205铁素体含量应为30％～50％，典型值是45％左右，当铁素体含量低于30％时，双相不锈钢会发生脆化，力学性能下降。

)，兼有两相组织特征，双相不锈钢保留了铁索体不锈钢导热系数大、线膨胀系数小、耐点蚀、缝隙及氯化物应力腐蚀的特点；又具有奥氏体不锈钢韧性好、脆性转变温度较低、抗晶间腐蚀、力学性能和焊接性能好的优点。

3 、焊接特点的研究对于2205双相不锈钢来说，理论上具有良好的焊接性，如果采用合理的焊接工艺，几乎所有的焊接方法都可以用，与奥氏体不锈钢的焊接相比，2205双相不锈钢对污染更敏感、特别是湿气、水分。

焊接工艺评定方案一、引言焊接是一种常见的金属连接工艺，广泛应用于工业生产中。

为了确保焊接质量和工艺的可靠性，需要进行焊接工艺评定。

本方案旨在制定一套科学、规范的焊接工艺评定程序，以提高焊接质量和效率。

二、目的本方案的目的是为了评估焊接工艺的适用性，确保焊接接头的强度、密封性和耐腐蚀性，以及工艺的可行性和经济性。

三、焊接工艺评定的步骤及内容1.确定焊接工艺评定的对象：根据具体的焊接需求和材料特性，确定焊接工艺评定的对象，包括焊接材料和焊接工艺参数。

2.编制焊接工艺评定程序：根据相关规范和标准，编制焊接工艺评定程序，明确评定步骤和内容。

3.材料准备：根据焊接工艺评定的对象，准备焊接材料，包括焊接材料和填充材料。

确保材料的质量和符合相关标准。

4.试验样品准备：根据焊接工艺评定的要求，准备试验样品。

样品宜选取典型的焊接接头，确保样品的表面光洁和铺设牢固。

5.焊接工艺参数确定：根据焊接工艺评定要求，确定焊接工艺参数，包括焊接电流、电压、焊接速度和焊接角度等。

在实际焊接过程中，可以通过试焊的方式进行参数的调整和优化。

6.进行焊接试验：按照事先确定的焊接工艺参数，进行焊接试验。

试验过程中应注意焊接接头的质量和外观，以及试验样品在焊接过程中的变形情况。

7.检测和评定焊接接头质量：对焊接接头进行非破坏性测试和破坏性测试，评估焊接接头的质量和强度。

并根据检测结果，对焊接工艺进行修正和调整。

8.形成焊接工艺规范：根据焊接工艺评定的结果，形成焊接工艺规范，包括焊接工艺参数、焊接材料、检测要求和接头质量标准等。

并在生产和质量管理中推广应用。

四、质量控制在整个焊接工艺评定的过程中，应进行质量控制，包括材料质量的控制、样品准备的控制、焊接工艺参数的控制、试验过程的控制和测量和检验设备的控制等。

同时，应制定相关的质量控制措施和相应的纪录。

五、安全措施在焊接工艺评定过程中，应加强安全管理，确保焊接操作人员的人身安全。

应对焊接设备和试验样品进行定期检查和维护，确保设备的正常运行。

钢结构制作焊接工艺评定方案钢结构制作是现代建筑领域中一项非常重要的工作，它可以为建筑提供坚实的支撑和稳定的结构。

钢结构制作需要进行完善的焊接工艺评定方案，以保证焊接质量和结构的安全性。

本文将针对钢结构制作焊接工艺评定方案进行详细阐述。

一、钢结构制作焊接工艺评定的作用钢结构制作焊接工艺评定是指在进行钢结构制作中，对焊接工艺进行评定和选择，以保证焊接质量和结构的安全性。

通过有效的焊接工艺评定方案，可以提高钢结构制作工程的质量，减少安全事故的发生，提高项目的效率，从而更好地满足客户的需求和要求。

二、钢结构制作焊接工艺评定方案的内容1、焊接工艺选择焊接工艺是根据不同材质，不同热量输入，不同焊接位置等条件来选择不同的焊接工艺。

在钢结构制作中，常用的焊接工艺包括TIG焊接、MIG/MAG焊接、手工弧焊接等。

2、焊接工艺评定标准焊接工艺评定标准包括焊接工艺说明书、焊接工艺流程图、焊接操作规程、焊接异常报警规程等。

这些标准能够保证钢结构制作在焊接过程中质量的控制和管理，提高工程建设的效率和质量。

3、焊工质量控制焊工质量控制是指对焊工进行质量评定，评估焊工的焊接质量。

焊工的质量控制是建立在焊接工艺评定的基础之上的，通过对焊工进行技能培训、考核考评等方式来保证焊工的工作质量。

三、钢结构制作焊接工艺评定方案的实施步骤1、组建专家组组建专家组是评定方案实施的第一步，这其中专家应该包括焊接领域的技术人员、工程师和项目经理等。

他们一起来分析客户的需求，归纳出客户关注的焊接问题和可能遇到的风险点。

2、评估焊接质量对焊接质量进行评估，根据钢板的厚度、弯曲角度和膜厚等参数，来选择适合的焊接工艺。

3、制定方案依据评估结果，制定一个完整的焊接工艺评定方案，包括焊接工艺说明书、任务交接单和质量评定表等。

同时，明确责任人和督促机制，确保工程进度和工作效率，确保钢结构的质量。

4、实施方案根据制定好的方案，对焊接工作进行操作，严格按照工艺规程操作，保证焊接质量，尽可能地减少焊接缺陷，确保快速且高质量的完成目标。

焊接工艺评定试验项目焊接工艺评定项目的选择，是根据本项目构件的材质、板厚、规格、焊接方法的特点，选择本次新做焊接工艺评定的项目，使用焊接工艺评定试件必须与工程所用钢材的材质相同。

根据本项目的构件节点各要素确定，本次需要做的焊接工艺评定项目如下表：本项目焊接工艺评定项目注：目前仅根据设计蓝图确定的评定项目，具体项目需根据实际节点类型确定评定项目是否增项或调整。

组织体系由项目、技术、质量、安全和专业焊接技术管理及探伤检测人员，组成焊接工艺评定小组，负责焊接工艺评定各项目的组织实施。

工艺评定各项目的焊接人员，由参与项目的的持证焊工进行焊接，并邀请业主和监理单位现场监督指导。

焊接工艺评定试验的组织机构由下列单位、人员组成：焊接工艺评定焊接人员必须是持有相应合格的熟练焊工，严格参照焊接作业指导书，做好焊接过程记录，采用多层多道时下道焊缝与上道焊缝重迭应在1/3以上，每条焊缝应连续施焊一次完成，按规范要求预热，并控制好层间温度，预热应在坡口两侧板厚的2倍以上，且大于100mm，２试板焊接完成后，保温缓冷后立即进行焊缝清理、外观检查，24h 后进行UT 探伤检测，并出具探伤报告。

母材Q420B 化学成分、机械性能 焊接材料CO 2气体保护焊焊丝按GB/T8110《气体保护电弧焊用碳钢、低合金钢焊丝》的规定，埋弧焊用焊丝按GB/T5293《埋弧焊用碳钢焊丝和焊剂》、GB/T12470《低合金钢埋弧焊焊剂》中的相关规定。

试板点焊时，采用E5503焊条，气保焊焊接，焊材采用ER55-1，￠1.2焊丝。

Q420B 埋弧焊采用H10Mn2A ，￠5.0焊丝配合SJ101焊剂。

电渣焊采用ER55-1，￠1.6焊丝配合YF-15AL 焊剂（20～40目，细颗粒）。

焊接工艺评定试件本次焊接工艺评定各项目试板材料、匹配焊材如下 试板组对 试板下料、开坡口采用半自动切割机加工，切割面质量符合GB50205-2001的规定。

检查试板的规格、尺寸及加工质量，将坡口内的割渣等清理干净，并用角向砂轮机打磨坡口面及坡口边各20mm范围内露出金属光泽。

焊接工艺评定方案1. 引言焊接是一种常用的金属连接方法，广泛应用于工业制造、建筑和维修等领域。

焊接工艺评定是为了确保焊接质量和安全性，通过测试和评估焊接工艺的适应性和可行性。

本文将介绍焊接工艺评定的目的、步骤和常用标准，以及评定结果的意义和应用。

2. 目的焊接工艺评定的主要目的是确定焊接过程参数，以保证焊缝质量符合设计要求和技术标准。

通过评定，可以确定最佳的焊接工艺，确保焊接的强度、密封性和耐腐蚀能力，以及最小化热影响区域的尺寸。

3. 步骤3.1 准备工作在进行焊接工艺评定之前，需要进行以下准备工作：•了解焊接材料和焊接接头的要求；•确定焊接方法和设备的选择；•准备合适的焊接试样和测试设备。

3.2 实验设备和试样准备根据焊接工艺评定的要求，选择合适的实验设备和试样。

试样应具有代表性，符合标准要求，并能满足评定的目标和标准。

3.3 工艺参数确定和试验操作根据试样和实验设备的要求，确定焊接工艺参数，包括焊接电流、电压、焊接速度和焊接时间等。

按照确定的参数进行焊接试验操作，记录焊接过程中的相关数据。

3.4 检测和评估使用合适的非破坏性和破坏性检测方法对焊接试样进行检测，如视觉检测、X射线检测、超声波检测和拉伸试验等。

根据检测结果进行评估，判断焊缝质量是否符合要求。

3.5 结果分析和报告根据评估结果进行分析，确定焊接工艺的优劣。

编写评定报告，包括实验步骤、参数、评估结果和建议等内容。

4. 常用标准焊接工艺评定通常参考以下标准：•GB/T 8110-2008 焊接评定规程•GB/T 28852-2012 焊接工艺检验方法•AWS D1.1/D1.1M 焊接结构钢规范这些标准规定了焊接工艺评定的要求和方法，可用作评定过程中的参考和指导。

5. 评定结果的意义和应用焊接工艺评定的结果对焊接质量和安全性具有重要意义。

评定结果可以用于确定合适的焊接工艺参数，指导焊接生产和施工实践。

同时，评定结果也可用于质量控制和质量管理，对于确保焊接质量的稳定性和一致性具有重要作用。

焊接工艺评定工作是整个焊接工作的前期准备，焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价，重要性不言而喻。

一、焊接工艺评定概念它包括焊前准备、焊接、试验及其结果评价的过程。

焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。

所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。

二、焊接工艺评定的意义焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。

焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。

三、焊接工艺评定目的和适用范围3.1 焊接工艺评定目的1.是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件；2.是焊接质量管理所要执行的关键环节或重要措施；3.是反映一个单位施焊能力和技术水平高低的重要标志；4.是行业和国家相关的规程所做规定的必须进行的项目。

3.2 焊接工艺评定的适用范围1.焊接工艺评定适用于锅炉、管道、压力容器和承重钢结构等钢制设备的制作、安装、检修的焊接工作以及焊工培训和焊工技术考核，在这些工作实施前都要进行的焊接工艺评定，来确定所拟订的焊接工艺的正确性。

2.焊接工艺评定适用于焊条电弧焊、钨极氩弧焊、熔化极气体保护焊、药芯焊丝电弧焊、气焊、埋弧焊等焊接方法。
