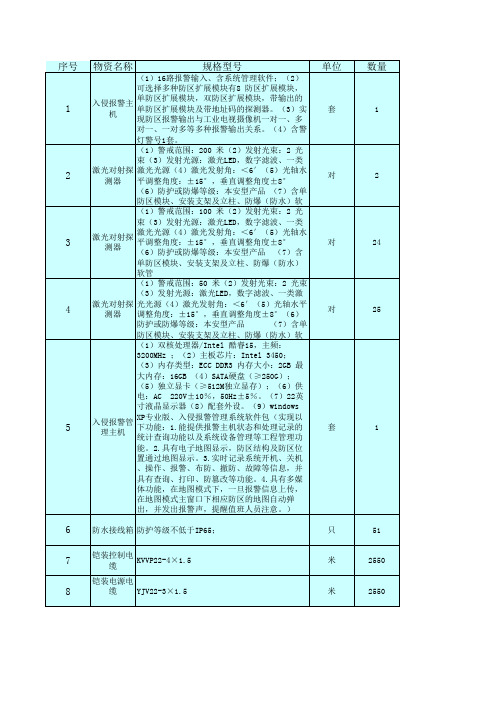

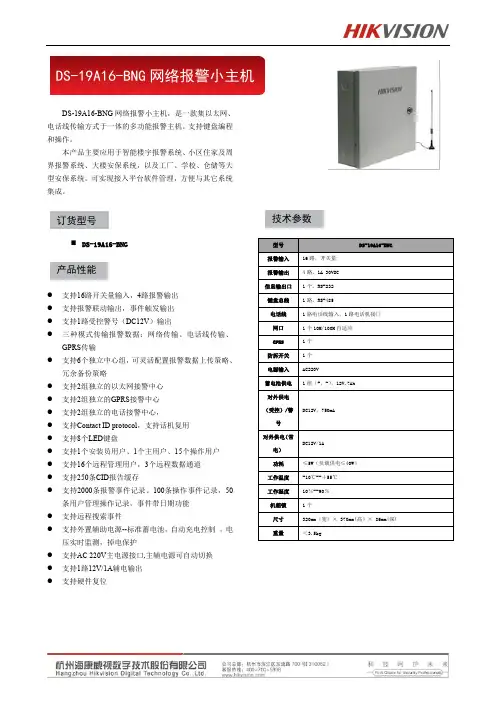

序号
物资名称
规格型号
（1）16路报警输入、含系统管理软件；（2） 可选择多种防区扩展模块有8 防区扩展模块， 单防区扩展模块，双防区扩展模块，带输出的 单防区扩展模块及带地址码的探测器。（3） 实现防区报警输出与工业电视摄像机一对一、 多对一、一对多等多种报警输出关系。（4） 含警灯警号1套。 （1）警戒范围：200 米（2）发射光束：2 光 束（3）发射光源：激光LED，数字滤波、一类 激光光源（4）激光发射角：＜6′（5）光轴 水平调整角度：±15°，垂直调整角度±8° （6）防护或防爆等级：本安型产品 （7）含 单防区模块、安装支架及立柱、防爆（防水） （1）警戒范围：100 米（2）发射光束：2 光 束（3）发射光源：激光LED，数字滤波、一类 激光光源（4）激光发射角：＜6′（5）光轴 水平调整角度：±15°，垂直调整角度±8° （6）防护或防爆等级：本安型产品 （7）含 单防区模块、安装支架及立柱、防爆（防水） 软管 （1）警戒范围：50 米（2）发射光束：2 光 束（3）发射光源：激光LED，数字滤波、一类 激光光源（4）激光发射角：＜6′（5）光轴 水平调整角度：±15°，垂直调整角度±8° （6）防护或防爆等级：本安型产品 （7）含单防区模块、安装支架及立柱、防爆 （1）双核处理器/Intel 酷睿i5，主频： 3200MHz ；（2）主板芯片：Intel 3450； （3）内存类型：ECC DDR3 内存大小：2GB 最 大内存：16GB （4）SATA硬盘（≥250G）； （5）独立显卡（≥512M独立显存）；（6）供 电：AC 220V±10％，50Hz±5％。（7）22英 寸液晶显示器（8）配套外设。（9）windows XP专业版、入侵报警管理系统软件包（实现以 下功能：1.能提供报警主机状态和处理记录的 统计查询功能以及系统设备管理等工程管理功 能。2.具有电子地图显示，防区结构及防区位 置通过地图显示。3.实时记录系统开机、关机 、操作、报警、布防、撤防、故障等信息，并 具有查询、打印、防篡改等功能。4.具有多媒 体功能，在地图模式下，一旦报警信息上传， 在地图模式主窗口下相应防区的地图自动弹 出，并发出报警声，提醒值班人员注意。）

16路隔离语音控制器说明书 V1.1 (型号：YMG16) 秦皇岛千目电子有限公司

16路隔离语音控制器说明书 V1.1 (型号：YMG16) 秦皇岛千目电子有限公司

16路隔离语音控制器说明书V1.1(型号：YMG16)秦皇岛千目电子有限公司电话：************传真：************/1.产品特性 (2)2.产品图片、接口介绍 (2)2.1产品外形和接口图片 (2)2.2接口介绍 (3)2.3产品尺寸图 (3)3.音频信息下载 (4)3.1准备音频文件 (4)3.1.1软件合成音频文件 (4)3.1.2音频文件转换MP3格式 (4)3.1.3文件夹操作 (4)3.1.4文件名操作 (4)3.2下载语音 (4)3.2.1USB口连接PC (5)3.2.2产生U盘 (5)3.2.3格式化U盘 (5)3.2.4复制文件夹 (5)3.2.5下载完成 (5)4.控制方式 (6)4.1开关控制-16路开关 (6)4.1.1接线方式 (6)4.1.2控制方式 (6)4.2通讯控制-RS485 (7)4.2.1普通指令格式 (7)4.2.2Modbus-RTU指令格式 (8)4.3无线控制-遥控或发射模块（需扩展） (8)5.参数设置 (9)5.1硬件连接 (9)5.2参数设置 (9)5.2.1统一设置 (9)5.2.2分路设置 (10)5.3放音测试 (10)6.技术支持及联系方式 (10)语音控制器说明书(型号：YMG16)YMG16语音控制器是我公司推出的一款新型语音产品。

具有稳定可靠、可重复录音、宽电源电压、外部音量调节、支持背景音乐播放功能等特点。

可广泛应用于工业控制、安防报警、语音提示等场合。

1.产品特性●16路光耦隔离输入控制信号，可以控制16路语音播放。

●带485通讯，可以通过指令控制最多128段语音播放。

●485通讯支持Modbus-RTU协议，方便与其他设备进行组网调试。

●MP3格式语音存储，可播放提示语音和音乐，音质更好。

●TF格式存储卡，最大支持16G存储。

机器自带128M存储卡。

●USB口直接下载语音信息，操作方便。

●板载标准3.5MM音频孔，立体声输出，可外接音箱、音柱等功放设备。

中盛科技16路继电器输入输出模块rs485协议

中盛科技16路继电器输入输出模块rs485协议

中盛科技16路继电器输入输出模块rs485协议（实用版）目录1.中盛科技 16 路继电器输入输出模块简介2.RS485 协议概述3.中盛科技 16 路继电器输入输出模块的特点与应用4.市场前景与竞争力分析正文一、中盛科技 16 路继电器输入输出模块简介中盛科技 16 路继电器输入输出模块是一款集输入、输出功能于一体的模块化产品，广泛应用于自动化控制系统、智能建筑、安防监控等领域。

该模块具备 16 路输入、输出接口，可实现对各种设备的控制和信号传输。

二、RS485 协议概述RS485 协议是一种串行通信协议，适用于多点、远距离通信。

它具有较强的抗干扰能力，可实现多主控制器、多从设备之间的通信。

RS485 协议在工业自动化领域应用广泛，可满足大部分场景的需求。

三、中盛科技 16 路继电器输入输出模块的特点与应用1.特点（1）高稳定性：中盛科技 16 路继电器输入输出模块采用优质的元器件，确保模块在各种工况下的稳定运行。

（2）抗干扰能力强：模块具备良好的抗干扰能力，能在恶劣的电磁环境中正常工作。

（3）宽电压范围：模块工作电压范围广泛，适应不同应用场景的需求。

（4）扩展性强：模块支持多主控制器通信，方便系统扩展和升级。

2.应用领域（1）自动化控制系统：用于各种设备的控制、信号采集和传输。

（2）智能建筑：应用于楼宇自动化、照明系统、空调系统等。

（3）安防监控：用于报警系统、门禁系统等。

（4）工业自动化：应用于生产线、机器人控制等领域。

四、市场前景与竞争力分析随着工业自动化、物联网、智能建筑等行业的快速发展，对于 16 路继电器输入输出模块的需求将持续增长。

中盛科技 16 路继电器输入输出模块凭借其优异的性能、稳定的质量和良好的兼容性，将在市场上具有较强的竞争力。

16路带环通硬盘录像机

16路带环通硬盘录像机

S系列经济型嵌入式网络硬盘录像机TC-2816AN-SL1.1 功能特点功能和性能压缩处理功能·采用H.264视频压缩技术。

·支持16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧的独立硬件压缩，视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率。

可设定视频图像质量，也可设定视频图像的压缩码流。

·支持16路视频环通输出·支持参数动态设置。

·支持双码流。

·支持2D1+14CIF分辨率。

·支持多区域移动侦测。

·支持OSD，日期和时间的位置可以设置，日期和时间更新。

本地监控·VGA显示，最高分辨率达1280*1024。

·预览时显示模式多路（1/2/4/8/9/16画中画）切换。

·支持监视器或VGA输出连接。

·本地录像状态显示。

·支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。

·支持预览的电子放大。

·支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。

·支持视频隐私遮盖。

·支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。

·支持OSD叠加、日期时间、通道名叠加.录像与回放·支持循环写入和非循环写入两种模式。

·录像类型包括定时录像、移动侦测、端口报警、视频丢失、动测|报警等。

·每天可设定4个录像时间段，不同时间段的录像触发模式可独立设置。

·支持开关量报警及移动侦测的预录及延时录像。

·支持本地冗余录像。

·支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。

·支持四路回放。

支持快放、慢放、单帧等回放模式。

·支持录像大小、录像时间进行打包。

资料备份·提供硬盘录像资料的备份，支持U盘、USB硬盘、USB CDRW备份设备。

辅助系统监控屏柜外设备连接指南更新版

辅助系统监控屏柜外设备连接指南 (2)1.海康威视硬盘录像机 (2).产品外观 (2).连接设备 (2)连接报警输入设备 (2)连接RS-485云台解码器 (3)2.主动红外入侵探测器 (4).产品外观 (4).设备连接 (5)3.红外双鉴探测器 (5).产品外观 (5).设备连接 (6)4.电子围栏 (6).主机前段施工示用意 (6).主机前段示用意 (7).四线制双防区主机外部接口说明 (7).设备连接 (8)5.风速传感器 (8).产品外观 (8).接口 (8).设备连接 (8)6.水浸探测器 (9).产品外观 (9).设备连接 (10)灯光操纵器 (10).产品外观 (10).连接LC-1操纵器 (10)8.摄像机多功能防雷器 (11).产品外观 (11).连接输入端/输出端设备 (11)Ⅱ智能空调操纵器 (13).产品外观 (13).设备连接 (14)温湿度 (15).产品外观 (15).设备连接 (16)11.风机操纵箱 (16).设备连接 (16)型SF6监控系统 (17).设备连接 (17)辅助系统监控屏柜外设备连接指南1.海康威视硬盘录像机.产品外观DS-8116HS-SH系列产品外观，如下图。

图DS-8116HS-SH系列产品外观.连接设备以DS-8116HS-SH设备为例进行介绍，其他机型的连接方式与此类似，具体请以实物为准。

连接报警输入设备报警输入连接报警输入接口的连接方式为：将报警输入设备的正极（+端）接入硬盘录像机的报警输入端口（ALARM IN 1-16），将报警输入设备的负极（-端）接入硬盘录像机的接地端（G），如下图。

图报警输入输出端口连接示用意●每台硬盘录像机可连接16路报警输入设备，不同型号支持的报警输入路数不同。

●16路报警输入设备共用2个接地端口。

●报警输入（ALARM IN）的接地端，利用接口上的任意一个G即可。

●电子围栏、红外双鉴及红外对射探测器输出均为干接点信号。

FM161D-SOE 十六路24V触点型SOE输入模块使用说明书

0～15通道的接 线 In+ InVC1 VS1 保险 0.25A VC2 VS2
FM131A /FM161D-SOE
查询电源 24VDC + -
图 3-4 查询电源接法
3.2.4 工程应用的要求
在 FM161D-48-SOE 模块的使用过程中，要求每个 FM161D-48-SOE 的 16 点不允许长时间同时 导通（即该点置“1” ） ，如果模块在此状态下的时间很长，会过度发热导致非正常工作。因此，如 果某项工程中使用了 FM161D-48-SOE 型模块，则在工程的“测点配置” 阶段，应该合理配置 SOE 测点在该型模块上的排布。 要求： 1、测点分布均匀。即不要使某个模块的测点过多 ，而某个模块的测点很少 。建议每个 FM161D-48-SOE 模块的实际分布 SOE 测点数不超过 12 个，其余 4 点备用。 2、测点类型分布均匀。即尽量把出现相同状态的几率较小的 SOE 点排布在同一个模块上，如： 把部分汽机侧的 SOE 测点和部分锅炉侧 SOE 测点布到一个模块上。 如果遵循上述原则，可以避免出现 FM161D-48-SOE 的 16 个通道长时间同时导通的情况。在系 统正式调试之前，即本体安装和外围设备安装时，应该关掉查询电源，防止意外烧毁模块。
C+ 38
V+ 40
偶数端子
I0-
I1-
I2-
I3-
I4-
I5-
I6-
I7-
I8-
I9-
I10- I11- I12- I13- I14- I15-
VS1
VS2
C-
V-
图 3-1 接线端子定义图 HollySys
5
十六路24V触点型SOE输入模块

大华24路硬盘录像机和汉邦高科16路参数对比

大华D H-D V R2404H F-N
汉邦高科HB7216XT 详细参数
数据通道：支持RS232及RS485，支持网络透明通道连接，内置多种控制协议
操作方式：前面板按键，红外遥控器，USB鼠标，串口控制键盘
网络接口
10M/100M/1000M自适应以太网端口，支持TCP/IP协议(支持ARP、RARP、IP、TCP、PPPOE、DHCP等等) NTP校时功能通过网络与时间服务器连接获取当前准确时间,支持24个时区的选择
支持浏览器访问，可监看实时图像、点播录像数据以及控制云台
支持汉邦在线免费动态域名解析服务
安全保障
日志功能：支持报警日志、移动侦测、远程登陆、录像参数、升级、回放、系统启动等操作的记录和查询
授权验证：支持系统锁定、口令检验、多级用户授权
供电电源：12V
外形尺寸：408*440*66 (长X宽X高，毫米)。

松下 WJ-RT416数字硬盘录像机 说明书

简图
规格
音频 / 视频
音频 / 视频 格式 网络 功能
报警 外部端口
基本参数
监视软件
视频输入 视频输出
1.0V [p-p] / 75Ω PLA复合视频信号(BNC)×16路 带自动终端环通输出×16路，多路控制数据(1 ~ 4ch)
1.0V [p-p] / 75Ω PLA复合视频信号(BNC)×1
监视器输出
16路Half-D1实时
数字硬盘录像机
(MPEG-4)
WJ-RT416
Total System Solution
系 统 核 心 产 品
86
产品特点
所有16台摄像机均以25ips的高速率录像。 Half D1 MPEG-4：特有的高图像质量、高效压缩技术，大大降低录像成本。 可安装6台SATA硬盘驱动器，最大硬盘容量可达3TB(500GB×6)。 支持多元视频，控制数据以及同轴VD2同步(4路)，带RS-485摄像机控制 (频道5-16)。 支持16报警输入，4路报警输出。 16路音频录音。 支持直接搜索以及列表搜索。 3个操作级别：管理员，操作员， 观众。 内置视频动态检测器。 装配有GUI监视软件，具备完善的网络性能。 支持与系统650以及WV-CU650/WV-CU950的连接和整合。 (与系统650连接为将来升级功能)
时间调整输入 硬盘驱动器错误输出，错误输出
数据协议
RS-485×1(RJ-11)×1
RS-485摄像机协议 RS-485×1(RJ-11)×1，4导线，全双工通信制
复制协议
高速串行协议(USB A型接口前接口×1，后接口×1)
电源
AC 220V ~ 240V，50Hz
电源功耗
110W
工作环境温度 +5˚C ~ +45˚C
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

AV2016
16路报警输入
8路继电器输出报警主机
说
明
书
1
一、 简介:
本设备为防盗、防火、门禁等各类报警探头采集装置。

可在千米之外用主控键盘或普通PC 机捕获现场各种报警信息，并可经预置好的报警联动继电器控制现场的灯光、报警、喇叭、摄像机构等等。

二、 性能:
2.1前面版介绍:
上图标注“485”的指示灯为RS-485通讯指示灯，有数据通讯时，该指示灯闪烁。

上图标注“ALARM INPUT ”的16个指示灯为16个报警输入指示灯，某路灯为蓝色时，表示该路撤防，绿色时，表示该路布防，红色时，表示该路报警。

上图标注“ALARM OUTPUT ” 的8个指示灯为8个报警继电器指示灯，某路灯为绿色时，表示该路继电器常开点与公共端断开，红色时，表示该路继电器常开点与公共端接通。

2.1后面版介绍:
左端的16
个4芯端子为16个报警输入端子，信号定义如下：
IN ---
报警输入
V- --- 地信号
ST --- 常开或常闭选择
V+ --- +12V
报警输入信号为报警探头的常开或常闭接点输出，或者0 – 12V
电压信号。

中部偏右的8个3芯端子为8个报警继电器端子，信号定义如下：
C --- 继电器公共端
NC --- 继电器常闭端
NO --- 继电器常开端
2
最右端标注“ADDRESS ”的8位开关为本机的地址开关。

最右端标注“A B ”的2位端子为本机的RS-485通讯信号输入端子，通讯方式为RS-485半双工方式。

三、 站址开关的使用:
本解码器站址由后面板最右端标注“ADDRESS ”的8位开关设定。

数据范围在0 - 255之间。

开关拨向ON 为1，反之为0。

本说明书尾页标有从0 到 11 的解码器站址对应开关位置图示。

四、 报警探头输入接线及方式选择:
后面板左端的16个4芯端子为16个报警输入端子，信号定义如下： IN --- 报警输入
V- --- 地信号
ST --- 常开或常闭方式选择
V+ --- +12V 通常报警探头输出为继电器接点，分常开和常闭两种类型
当选择报警探头输出为常开时，常开或常闭方式选择ST 与V- 短路，IN 和V+分别接报警探头的公共端C 和报警探头的常开端NO 。

当选择报警探头输出为常闭时，常开或常闭方式选择ST 与V+ 短路，IN 和V-分别接报警探头的公共端C 和报警探头的常闭端NC 。

五、 继电器输出接线:
右端的8个3芯端子为8个报警继电器端子，信号定义如下：
C --- 继电器公共端
NC --- 继电器常闭端
NO --- 继电器常开端
本解码器提供8路继电器，接点功率为:
① 阻性负载时: AC220V/1A ，DC30V/3A
② 感性负载时: AC220V/0.5A ，DC30V/0.5A
六、通讯规约:
数据格式： 8个数据位，无校验位，1个停止位。

通讯速率： 9600 b/s 。

①继电器输出并索取报警状态命令：
上位机发送：第1字节: ACH
第2字节: 解码器站址（站址范围：00H-3FH）
第3字节: 8XH (X=1-4路继电器码)
第4字节: 8XH (X=5-8路继电器码) 注：每个字节中4个继电器控制位的对应位见下图
D7 D0
1ООО××××
最低位
次低位
次高位
最高位
继电器输出位=0，该位继电器断路。

继电器输出位=1，该位继电器导通。

下位机回应: 第1字节: 9XH (X=1-4路输入码)
第2字节: 9XH (X=5-8路输入码)
第3字节: 9XH (X=9-12路输入码)
第4字节: 9XH (X=13-16路输入码)
注：每个字节中4个报警输入位的对应位见下图
D7 D0
1ОО1××××
最低位
次低位
次高位
最高位
报警输入位=0，该位未报警。

报警输入位=1，该位报警。

②索取报警状态命令：
上位机发送: 第1字节: ADH
第2字节: 解码器站址（站址范围：00H-3FH）
3。
