空分设备结构及工作原理

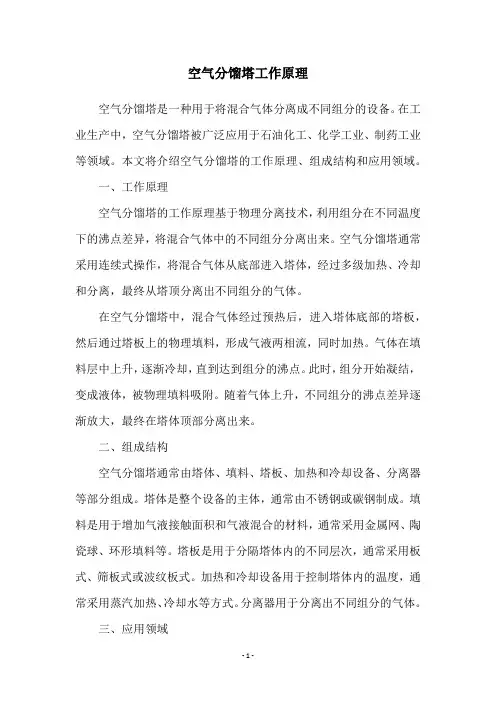

空气分馏塔工作原理空气分馏塔是一种用于将混合气体分离成不同组分的设备。

在工业生产中，空气分馏塔被广泛应用于石油化工、化学工业、制药工业等领域。

本文将介绍空气分馏塔的工作原理、组成结构和应用领域。

一、工作原理空气分馏塔的工作原理基于物理分离技术，利用组分在不同温度下的沸点差异，将混合气体中的不同组分分离出来。

空气分馏塔通常采用连续式操作，将混合气体从底部进入塔体，经过多级加热、冷却和分离，最终从塔顶分离出不同组分的气体。

在空气分馏塔中，混合气体经过预热后，进入塔体底部的塔板，然后通过塔板上的物理填料，形成气液两相流，同时加热。

气体在填料层中上升，逐渐冷却，直到达到组分的沸点。

此时，组分开始凝结，变成液体，被物理填料吸附。

随着气体上升，不同组分的沸点差异逐渐放大，最终在塔体顶部分离出来。

二、组成结构空气分馏塔通常由塔体、填料、塔板、加热和冷却设备、分离器等部分组成。

塔体是整个设备的主体，通常由不锈钢或碳钢制成。

填料是用于增加气液接触面积和气液混合的材料，通常采用金属网、陶瓷球、环形填料等。

塔板是用于分隔塔体内的不同层次，通常采用板式、筛板式或波纹板式。

加热和冷却设备用于控制塔体内的温度，通常采用蒸汽加热、冷却水等方式。

分离器用于分离出不同组分的气体。

三、应用领域空气分馏塔在工业生产中有着广泛的应用。

其中，最为常见的是在石油化工行业中，用于将原油分离成不同的馏分。

此外，空气分馏塔还可以用于制取氧气、氮气等高纯度气体。

在化学工业中，空气分馏塔可以用于分离有机物、酸碱等化学物质。

在制药工业中，空气分馏塔可以用于分离药品中的不同成分。

总之，空气分馏塔作为物理分离技术的代表，在工业生产中发挥着重要的作用。

通过不断的改进和创新，空气分馏塔将会在更广泛的领域中得到应用，为人类的生产和生活提供更好的服务。

空分精馏塔工作原理
空分精馏塔是一种常用于石油、化工和制药等行业的分离设备，它通过利用不同组分的沸点差异，将混合物分离成不同组分。

工作原理如下：
1. 进料：混合物被引入塔体的顶部，其中包含了待分离的多个组分。

2. 加热：塔体内设置了加热设备，通过加热，使得混合物开始汽化。

每个组分根据其沸点的不同，会在不同的温度下开始汽化。

3. 汽液混合物的形成：当混合物汽化后，在塔体内形成了汽液混合物。

较轻组分的汽化速度快，浓度高，而较重组分的汽化速度慢，浓度低。

4. 分离过程：塔体内设置了一系列填料，用于增加接触面积，促进汽液间的质量传递。

在塔体内形成了多个薄薄的液滴，接触到填料表面，并在填料内部进行连续的汽液传递。

重组分逐渐向下凝结并从塔底部流出，轻组分则向上蒸发。

5. 塔顶和塔底的收集：经过填料层传递后，轻组分进一步汇集于塔顶，形成纯度较高的产品。

而重组分则通过塔底的收集装置，形成较低纯度的副产品或废物。

6. 循环冷却：在分离过程中产生的蒸汽需要冷凝为液体，以便
回收和再利用。

通常使用冷却水或冷却剂来对蒸汽进行冷却，使其转变为液体状态。

通过以上的工作原理，空分精馏塔能够将混合物中的各种组分分离开来，产生纯度较高的产品。

其核心原理是基于不同组分的沸点差异，通过加热和冷却等操作，使组分的蒸发和冷凝达到分离的目的。

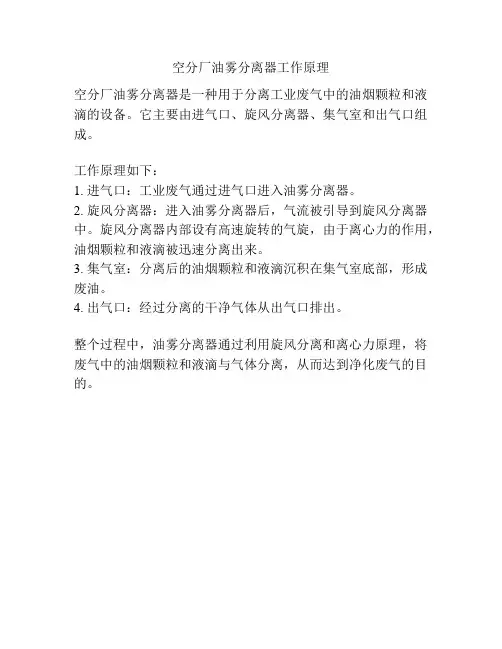

空分厂油雾分离器工作原理
空分厂油雾分离器是一种用于分离工业废气中的油烟颗粒和液滴的设备。

它主要由进气口、旋风分离器、集气室和出气口组成。

工作原理如下：
1. 进气口：工业废气通过进气口进入油雾分离器。

2. 旋风分离器：进入油雾分离器后，气流被引导到旋风分离器中。

旋风分离器内部设有高速旋转的气旋，由于离心力的作用，油烟颗粒和液滴被迅速分离出来。

3. 集气室：分离后的油烟颗粒和液滴沉积在集气室底部，形成废油。

4. 出气口：经过分离的干净气体从出气口排出。

整个过程中，油雾分离器通过利用旋风分离和离心力原理，将废气中的油烟颗粒和液滴与气体分离，从而达到净化废气的目的。

空分设备工作原理
空分设备（也称为空气分离装置或空气分离设备）是一种利用物质组分间的差异性质将空气中的不同成分（主要是氧气、氮气和稀有气体）分离出来的装置。

空分设备的工作原理基于物质的分馏原理，即每种物质在特定条件下的沸点、凝固点或相对溶解度不同。

利用这些差异，通过适当的操作和设备，可以将混合物中的不同成分分离，并获得所需的纯净气体。

空分设备通常由多级组合的分离塔、换热器、压缩机和储气罐等组成。

在空分设备中，空气首先被压缩，然后进入分离塔，经过一系列步骤进行分离。

在分离塔中，利用不同组分之间的沸点差异，通过适当的温度和压力控制，在每个级别上将氧气、氮气和稀有气体分离出来。

具体来说，空气在低温下进入分离塔，经过一级冷却，并在此阶段得到液态氧气。

接着，剩余气体回流到下一级，经过整流操作，使氮气在高温条件下再次液化。

通过逐级操作，最终分离出纯净的氧气和氮气。

为了提高工艺效率和能量利用率，空分设备通常还采用了热交换技术。

在换热器中，从分离塔中产生的冷却液体或气体与压缩机进一步处理的空气进行热量交换，从而降低能耗，并使系统更加高效。

通过空分设备，可以获得高纯度的氧气和氮气。

这些纯净气体
在各种工业过程中广泛应用，如冶金、化工、医药等领域。

此外，空分设备还可以生产和分离稀有气体，如氩气、氦气、氖气等，具有广泛的应用前景。

♥ 汽轮机： （1）汽轮机作用： 利用高压蒸汽拖动叶轮转动，从而带动空压机和增压机转 动。 （2）汽轮机组成： ▲轴： ▲叶轮： ▲汽缸：采用上猫爪支撑形式。 ▲径向轴承：二油楔轴承
▲推力轴承：保持转子的正确位置（每只轴承 有二组 推力瓦，每组有八块扇形推力瓦 块。） ▲支撑轴瓦： ▲止推轴瓦：
♦专用喷嘴：经过隔膜阀后，气体进入喷嘴。 ♣压缩空气管路 （2）控制系统：脉冲控制仪、差压变送器、控制电 ）控制系统：脉冲控制仪、差压变送器、控制电 路。
3：自洁式过滤器工作原理； （1）过滤原理： （2）反吹原理： 4：自洁式过滤器的优点： （1）过滤效率高，寿命长，能抗水雾。
（2）自动反吹清扫灰尘达到自洁。
◆射汽抽气器： （1）原理：文丘里原理
（2）分类： Ⅰ启动抽气器：开车前对凝汽器抽真空。 Ⅱ开工抽气器：两级抽气器。
☀大气安全阀：
☻顶轴油泵： • 作用：防止轴和轴瓦摩擦，使轴受损。
●定子：机壳、扩压器、弯道、回流器、隔 板、轴承。
（3）空压机工作原理：
（4）冲洗水箱： a.作用：消除空压机叶轮的积碳现象。 b.冲洗部位：对空压机转子和叶轮进行冲洗。 （5）喘振：在流量减少到一定程时所发生的非 正常工况下的振动。 a.喘振现象： b.防止发生喘振措施：
♠增压机：三段七级压缩，三个外置冷却器 （1）增压机作用：为后系统提供压力空气。 （2）增压机组成：转子 定子 （3）增压机工作原理： （4）增压机冷却器：一二段为直列管式、三段为 釜头式。 釜头式可以减少由于高温引起的膨胀，保证安 全运行。 一二段水走管程，三段气走管程。 a.冷却介质：循环水。 a.冷却介质：循环水。 b.热源：增压空气 b.热源：增压空气
（3）工作原理： 高压蒸汽在汽轮机内进行二次能量转化。

空分装置原理空分装置是一种利用物质在不同条件下的物理和化学性质差异进行分离的设备。

它广泛应用于化工、石油、医药、食品等领域，是现代化工生产中不可或缺的重要设备之一。

本文将从空分装置的原理入手，介绍其工作原理和应用。

一、空分装置的原理空分装置的原理是基于物质在不同条件下的物理和化学性质差异进行分离。

在空分装置中，物质通常是以气态或液态形式存在的，通过改变温度、压力、流速等条件，使物质发生相变或化学反应，从而实现分离。

空分装置的主要原理包括物理吸附、化学吸附、膜分离、蒸馏等。

其中，物理吸附是指物质在表面上的吸附作用，如活性炭吸附空气中的有机物；化学吸附是指物质在表面上发生化学反应，如催化剂催化反应；膜分离是指利用膜的选择性通透性进行分离，如反渗透膜分离海水中的盐分；蒸馏是指利用物质的沸点差异进行分离，如石油精馏。

二、空分装置的工作原理空分装置的工作原理是根据物质在不同条件下的物理和化学性质差异进行分离。

具体来说，空分装置通常包括压缩机、冷却器、膜分离器、吸附器、蒸馏塔等组成部分。

在压缩机中，气体被压缩成高压气体，然后通过冷却器冷却，使气体冷却至液态。

液态气体进入膜分离器，通过膜的选择性通透性进行分离。

例如，反渗透膜可以分离海水中的盐分，使得海水变成淡水。

在吸附器中，气体通过吸附剂，如活性炭、分子筛等，进行物理吸附或化学吸附。

例如，活性炭可以吸附空气中的有机物，使得空气变得更加清新。

在蒸馏塔中，液态混合物被加热，使得其中沸点较低的物质先蒸发出来，然后通过冷却器冷却成液态，最终得到纯净的物质。

例如，石油精馏可以将原油分离成不同的馏分，如汽油、柴油、液化气等。

三、空分装置的应用空分装置广泛应用于化工、石油、医药、食品等领域。

其中，化工领域是空分装置的主要应用领域之一。

空分装置可以用于制取氧气、氮气、氢气等气体，也可以用于制取液态空气、液氧、液氮等液态气体。

此外，空分装置还可以用于制取高纯度气体，如高纯度氧气、高纯度氮气等。

空分装置系统区分所谓空分，就是将空气深度冷却至液态，因为液空其组分沸点各不同样，逐渐分别出氧、氮、氩等等。

空分装置大概可分以下几个系统：1、空气过滤系统过滤空气中的机械杂质，主要设施有自洁式空气过滤器。

2、空气压缩系统将空气进行预压缩，主要设施有汽轮机、增压机、空压机等。

3、空气预冷及纯化系统将压缩空气进行初步冷却，并去除压缩空气中的水分和二氧化碳等杂质，主要设施有空冷塔、水冷塔、份子筛纯化器、冷却水泵、冷冻水泵等。

4、分馏塔系统将净化的压缩空气深度冷却，再逐级分馏出氧气、氮气、氩气等，主要设施有透平膨胀机、冷箱( 内含主塔、主冷、主还、过冷器、粗氩塔、液氧泵、液体泵等)5、储存汽化系统将分馏出的液氧、液氮、液氩进行储存、汽化、灌充，主要设施有低温液体贮槽、汽化器、充瓶泵、灌充台等。

空气冷却塔构造工作原理2 层填料聚丙烯鲍尔空冷塔(Φ 4300 × 26895 ×16 )，主要外面有塔体材质碳钢，内部有环，并对应2 层布水器。

其作用是对从空压机出来的空气进行预冷。

空气由塔底进入，塔顶出去，冷冻水从塔顶进入，塔顶出去，在这样一个工程中，冷冻水和空气在塔内，经布水器填料的作用充分的接触进行换热，把空气的温度降低。

水冷却塔的构造及工作原理水冷却塔(规格Φ 4200 × 16600 ×12 )，主要外面有塔体材质碳钢，内部有一层聚丙烯鲍尔环填料，对应一根布水管；一层不锈钢规整填料。

其作用式把从冷却水进行降温，生成冷冻水供应空冷塔。

基来源理和空冷塔同样，从冷箱出来的温度较低的污氮气，进入水冷塔下部，在水冷塔内部经填料与从上部来的冷却水充分接触换热后排出，在此过程中冷却水生成冷冻水。

份子筛构造以及原理，其重生过程原理吸附空气中的水分、CO2 、乙炔等碳氢化合物，使进入空气纯净构造：卧式圆筒体、内设支承栅架、以承托份子筛吸附剂使用：空气经过份子筛床层时，将水分、CO2 、乙炔等碳氢化合物吸附，净化后的空气CO2 含量<1ppm ；在重生周期中，先被高温干燥气体反向重生后，再被常温干燥气体冷却到常温，两份子筛成队交替使用。

空分设备安全评估报告引言空分设备是基于空气分离工艺原理，通过压缩空气，将其分离成氮气和氧气两种主要成分的设备。

它广泛应用于工业生产、医疗保健、食品加工等领域。

然而，随着科技的发展和应用的普及，空分设备的安全性问题也受到了越来越多的关注。

本报告的目的是对空分设备的安全性进行评估，找出潜在的安全风险，并提出相应的改进措施，以确保设备的安全运行。

1. 设备安全性评估1.1 设备结构和工作原理空分设备的主要结构包括空气压缩机、冷却塔、分离列和储气罐等组件。

设备通过将空气压缩后送入冷却塔进行冷凝和排除水分，再经过分离列分离成氮气和氧气。

分离后的氮气和氧气分别储存在不同的储气罐内，供应给不同的用途。

1.2 安全风险分析在对空分设备的安全性进行评估中，我们发现以下几个潜在的安全风险：- 压力过高：由于设备需要对空气进行压缩，如果设备发生故障导致压力过高，可能导致压力容器爆炸，造成人身伤害和设备损坏。

- 过热和冷冻：设备在工作过程中会产生大量的热量，如果冷却系统失效，设备可能过热；同时，设备在冷却过程中可能受到严寒天气的影响，导致冷冻现象。

- 泄露和爆炸：由于设备中使用的是高纯度的气体，一旦发生泄露，容易引发事故，甚至爆炸。

- 电气安全：设备中存在电气元件，如电机和控制系统，如果电气安全措施不到位，可能造成电气火灾或其他电气事故。

2. 安全改进措施鉴于上述潜在的安全风险，我们提出以下改进措施，以提升空分设备的安全性：2.1 压力监控与安全阀在设备中加装压力传感器和安全阀，用于实时监控设备的压力，并在压力过高时自动释放压力，以避免压力容器爆炸的风险。

2.2 冷却系统和温度监控增强冷却系统的可靠性，确保设备在工作过程中能够正常冷却；同时，在设备中设置温度传感器，及时监测设备的温度，避免过热和冷冻现象的发生。

2.3 气体泄露监测与防护安装气体泄露监测仪器，可以及时检测气体泄漏情况；增加安全防护措施，如防爆设备和泄漏探测报警系统，有效预防和控制气体泄露事故。

空分精馏塔工作原理(一)空分精馏塔工作原理1. 简介空分精馏塔是一种常用的分离设备，广泛应用于化工、石化等领域。

它通过对气体混合物进行连续的精馏过程，将不同组分按照沸点的高低分离出来。

2. 工作原理灌料在空分精馏塔中，混合物在塔顶部被喷洒或喷淋到填料层上。

填料层是由许多随机堆积的小块物体组成，用于增加气液接触面积，促进传质和传热。

混合物在填料层中逆流下降，与上升的气体相互作用。

传质和传热在填料层中，混合物的液滴与上升的气体发生传质和传热。

传质是指混合物中各组分间的扩散过程，通过液滴内部的物质交换实现。

传热是指液滴内部的热量传递，使液滴内部温度均匀分布。

沸点差和沸点的使用由于不同组分的沸点不同，通过加热混合物使其煮沸，较低沸点的组分首先蒸发出来，较高沸点的组分则留在液滴中。

通过精确控制加热的温度和液滴的洗涤程度，可以实现不同组分的逐个分离。

塔底产物的提取塔底是指混合物在塔内逆流下降到最底部的位置，在这里，较高沸点的组分被聚集在一起。

通过提取塔底产物，可以得到富含高沸点组分的液体。

3. 应用领域空分工业空分精馏塔主要用于分离空气中的氧、氮、稀有气体等成分。

利用空分工艺，可以生产液态氧、液态氮等重要工业品。

石化工业在石化工业中，空分精馏塔被广泛应用于石油分馏、石油精制等过程中。

它可以将原油按照沸点的高低分离成不同的馏分，如汽油、柴油、液化气等。

药品工业在药品工业中，空分精馏塔用于纯化药品原料和中间体。

通过精确控制操作条件，可以将有机溶剂和其中的杂质有效地分离，得到高纯度的药品成品。

4. 总结空分精馏塔是一种重要的分离设备，通过连续的精馏过程实现气体混合物的分离。

它的工作原理包括灌料、传质传热、沸点差和沸点的利用，以及塔底产物的提取。

空分精馏塔广泛应用于空分工业、石化工业和药品工业等领域。

5. 工作原理的详细解释灌料在空分精馏塔中，混合物首先被喷洒或喷淋到塔顶的填料层上。

填料层是由许多小块物体随机堆积而成，如环形填料、网状填料等。

空分设备工作原理
空分设备是一种用于分离和纯化混合物中组分的装置。

它通常由列管、内波纹管、调节装置和收集器等组成。

空分设备的工作原理可以分为以下几个步骤：
1. 进料：混合物通过进料管道进入空分设备的列管。

2. 分离：混合物在列管内经历物质分离过程。

该过程是基于组分之间的物理和化学特性差异进行的。

常见的分离原理包括蒸馏、吸附、萃取等。

3. 内波纹管：在分离过程中，列管内的内波纹管起到关键作用。

内波纹管有助于提高传质效率和增加传质面积，从而增强分离效果。

4. 调节装置：调节装置用于控制混合物的进料速度、温度、压力等参数。

调节装置可以根据具体的实验或工业需求进行调整，以实现最佳的分离效果。

5. 收集器：分离后的组分分别经过收集管道进入收集器。

收集器可以单独收集每个组分，以便后续使用。

通过以上步骤，空分设备可以有效地将混合物中的组分进行分离和纯化，从而得到所需的纯净物质。

空分设备广泛应用于石油化工、制药、环保等领域。

空分的主要设备及原理以空分的主要设备及原理为标题，我们来探讨一下空分技术中的核心设备和其工作原理。

空分技术是一种利用气体混合物中成分的不同物理性质进行分离的方法。

它广泛应用于工业领域，包括空气分离、石油化工、化学制药等。

而空分的主要设备包括蓄热器、分离塔和冷却器。

我们来介绍一下蓄热器。

蓄热器是空分装置中的重要组成部分，它的主要作用是通过吸收和释放热量来提高分离塔的效率。

当混合气体进入蓄热器时，其温度会显著下降。

在蓄热器内部，有一种叫做吸附剂的物质，它能够吸附和释放气体分子。

当混合气体通过蓄热器时，其中的一部分气体分子会被吸附在吸附剂上，从而使其他成分的浓度得以提高。

然后，在蓄热器中加热吸附剂，使其释放吸附的气体分子。

通过这种方式，蓄热器能够实现气体的分离和浓缩。

接下来，我们来介绍一下分离塔。

分离塔是空分技术中最关键的设备之一，它主要用于将混合气体分离成不同成分。

分离塔通常是一个垂直圆筒形的容器，内部有多个层，每个层之间通过板式堵塞物分隔开来。

混合气体从分离塔的底部进入，然后通过各个层之间的孔洞向上流动。

不同成分的气体在分离塔中会发生物理或化学反应，从而实现分离。

例如，在空气分离中，通过调整分离塔中的压力和温度，可以将空气分离成液态氮、液态氧和其他稀有气体。

分离塔中的板式堵塞物能够增加气体与液体之间的接触面积，从而提高分离效率。

我们来介绍一下冷却器。

冷却器是空分技术中的另一个重要设备，它用于将分离塔中的气体冷却成液态。

冷却器通常是一个管道或换热器，通过将分离塔中的气体与冷却介质进行热交换，使气体温度降低，从而使其变成液态。

冷却器的工作原理是基于热量传递的原理，即将热量从高温物体传递到低温物体。

在空分中，冷却器能够将分离塔中的气体冷却成液态，方便后续的收集和利用。

空分技术中的主要设备包括蓄热器、分离塔和冷却器。

蓄热器通过吸附和释放热量来提高分离效率，分离塔通过物理或化学反应将混合气体分离成不同成分，冷却器则用于将气体冷却成液态。

'*检修车间学习材料（一）2008年4月目录第一章空分工艺流程简介一、基本原理二、工艺流程简介第二章单元设备简介一、汽轮机部分1. 凝汽器2．抽气器3．排汽安全阀4．汽轮机主体4.1 汽缸4.2 蒸气室4.3 导叶持环4.4 转子4.5 前支座4.6推力轴承4.7 径向轴承4.8 调节气阀二、离心氮气压缩机1．性能数据2．压缩机型号的意义3. 定子及其组成4. 转子及其组成5. 支撑轴承6. 止推轴承7. 联轴器8. 润滑油系统三、换热器1. 固定管板式换热器2. U型管换热器3. 填料函式换热器4. 浮头式换热器附录图'* 第一章空分工艺流程概述一、基本原理干燥空气的主要成份如下:空气中其它组成成份，如氢、二氧化碳、碳氢化合物的含量在一定范围内变化，而水蒸汽含量则随着温度和湿度而变化。

空气中的主要成份的物理特性如下:空气的精馏就是利用空气的各种组份具有不同的挥发性,即在同一温度下各组份的蒸汽压不同，将液态空气进行多次的部份蒸发与部份冷凝，从而达到分离各组份的目的。

当处于冷凝温度的氧、氮混合气穿过比它温度低的氧、氮混合液体时，气相与液相之间就发生热、质交换，气体中的部份冷凝成液体并放出冷凝潜热，液体则因吸收热量而部份蒸发。

因沸点的差异，氧、氩的蒸发顺序为：氮>氩>氧，冷凝顺序为：氧>氩>氮。

在本系统中，该过程是在塔板上进行的，当气体自下而上地在逐块塔板上通过时，低沸点组份的浓度不断增加，只要塔板足够多，在塔的顶部即可获得高纯度的低沸点组份。

同理，当液体自上而下地在逐块塔板上通过时，高沸点组份的浓度不断增加，通过了一定数量的塔板后，在塔的底部就可获得高纯度的高沸点组份。

由于氧、氩、氮沸点的差别，在上塔的中部一定存在着氩的富集区，制取粗氩所需的氩馏份就是从氩富集区抽取的。

二、工艺流程简介(本厂空分工艺流程详见附图)本空分装置采用分子筛吸附净化、空气增压、空气增压透平膨胀机制冷、膨胀空气进上塔、上塔采用规整填料塔、带粗氩塔、产品氧采用液氧泵内压缩的工艺流程。

空分精馏塔工作原理空分精馏塔是一种常见的化工设备，其工作原理主要是利用气体或液体混合物中各组分的沸点差异，通过加热和冷却的方式实现组分的分离。

在空分精馏塔中，主要包括填料层、塔板、冷凝器等组件，通过这些组件的协同作用，实现了气体或液体混合物中各组分的分离。

首先，空分精馏塔的工作原理与混合物的沸点有关。

在混合物中，各组分的沸点不同，这使得它们在加热后会先后汽化，从而实现分离。

在空分精馏塔中，混合物首先经过加热，使得其中的组分逐渐汽化。

然后，汽化的混合物进入塔体内部，通过填料层或塔板，使得各组分逐渐分离。

由于各组分的沸点差异，它们会在塔体内部逐渐分层，形成不同浓度的组分流动。

其次，空分精馏塔中的填料层和塔板起到了重要的作用。

填料层和塔板可以增加混合物与分离剂的接触面积，从而加速分离的过程。

填料层通常采用多孔材料构成，其表面积大，能够有效地增加混合物与分离剂之间的接触。

而塔板则是通过设置隔板，使得混合物在塔体内部能够多次接触分离剂，增加了分离效果。

另外，空分精馏塔中的冷凝器也是至关重要的组件。

在塔体内部，分离后的组分会逐渐冷却，形成液体。

这时，液体会被导入冷凝器中进行冷却，最终形成纯净的组分产品。

冷凝器通过降低组分的温度，使得其从气态转变为液态，实现了组分的最终分离。

总的来说，空分精馏塔通过加热、分层、冷却等步骤，实现了混合物中各组分的分离。

其中，填料层、塔板和冷凝器等组件起到了至关重要的作用。

通过这些组件的协同作用，空分精馏塔能够高效地实现混合物的分离，为化工生产提供了重要的技术支持。

在实际应用中，空分精馏塔广泛应用于石油化工、化工、医药等领域，为生产提供了重要的技术支持。

同时，随着科学技术的不断发展，空分精馏塔的工作原理也在不断完善和优化，为化工生产带来了更多的发展机遇。

相信在不久的将来，空分精馏塔将会在化工领域发挥越来越重要的作用。

空分设备结构及工作原理空分设备是一种用于分离混合物中不同成分的装置，主要用于工业生产过程中的物质分离和纯化，包括化学工业、制药工业、食品工业、石油化工等领域。

空分设备的工作原理基于物质的不同性质，通过差异化的传质方式，实现混合物的组分分离。

目前，常见的空分设备主要包括蒸馏塔、吸附塔、离心机、膜分离设备等。

一、蒸馏塔蒸馏塔是一种将混合物中的组分通过升华、换热和冷凝等过程分离出来的设备。

蒸馏塔通常由塔体、填料、冷凝器、分离器等组成。

其工作原理是将混合物加热至其中一温度，使其中其中一组分蒸发，并通过填料层的传质过程，从而达到组分分离的目的。

二、吸附塔吸附塔是一种利用吸附剂对混合物中特定组分进行附着并分离的设备。

吸附塔通常由塔体、吸附剂床层、进料口、干燥气口等组成。

其工作原理是将混合物通过塔体，使特定组分在吸附剂上进行吸附，而其他组分则通过塔体输出，从而实现混合物的组分分离。

三、离心机离心机是一种利用组分在离心力作用下产生的离心力差异实现分离的设备。

离心机通常由离心转子、离心管、电机等组成。

其工作原理是将混合物置于离心管中，通过高速旋转的离心转子产生差异化的离心力，使混合物中的重组分和轻组分分别沉降和浮向不同位置，从而实现组分分离。

四、膜分离设备膜分离设备是一种利用薄膜的选择性渗透作用实现组分分离的设备。

膜分离设备通常由膜组件、进料口、产物口等组成。

其工作原理是将混合物通过薄膜，利用薄膜孔隙的选择性渗透作用，使其中其中一组分渗透至另一侧，而其他组分则被滞留在原侧，从而实现组分分离。

总之，空分设备在工业生产中起着至关重要的作用，通过差异化的传质方式，实现混合物中各种组分的高效分离和纯化。

以上所述仅为空分设备的几种典型工作原理，实际应用中还有其他形式和方式的空分设备，其原理和结构会根据分离需求的具体情况而有所不同。

空气的精馏
在精馏塔中，通过精馏过 程将空气分离成氧、氮和 其他组分。
产品的提取和纯化
从精馏塔中提取出所需的 产品，如氧气、氮气等， 并通过纯化装置去除杂质 ，得到高纯度的产品。
4
ห้องสมุดไป่ตู้
空分装置主要构成部分
冷却器
用于将压缩后的空 气冷却至接近液化 温度。
提取装置
用于从精馏塔中提 取出所需的产品。
压缩机
用于将空气压缩至 所需压力。
设备压力异常故障排除
检查压缩机运行状态，修复或更换故障部件；清理管道堵 塞物，确保管道畅通；检查阀门开关状态，修复或更换损 坏的阀门。
冷却系统故障排除
检查冷却水流量和压力，确保冷却水供应充足；清理冷却 器内部的杂质和堵塞物，提高冷却效率；检查冷却风扇运 行状态，修复或更换故障风扇。
15
04
空分设备性能评估与 优化措施
深冷分离技术
制冷方式、设备结构及性能提升措施
26
未来发展趋势预测
空分装置大型化、高效化发展趋 势
智能化、自动化技术在空分领域 的应用前景
绿色低碳发展对空分技术的影响 及应对策略
27
THANK YOU
28
空分装置培训PPT课件
1
目录
• 空分装置基本原理与构成 • 空分设备核心部件详解 • 空分装置运行维护与故障排除 • 空分设备性能评估与优化措施 • 安全操作与事故应急处理 • 空分装置发展趋势及新技术应用
2
01
空分装置基本原理与 构成
3
空分装置工作原理
01
02
03
空气的压缩和冷却
利用压缩机将空气压缩， 并通过冷却器将空气冷却 至接近液化温度。

空分行业知识点总结一、空分行业概述空分行业是指空分设备的制造、运营和维护领域。

空分设备是一种用于分离大气中的氮、氧和稀有气体的装置，广泛应用于石油化工、冶金、医疗、电子、食品等领域。

空分行业在现代工业中具有重要作用，其发展水平直接关系到国家经济的发展和国际竞争力。

二、空分设备分类1. 空分设备按工艺流程可分为常压空分设备和低温空分设备。

2. 常压空分设备主要包括压缩空气系统、冷却系统、分离系统、精馏系统等。

3. 低温空分设备主要包括膨胀机、空分列塔、凝结器、空分风机等。

三、空分设备原理1. 常压空分设备原理：利用分子筛或吸附剂将压缩空气中的杂质气体分离，然后通过压缩机将气体压缩，通过换热器进行降温，最终将气体分离为氮气、氧气和稀有气体。

2. 低温空分设备原理：通过膨胀机将压缩空气膨胀，降低温度，然后通过空分列塔进行分离，最终得到高纯度的氮气、氧气和稀有气体。

四、空分设备的制造1. 空分设备的制造包括设计、制造、安装和调试等环节，需要精密的工艺流程和设备。

2. 制造空分设备需要考虑设备的工作条件、材料选择、焊接工艺、气密性、安全性等因素，确保设备性能和稳定性。

五、空分设备的运营1. 空分设备的运营包括设备启停、检修、清洁、维护等工作，需要遵守操作规程和安全操作规范，确保设备安全稳定运行。

2. 运营过程中要定期对设备进行检测、维护和保养，及时处理设备问题，确保设备的长期可靠运行。

六、空分设备的市场应用1. 空分设备广泛应用于石化、冶金、电子、医药、食品等领域，满足不同行业对氮气、氧气和稀有气体的需求。

2. 随着工业技术的进步，空分设备的应用市场不断扩大，对设备性能和质量要求也越来越高。

七、空分行业的发展趋势1. 空分行业在绿色、高效、低碳发展的方向上不断前进，注重环保和节能减排。

2. 随着科技的发展，空分设备的工艺和设备技术将不断更新，提高设备性能和智能化水平。

3. 空分行业将逐步向大型化和集约化发展，提高设备产能和生产效率。

单组分液体和它蒸气处于相平衡时由液面蒸发的分子数和由气相回到液体的分子数是相等的，这时蒸气的压力就是该液体的饱和蒸气压，但当溶质溶于其中后，液体的一部分表面或多或少地被溶剂混合物占据着，溶剂分子逸出液面的可能性就相应地减少，当达到平衡时溶液蒸气压比纯溶剂的饱和蒸气压为小。
在研究溶液的气液相平衡时，拉乌尔总结了前人的工作，得出拉乌尔定律：
X------气体溶质的物质的量浓度
3. 康诺瓦罗夫第一定律
在研究理想溶液的气相组成和液相浓度的关系时，我们发现其两者是不同的。康诺瓦罗夫第一定律就是说明理想溶液中液相与气相中的成分是不同的定律。
假设两个有挥发性的液体混合成一理想溶液，每种液体蒸气压都符合拉乌尔定律，则可写成
PA=PaXA PB=PbXB
第二节 空气的精馏
大家都知道，氧、氮混合物在气液平衡时，气相中的氮浓度比液相中高，液相中的氧浓度比气相中要高。怎样利用这一规律来实现氧、氮的分离呢?首先要利用平衡相图研究一下空气的蒸发过程和冷凝过程。
一.空气的简单蒸发和简单冷凝过程
1.液空在密闭空间内的蒸发过程
液空在密闭空间定压下的汽化过程表示在T-x-y图上如4-2所示。若液空的浓度为X0(一般为79.1%N2)，在P=0.1MPa下受热汽化，它的初始温度为T。，低于液体开始沸腾的温度T1=78.8K，则在T-x-y图上，过冷液体应在沸腾等压线以下I点，随加热过程的进行，液体的温度将不断地升高，当达到T=T1时，变成饱和液体，相当于图中A点的位置，此时即将产生蒸气。在最初产生的极少量的蒸气与A点饱和液体呈相平衡状态，即为图中G点的位置，它所相应的浓度y。(93.6%N2)，这时蒸气中氮浓度虽然相当高，但是它的气化率接近于零，即蒸气的数量接近于0。
第一节 分离空气组成的溶液热力学
